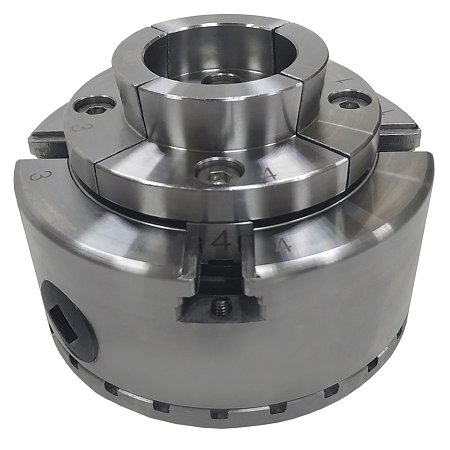

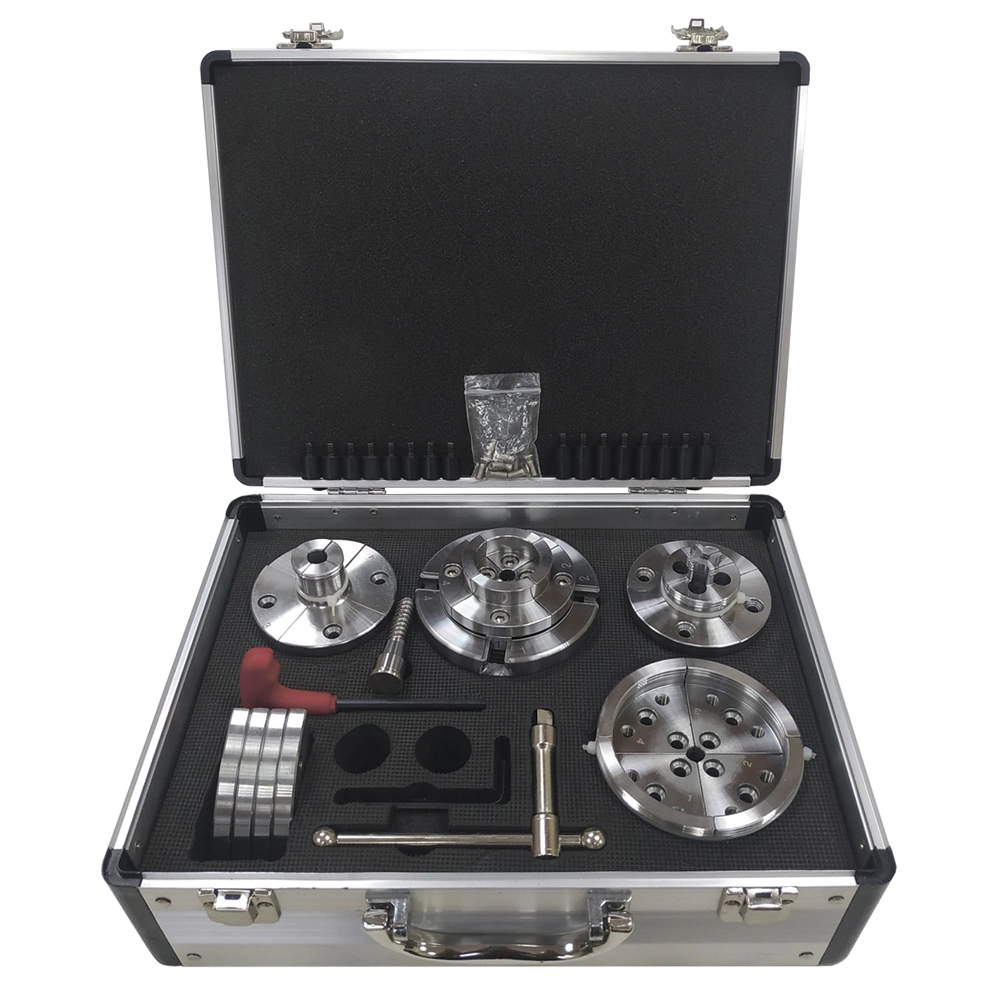

BELMASH LC095A

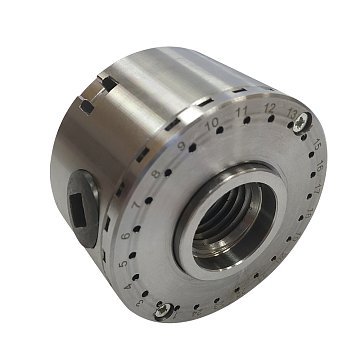

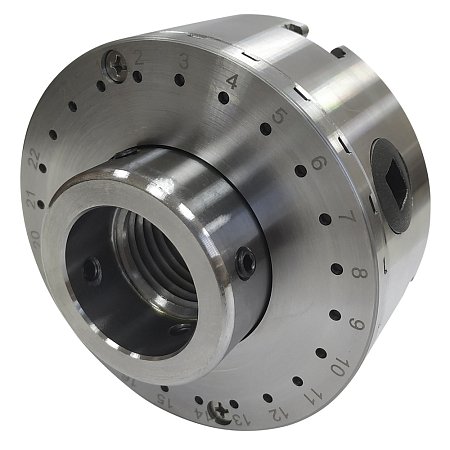

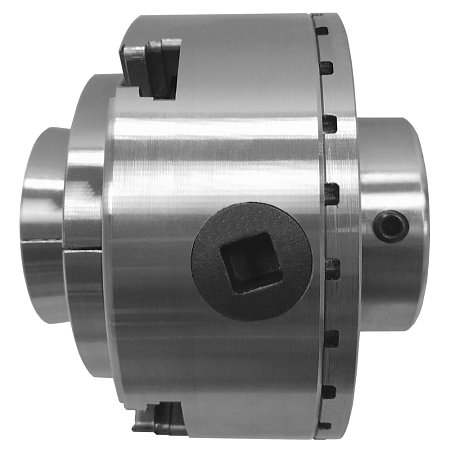

Четырехкулачковый патрон BELMASH LC095A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5.
Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.

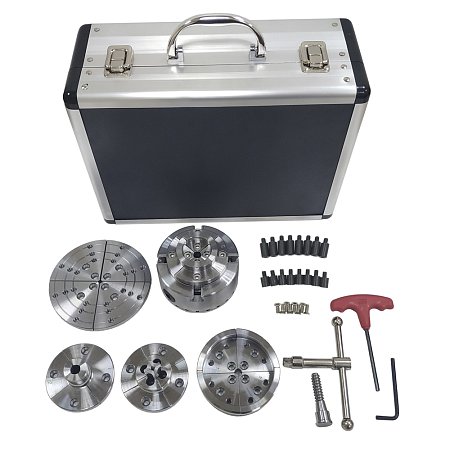

Характеристики наборных кулачков:

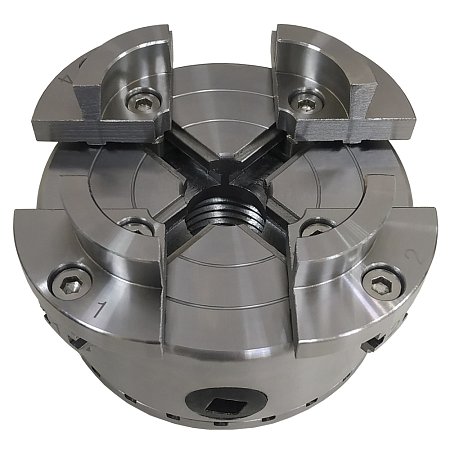

Комплект кулачков – для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки, мм: 33÷61
Диаметр разжимаемой заготовки, мм: 45÷81
Масса патрона с базовыми кулачками - 2,1 кг

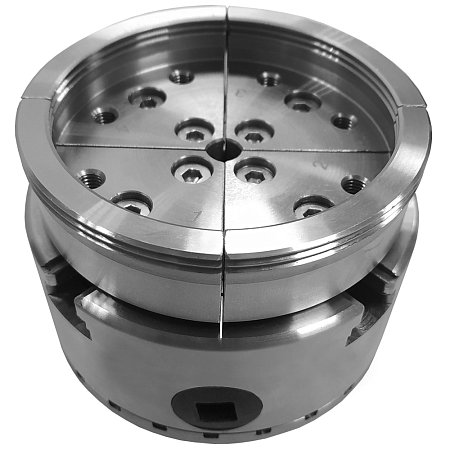

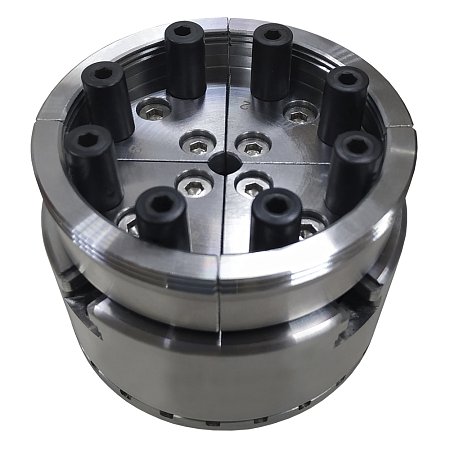

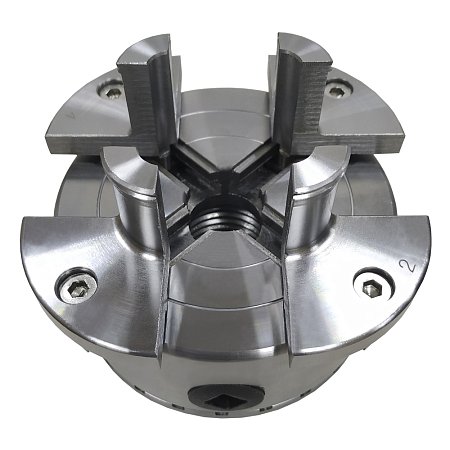

Комплект кулачков – универсальный
Диаметр зажимаемой заготовки, мм:
75÷109 (черновая обработка)
54÷81 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 90÷129
Комплект кулачков – для черновой обработки
Диаметр зажимаемой заготовки, мм: 10÷50 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 25÷65 (черновая обработка)

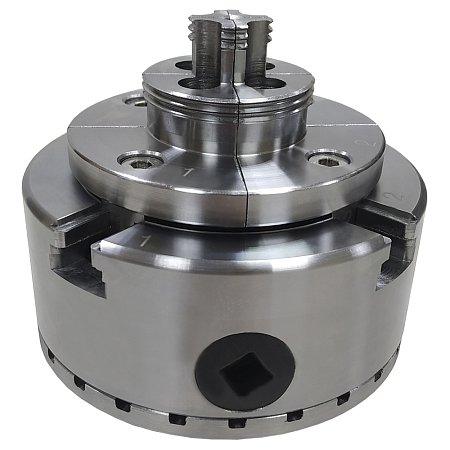

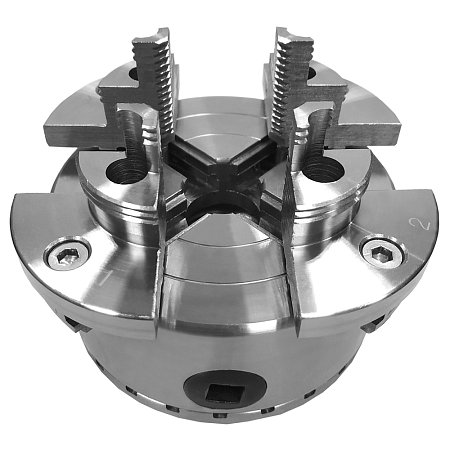

Комплект кулачков – для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки, мм: 3÷44
Диаметр разжимаемой заготовки, мм:
38÷77 (большой)
18÷56 (малый)

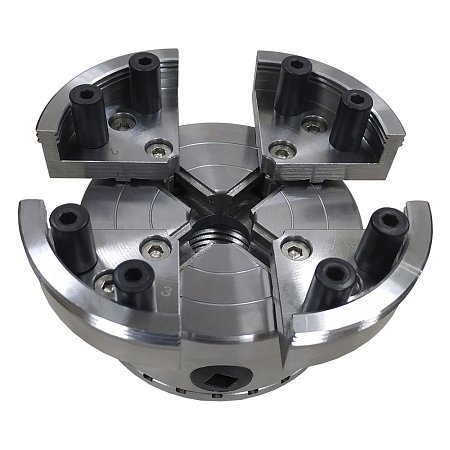

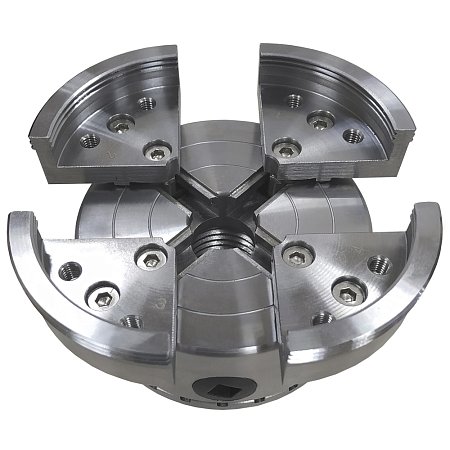

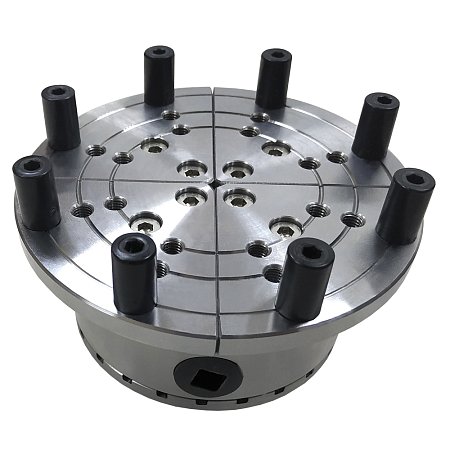

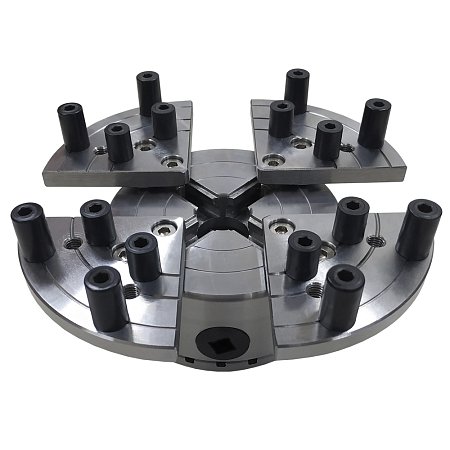

Планшайба раздвижная
Диаметр зажимаемой заготовки, мм:
52÷90 (положение 1)
74÷111 (положение 2)
97÷135 (положение 3)
Диаметр разжимаемой заготовки, мм:
73÷111 (положение 1)
94÷131 (положение 2)
118÷152 (положение 3)
