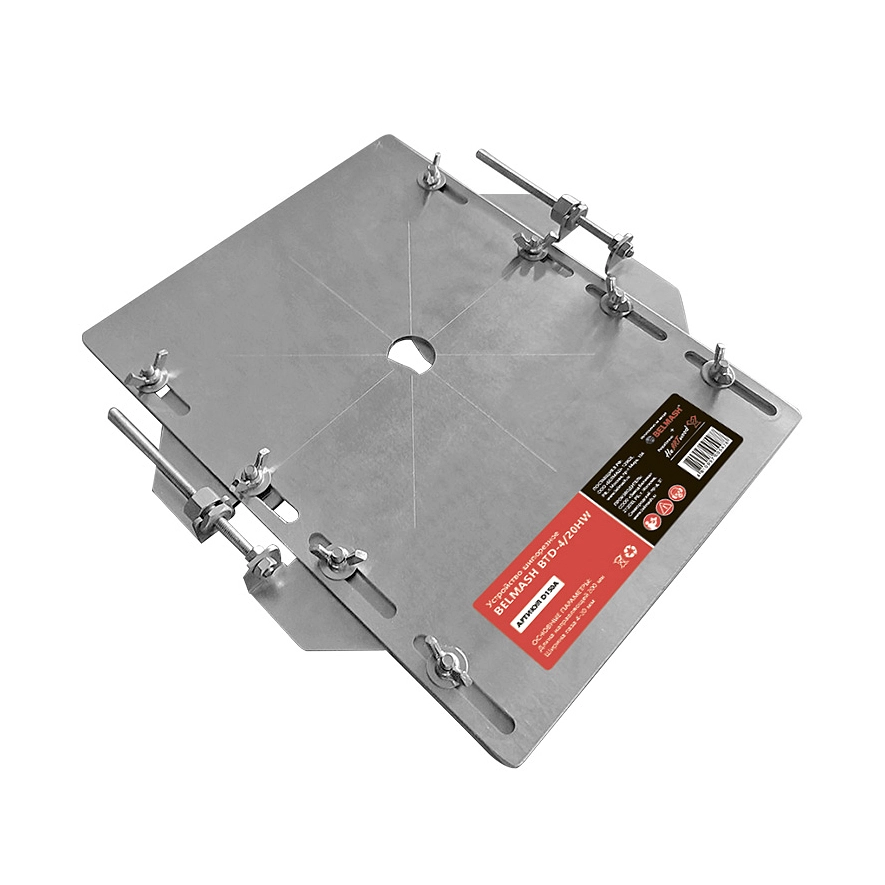

Устройство шипорезное BELMASH BTD-4/20HW
Характеристики
Устройство шипорезное BELMASH BTD-4/20HW предназначено для быстрого и качественного изготовления шип-пазов в производстве ящиков и деревянных решеток. Устройство разработано Михаилом Кучуком HeARTwood, изготовлено на Заводе BELMASH.
При должной настройке поможет изготовить:
- решетки с квадратным или ромбовидным рисунком
- сплошные (монолитные) решетки

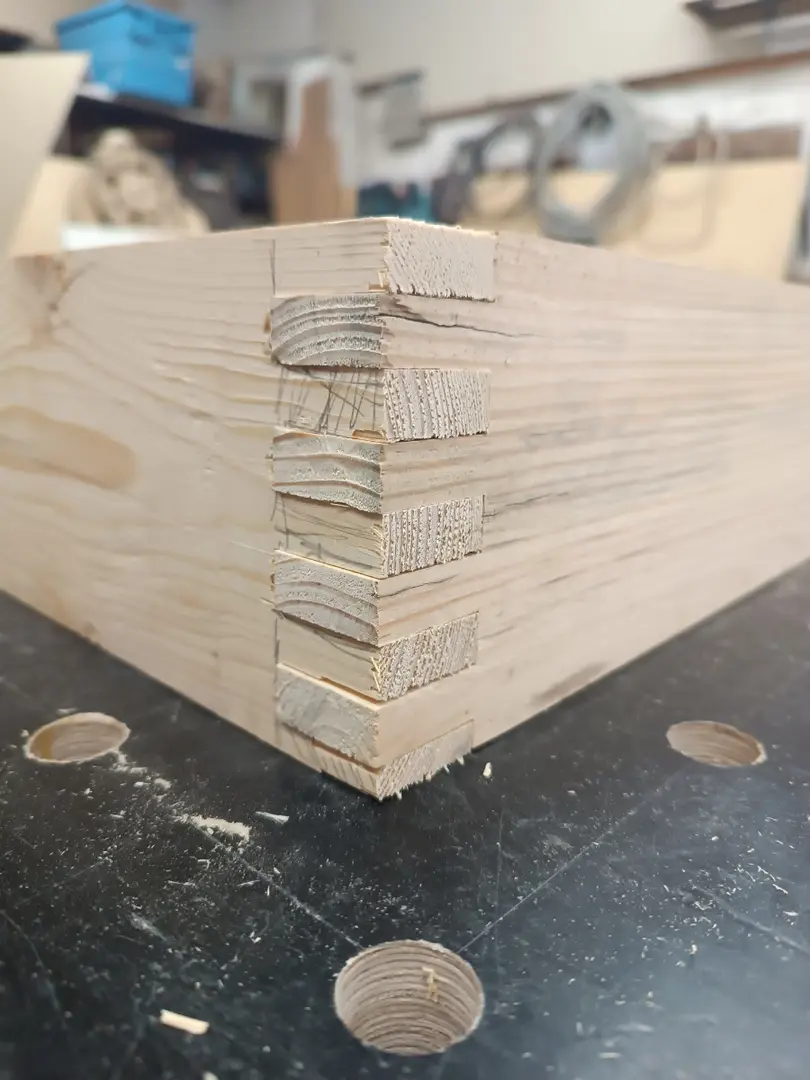

- ящики
Особенности
- Возможность установить любой фрезер
- Пакетная обработка
- Изготовление решеток и ящиков
- Использование фрез диаметром от 4 до 20 мм
Конструкция
Устройство шипорезное BELMASH BTD-4/20HW представляет собой универсальную и полностью регулируемую конструкцию, которая позволяет установить на нее любой ручной фрезер.
Благодаря простой перенастройке устройства можно использовать фрезы диаметром от 4 до 20 мм. Длина направляющих составляет 200 мм.
В процессе работы нет ограничений по ширине и количеству заготовок. Вы легко и быстро произведете пакетное фрезерование множества заготовок и значительно ускорите процесс производства.
Настройка сводится к тому, чтобы правильно установить пластины с ребрами относительно фрезы и также задать вылет фрезы равным половине толщины материала. Подробная инструкция по всем видам работ представлена ниже в разделе «Документы».
Компания BELMASH предоставляет:
- гарантию 12 месяцев, которая дает право на бесплатный ремонт изделия
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
Устройство шипорезное BELMASH BTD-4/20HW
Полностью регулируемая конструкция устройства позволяет установить на нее любой ручной фрезер
Простая перенастройка устройства позволяет использовать фрезы диаметром от 4 до 20 мм
Лёгкое и быстрое пакетное фрезерование при изготовлении решёток и ящиков
1. Межцентровые расстояние между шпильками плиты А и плиты Б не соответствует межцентровому расстоянию пазов основания. Кроме того по диагоналям не соблюдается повторение расстояний. Это приводит к тому что перемещение пластины основания происходит с закусыванием. И в крайних положениях перекашивает плиту а относительно основания. Что в свою очередь затрудняет регулировку плиты Б.
2. Шпилька имеет в основании буртик высотой до 1 мм. При малом ослаблении барашка, когда основание уже ослаблено, буртик закусывает основание при перемещении.
3. При установке фрезы диаметром 4 мм минимальное расстояние C (рис. 3 руководства по эксплуатации) равно 7,5 мм. Т.е. шип-паз 4 мм не изготовить. Причина - малая длинна пазов основания под плиту а.
4. Центровочная втулка где?

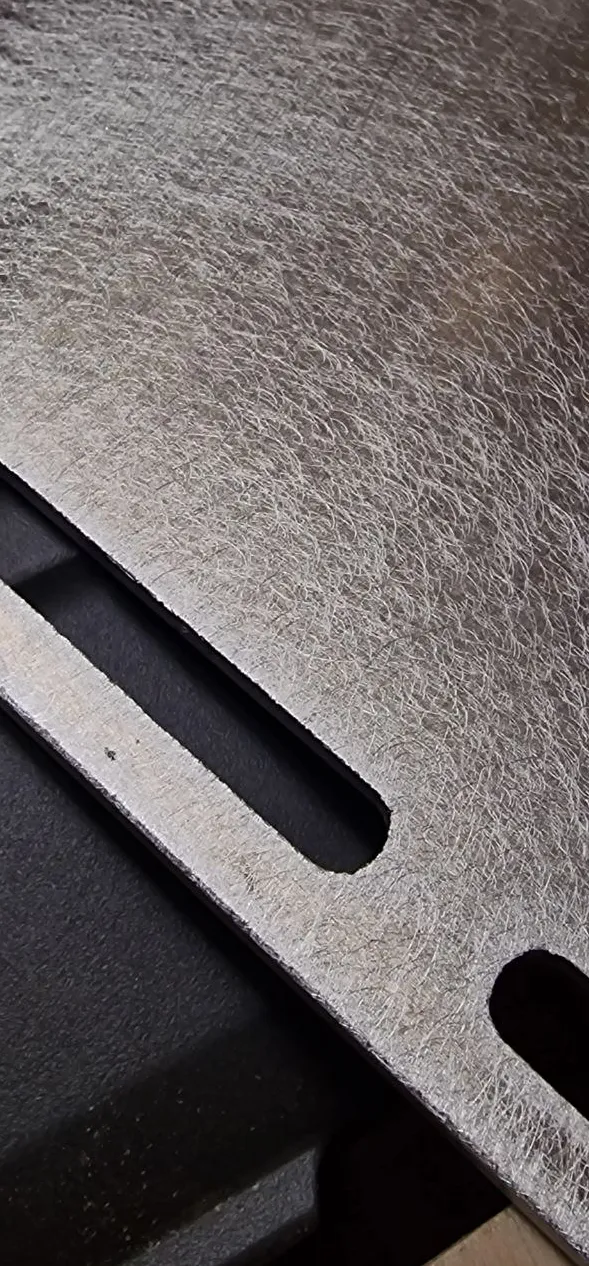

5. Качество обработки металла
Вывод: Мы приобретаем две железных пластинки (даже не из нержавейки).

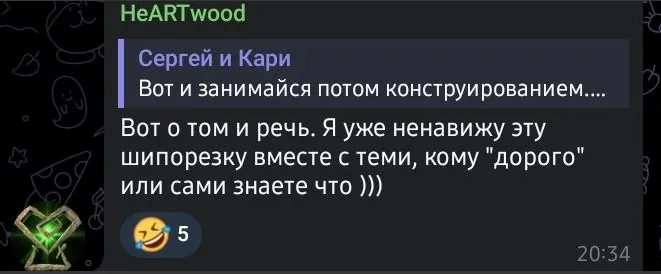

Которые при этом ещё и доводить до ума надо. При этом Автор этого чуда, вообще "ненавидит" это изделие и всех своих покупателей.
Здравствуйте Максим!
Компания очень внимательно относится к отзывам наших пользователей и благодарит вас за конструктивную обратную связь!
Все выше перечисленные недостатки были оперативно устранены. Если у вас есть замечания касательно именно вашей шипорезки, просим вас оставить обращение в службу сервиса, заполнив вкладку "Диагностика/ремонт"
С уважением, команда BELMASH
