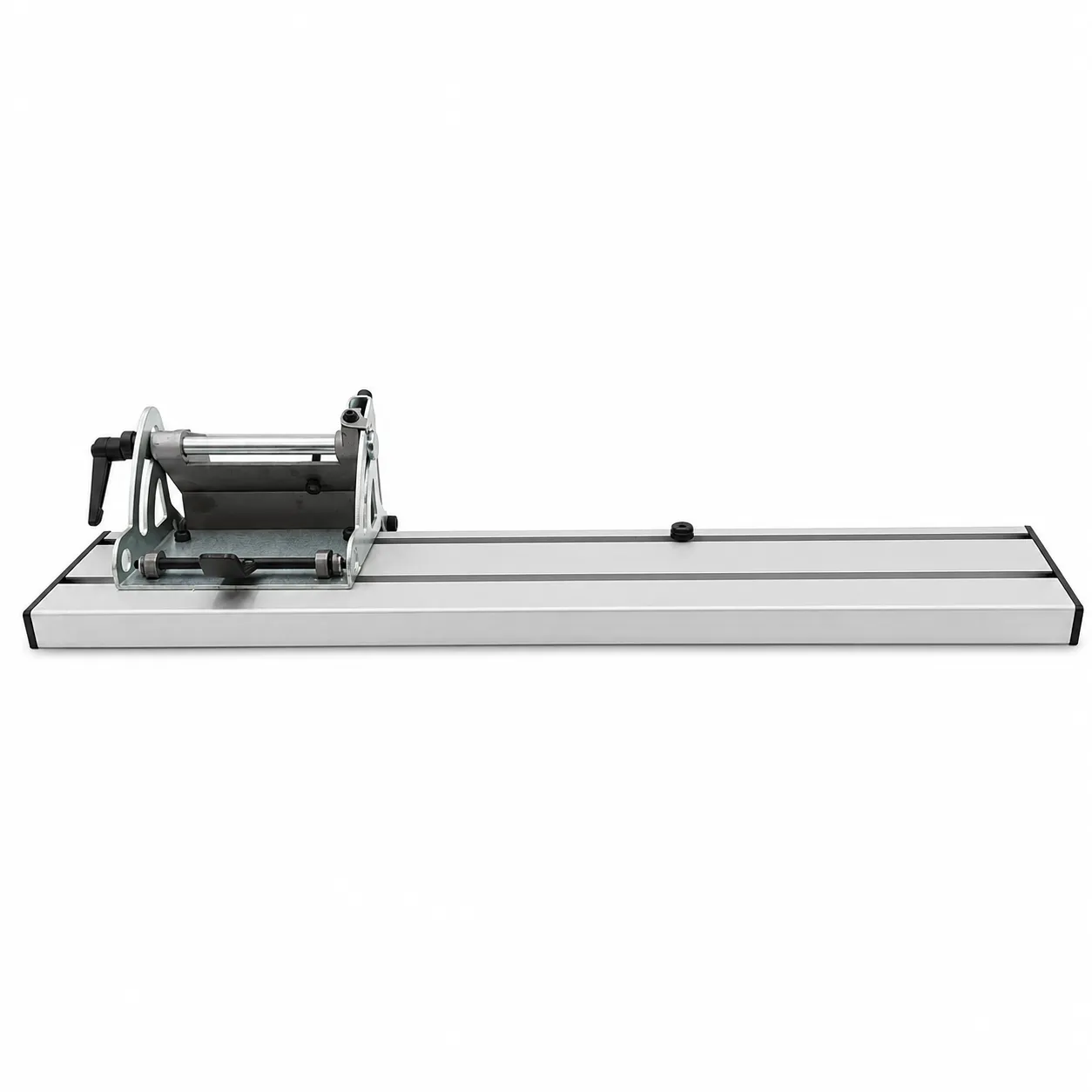

Упор в сборе
Артикул: S092A.333.147SB
Описание
Характеристики
Отзывы
Упор в сборе S092A.333.147SB — элемент параллельного упора фуговально-рейсмусового станка BELMASH JT-2 254/120. Используется в конструкции регулируемой параллельной направляющей, предназначенной для направления заготовки при фуговании и установки упора в требуемое положение.
Конструкция представляет собой алюминиевый профиль со стальными крепежными элементами и накладками из ABS-пластика. Наличие двух продольных Т-образных пазов на внутренней стороне профиля позволяет легко выставлять и надежно фиксировать требуемое положение упора. Продуманная система регулировки позволяет плавно менять и фиксировать угол наклона направляющей в диапазоне от 0° до 45°.
Материал изготовления
Алюминий, сталь
Тип запчасти (оригинал / аналог)
Оригинал
Длина
635 мм
Исполнение
профилированное
Узел установки
Параллельный упор
Ширина входной части Т-образного паза
9 мм
Ширина расширенной части Т-образного паза
14 мм
Глубина Т-образного паза
10 мм
Глубина расширенной части Т-образного паза
8 мм
Материал накладок
ABS - пластик
Количество продольных пазов
2 шт
Позиция на взрыв-схеме
147, 146-1, 146-2 - 170
Габаритный размер (Д × Ш × В)
643 × 127 × 101 мм
Размер упаковки (Д × Ш × В)
700 × 145 × 103 мм
Масса нетто
1.572 кг
Масса брутто
1.607 кг
Комплект (кратность) продажи
1 шт
Страна происхождения
Китай
