HARVEY C-1600E

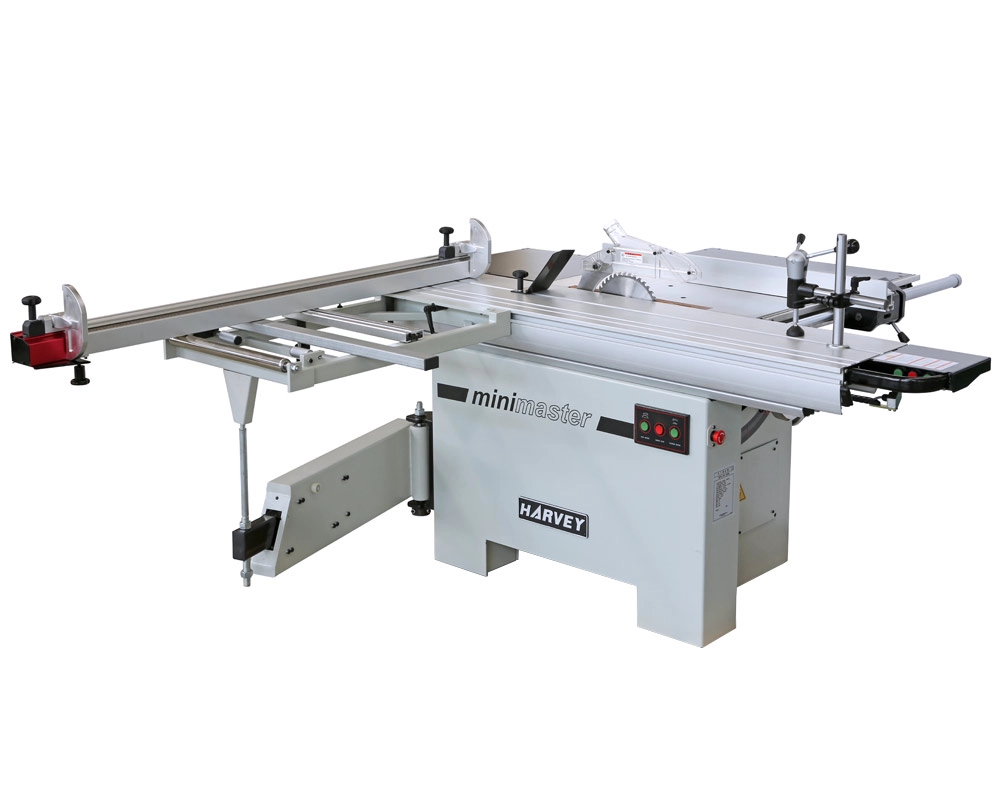

HARVEY C-1600E Станок форматно-раскроечный
Станок форматно-раскроечный
  • Арт.: S034A
HARVEY C-1600E Станок форматно-раскроечный
359 000 ₽
Подписаться
Нет в наличии


Нет в наличии Подписаться
Бесплатная доставка от 23 000 ₽

Нашли дешевле?

Станок предназначен для обработки древесины (цельного дерева, фанеры, ДВП, МДФ, ДСП и т.п.) пилением и с целью придания им необходимых форм и размеров, с ручной подачей заготовки.

При соответствующей наладке на станке можно выполнять следующие виды обработки:

  • распиловку вдоль и поперек волокон;
  • распиловку вдоль и поперек волокон с наклоном режущего инструмента;
  • распиловку вдоль волокон под углом с помощью параллельного упора;

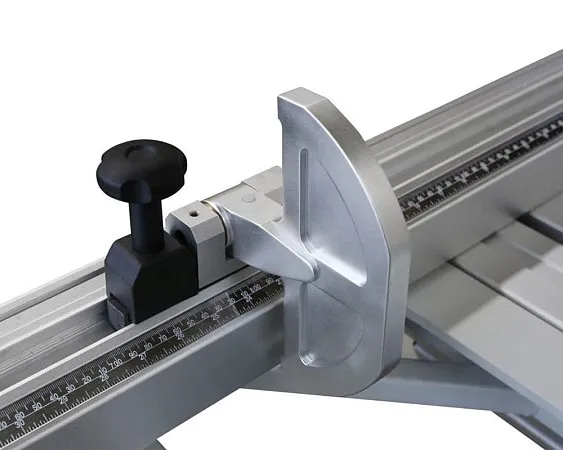

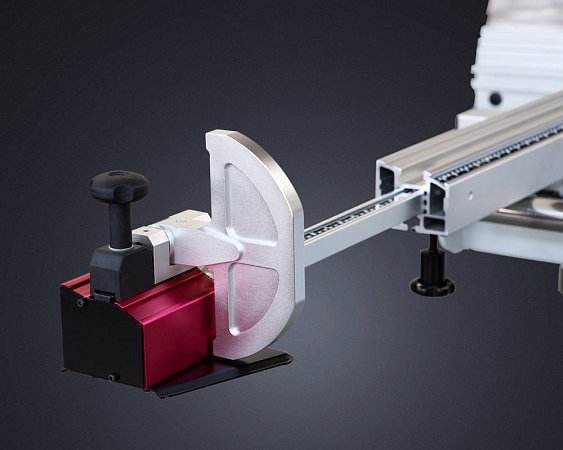

  • распиловку поперек волокон под углом с помощью поперечного упора;
  • отбор четверти;
  • пазовое пиление.

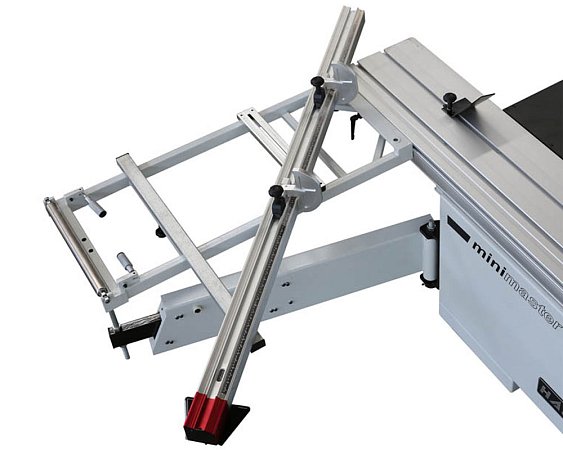

Станок оснащен чугунным основным столом, к которому присоединяются расширительный стол, дополнительная секция, подвижный высокоточный алюминиевый стол, на него крепится стол для поперечного реза.

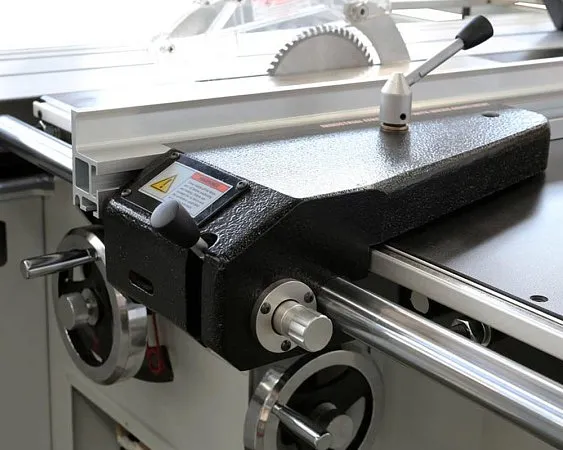

Основание параллельного упора чугунное, упор из алюминиевого профиля. Передняя направляющая упора стальная хромированная.

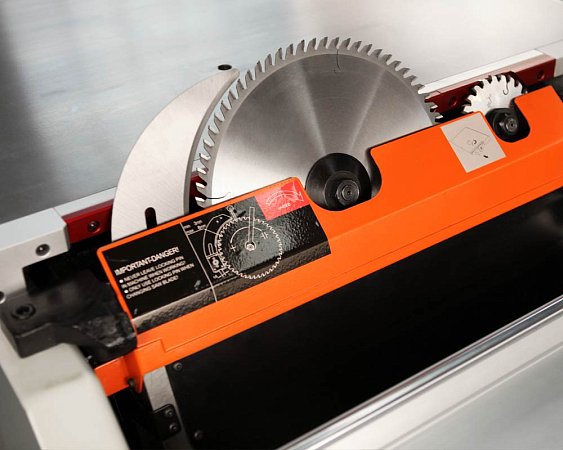

Двигателей два: для основного и подрезного дисков. Вид двигателей – асинхронные, закрытого типа, с конденсаторным пуском и принудительным охлаждением.

Основание станка выполнено из стали, окрашено порошковым методом.

Стандартная противоскольная система для пиления без задиров.

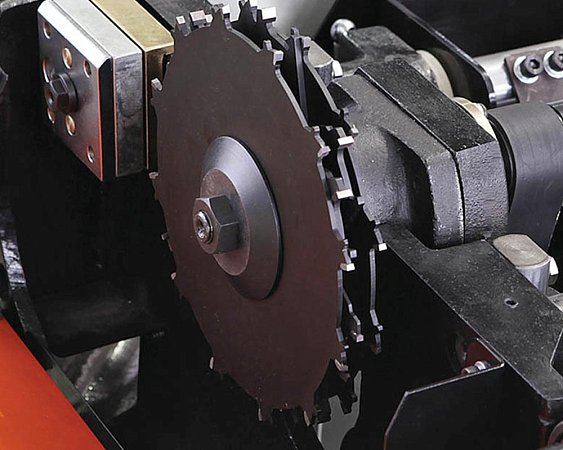

Динамически отбалансированные шпиндели работают практически бесшумно и без вибрации, подшипники с постоянной смазкой.

Дублирующие панели управления удобны для пользователя.

Станок соответствует требованиям технических регламентов:

  • ТР ТС 010/2011 «О безопасности машин и оборудования»;
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Общие параметры
Высота, мм 1 250
Длина, мм 3 630
Ширина, мм 4 485
Масса брутто, кг 563
Высота рабочих поверхностей над уровнем пола, мм 860
Размер установочный, Д×Ш, мм 715×1030
Размер основного стола, Д×Ш×В, мм 495×800×60
Размер подвижного стола, Д×Ш, мм 1600×361
Размер дополнительной секции, Д×Ш×В, мм 495×530×60
Размер расширения, Д×Ш×В, мм 900×800×60
Масса нетто/брутто станка, кг 498/563
Масса нетто/брутто упаковки 1, кг 426/487
Масса нетто/брутто упаковки 2, кг 72/76
Размеры упаковки 1, Д×Ш×В, мм 1380×1120×1035
Размеры упаковки 2, Д×Ш×В, мм 1900×420×250
Номинальная мощность основного двигателя, кВт 4
Номинальная мощность двигателя для подрезки, кВт 0,55
Характеристики сети, В/Гц 380/50
Номинальный ток основного двигателя/двигателя подрезки, А 8,3/1,1
Номинальная частота вращения основного диска пильного на холостом ходу, об. 4 500
Номинальная частота вращения подрезного диска пильного на холостом ходу, об 6 500
Тип передачи Ременная
Наружный диаметр/посадочный диаметр основного пильного диска, мм 254/30
Наружный диаметр/посадочный диаметр подрезного пильного диска, мм 120/20
Максимальная глубина пропила, угол наклона 90°, мм 70
Максимальная глубина пропила, угол наклона 45°, мм 48
Максимальная ширина паза, мм 20
Наклон пильного диска правый
Максимальная длина поперечного реза, мм 1 270
Максимальная длина поперечного упора, мм 2 580
Рама станка высокопрочная сталь, сварная, 4/6 мм
Поперечный упор анодированный сплав алюминия, термическая обработка по режиму Т6
Профили направляющие хромированная сталь
Механизм поворотный высококачественный чугун
Стол основной высококачественный чугун
Подвижный стол Сплав алюминия, термическая обработка по режиму Т6
Секция дополнительная сталь листовая
Диаметр патрубка кожуха пильного диска, мм 50
Диаметр основного патрубка, мм 100
Нож расклинивающий регулируемый
Упор параллельный плавная регулировка
Подшипники шариковые, с постоянной смазкой

Наименование Количество, шт.
Упаковка 1, размер 1380×1120×1035 мм, масса нетто/брутто 426/487 кг: 0
Станок 1
Стол для поперечного реза 1
Секция дополнительная 1
Стол расширительный 1
Параллельный упор 1
Корпус параллельного упора 1
Опора в сборе 1
Кожух пильного диска 1
Разделитель 1
Нож расклинивающий 1
Дверь 1

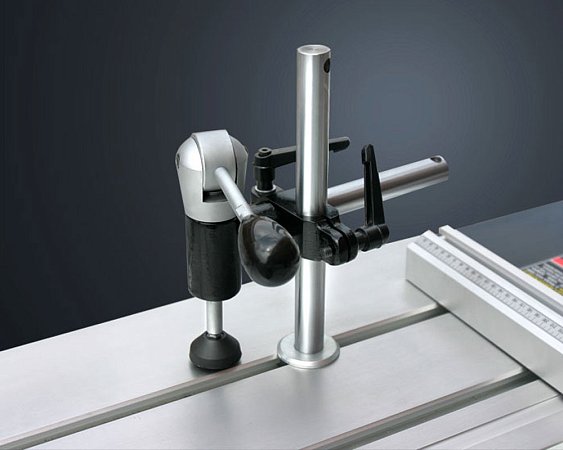

Зажим 1
Толкатель 1
Комплект инструментов 1
Диск пильный основной 250×3,2/2,2×30 40Т 1
Диск пильный подрезной 120×4,0/2,9×20 24Т 1
Упаковка 2, размер 1820×420×230 мм, масса нетто/брутто 54/56 кг: 0
Кронштейн 1
Направляющая параллельного упора 1
Кулачок зажимной 1
Стол подвижный в сборе 1
Упор стопорный 2
Поперечный упор 1
