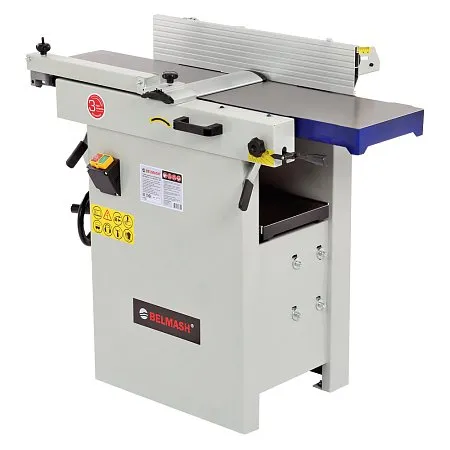

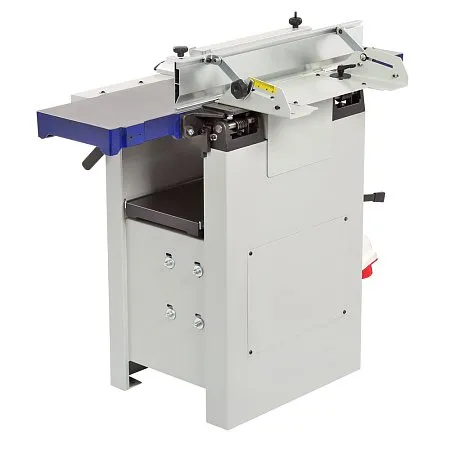

BELMASH JT-2 260/225S
Обзор 360°
Характеристики
Фуговально-рейсмусовый станок BELMASH JT-2 260/225S предназначен для обработки заготовок из древесины. Он предназначен для строгания заготовок по толщине в размер, по пласте и кромке. Применяется в столярных мастерских, в том числе на мебельном производстве.
Выполняет операции:
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- рейсмусование
Особенности
- Строгальный спиральный вал (helical, хеликал) - минимизация ударных нагрузок, чистый рез любой породы дерева и экономия средств за счет выборочного ремонта лезвий
- Рабочий стол из высококачественного чугуна обеспечивает точную работу без вибраций
- Мощный асинхронный двигатель 2200 Вт
- Быстрая смена операций
- Удобная и точная регулировка фугования и рейсмусования
- Регулируемый упор: перемещение поперек стола и наклон до 45 град
- Автоматическая подача заготовки при рейсмусовании
Конструкция

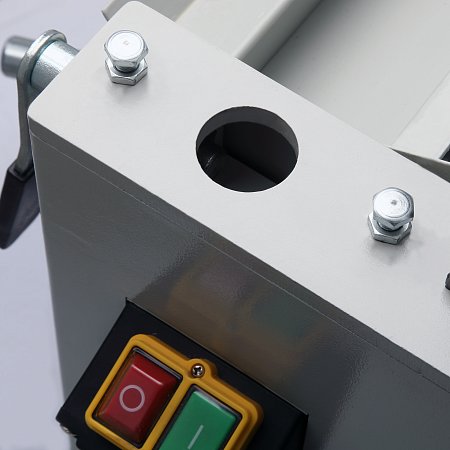

Мощность электродвигателя составляет 2200 Вт, работает от сети 230В. Магнитный пускатель предотвращает самопроизвольное включение в случае отключения питания.
На станке установлен сегментированный спиральный вал (helical, хеликал) с 44 ножами, размещенными в шахматном порядке и по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Частота вращения строгального вала составляет 5500 об/мин. Глубина строгания регулируется, максимальная - 3 мм. Для безопасности строгальный вал имеет защитный кожух.
Рабочие столы длиной 1122 мм выполнены из высококачественного чугуна, который обеспечивает легкое скольжение заготовки, качественную обработку и снижение вибрации. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего.
Ширина строгания составляет 260 мм — это значение достаточно велико по меркам профессиональных рейсмусовых станков, а по меркам фуговальных - и вовсе характерно для оборудования более высокого индустриального класса. Такое сочетание характеристик делает модель привлекательной не только с точки зрения экономии рабочего пространства, но и возможности выполнения серьезных задач.

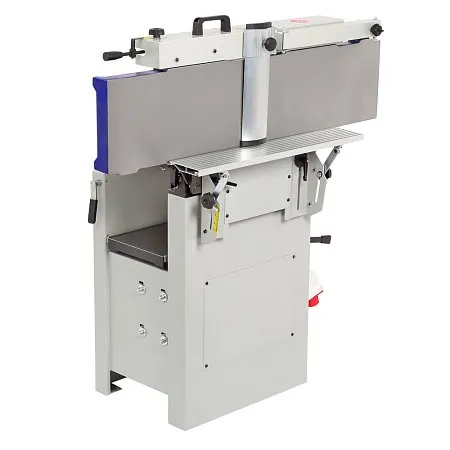

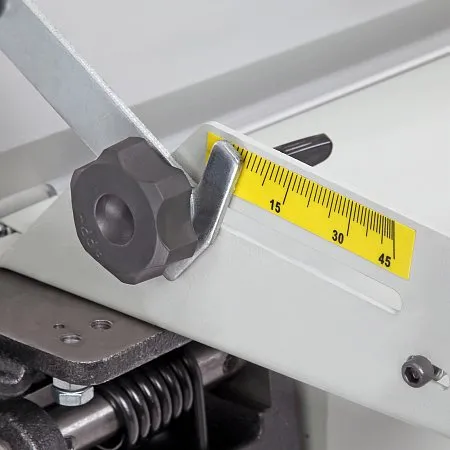

Параллельный упор с ребрами жесткости выполнен из жесткого алюминиевого профиля. В зависимости от поставленных задач он может перемещаться поперёк стола или наклоняться от 0 до 45 град.

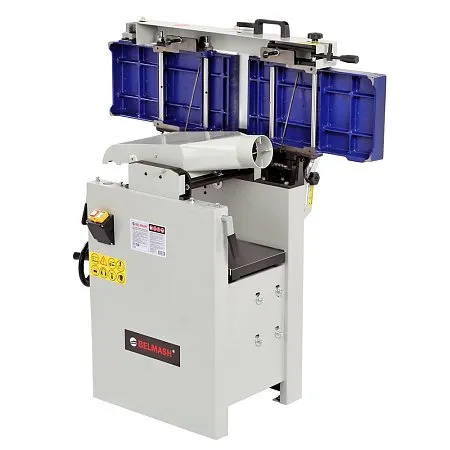

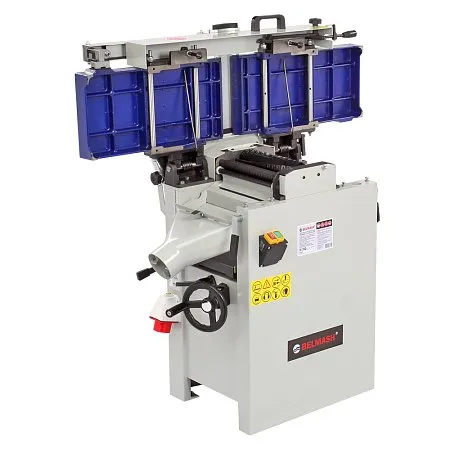

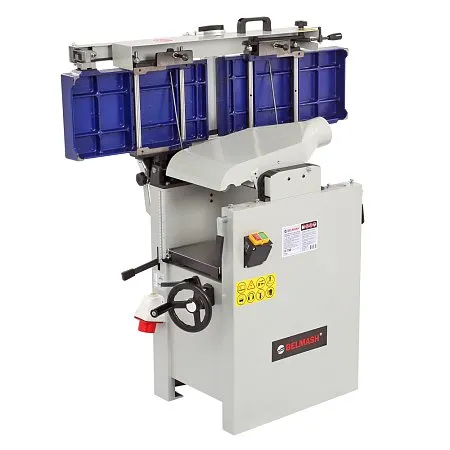

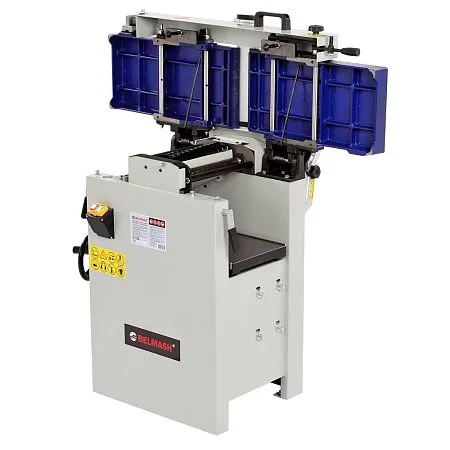

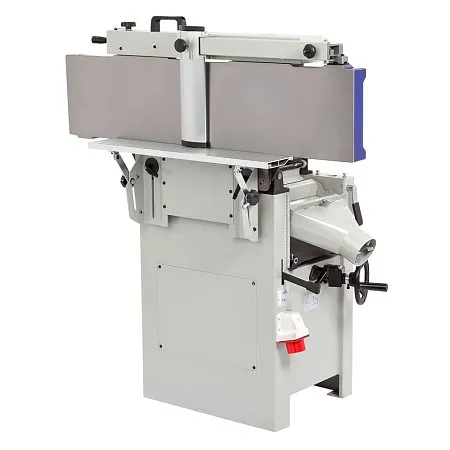

Переход к операции рейсмусования простой и занимает 30 секунд. Для этого верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению.
Скорость автоподачи заготовки 5,5 м/мин. Механизм протяжки классический: стальной подающий ролик, приемный с резиновым покрытием, а также когтевая защита, которая предотвращает обратный выброс заготовки. Настройка высоты происходит путем вращения штурвала, шкалы на боковой стенке и механического индикатора на штурвале.
Станки серии:
Модель, работающая от сети 400 В: BELMASH JT-2 260/225S-380 (2.2 кВт, 400 В)
Модели с трехножевым валом: BELMASH JT-2 260/225 (230В), BELMASH JT-2 260/225-380 (2.2 кВт, 400 В)
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки

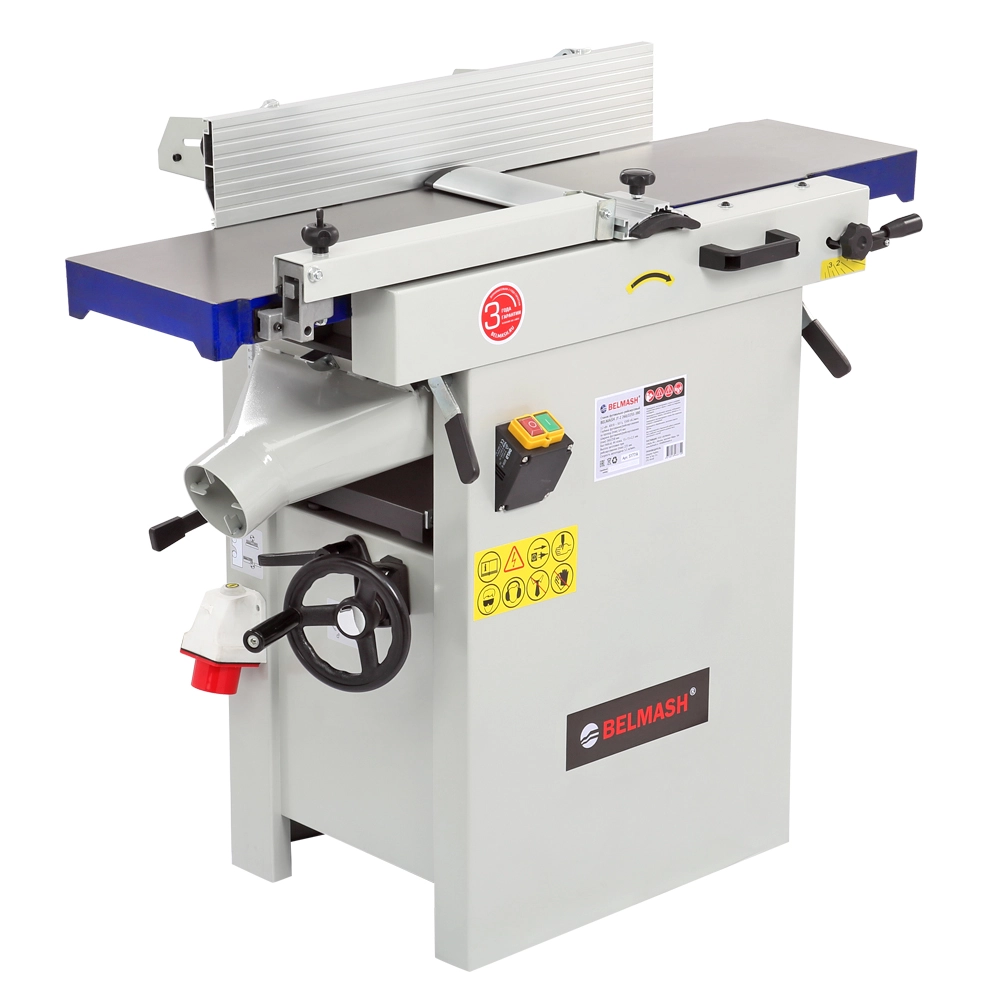

BELMASH JT-2 260/225S
Станок комплектуется асинхронным двигателем мощностью 2200 Вт, что позволяет с легкостью обрабатывать заготовки даже из твердых пород дерева шириной до 260 мм
Рабочие столы выполнены из высококачественного чугуна, что минимизирует вибрации, а поверхности не имеют искажения.
Смена операции фугования на рейсмусование происходит в три этапа:
- опускаем фиксирующие рукоятки и поднимаем фуговальные столы;
- опускаем рычаг натяжения привода протяжных валов;
- переводим кожух для подключения стружкосборника в положение для рейсмусования.
Чтобы вернуться к операции фугования проделываем все в обратном порядке.
При этом не сбиваются настройки положения фуговальных столов.
Станок укомплектован режущим валом helical, что при скорости вращения в 5500 оборотов в минуту позволяет достигать высокой чистоты обработки.

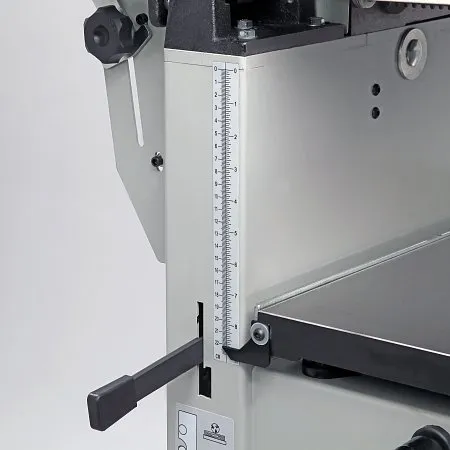

На станке установлена линейка, которая показывает расстояние от режущего вала до рейсмусового стола. Она продублирована механическим счетчиком.
