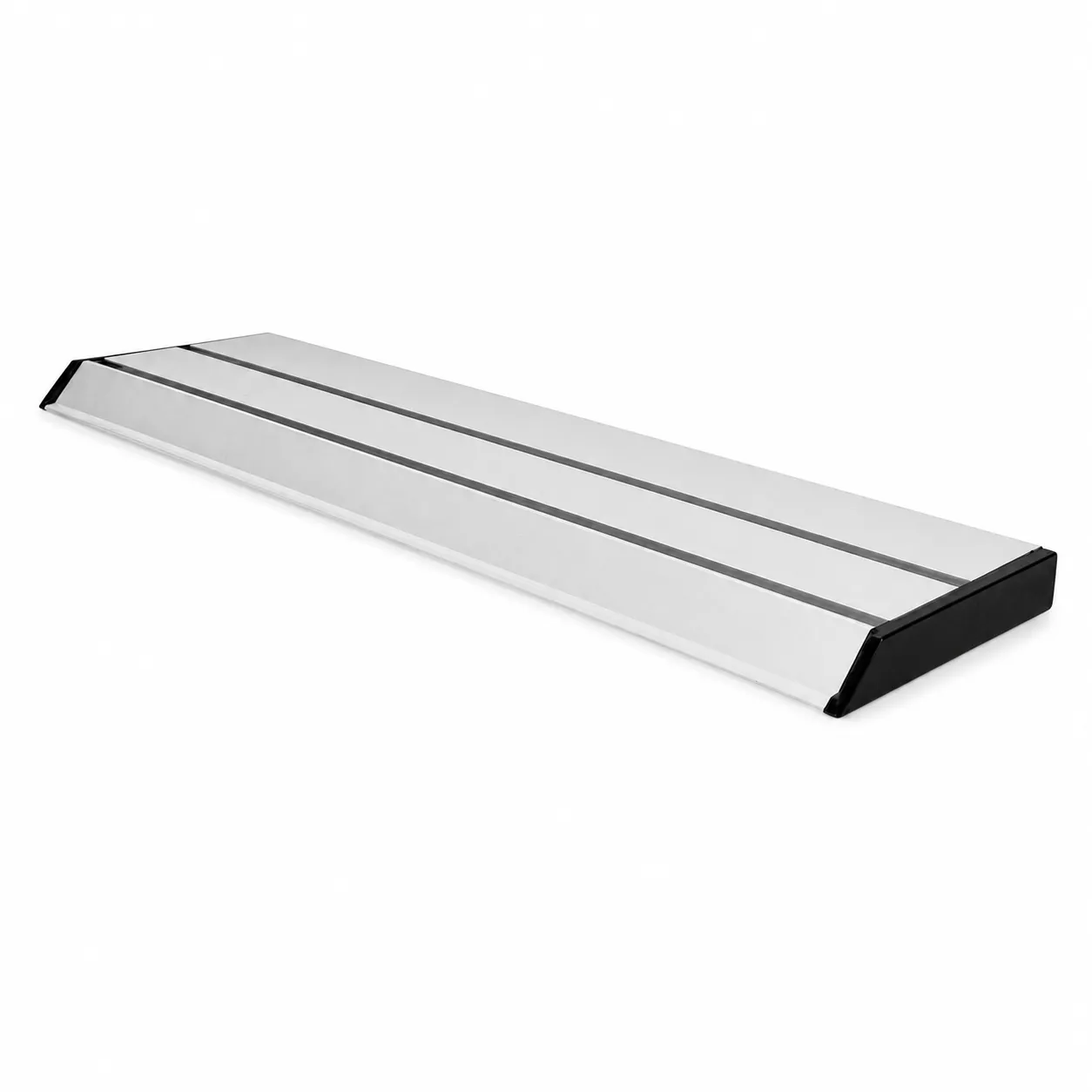

Направляющая(ведущая) пластина
Артикул: S091A.000.208
Описание
Характеристики
Отзывы
Направляющая (ведущая) пластина — элемент параллельного упора фуговально-рейсмусового станка BELMASH JT-2 204/210. Используется в конструкции регулируемой параллельной направляющей, предназначенной для направления заготовки при фуговании и установки упора в требуемое положение.
Деталь выполнена в виде профилированной направляющей с продольными пазами для элементов конструкции упора.
Материал изготовления
Алюминий
Тип запчасти (оригинал / аналог)
Оригинал
Количество пазов
2 шт.
Длина
530 мм
Исполнение
профилированное
Узел установки
Параллельный упор
Ширина входной части Т-образного паза
4 мм
Ширина расширенной части Т-образного паза
10 мм
Глубина Т-образного паза
6 мм
Глубина расширенной части Т-образного паза
4 мм
Материал накладок
ABS - пластик
Позиция на взрыв-схеме
152.1, 152.24, 152.25
Габаритный размер (Д × Ш × В)
536 × 102 × 17 мм
Размер упаковки (Д × Ш × В)
570 × 125 × 32 мм
Масса нетто
0.553 кг
Масса брутто
0.2 кг
Комплект (кратность) продажи
1 шт
Страна происхождения
Китай
