Основные направления деятельности компании BELMASH – выпуск деревообрабатывающих станков различных типов, и другой техники для строительства, работы с деревом и металлом. Но представленное на этой и следующих страницах оборудование не относится к станкам. Хотя без него невозможно организовать полноценное деревообрабатывающее производство.
И в небольших столярных мастерских, и в крупных цехах «на выходе» получается не только готовая продукция, но и большое количество древесных отходов. Строго говоря, это не отходы, им можно найти множество применений. И в области поставок оборудования для сбора древесных опилок, стружек и пыли компания BELMASH занимает лидирующие позиции на российском рынке, предлагая множество разновидностей устройств для разных условий и объёмов производства.
Мобильные вытяжные установки, используемые на деревообрабатывающих производствах, часто называют стружкоотсосами. Хотя используют их не только «для стружки», но и для сбора более мелких частиц – опилок и пыли, но именно стружка обычно занимает максимальный объём отходов.
Представляем две новинки, предназначенные именно для сбора и разделения стружки. Это циклонные сепараторы, которые удобно использовать в качестве первой ступени фильтрации для деревообрабатывающих станков. Например, фуговальных, рейсмусных или пильных. Каких-то ограничений тут нет – подключить сепаратор можно к любому станку, но оптимальнее использовать его именно с наиболее «стружкопроизводящими» моделями из числа имеющихся в конкретной мастерской или цехе.

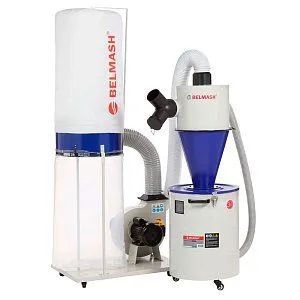

Отдельного привода (то есть, двигателя с крыльчаткой) сепараторы не имеют. Для создания воздушного потока используется вторая ступень – вытяжная установка, к которой присоединяется сепаратор.
Преимуществ у такого «тандема» несколько». Во-первых, опилки разделяются на фракции для удобства дальнейшего использования. Во-вторых, использование сепаратора сохраняет максимальную производительность вытяжной установки на более долгий срок, а также увеличивает срок службы фильтрующего элемента и вытяжной установки в целом. И в третьих, сепаратор, за счёт вместительного бункера для отходов, экономит время на обслуживание всей системы.
Основные технические особенности и принцип работы у этих двух моделей одинаков. Основа установки – стальной конический корпус, на боковине и в верхней части которого имеются впускной и выпускной патрубки, к которым через адаптеры подключаются гибкие шланги.
Впускной адаптер имеет два отверстия для подключения шлангов (если задействуется один, второе отверстие закрывают заглушкой). «Впускной» шланг подключается к станку, «выпускной» – ко второй ступени очистки, то есть вытяжной установке (необходимая производительность установки – не менее 2000 м3 /час). Под корпусом «циклона» находится легко отсоединяемый бункер – ёмкость, в которую вставляется мешок для сбора отходов.
Впускной патрубок расположен тангенциально относительно корпуса, попадающая внутрь смесь воздуха и отходов деревообработки закручивается по спирали, при этом тяжёлые частицы под действием центробежной силы ударяются о стенки корпуса, теряют энергию и «сползают» в бункер. Далее воздушный поток направляется к следующей ступени очистки. Конструкция сепараторов такова, что они способны уловить до 95 процентов от общего объёма отходов.

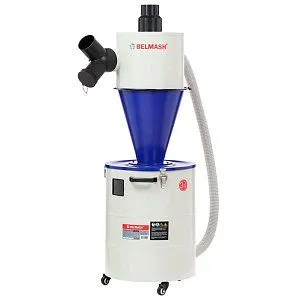

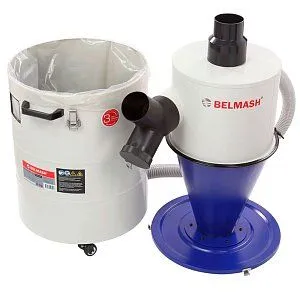

Основные элементы сепаратора изготовлены из листовой стали толщиной 2 мм, бункер снабжён рёбрами жёсткости и смотровым окошком – для контроля уровня заполнения. Также полости бункера и корпуса соединяются наружным вакуумным шлангом – для выравнивания давления в них, BELMASH SDC-120 – модель, у которой собранный корпус (узел «циклона») составляет единое целое с крышкой бункера. Для соединения крышки и бункера используются защёлки, расположенные на бункере. Для опорожнения установки открывают защёлки и снимают «циклон» с бункера, после этого вынимают мешок с отходами. Для удобства перемещения установки бункер снабжён транспортировочной рукояткой и «рояльными» колёсами.

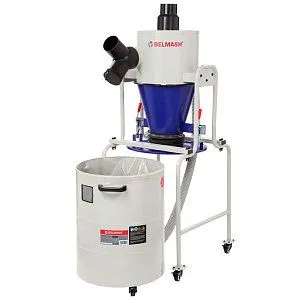

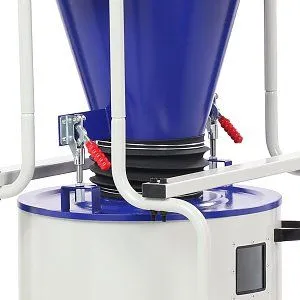

BELMASH SDC-120P отличается более удобной конструкцией – его «циклон» установлен на отдельной опорной раме с «рояльными» колёсами. Крышка бункера и конус «циклона» у этой установки соединяются с помощью гофрированного резинового шланга. Защёлок для соединения бункера и его крышки нет, вместо них на раме установлен рычажный механизм с двумя ручками. При поднимании ручек крышка тоже приподнимается, после чего можно выкатить и опорожнить бункер.
Несмотря на значительную вместительность, оба сепаратора отличаются компактностью: их рабочая ширина составляет менее 80 сантиметров, а транспортировочные колёса позволяют с лёгкостью перемещать их в любую необходимую точку.
Статья подготовлена журналом "Потребитель", автор Максим Грибоедов
