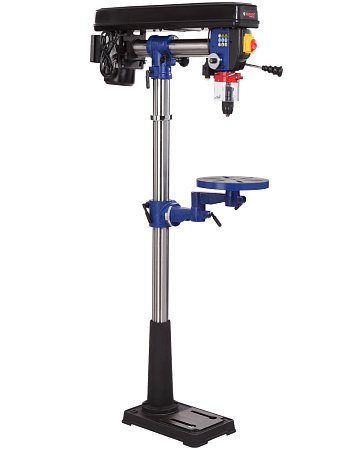

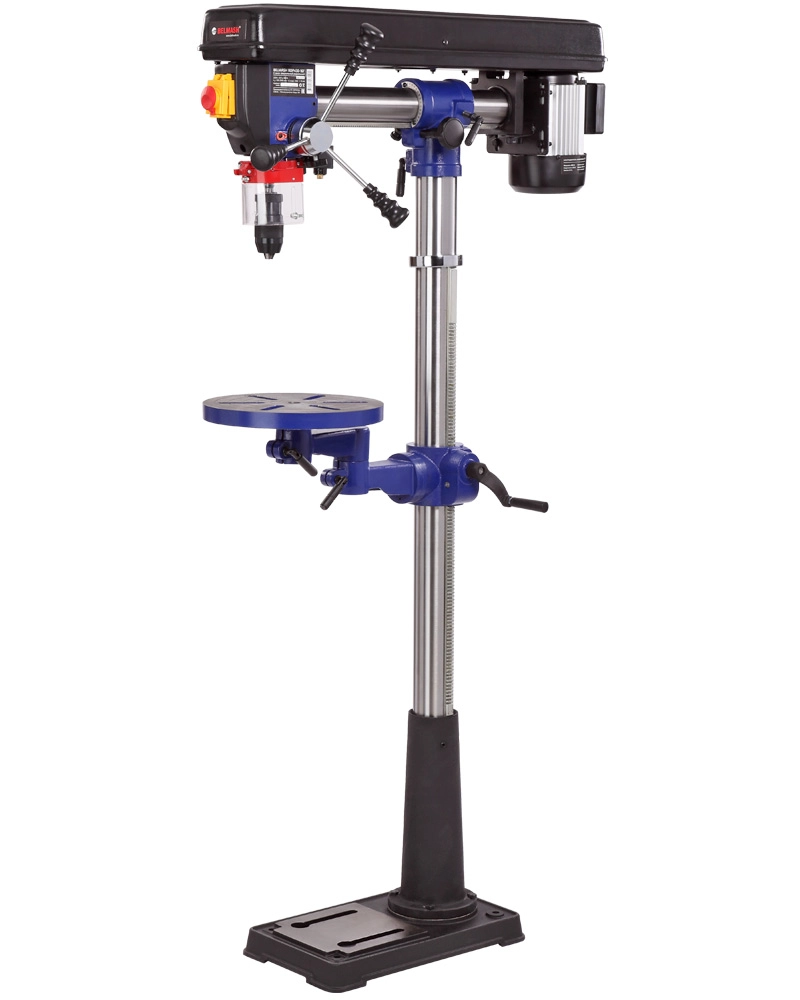

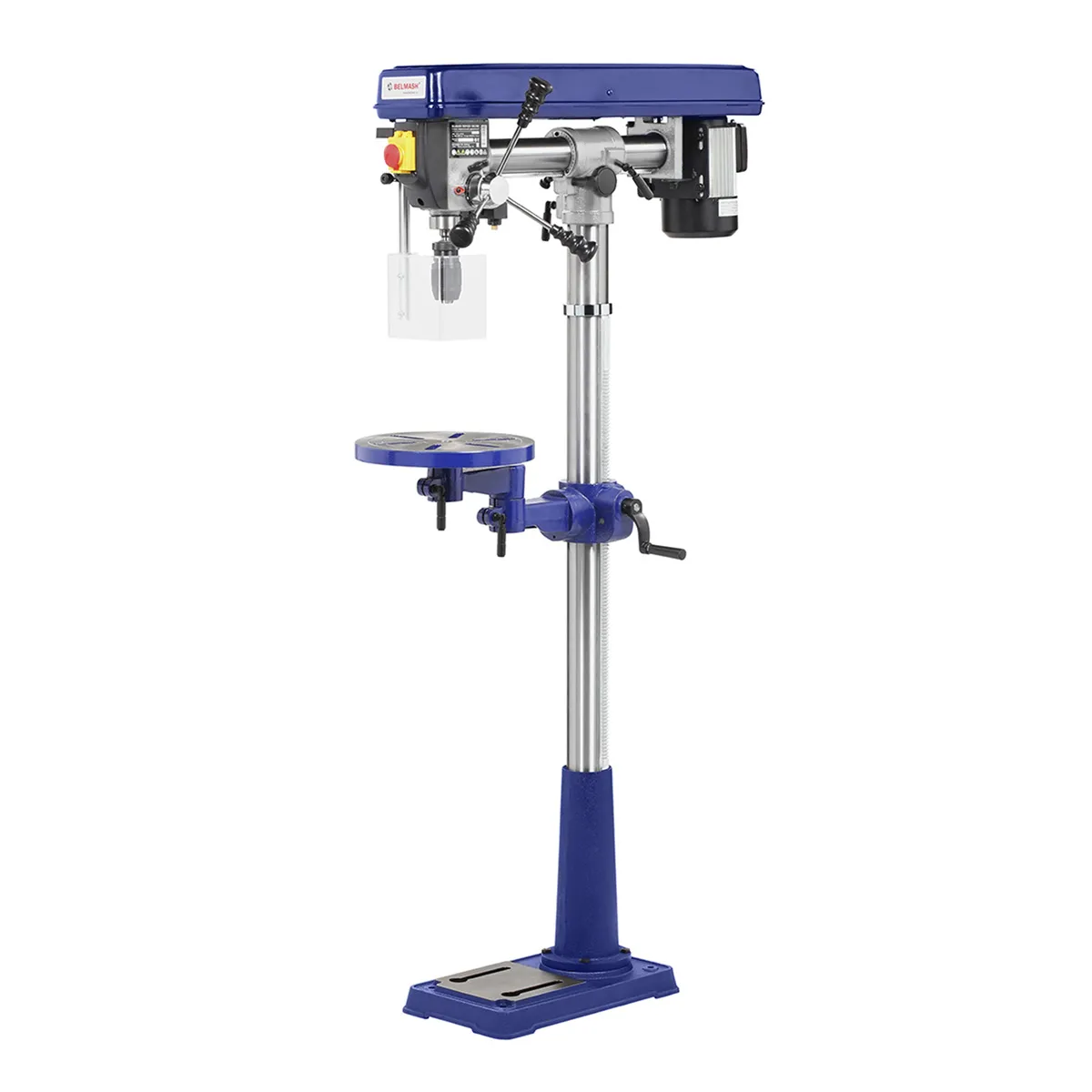

BELMASH RDP430-16F
Обзор 360°
Характеристики
Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкования.

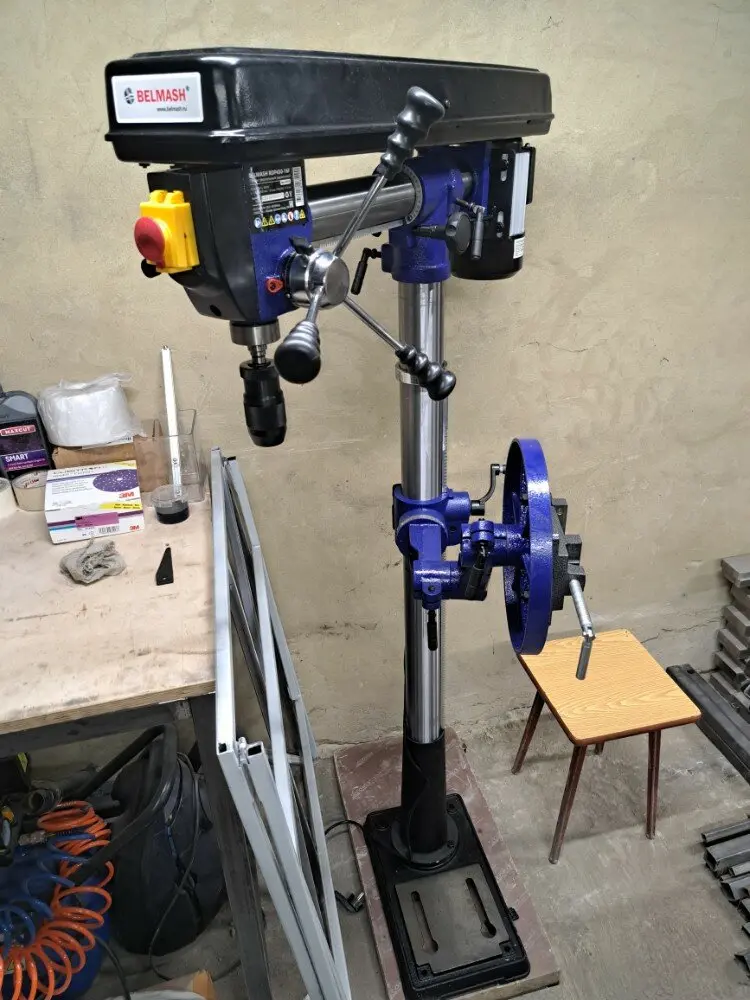

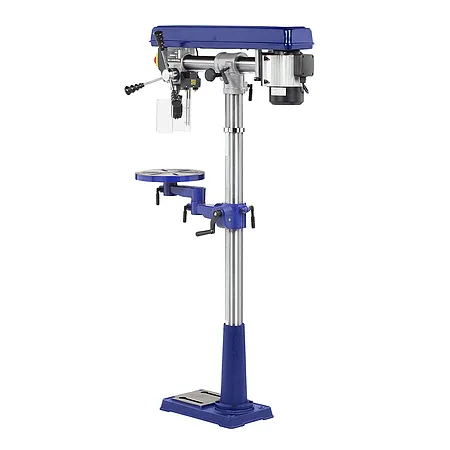

Модель RDP430-16F является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси) Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 55 килограмм. Двигатель асинхронный, мощностью 600 Вт.

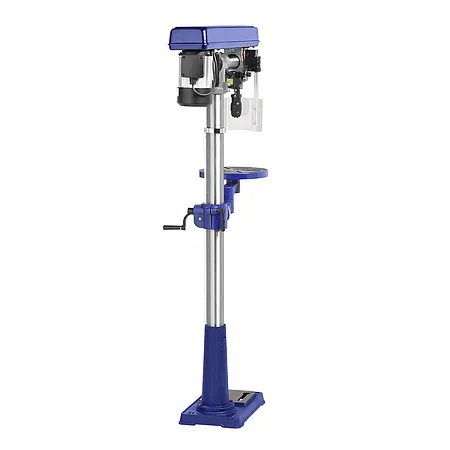

Самый высокий станок в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм.

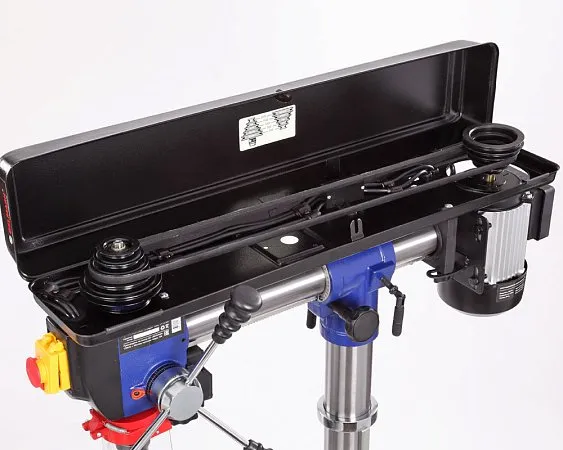

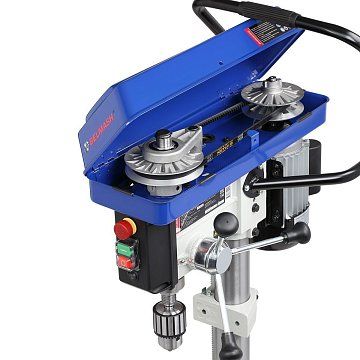

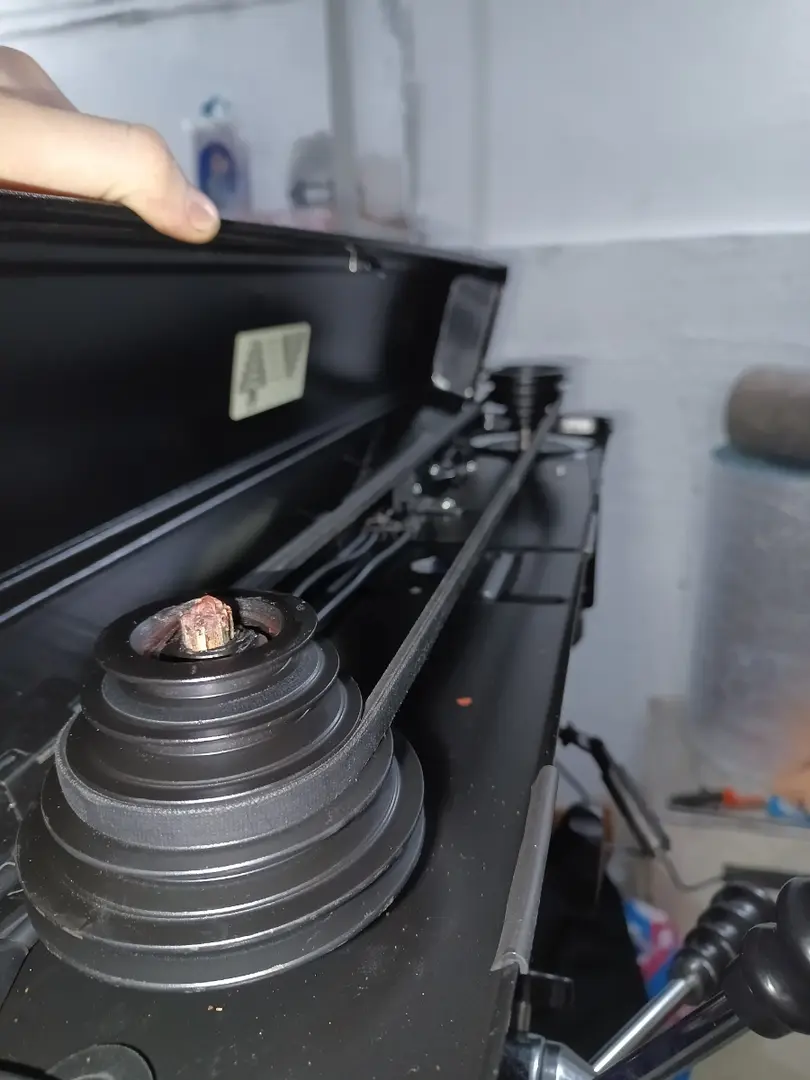

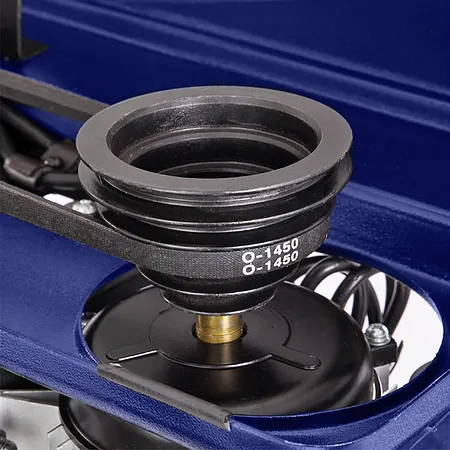

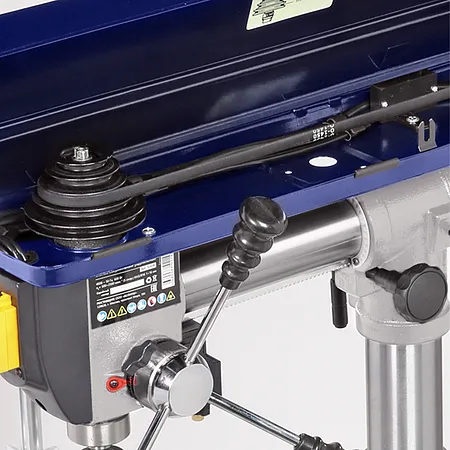

Имеется пять ступеней скорости вращения шпинделя, что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.
Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. Максимальная нагрузка на стол составляет 15 кг, допустимое отклонение стола 0,35 мм.
В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. максимальный ход пиноли шпинделя 80 мм. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

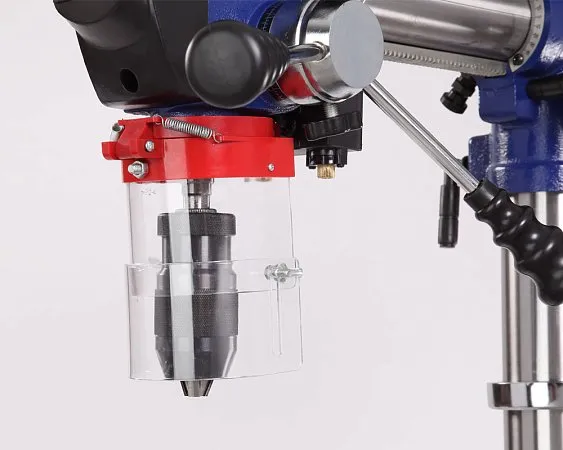

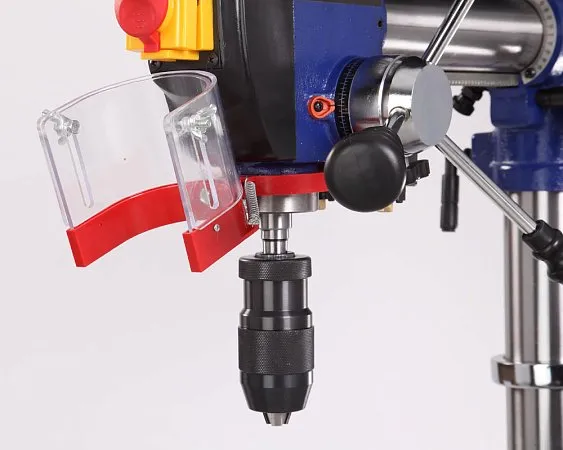

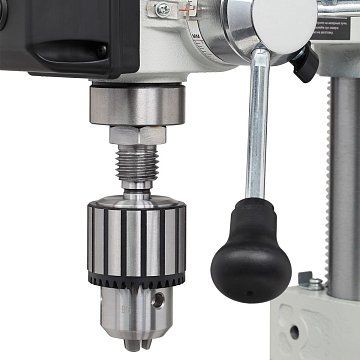

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

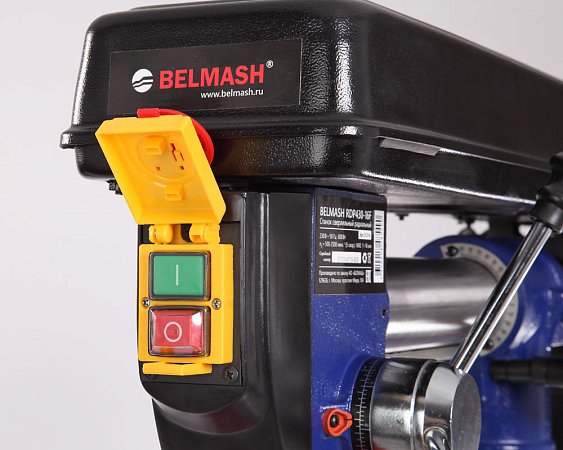

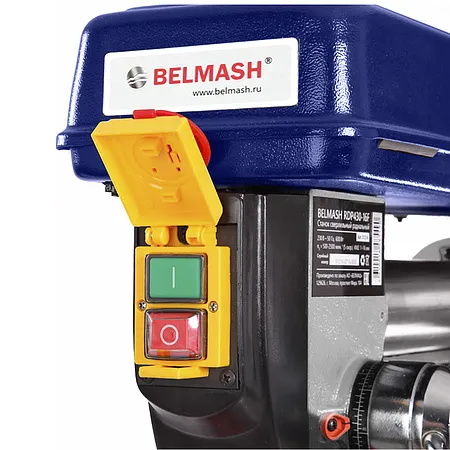

Управление станком осуществляется тремя кнопками – выключатель лазера - указателя, «пуск» и «остановка», выключатель снабжен крышкой.

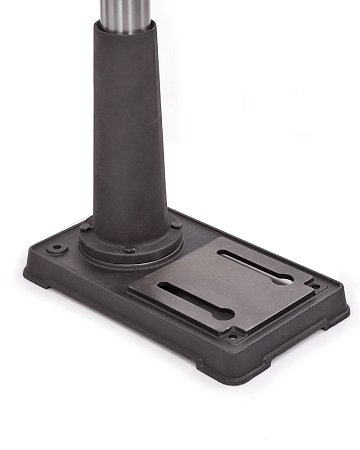

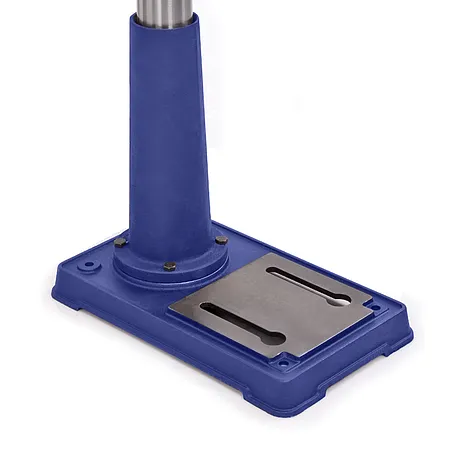

В опоре имеется два отверстия для крепления к полу, что дает дополнительную устойчивость и безопасность.

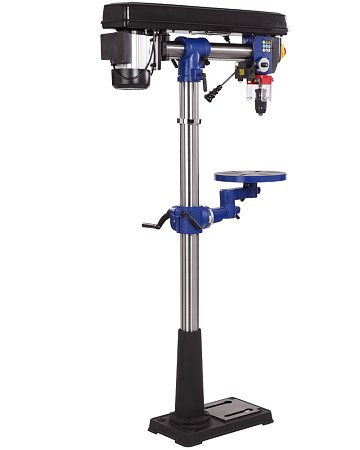

BELMASH RDP430-16F

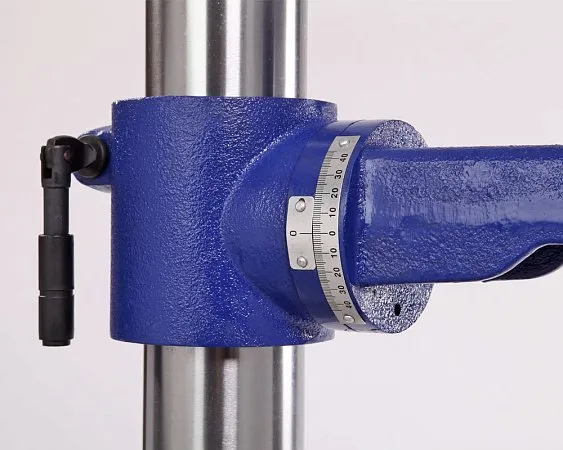

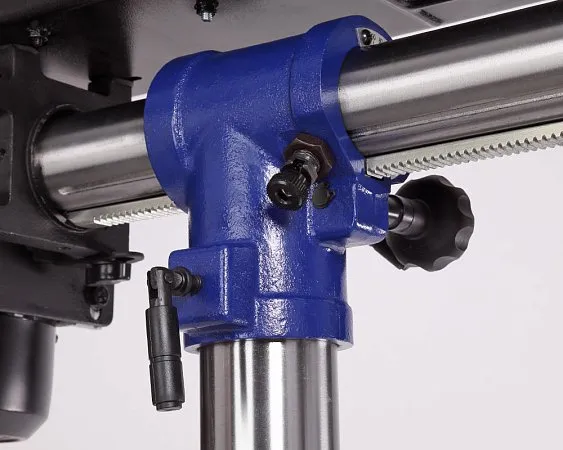

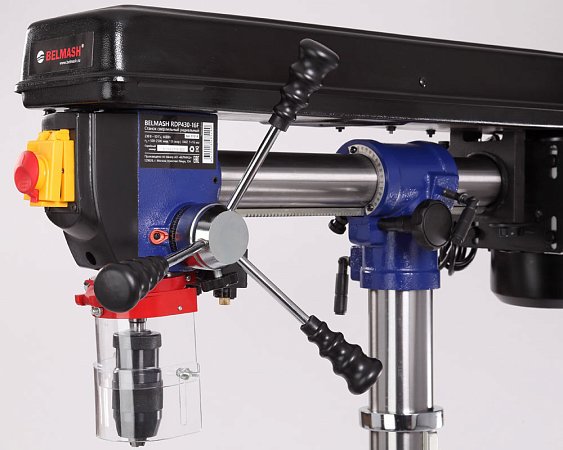

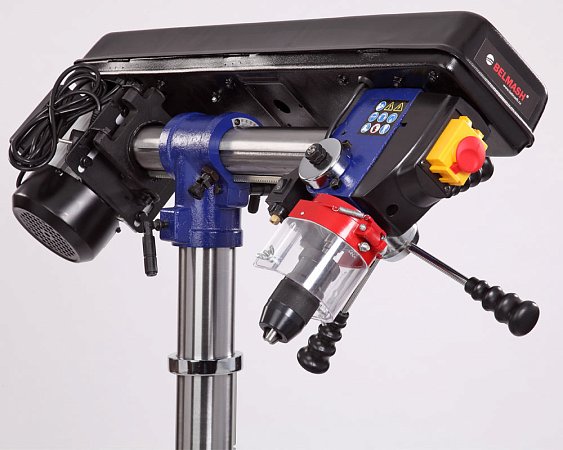

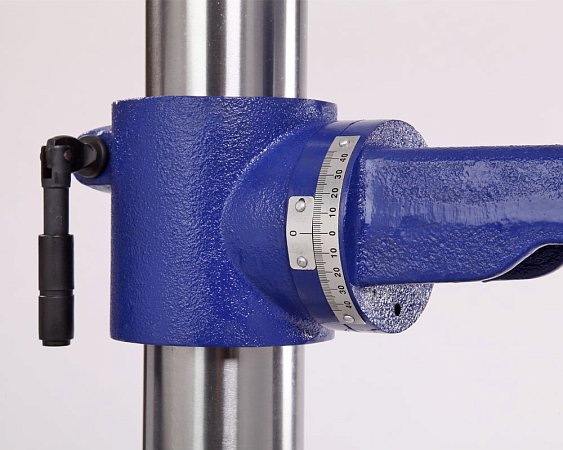

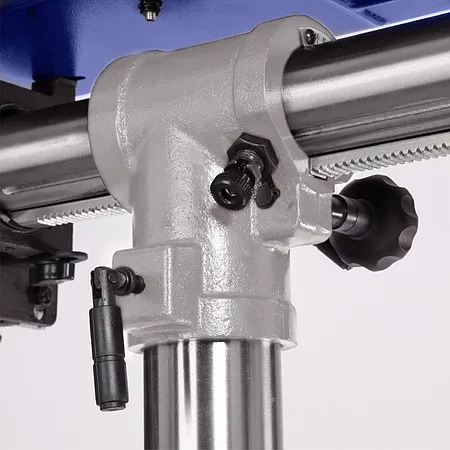

Сверлильная головка вращается относительно вертикальной оси (360 град.), наклоняется относительно горизонтальной оси (45 град. вправо, 90 град. влево), есть ход по горизонтали.

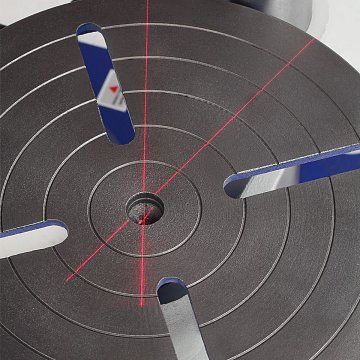

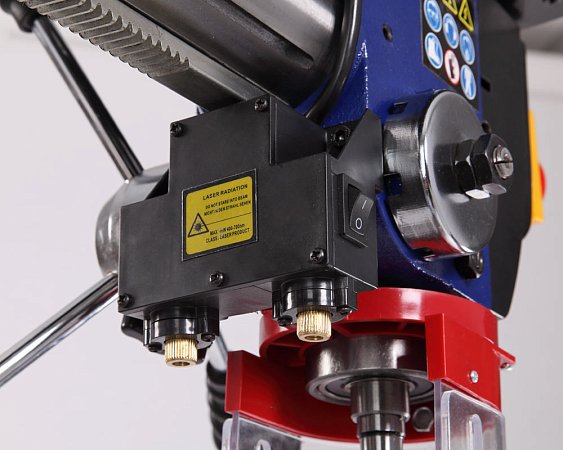

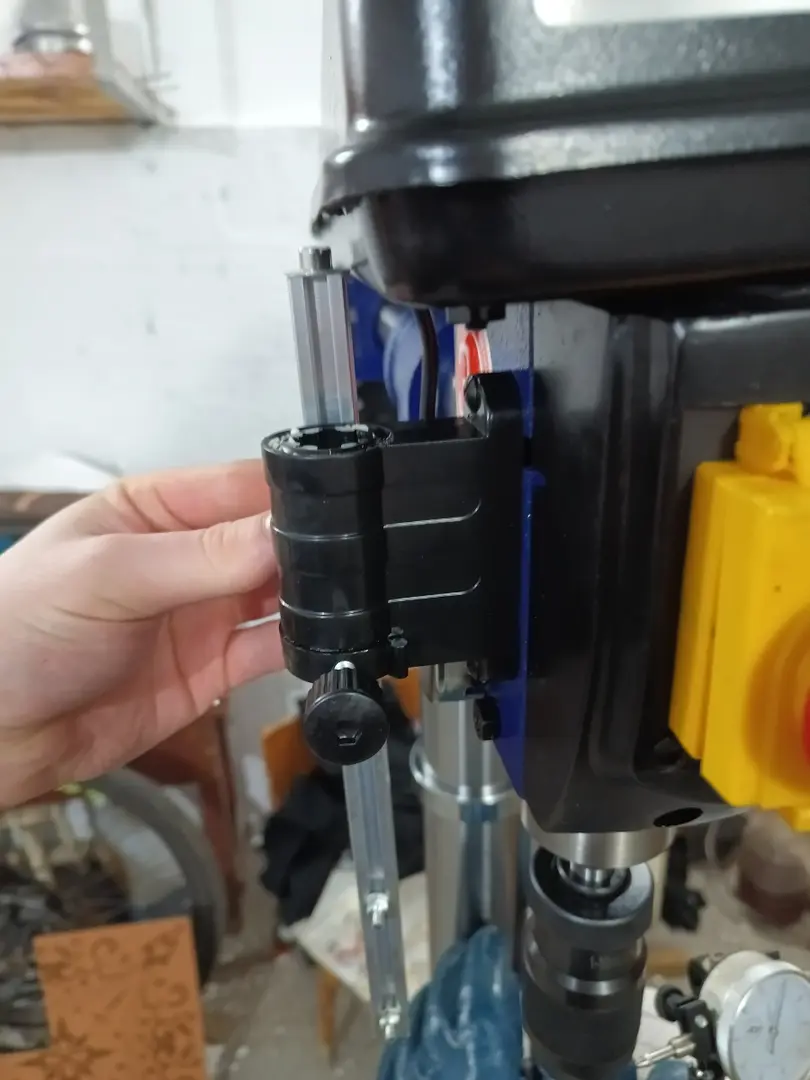

Благодаря тому, что станок оборудован лазерным указателем, сверление осуществляется в точно заданной точке заготовки.

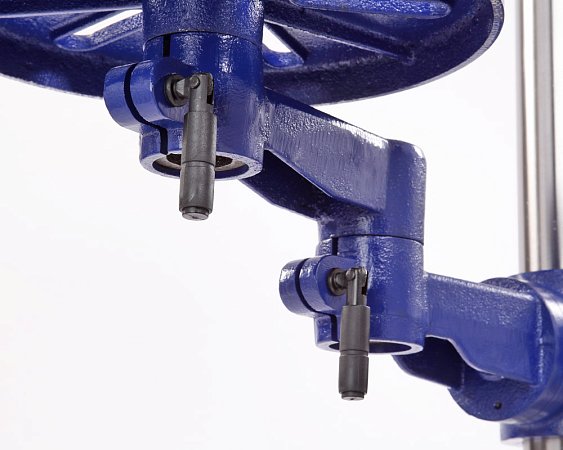

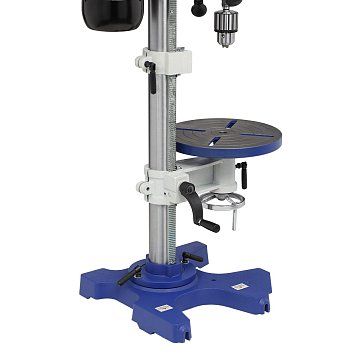

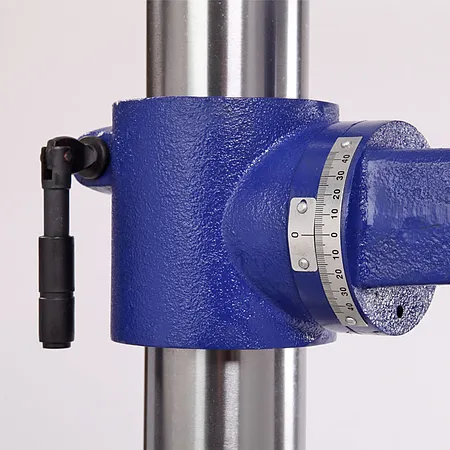

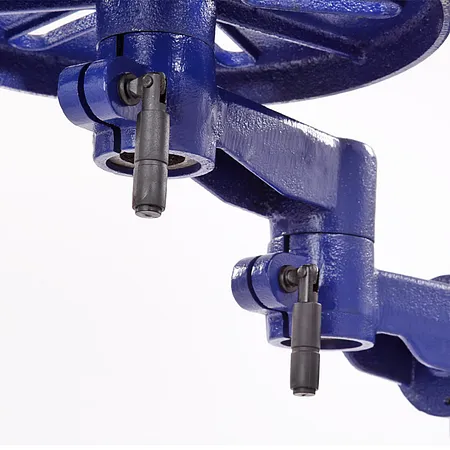

Рабочий стол имеет особую конструкцию: он вращается вокруг своей оси, вокруг вставки кронштейна и наклоняется от -45 до +45 градусов.

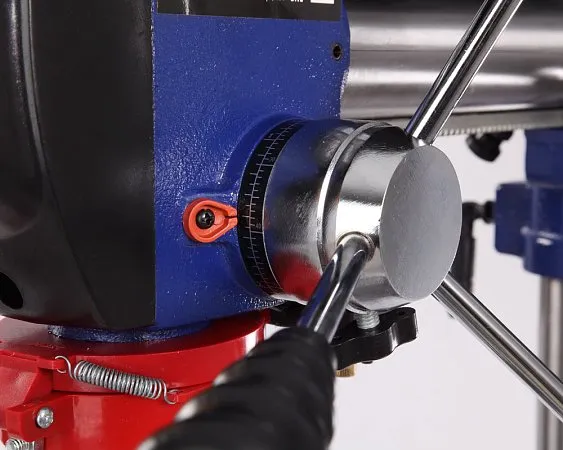

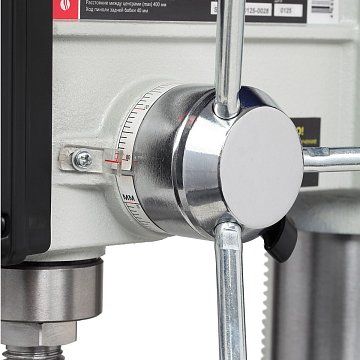

Возможность регулировки глубины сверления, максимальный ход пиноли - 80 мм.

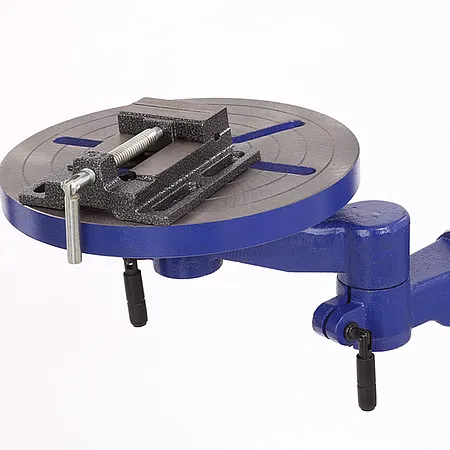

Тиски (75 мм) поставляются в комплекте со сверлильным станком. Крепятся к столу или основанию станка.
-250x250_01.jpg)
Стол, опора и корпус сверлильной головки выполнены из чугуна.
