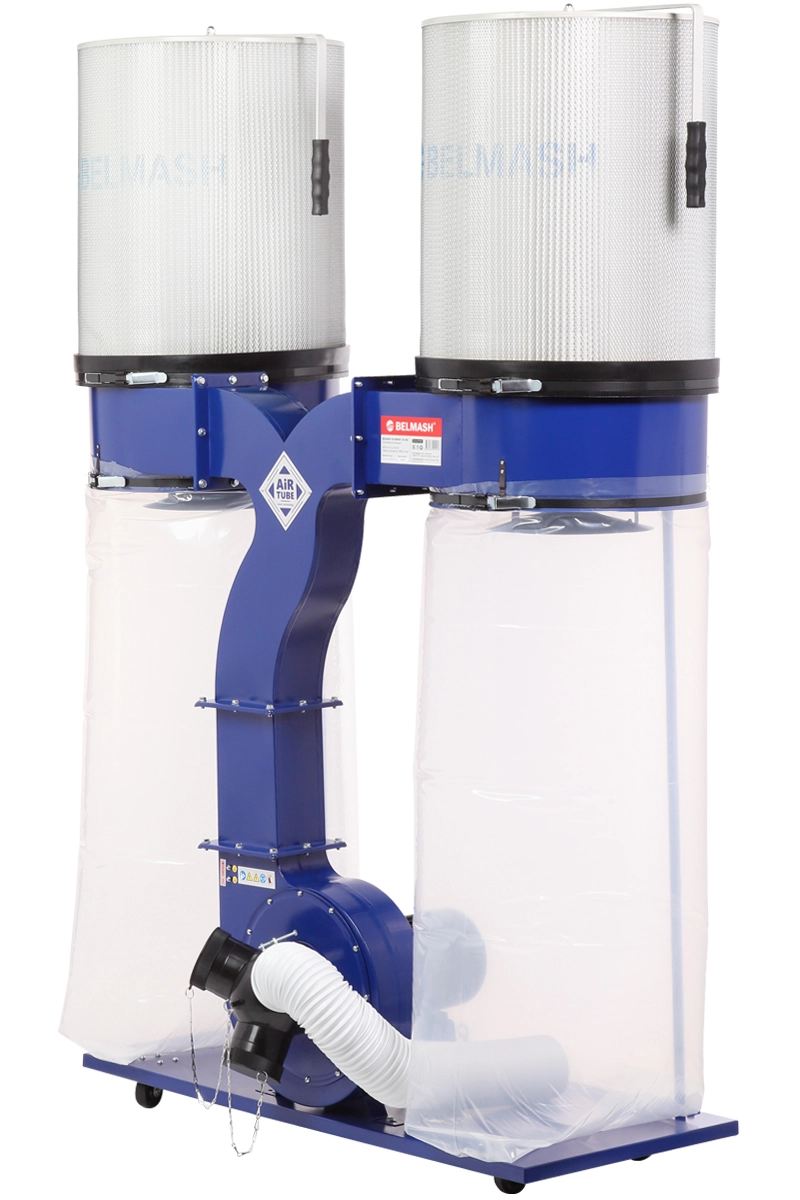

Установка вытяжная BELMASH DC3900MC-AT

Описание
Характеристики
Комплектация
Отзывы

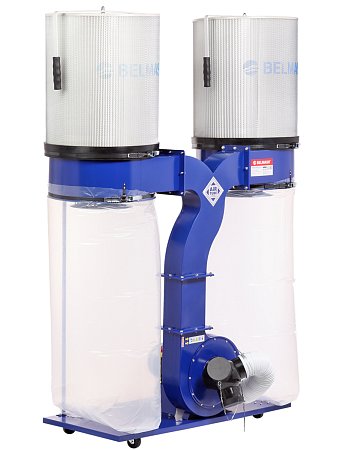

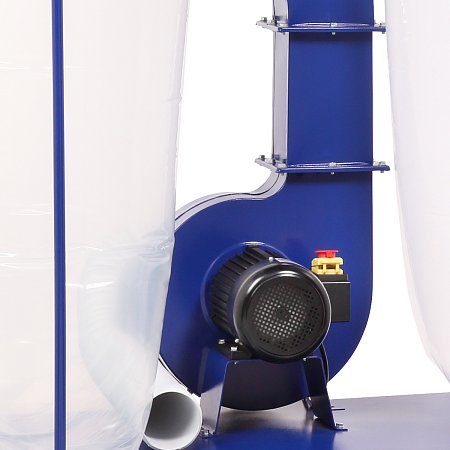

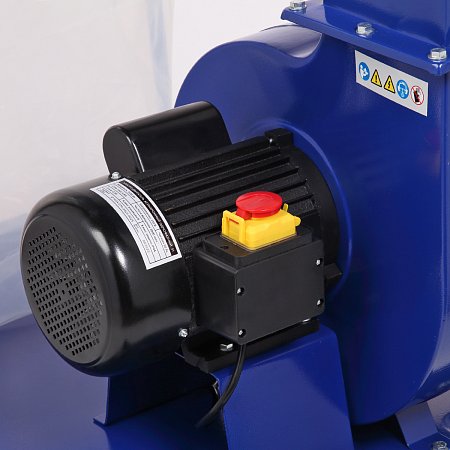

BELMASH DC3900MC-AT - одна из мощных моделей в линейке вытяжных установок (2200 Вт). Рассчитана на подключение к однофазной сети 230В. Двигатель асинхронный, крыльчатка и корпус выполнены из стали. Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

Особенности

  • Наличие инновационной системы Air Tube.
  • Вытяжка оснащена фильтр-картриджами, которые удерживают частицы до 1 мкм. Это особенно актуально при работе со шлифовальными станками.

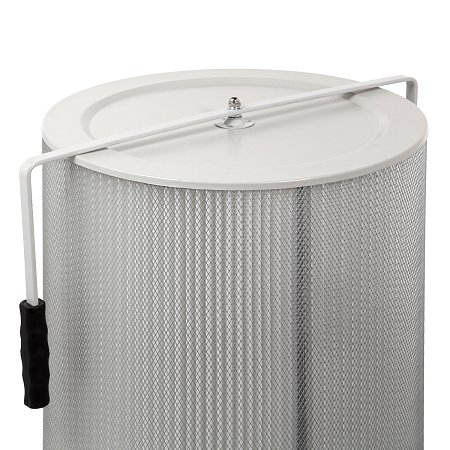

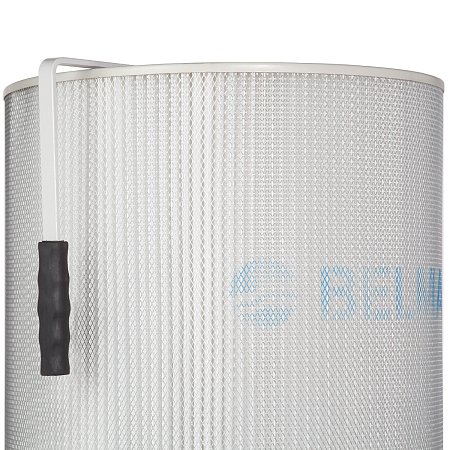

  • Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра.
  • Переходной адаптер дает возможность подключить установку сразу к трем точкам удаления отходов резания (к одному станку или разным).
  • Мобильность за счет колес на платформе установки.

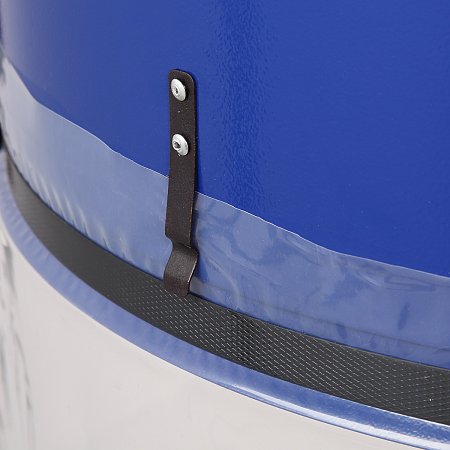

  • Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов).
  • Стальная крыльчатка.

Конструкция

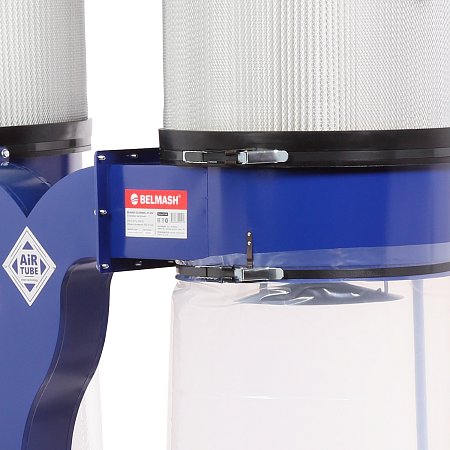

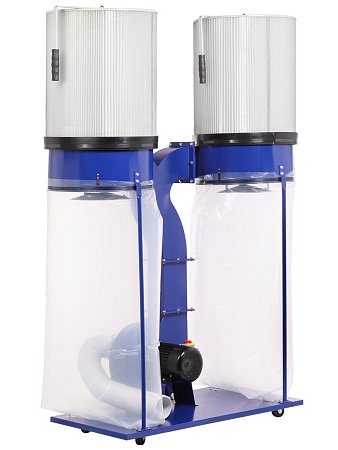

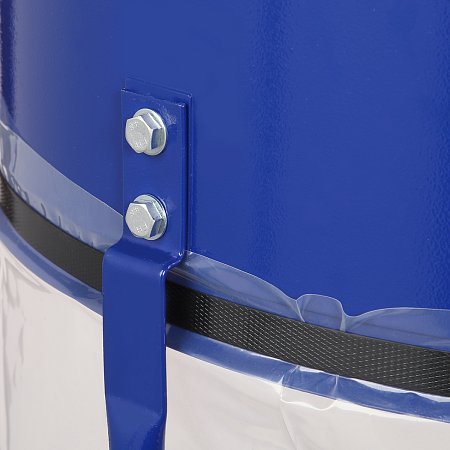

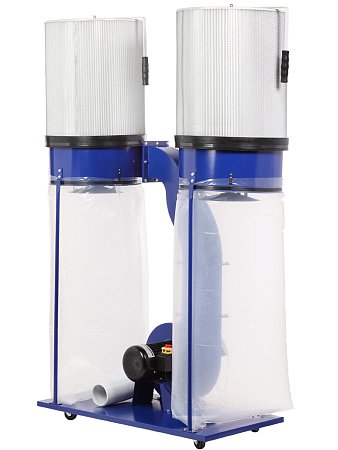

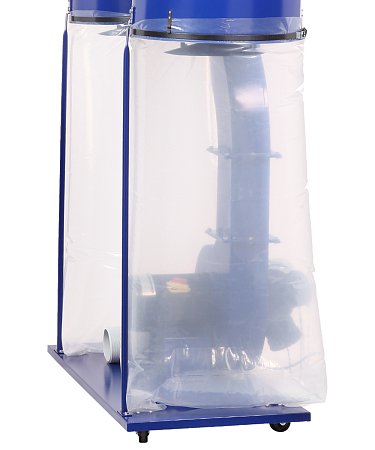

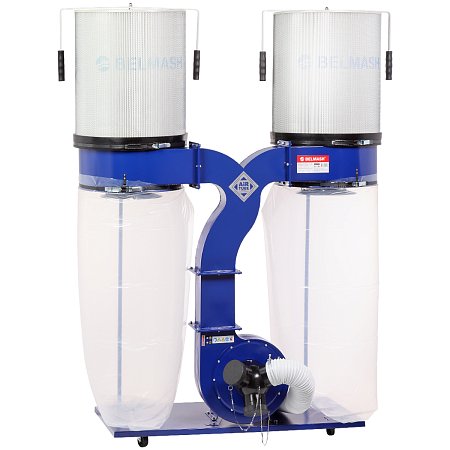

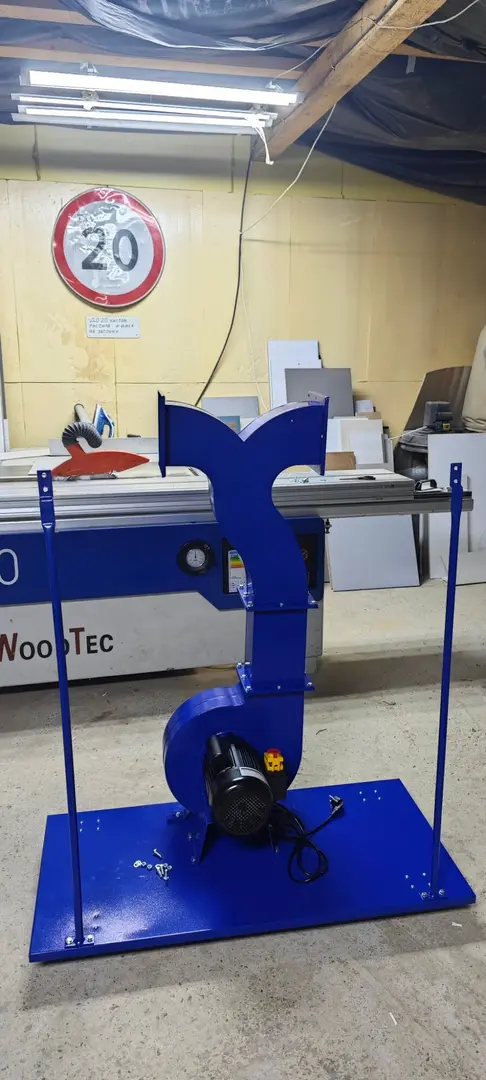

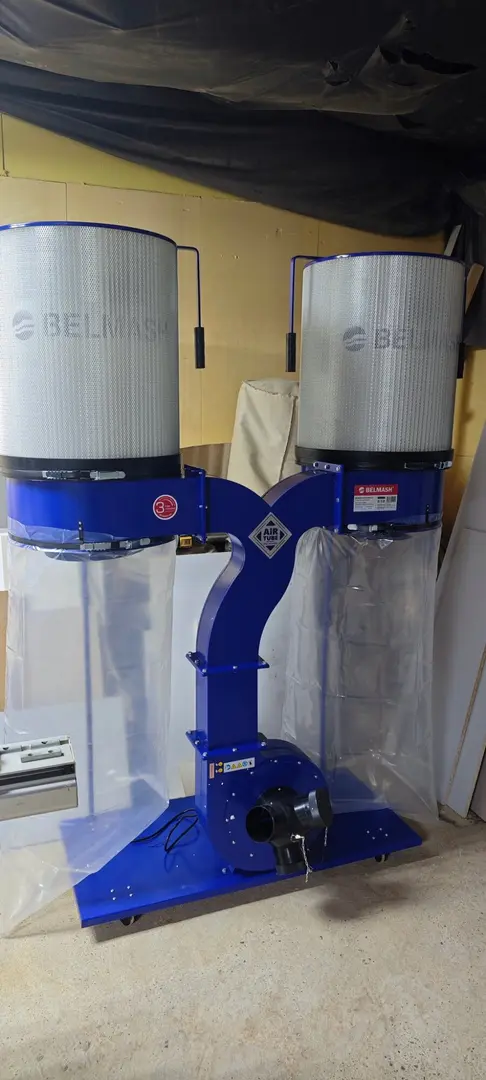

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.

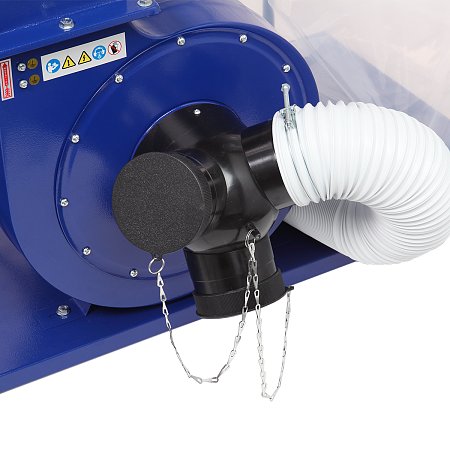

На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. В комплект поставки входит четырехсекционный переходник.

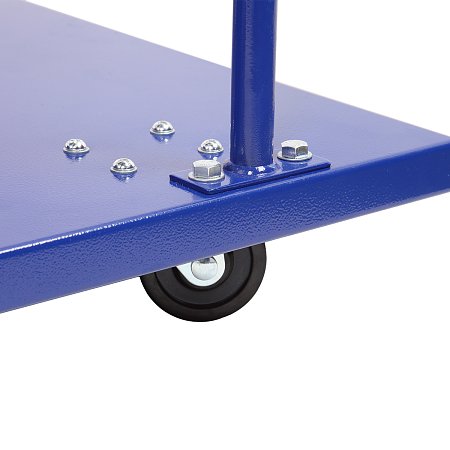

Вытяжка имеет внушительные размеры: высота – 2,05 м, ширина – 1,42 м. Но несмотря на это ее легко перемещать по мастерской за счет поворотных колес на основании.

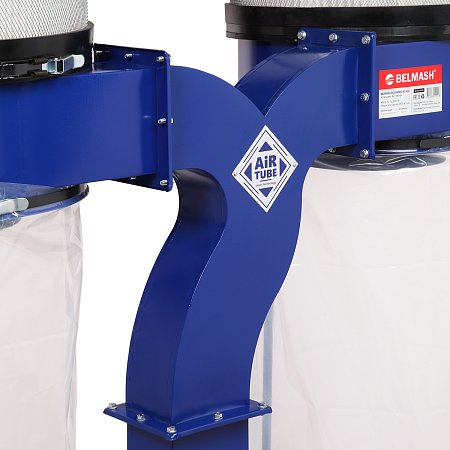

Модель оснащена инновационной системой Air Tube

Преимущества системы Air Tube:
- увеличивает срок службы фильтрующего элемента;
- сохраняет максимальную производительность установки на более долгий срок;
- увеличивает эффективность процесса разделения отходов деревообработки на фракции.

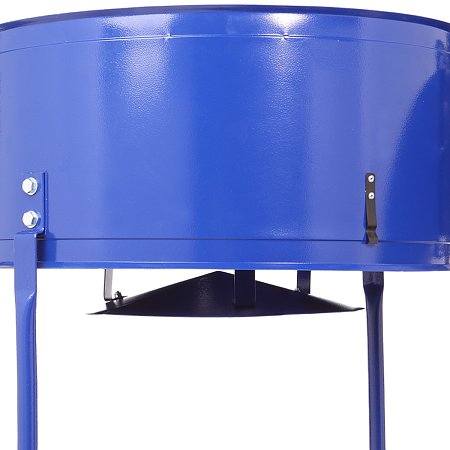

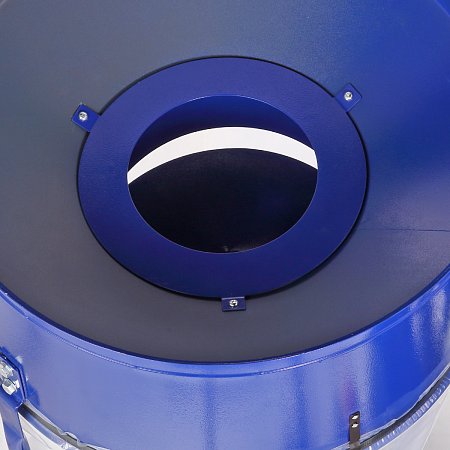

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки.

С системой Air Tube вы будете реже очищать и менять фильтр-картриджи, ощутимо сэкономите бюджет  и время на обслуживание вытяжной установки.

Вытяжная установка соответствует требованиям технических регламентов:

ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания установки.

Система Air Tube
Да
Мощность
2200 Вт
Объем стружкосборника
190 л
Объем всасывания
3900 м3/час
Частота вращения крыльчатки
2800 об./ мин
Разрежение воздуха
1800 Па
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Размер стружкосборника (Д × В)
500 × 1100 мм
Уровень фильтрации
1 мкм
Диаметр крыльчатки
300 мм
Диаметр входного патрубка
150 мм
Диаметры 4-х секционного переходника
97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
Диаметр шланга подключения
100 мм
Количество входных патрубков
3 шт.
Размер фильтрующего элемента (Д × Ш × В)
510 × 610 мм
Фильтрующий элемент
Фильтр-картридж
Уровень звукового давления (шума)
85,5 дБ
Размер упаковки место 1 (Д × Ш × В)
1170 × 590 × 570 мм
Размер упаковки место 2 (Д × Ш × В)
560 × 560 × 690 мм
Размер упаковки место 3 (Д × Ш × В)
560 × 560 × 690 мм
Габаритный размер (Д × Ш × В)
1420 × 700 × 2250 мм
Масса нетто
67,3 кг
Масса брутто
75,5 кг
Гарантийный срок
12 мес.
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Узел вытяжной в сборе
1
Основание установки
1
Кронштейн электродвигателя
1
Корпус разделительный
2
Мешок-стружкосборник
4
Зажим мешка-стружкосборника
4
Адаптер переходной
1
Патрубок четырехсекционный
1
Крышка адаптера*
2
Колесо
4
Уплотнитель
4
Стойка
2
Труба соединительная
1
Удлинение трубы соединительной
1
Шланг подключения
1
Хомут
2
Фильтр-картридж
2
Рукоятка очистки
2
Зажим фильтр-картриджа
2
Уплотнитель фильтр-картриджа
2
Комплект крепежа
3
Упаковка
3
