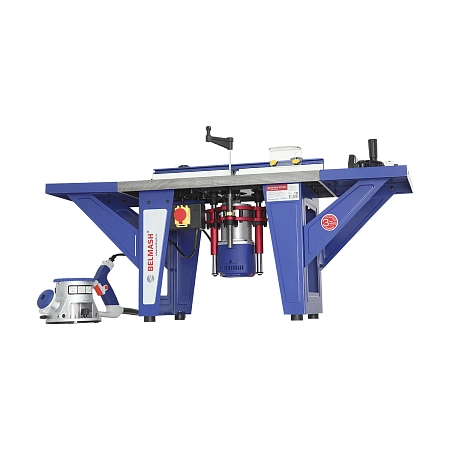

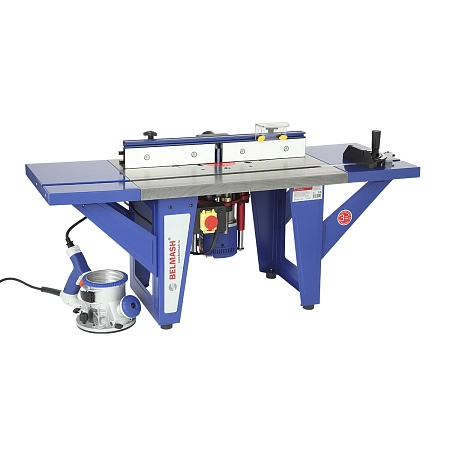

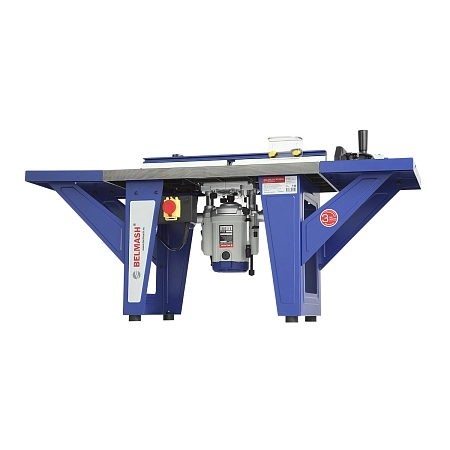

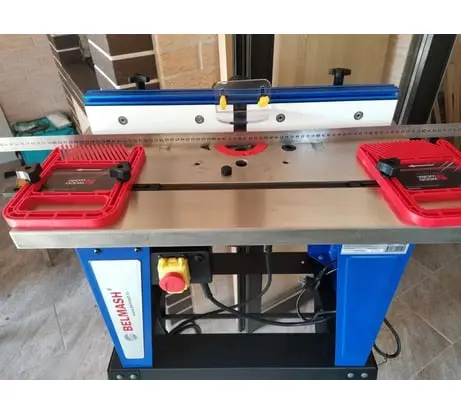

Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем.

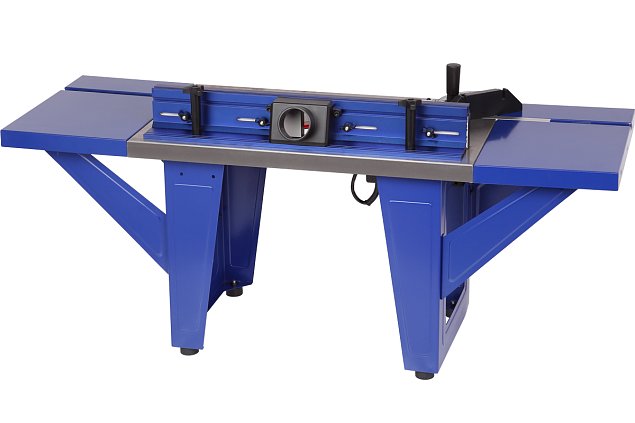

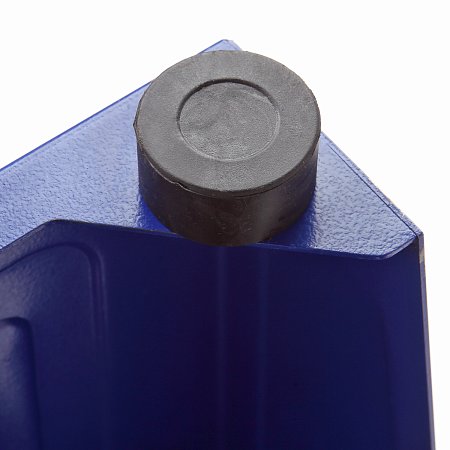

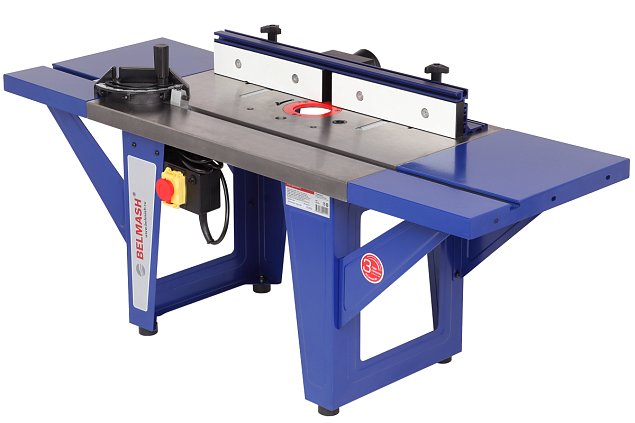

Изделие представляет собой основной стол, который устанавливается на две стальные опоры. По бокам с помощью специальных боковых кронштейнов крепятся два дополнительных стальных стола. На нижней части стальных опор установлены четыре виброгасящие ножки.
Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин. В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход относительно фрезы составляет -30…+40 мм. Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

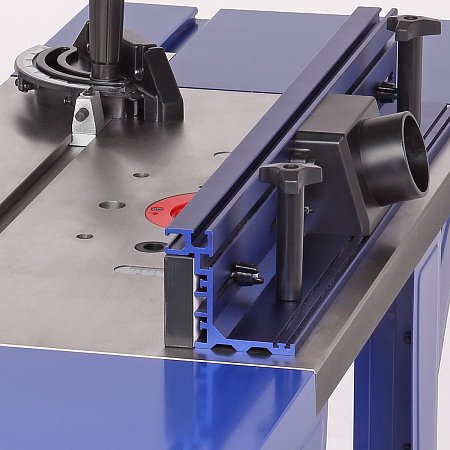

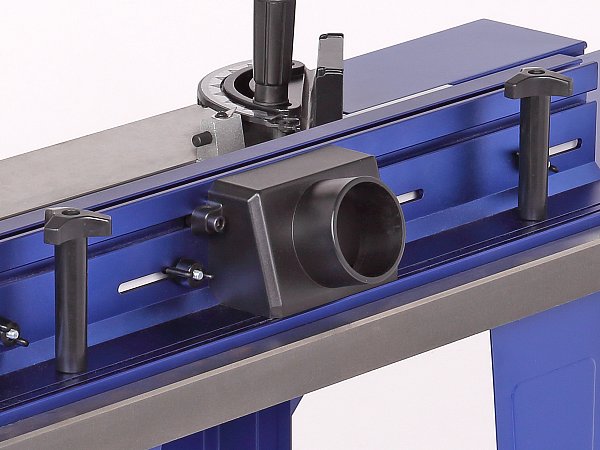

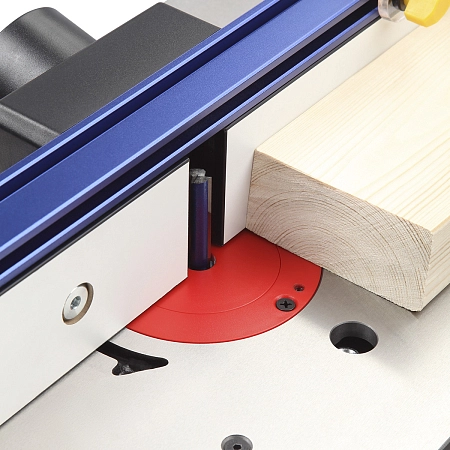

Параллельный упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят). Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.
Особенности
- Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки
- Токовый предохранитель защищает от перегрузок и замыканий сети

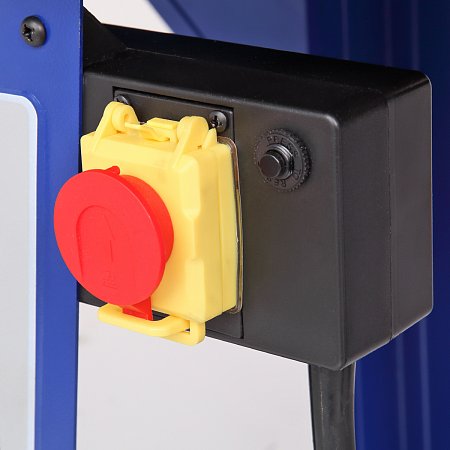

- Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии
- Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки
- Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину

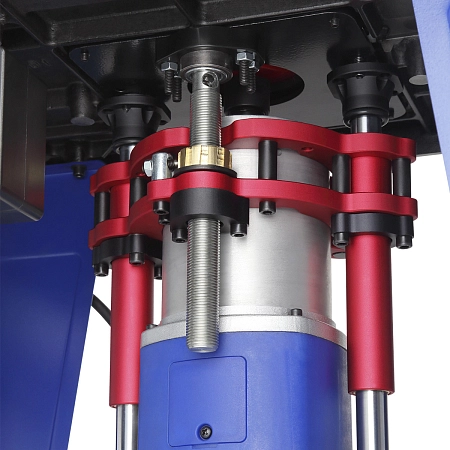

- Высота стола составляет 450 мм, что позволяет установить фрезерный лифт BELMASH D033A. Для монтажа лифта нужно снять с него предустановленную пластину

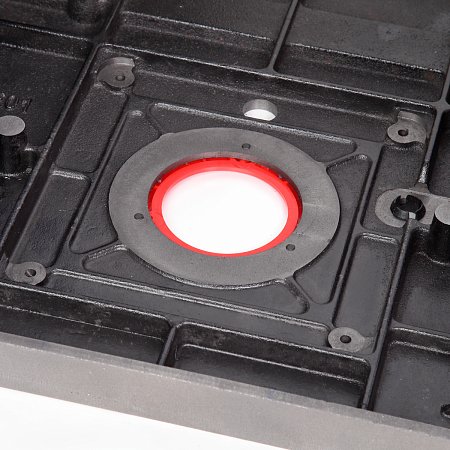

Комплектуется тремя установочными пластинами

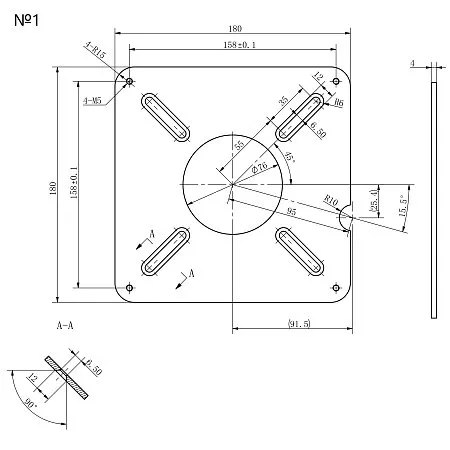

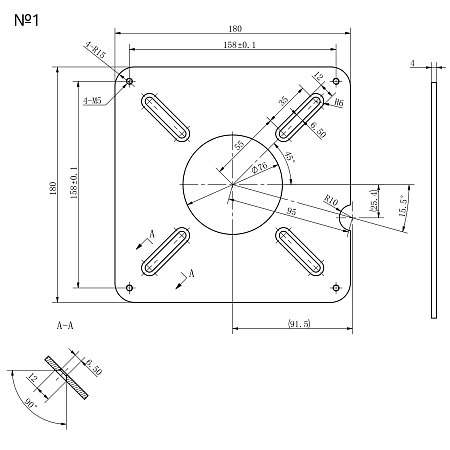

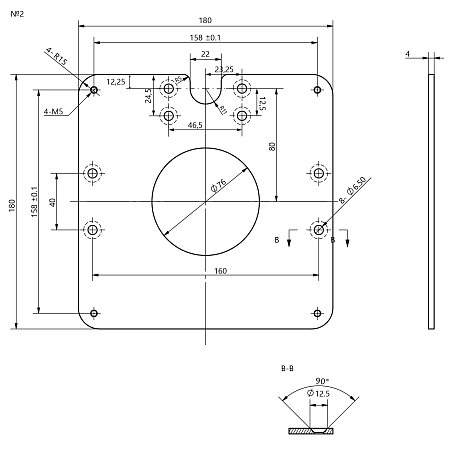

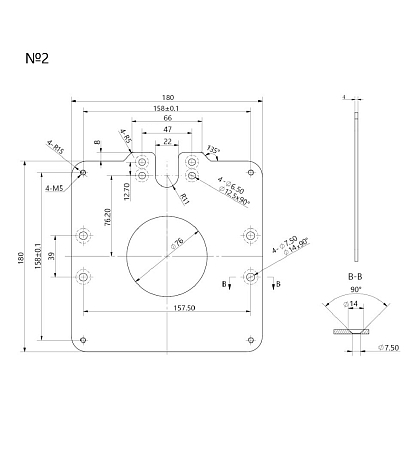

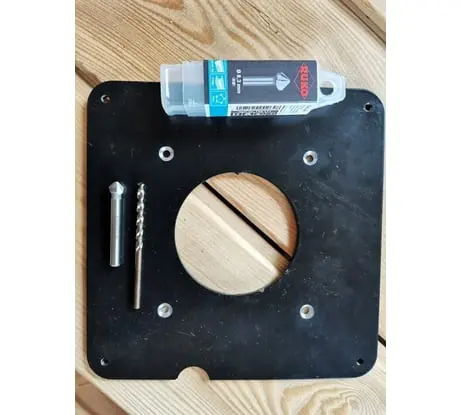

Пластина №1 универсальная - для установки различных фрезеров с четырьмя винтами фиксации. Имеет четыре диагонально расположенных овальных отверстия.Пластина №2 - для лифта фрезерного BELMASH D033A.

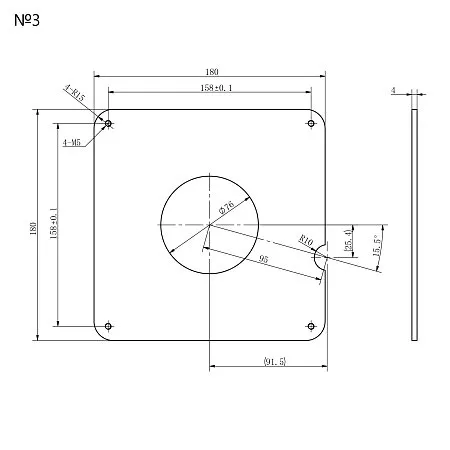

Пластина №3 без установочных отверстий - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования.
