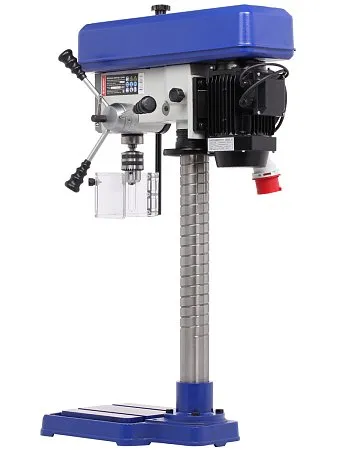

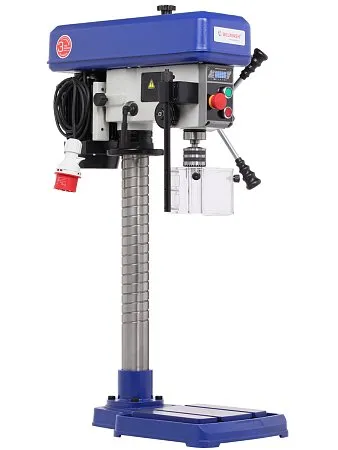

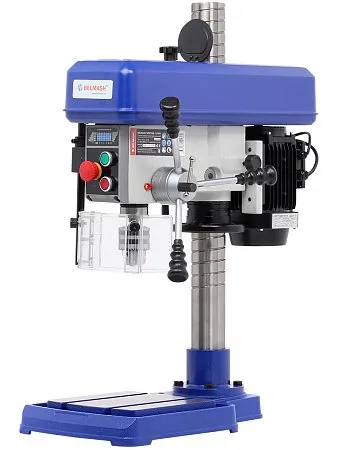

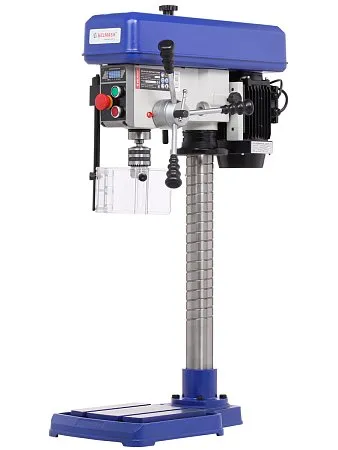

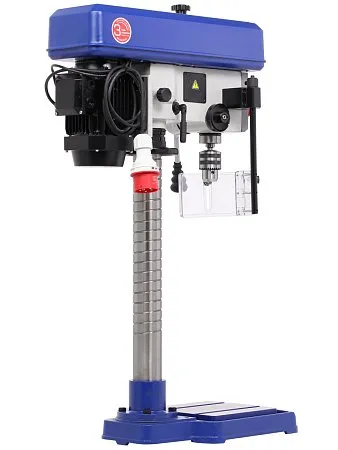

BELMASH MDP360-13/400
Характеристики
Станок BELMASH MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Работа с мягкими, твердыми металлами и древесиной
- Регулировка по высоте положения сверлильной головки
- Основание, корпус головки и опорный маховик выполнены из чугуна
- Пазы для установки тисков
- Кнопка аварийного отключения
- Компактные размеры
Конструкция

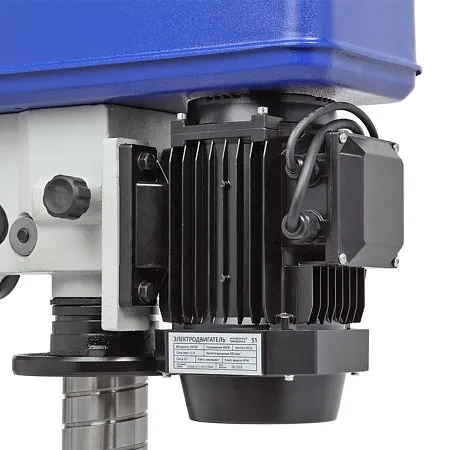

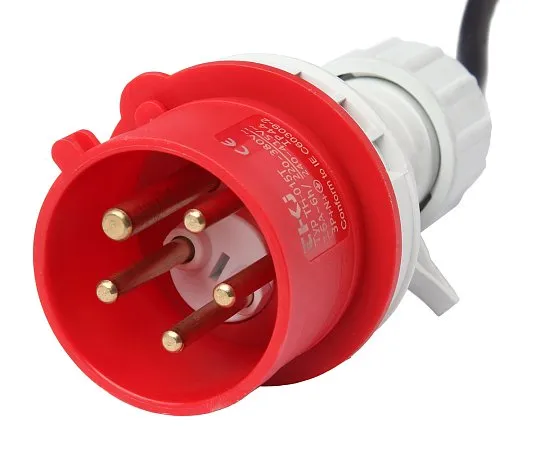

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.

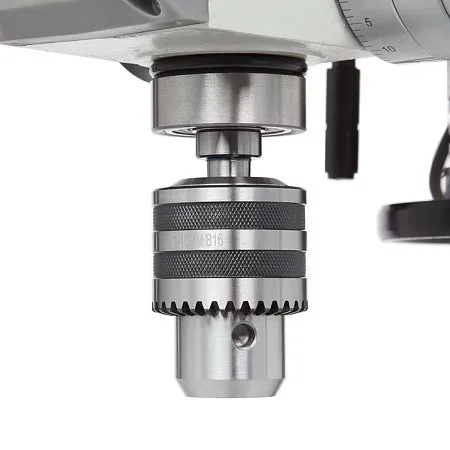

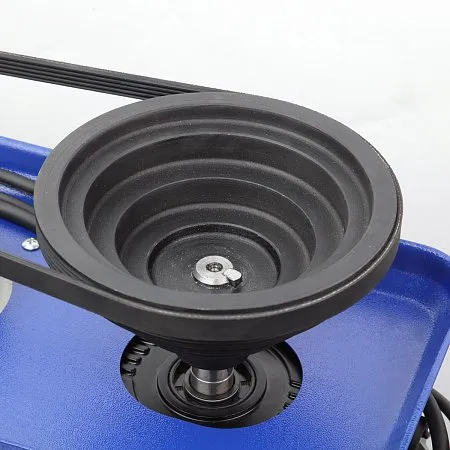

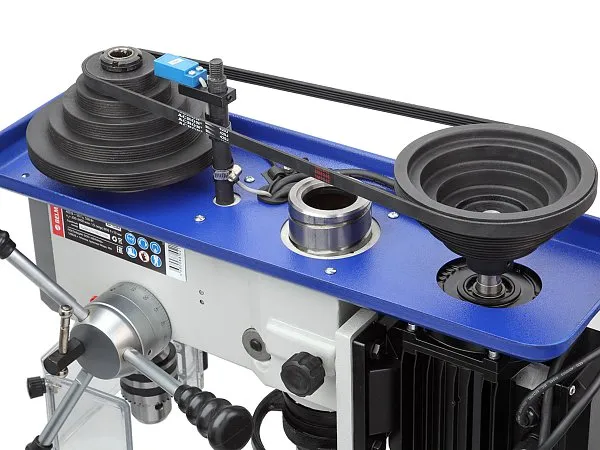

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

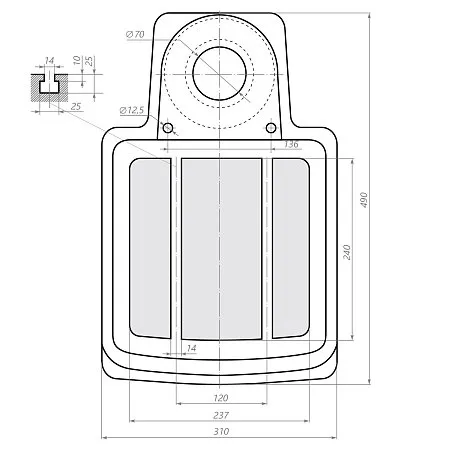

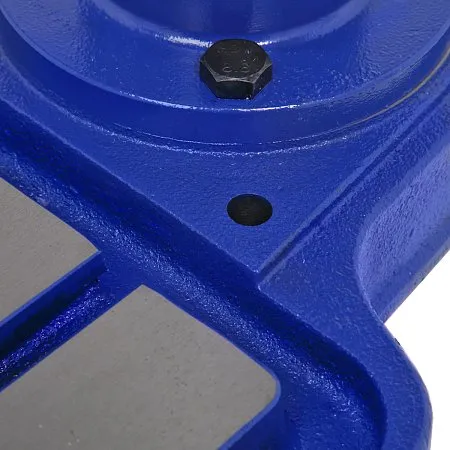

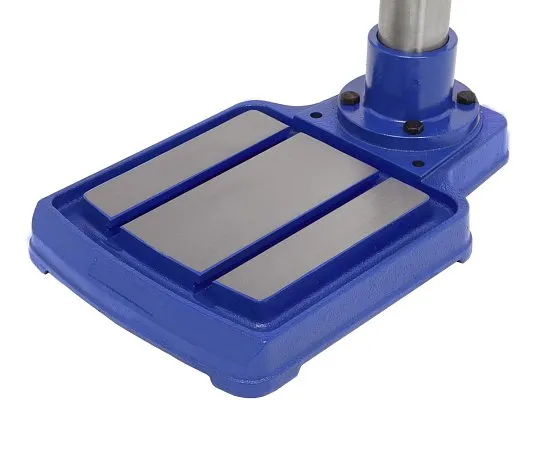

Основание станка чугунное. Оно в данной модели является и рабочим столом, габаритные размеры - 310×490 мм, рабочая поверхность - 237×240 мм. На нем предусмотрены два Т-образных паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).
Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5,5 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 82 мм.

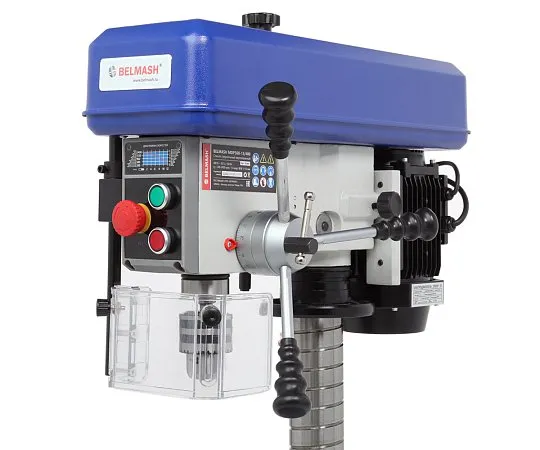

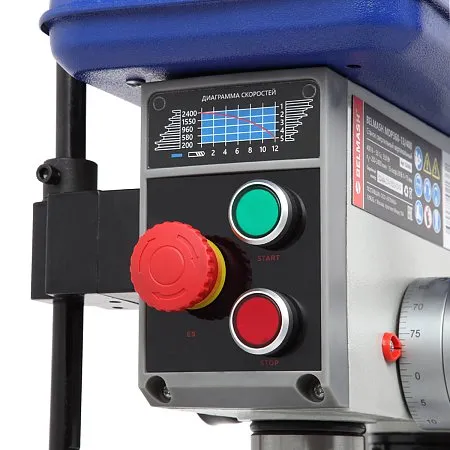

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.

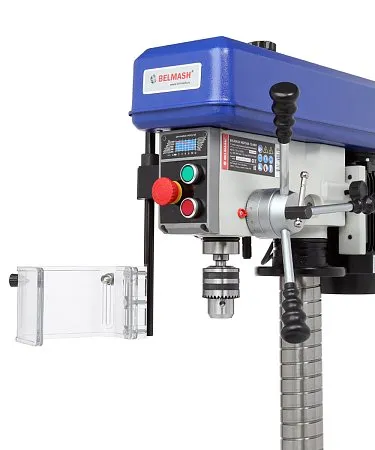

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания оборудования.
BELMASH MDP360-13/400
![](/upload/resize_cache/iblock/63a/hhfho4y8734ojykonlm6oua2k2qrquoa/240_240_2/S248A_preim_05.jpg)

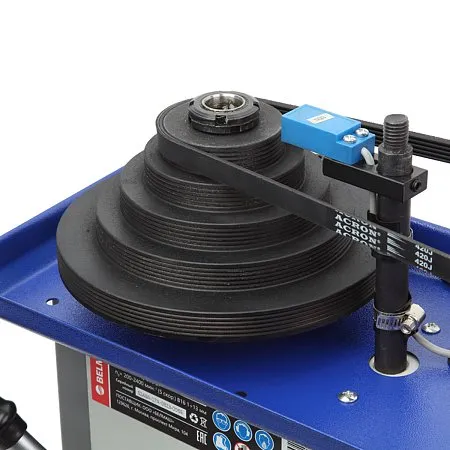

Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2400 об./мин)
![](/upload/resize_cache/iblock/dee/jw0l1iwxsmuqow6c9ovdecrwc36pw288/240_240_2/S248A_preim_04.jpg)

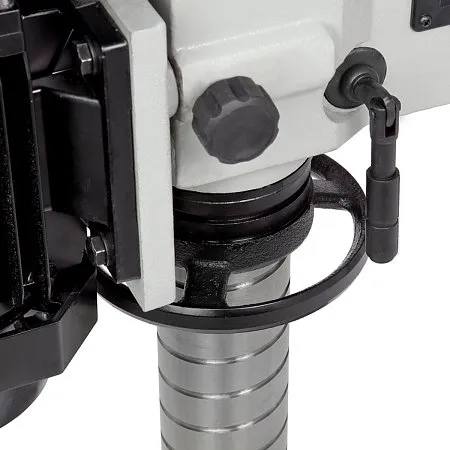

Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель/основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 70 мм, толщина стенки - 6 мм
![](/upload/resize_cache/iblock/baf/mbun83gwpxgeg4y7uqrkz9ycq7cmxvmx/240_240_2/S248A_preim_02.jpg)
Конструкция станка массивная и жёсткая. Основание, корпус головки и опорный маховик выполнены из чугуна
![](/upload/resize_cache/iblock/4f3/j9j9apnmrtr41ce6p3lodx7ovwdfmx83/240_240_2/S248A_preim_01.jpg)
Данная модель самая компактная в линейке сверлильных станков по металлу от BELMASH
![](/upload/resize_cache/iblock/186/oeeeit7v2z4rff3wel3xkpbxmooqiv82/240_240_2/S248A_preim_07.jpg)
Станок оснащен защитным ограждением сверлильного патрона с микровыключателем
![](/upload/resize_cache/iblock/a8f/b61mjqztzoyom0g3megcn2gv4vhl630e/240_240_2/S248A_08.jpg)

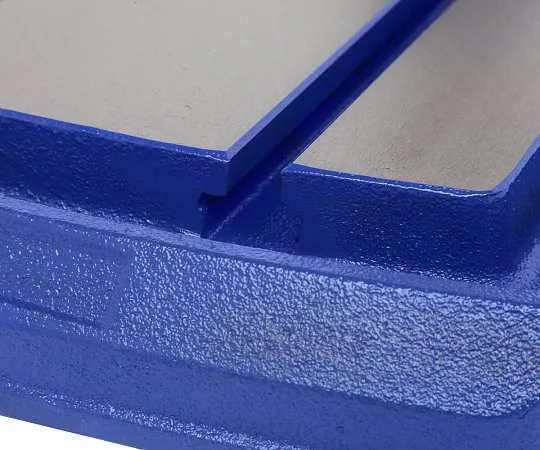

На рабочей поверхности основания имеются Т-образные пазы, в них устанавливаются тиски, которые надежно зафиксируют заготовку (тиски в комплект не входят)
![](/upload/resize_cache/iblock/5bf/j6ctc778ldhhtpbo4s16eq150p82caip/240_240_2/S248A_preim_08.jpg)
В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки.
При следующем включении нужно освободить аварийный выключатель, повернув его по
часовой стрелке, иначе станок не запустится.
![](/upload/resize_cache/iblock/63e/vlun1g067ibs9whupascmjjn6ov84i97/240_240_2/S248A_preim_06.jpg)

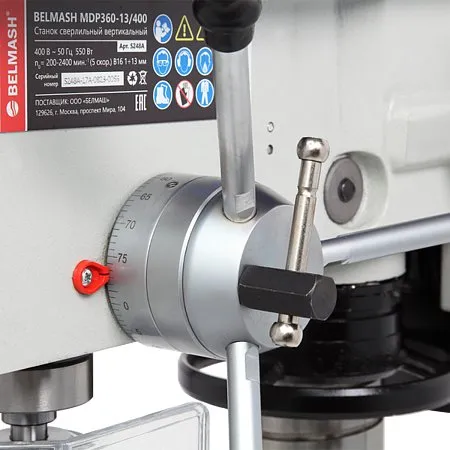

Механизм подачи сверлильного патрона оборудован усиленными эргономичными рукоятками
