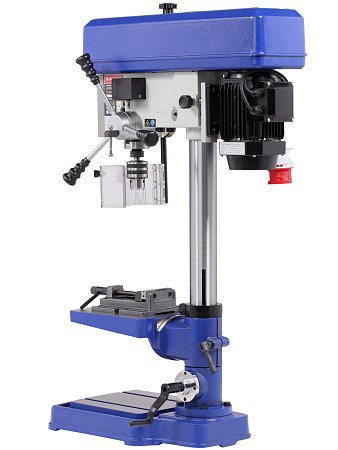

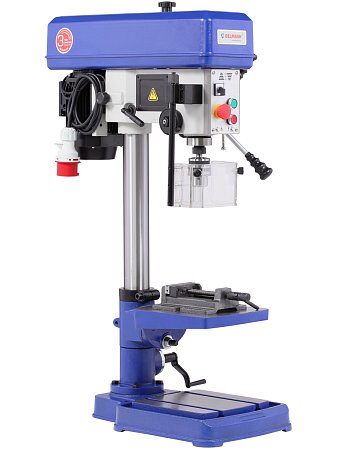

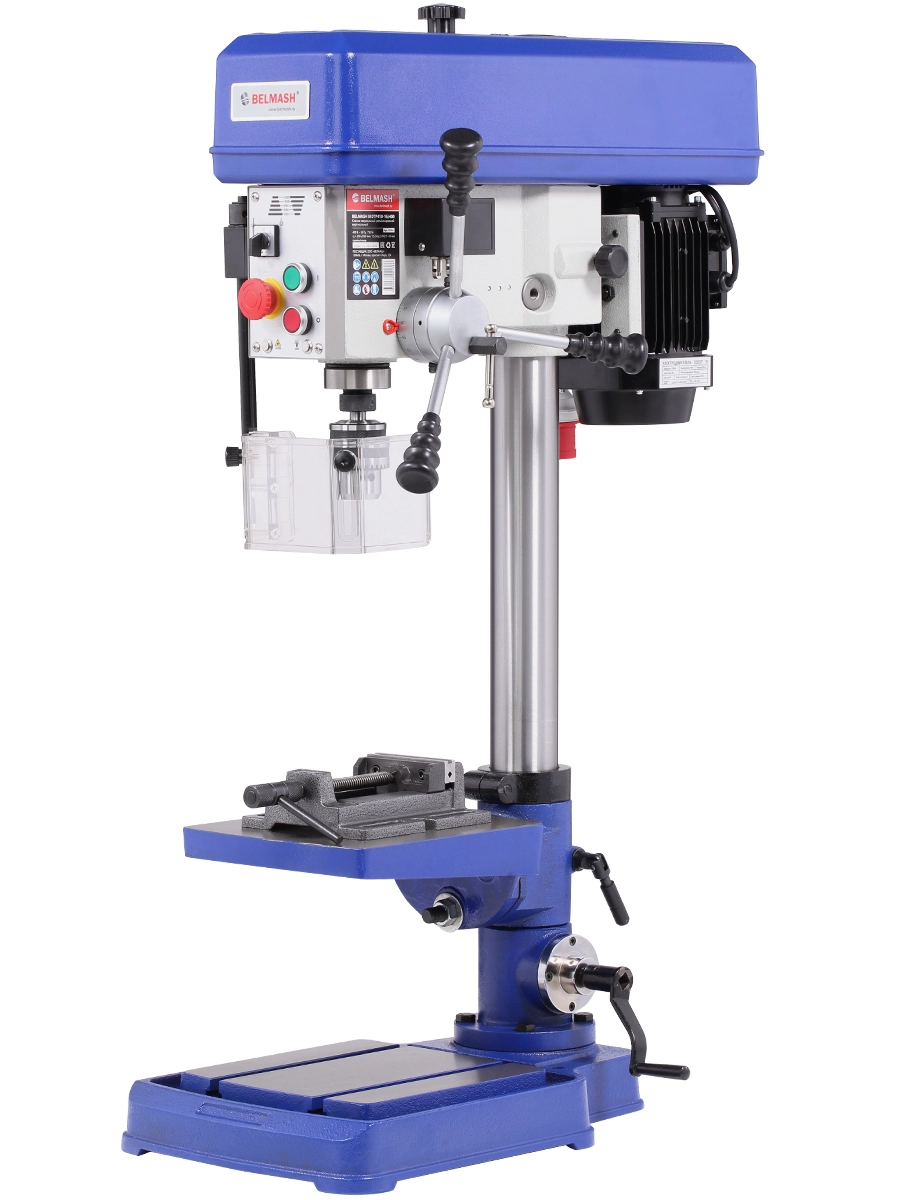

BELMASH MDTP410-16/400
Характеристики
Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Две функции: сверление и нарезание резьбы
- Работа с мягкими, твердыми металлами и древесиной
- Основание, корпус головки и стол выполнены из чугуна
- Асинхронный двигатель 750В с режимом работы S1
- Регулировка рабочего стола по высоте и настройка угла наклона от -45 до +45 градусов
- Пазы для установки тисков (на рабочем столе и основании)
- Регулировка положения сверлильной головки по высоте
- Лазерный указатель и подсветка
- Кнопка аварийного отключения
Конструкция

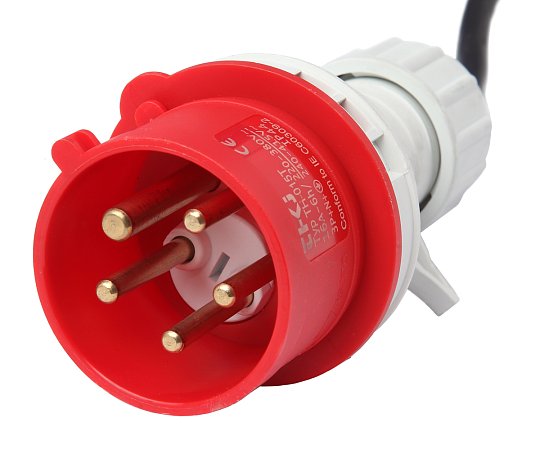

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

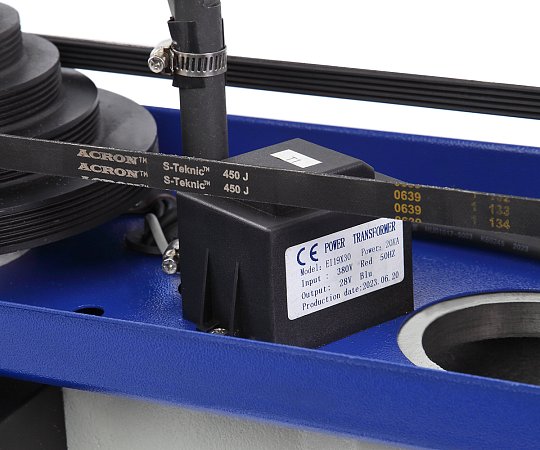

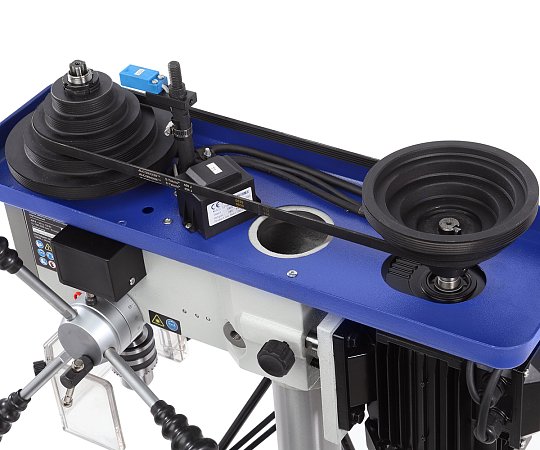

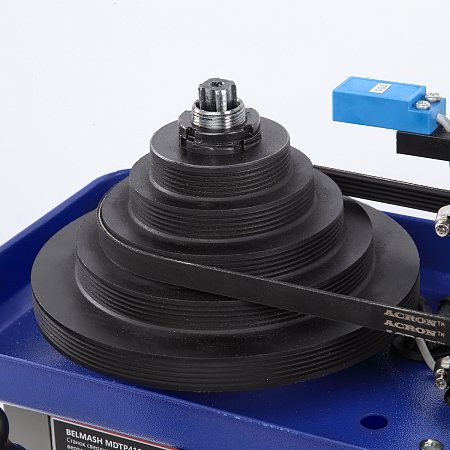

Станок способен сверлить отверстия с максимальным диаметром до 18 мм (в твердых металлах) и до 50 мм (в древесине). Максимальный диаметр нарезания резьбы - М12. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2350 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

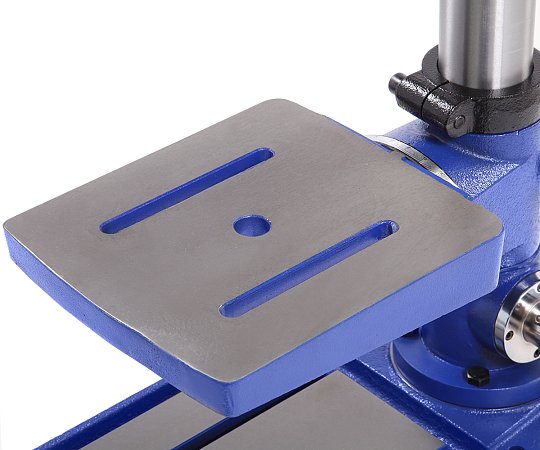

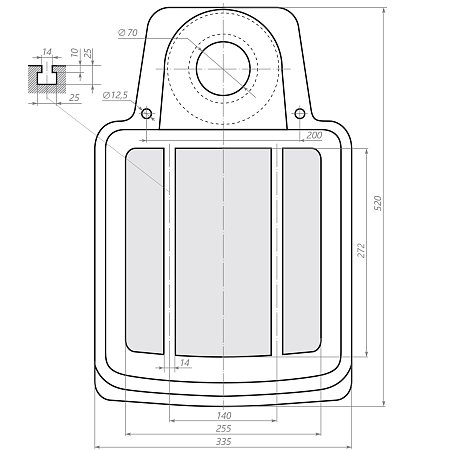

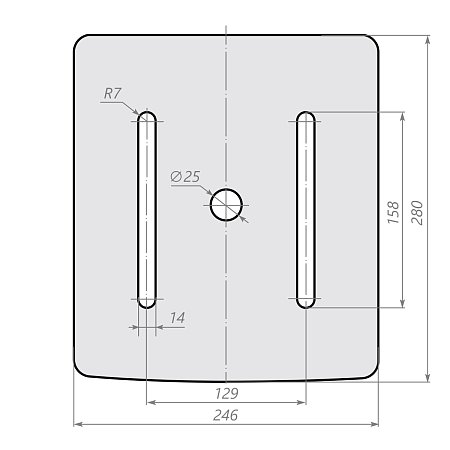

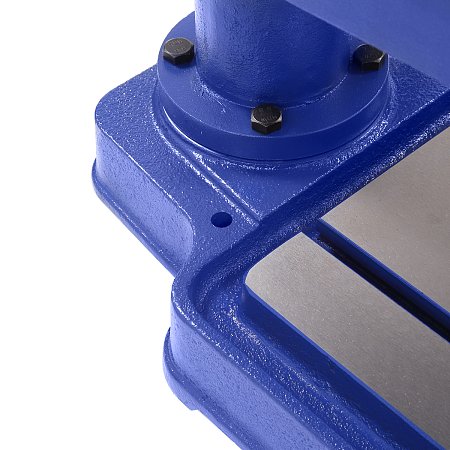

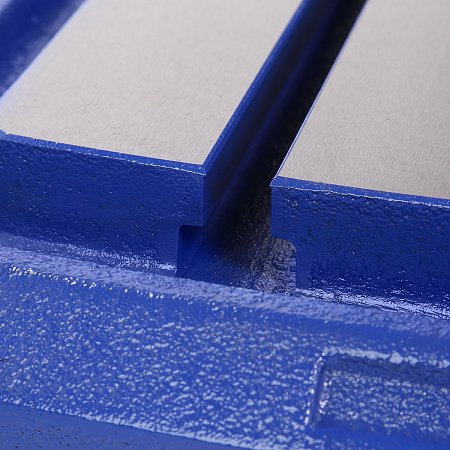

Рабочий стол имеет размер 275×245 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.
Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 100 мм.

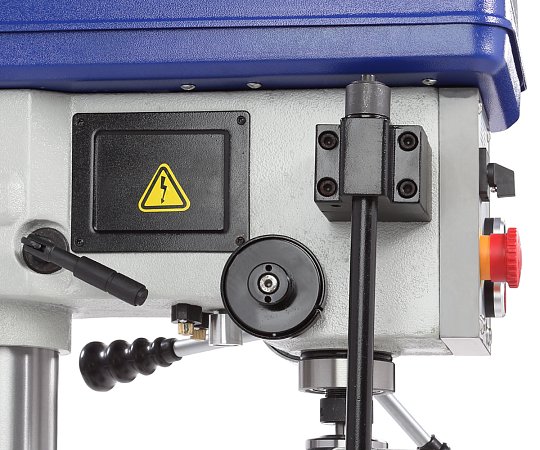

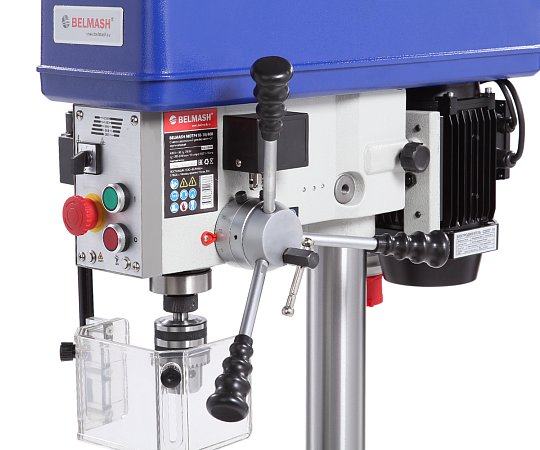

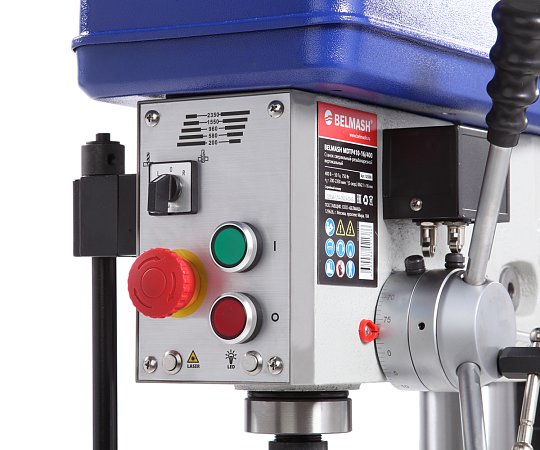

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

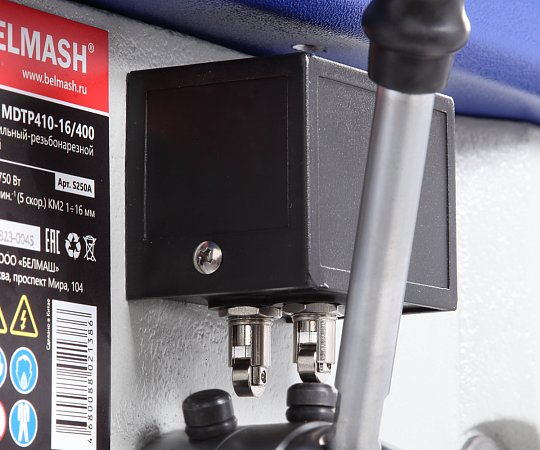

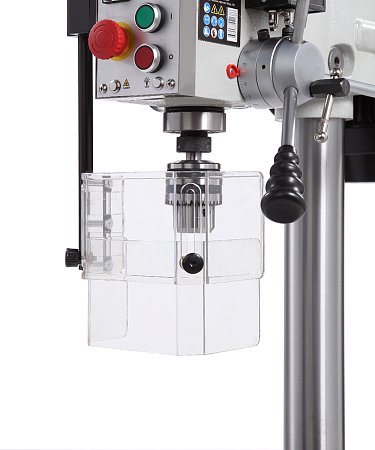

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания оборудования.
BELMASH MDTP410-16/400
![](/upload/resize_cache/iblock/82d/ipy83gf0riqytq1jty144mq6lb1l2id3/240_240_2/S250A_preim_05.jpg)
Станок работает в двух режимах: сверления и резьбонарезания. Максимальный диаметр нарезания резьбы - М12. Упрощает работу функция сверления отверстий на заданную глубину
![](/upload/resize_cache/iblock/d7a/q8ihbudrqzbgz1i6esqv5lu9ck5i6ped/240_240_2/S250A_preim_04.jpg)
Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2350 об./мин)
![](/upload/resize_cache/iblock/11c/2a8epfs83h1zanzhazfik2b06tz7a6u2/240_240_2/S250A_preim_01.jpg)
Конструкция станка массивная и жёсткая. Основание, корпус головки и стол выполнены из чугуна
![](/upload/resize_cache/iblock/bc9/va90cez9sb4moi5sm62pc5s1sy99gwrx/240_240_2/S250A_preim_09.jpg)

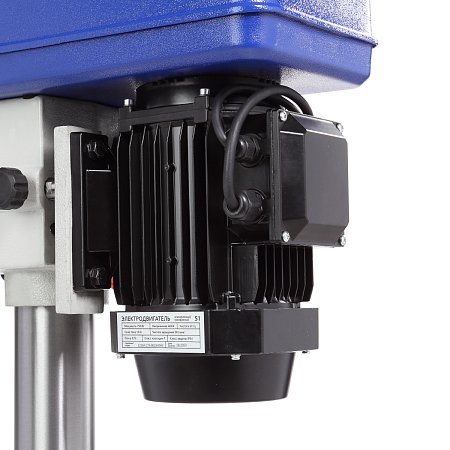

Станок оснащен асинхронным двигателем 750 В с режимом работы S1
![](/upload/resize_cache/iblock/404/cb0dfwwmfuzhs3tsgnbamw1kvwkise60/240_240_2/S250A_preim_03.jpg)

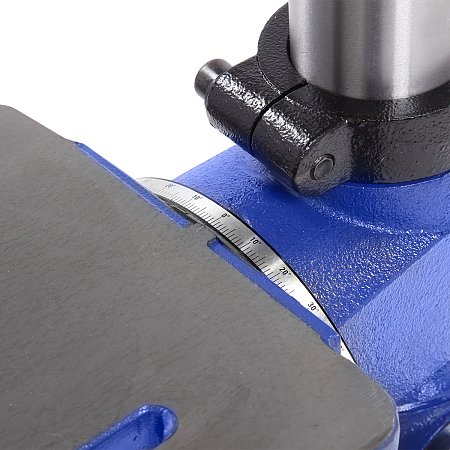

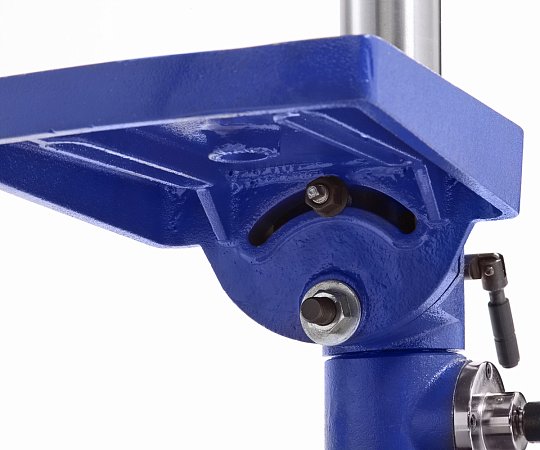

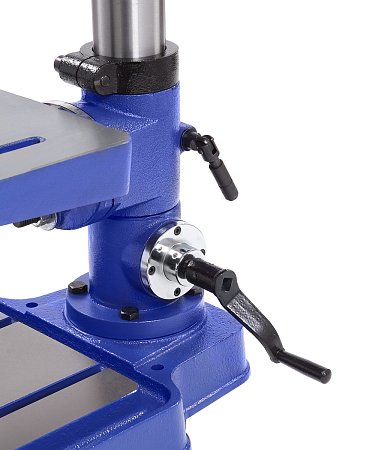

Рабочий стол имеет удобную настройку положения по высоте (ходовой винт), наклон регулируется от -45 до + 45 градусов.
![](/upload/resize_cache/iblock/61a/ged2qx3x0m744iov32ia6694l09qunzb/240_240_2/S250A_preim_02.jpg)
Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель-основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 70 мм, толщина стенки - 6 мм
![](/upload/resize_cache/iblock/ab8/07gucfgwvz54bj5ju2g9gwhxb7nz8sti/240_240_2/S250A_preim_05.jpg)

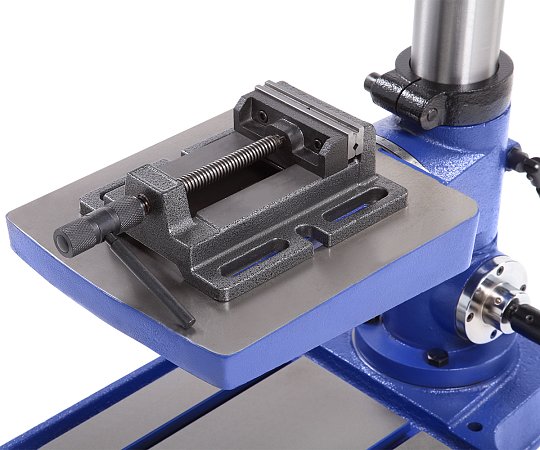

На поверхности рабочего стола и основания имеется по два паза для установки тисков которые надежно зафиксируют заготовку (тиски входят в комплект поставки)
![](/upload/resize_cache/iblock/92d/11bmw15v8gds8qd59fjgm3thdw2rtftn/240_240_2/S250A_preim_07.jpg)

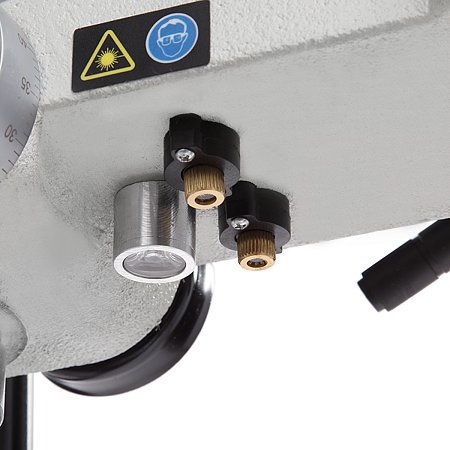

Лазерный указатель и подсветка служат для точного позиционирования заготовки
![](/upload/resize_cache/iblock/1bc/nw9kr8h70qnjc6sjf8uvv31b9bsxhy7v/240_240_2/S250A_preim_08.jpg)
В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки. При следующем включении нужно освободить аварийный выключатель, повернув его по часовой стрелке, иначе станок не запустится.
