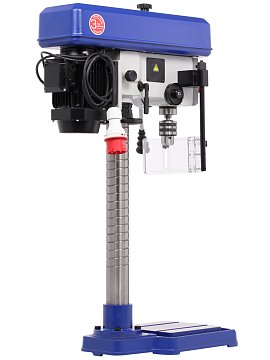

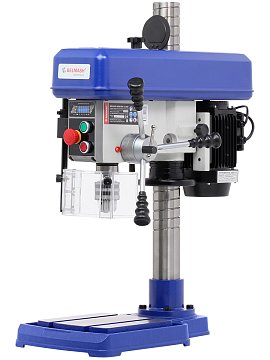

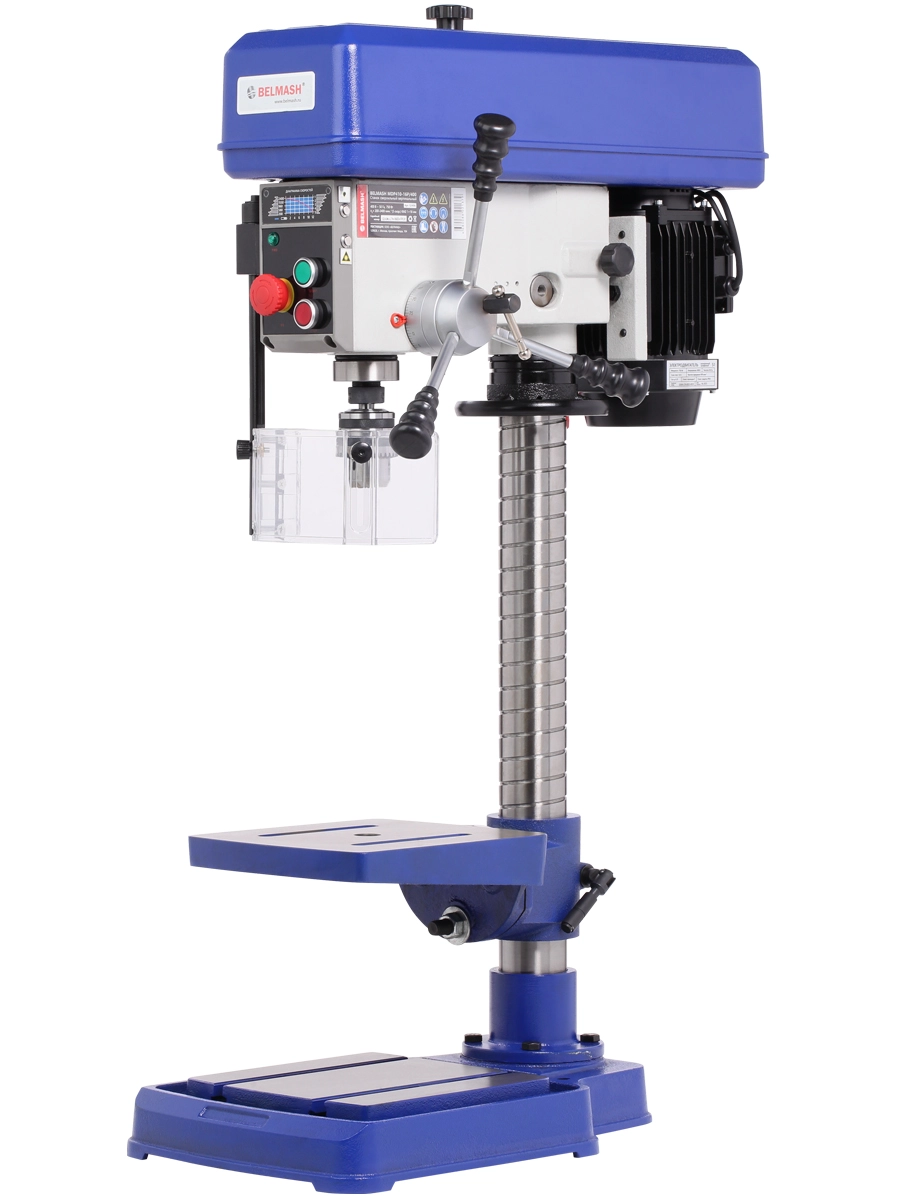

BELMASH MDP410-16P/400
Характеристики

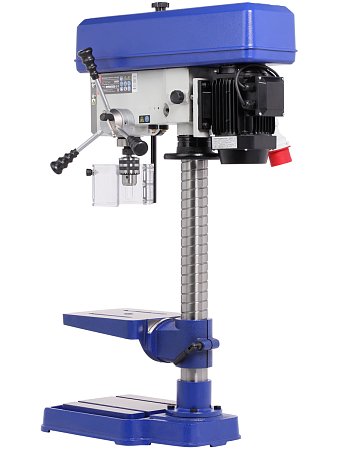

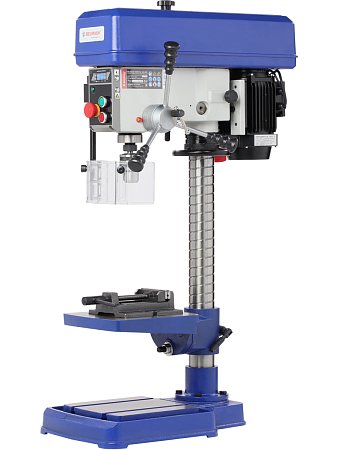

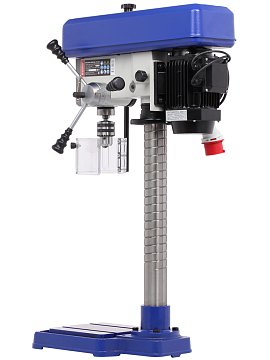

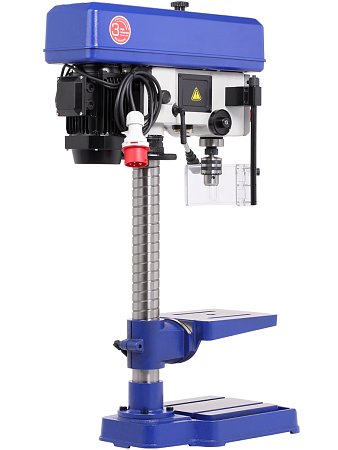

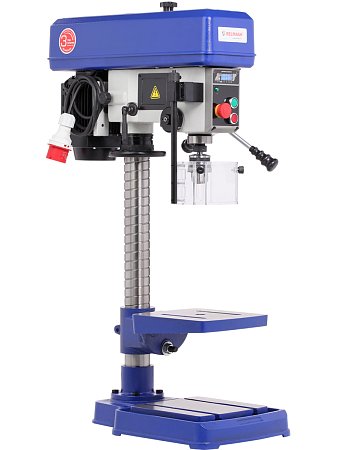

Станок BELMASH MDP410-16P/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Работа с мягкими, твердыми металлами и древесиной
- Регулировка положения сверлильной головки по высоте
- Основание, корпус головки, стол и и опорный маховик выполнены из чугуна
- Регулировка рабочего стола по высоте и настройка угла наклона от -45 до +45 градусов
- Пазы для установки тисков (на рабочем столе и основании)
- Лазерный указатель и подсветка
- Кнопка аварийного отключения
Конструкция

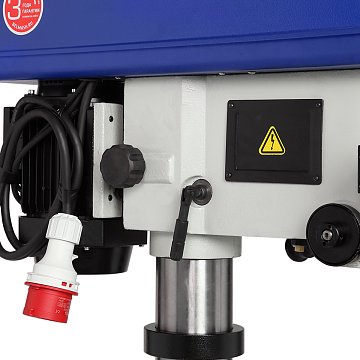

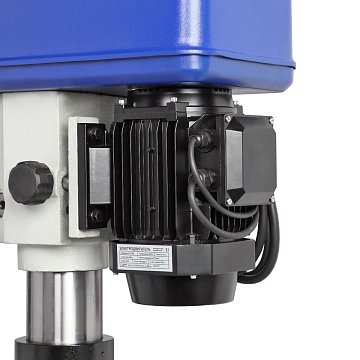

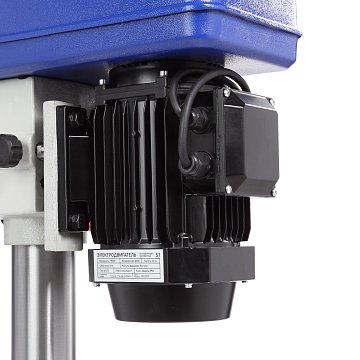

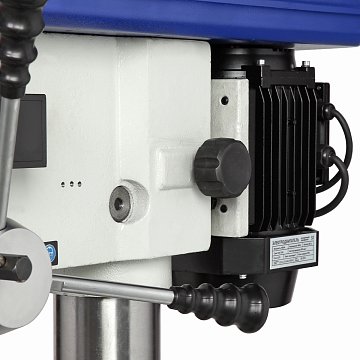

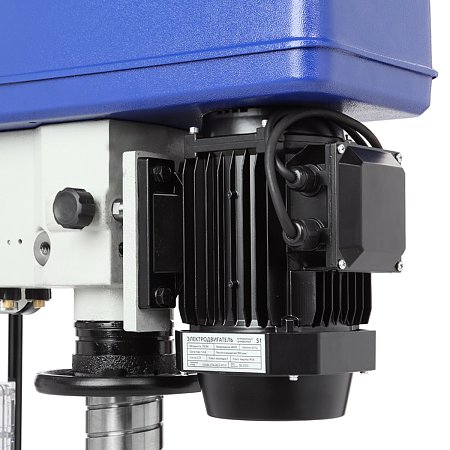

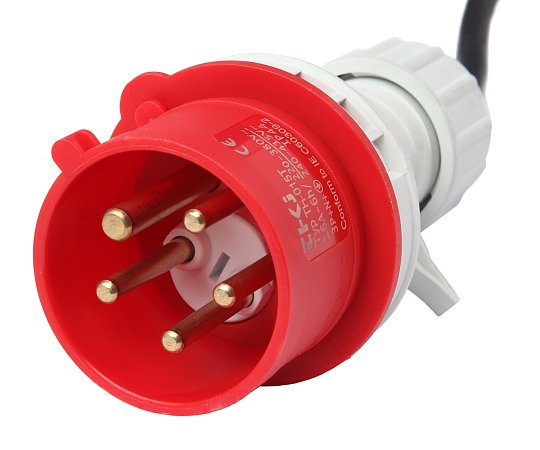

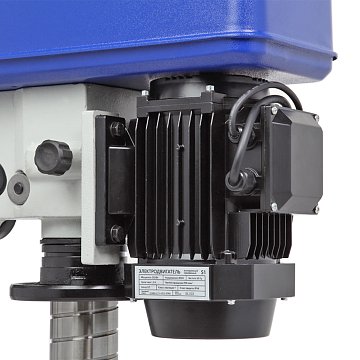

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

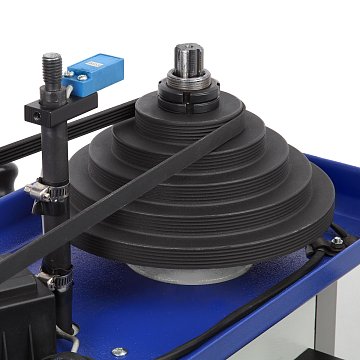

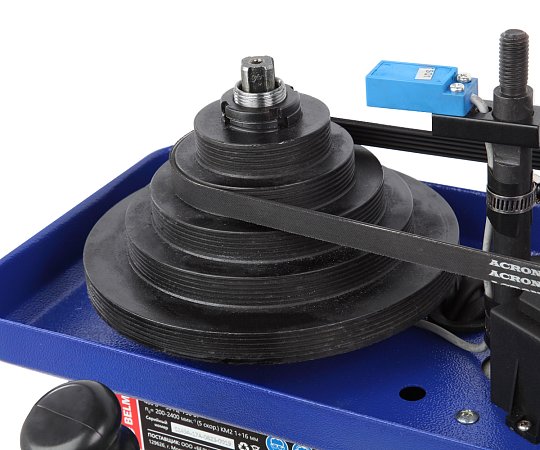

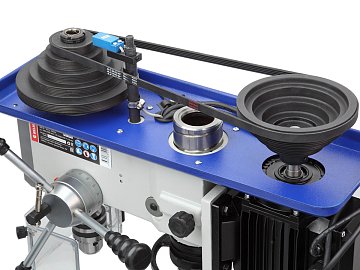

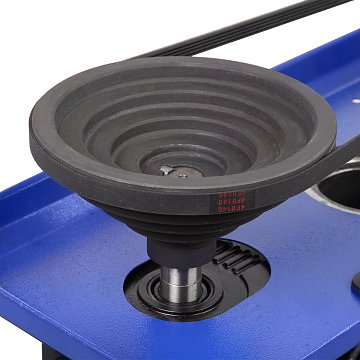

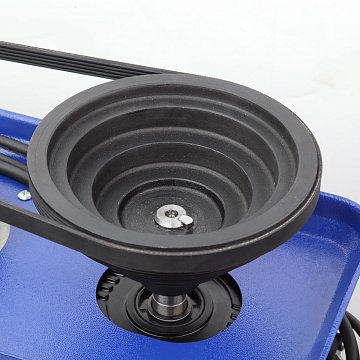

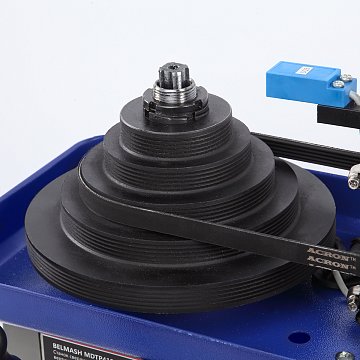

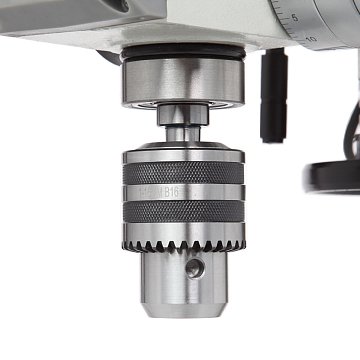

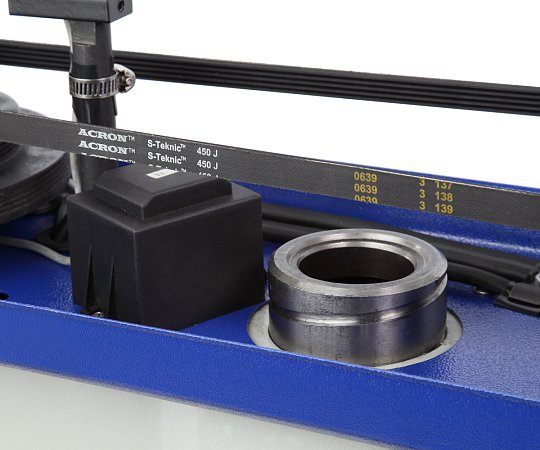

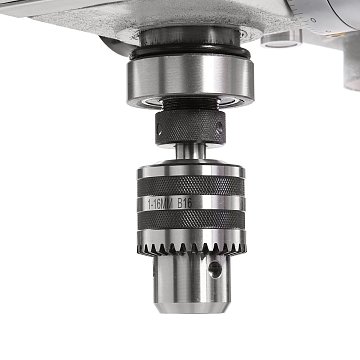

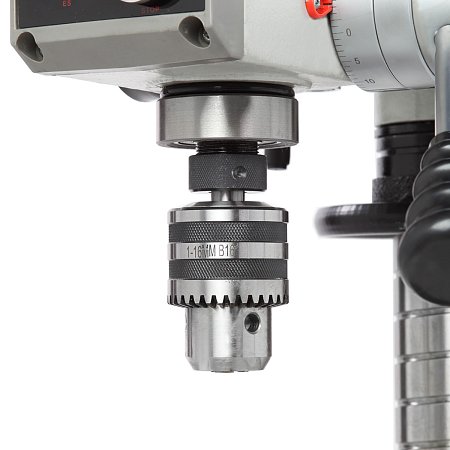

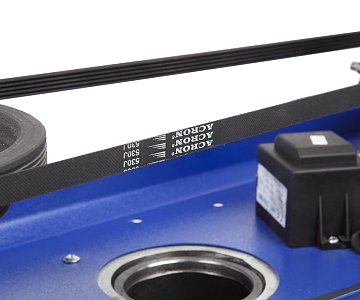

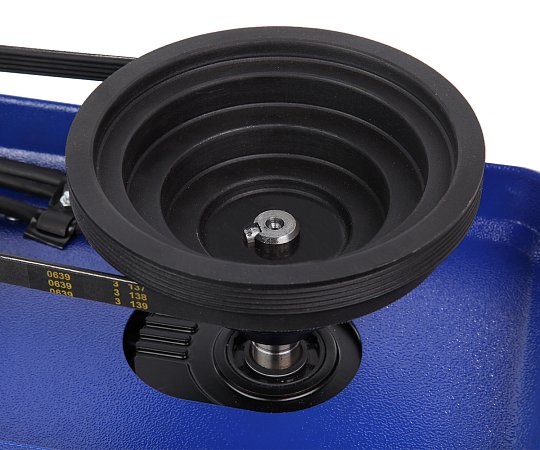

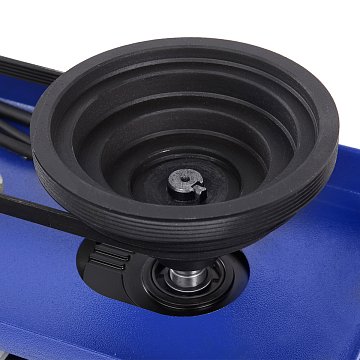

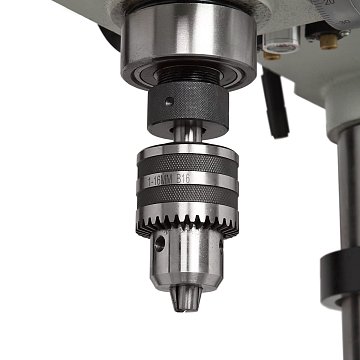

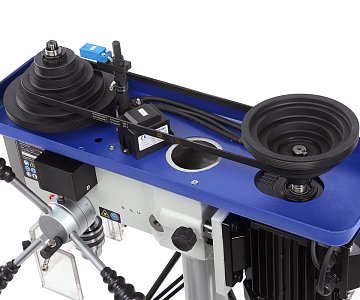

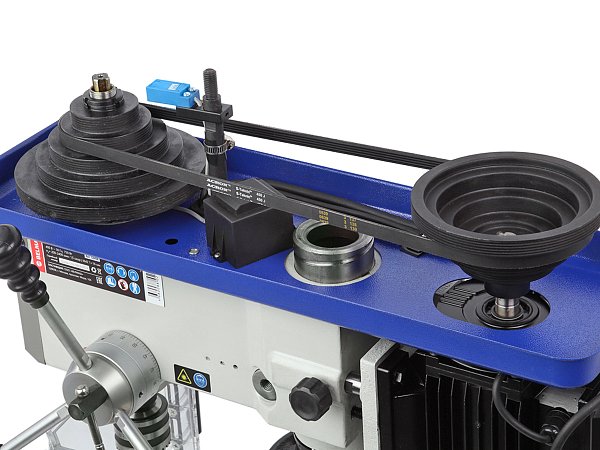

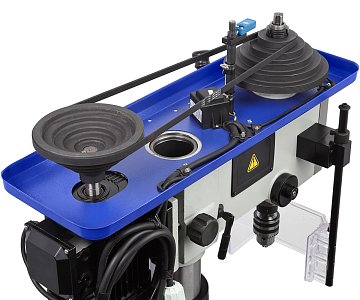

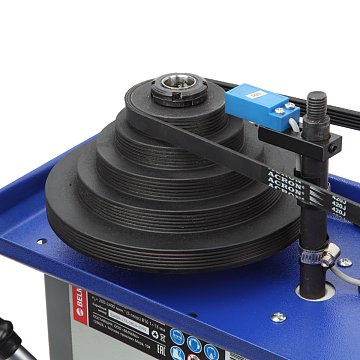

Станок способен сверлить отверстия с максимальным диаметром до 20 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

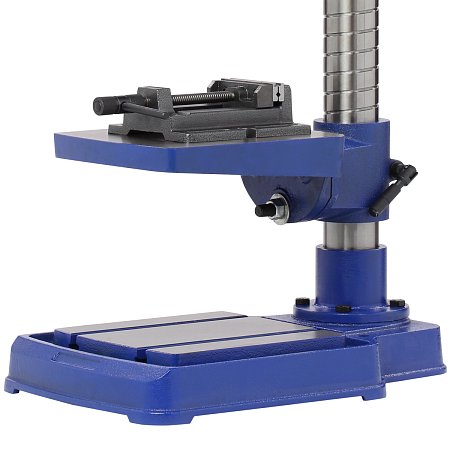

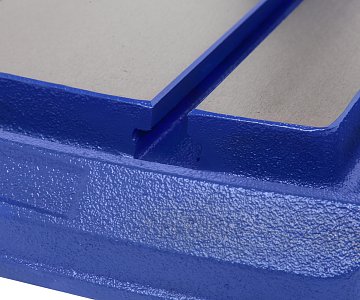

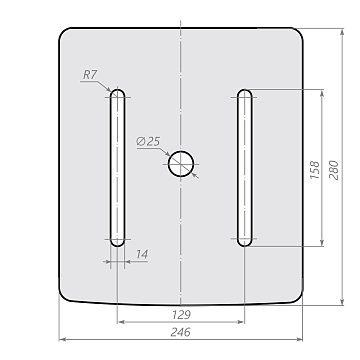

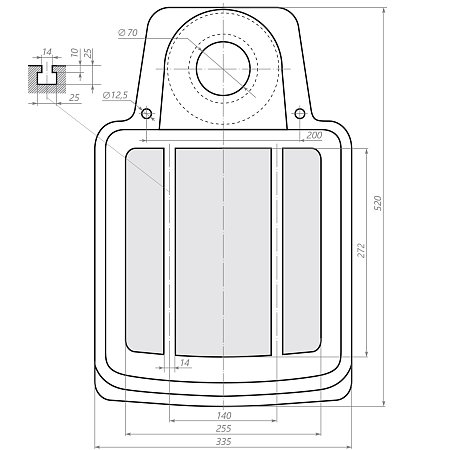

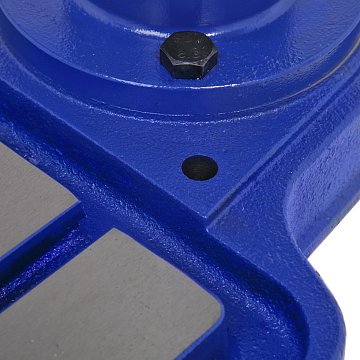

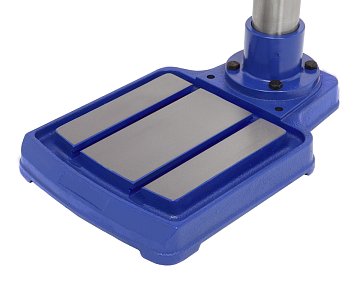

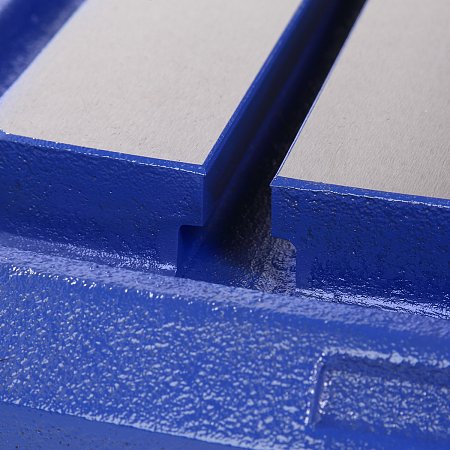

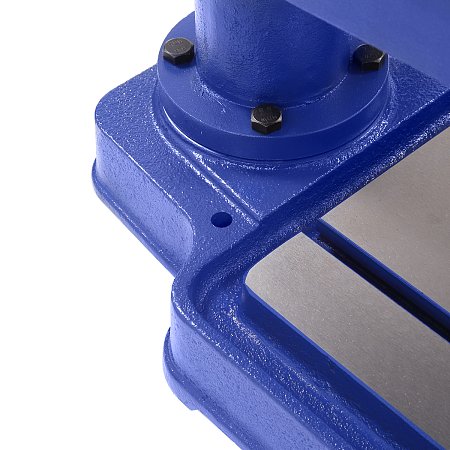

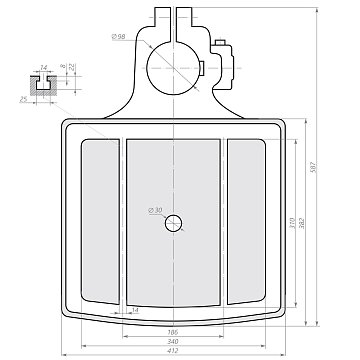

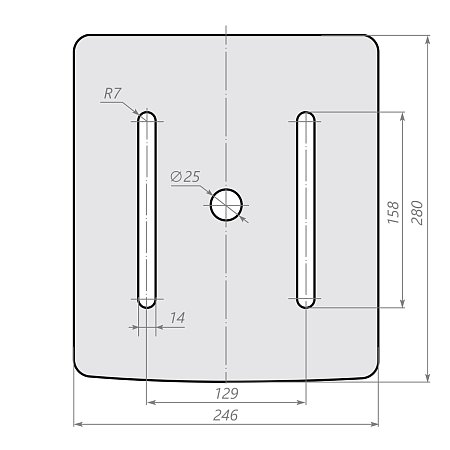

Рабочий стол имеет размер 277×246 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.

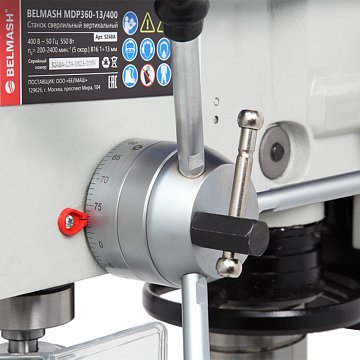

Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 90 мм.

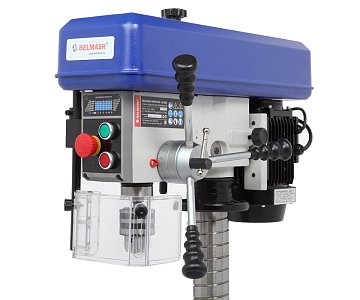

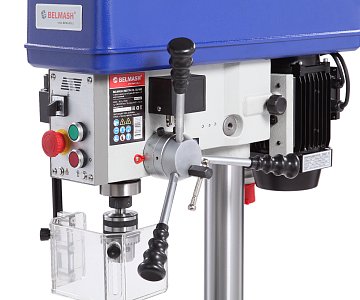

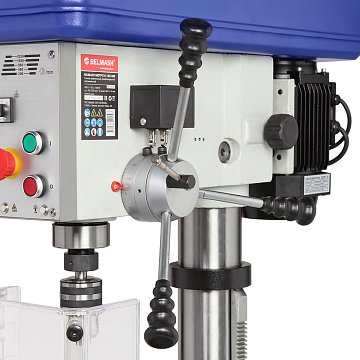

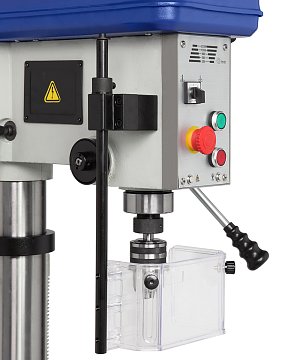

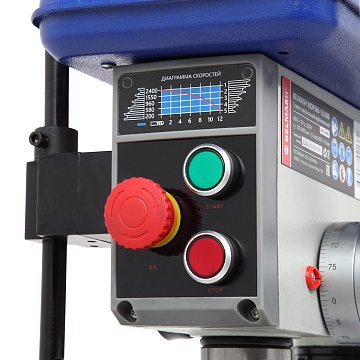

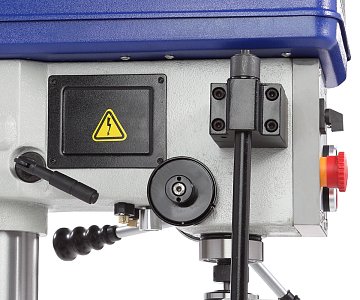

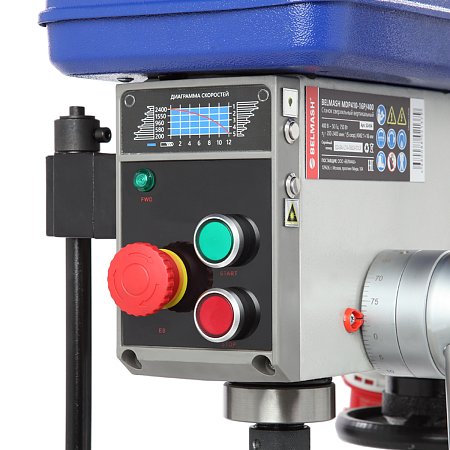

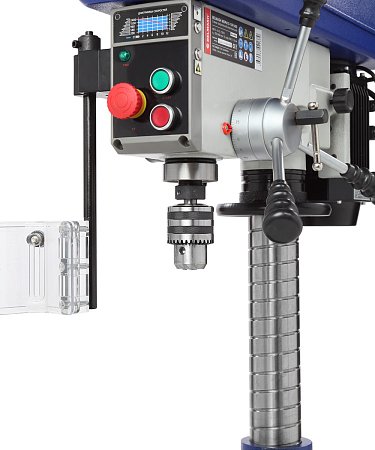

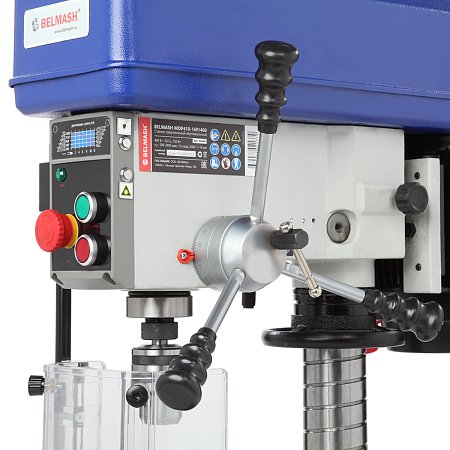

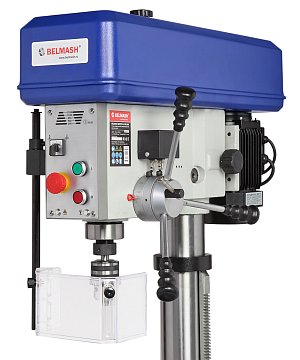

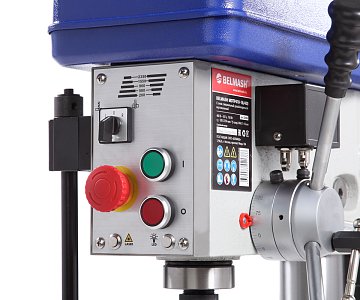

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

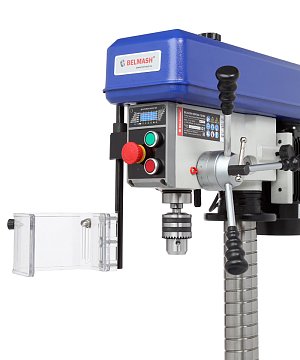

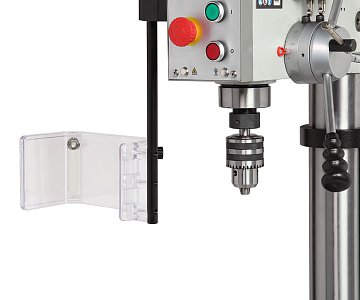

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания оборудования.
BELMASH MDP410-16P/400
![](/upload/resize_cache/iblock/a51/svqj5hgze7ssd4iqxjtvk7hcw1owc2b4/240_240_2/S249A_preim_05.jpg)
Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2400 об./мин)
![](/upload/resize_cache/iblock/da6/axivcm801owbsczs58usj9xlqhnxj4e6/240_240_2/S249A_preim_01.jpg)

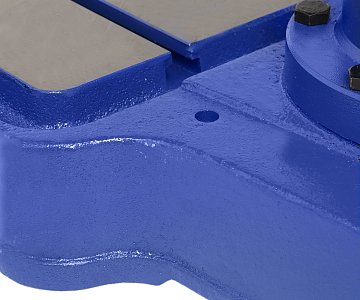

Конструкция станка массивная и жёсткая. Основание, корпус головки стол и и опорный маховик выполнены из чугуна
![](/upload/resize_cache/iblock/9e0/lcuklz7n67ozqyw6bzi3uw7m1fmricmw/240_240_2/S249A_preim_02.jpg)

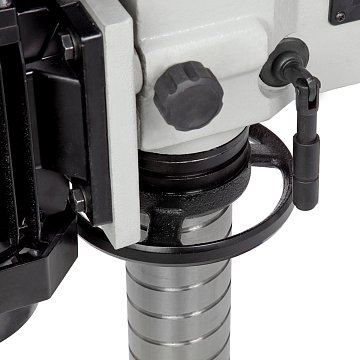

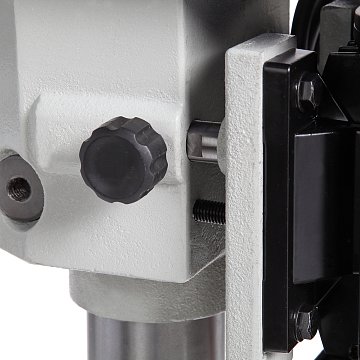

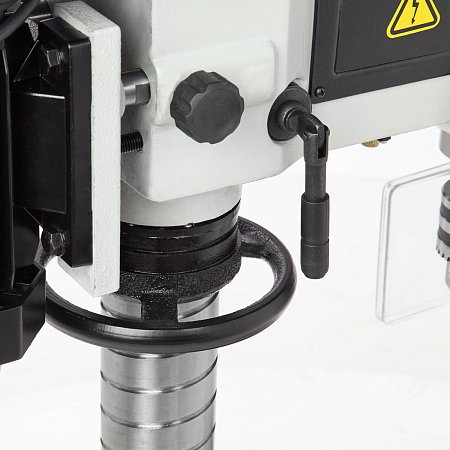

Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель-основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 70 мм, толщина стенки - 6 мм
![](/upload/resize_cache/iblock/852/gaqs9lmp106eacrapohryc3493wgif3h/240_240_2/S249A_preim_03.jpg)

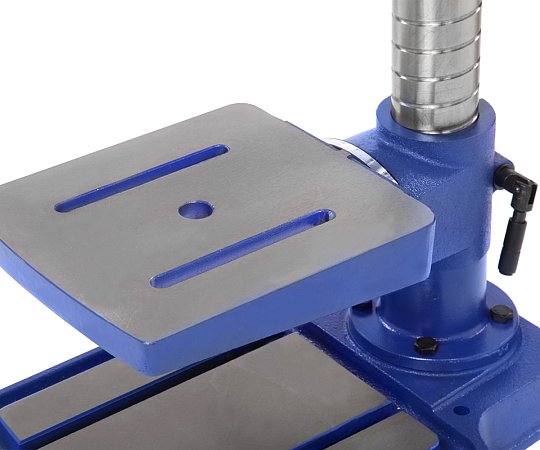

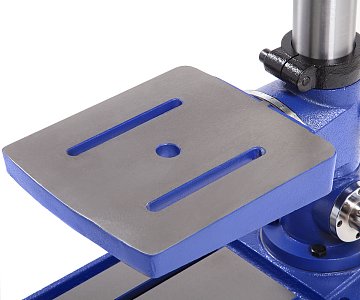

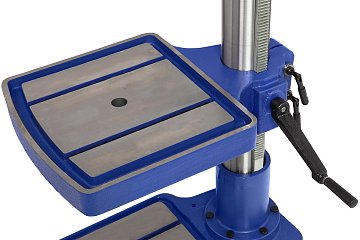

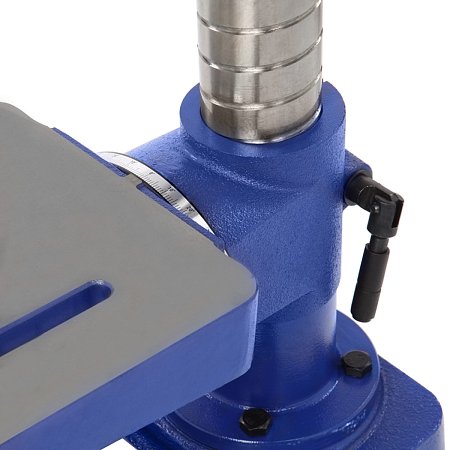

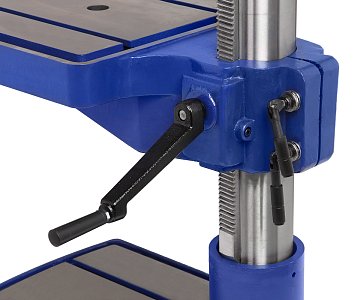

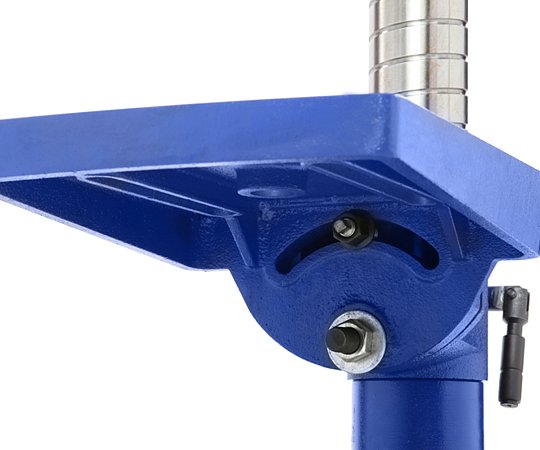

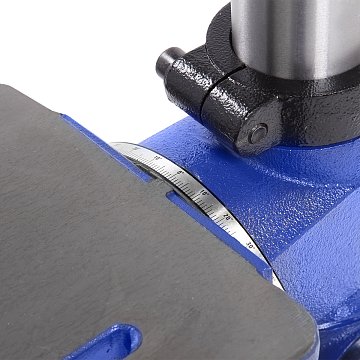

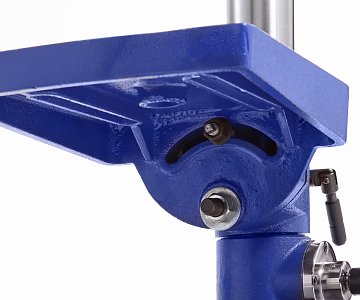

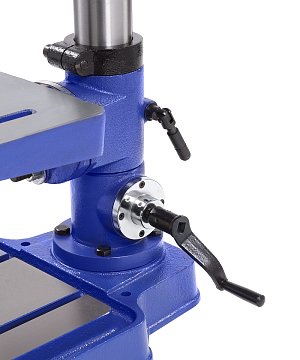

Рабочий стол имеет регулировку по высоте и настройку угла от -45 до +45 градусов.
![](/upload/resize_cache/iblock/79c/tyeyt54n1drvk0e2umc1ljd6kwl1lmss/240_240_2/S249A_preim_06.jpg)

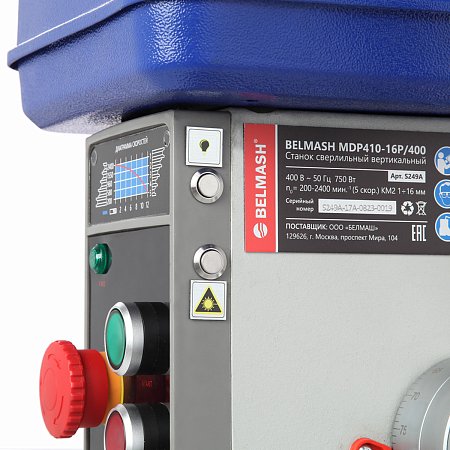

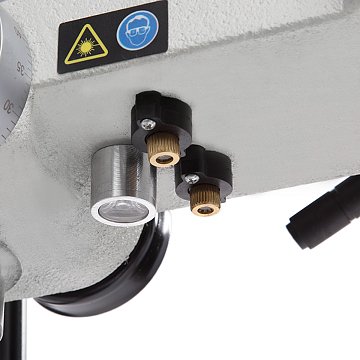

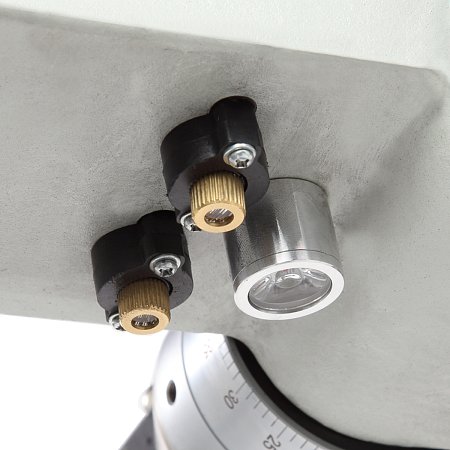

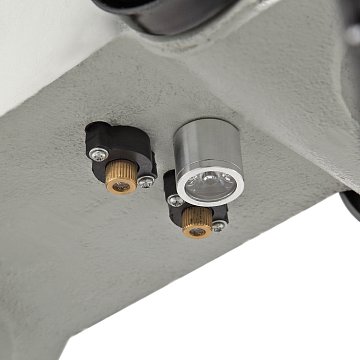

Лазерный указатель и подсветка служат для точного позиционирования заготовки
![](/upload/resize_cache/iblock/09b/q0p88bin1zz8lko3k2i5jyv9njgr57ma/240_240_2/S249A_preim_04.jpg)

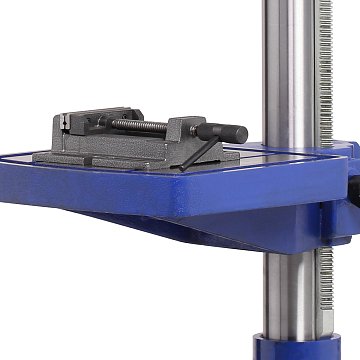

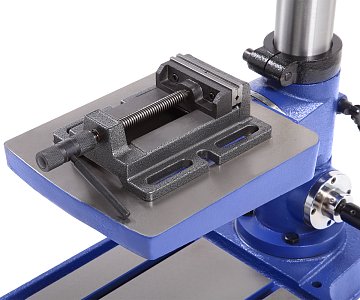

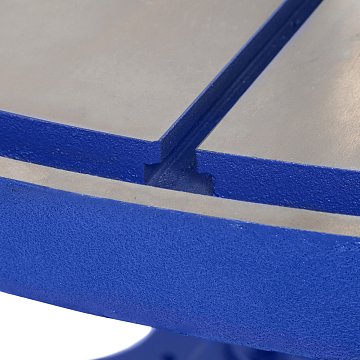

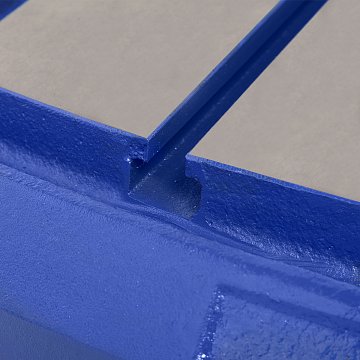

На поверхности рабочего стола и основания имеется по два паза, в них устанавливаются тиски, которые надежно фиксируют заготовку (тиски входят в комплект поставки)
![](/upload/resize_cache/iblock/d67/7vsgpxkdb6d53j2yhaptane9k8qog499/240_240_2/S249A_preim_07.jpg)

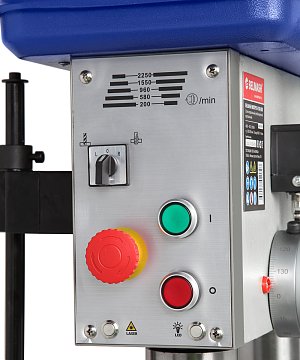

В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки. При следующем включении нужно освободить аварийный выключатель, повернув его по часовой стрелке, иначе станок не запустится.
![](/upload/resize_cache/iblock/399/duzxf4n2gttbqkyurgtorux7718knatl/240_240_2/S249A_preim_08.jpg)

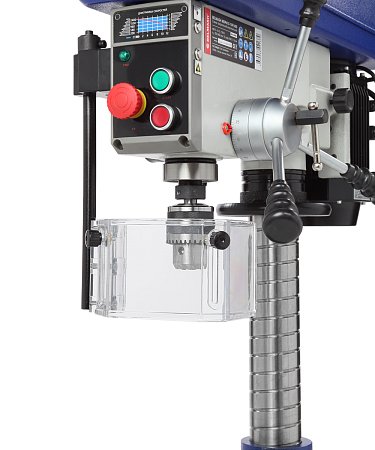

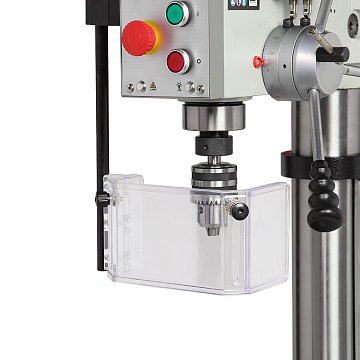

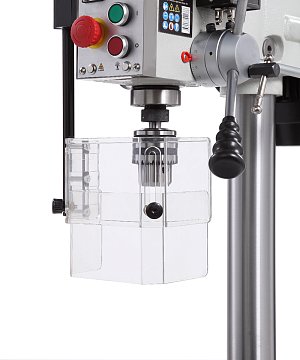

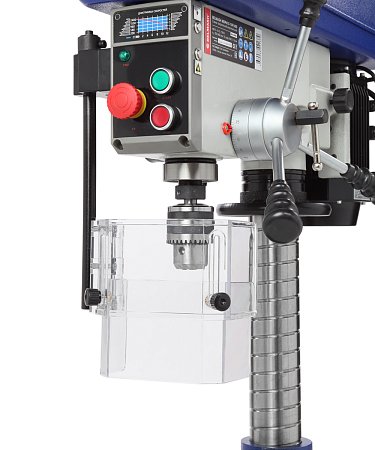

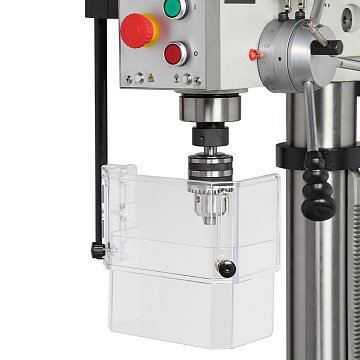

Станок оснащен защитным ограждением сверлильного патрона с микровыключателем
