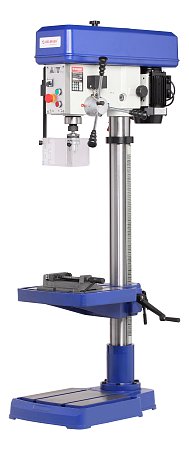

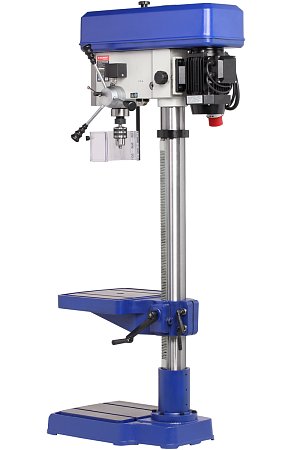

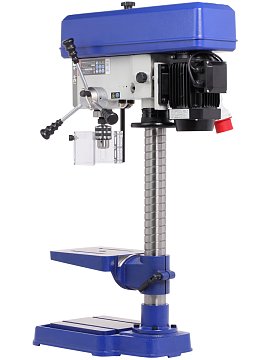

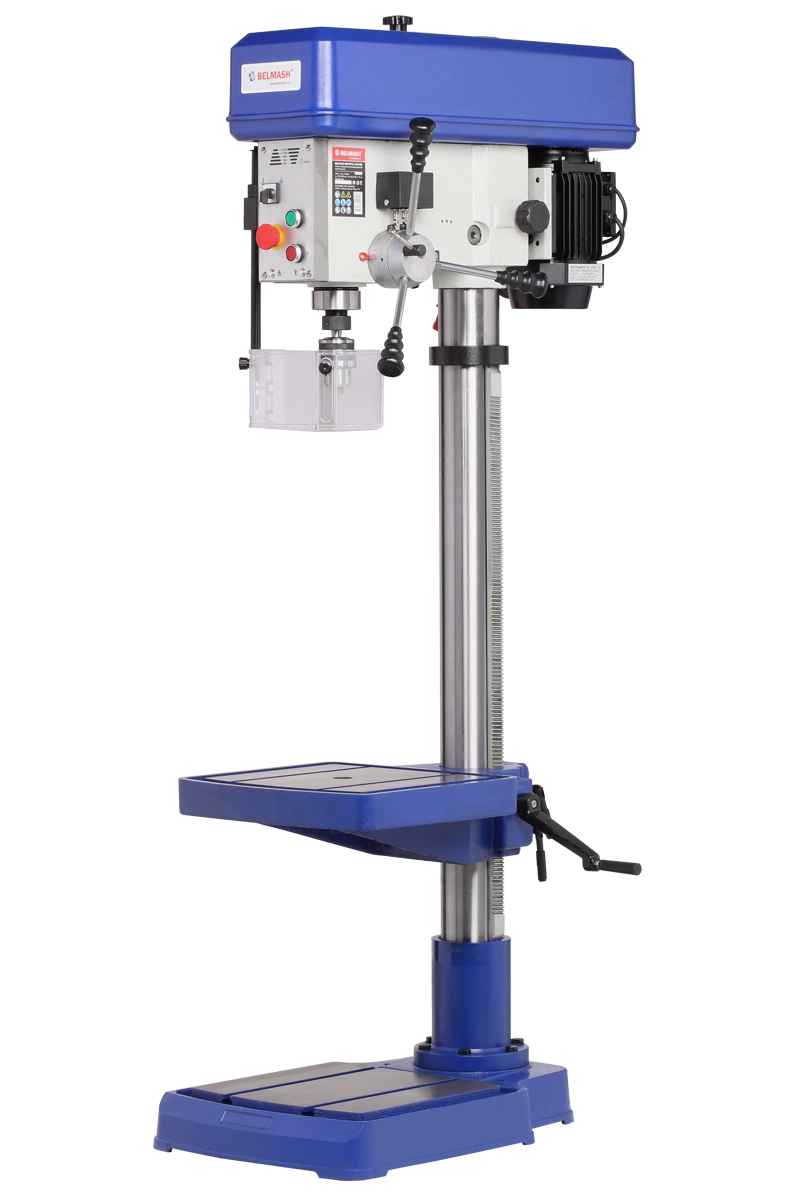

BELMASH MDTP510-16F/400
Характеристики
Станок MDTP510-16F/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Две функции: сверление и нарезание резьбы
- Работа с мягкими, твердыми металлами и древесиной
- Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна
- Асинхронный двигатель 1100 В с режимом работы S1
- Регулировка рабочего стола по высоте
- Пазы для установки тисков (на рабочем столе и основании)
- Регулировка положения сверлильной головки по высоте
- Лазерный указатель и подсветка
- Кнопка аварийного отключения
Конструкция

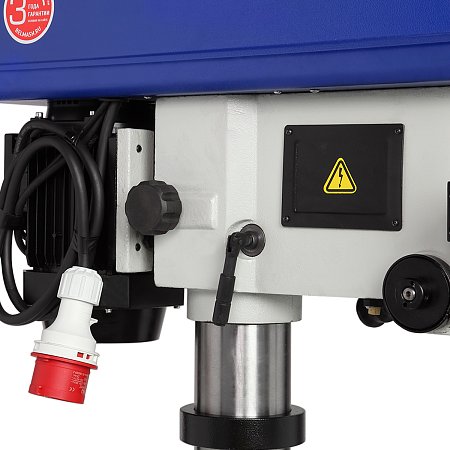

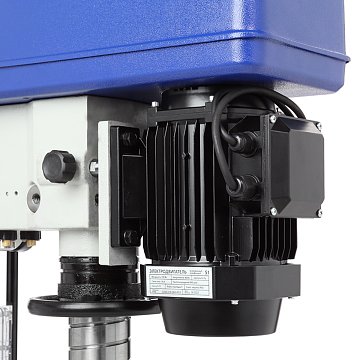

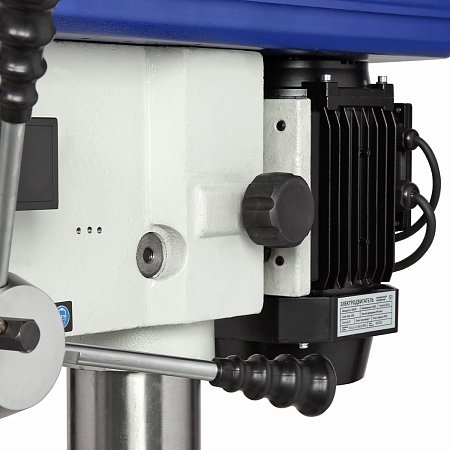

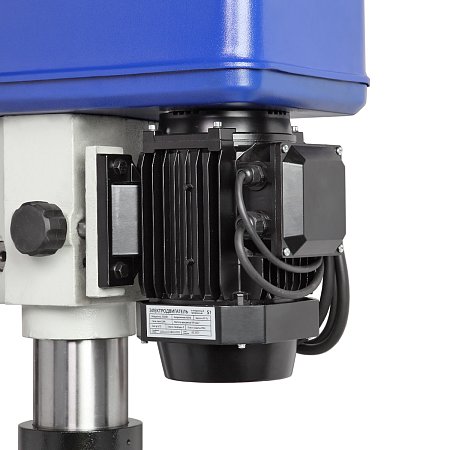

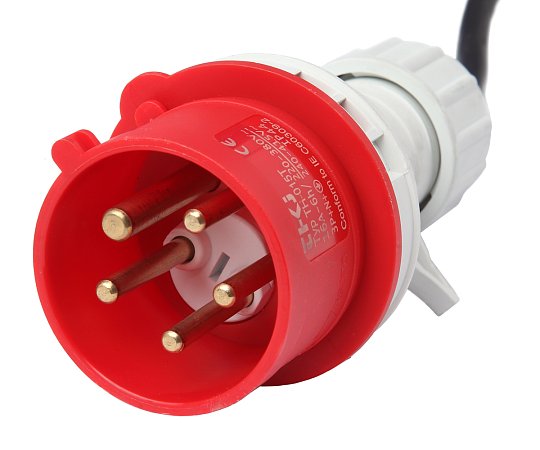

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 1100 Вт, режим работы S1. Модель имеет напольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

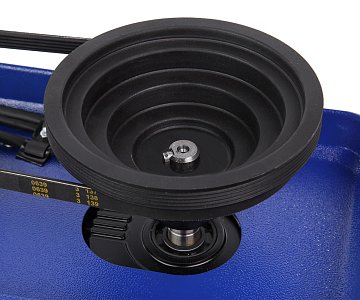

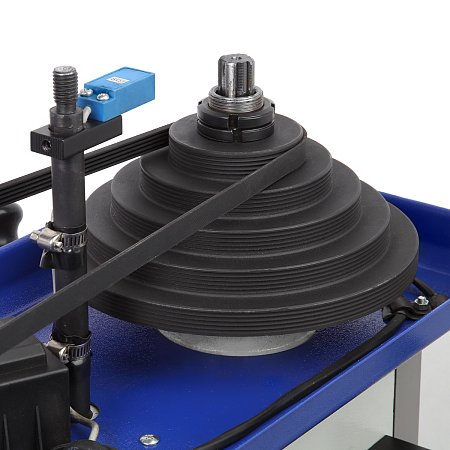

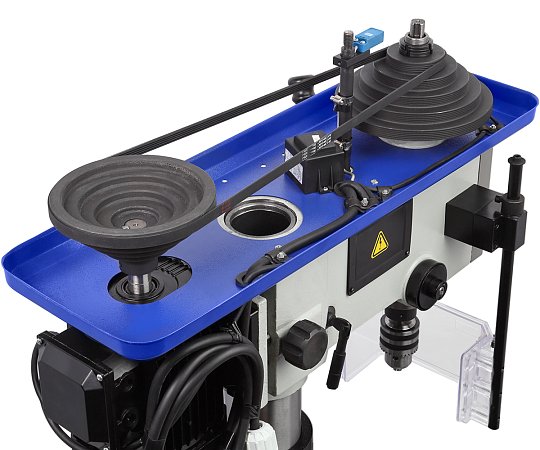

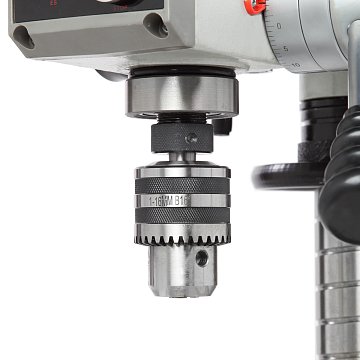

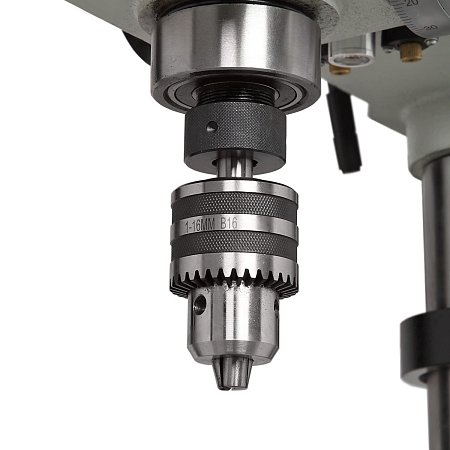

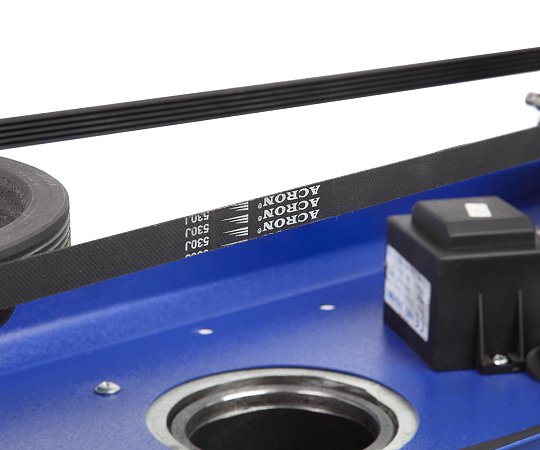

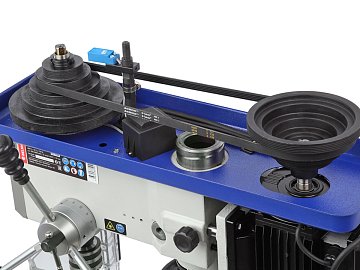

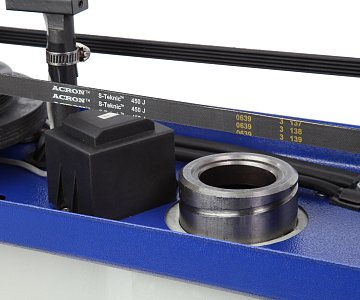

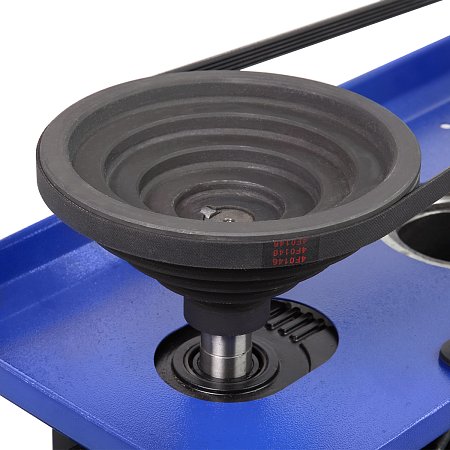

Станок способен сверлить отверстия с максимальным диаметром до 32 мм (в мягких металлах), до 28 мм (в твердых металлах) и до 70 мм (в древесине). Максимальный диаметр нарезания резьбы - М16. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2250 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

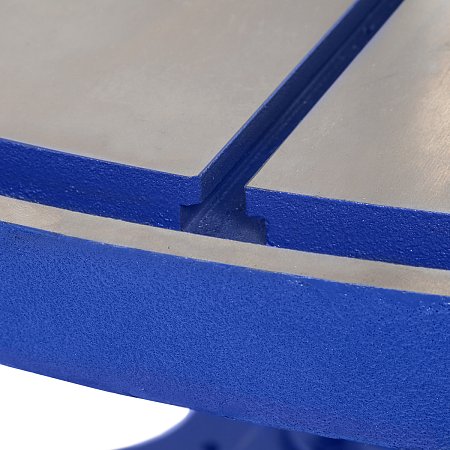

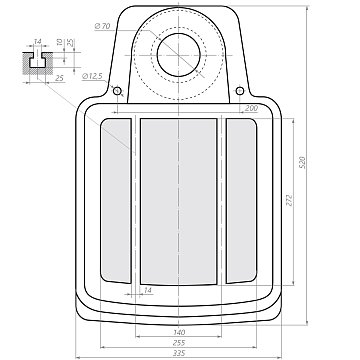

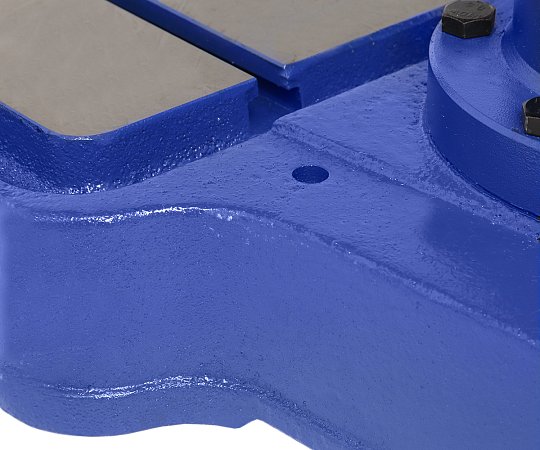

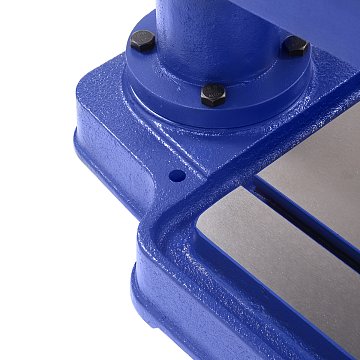

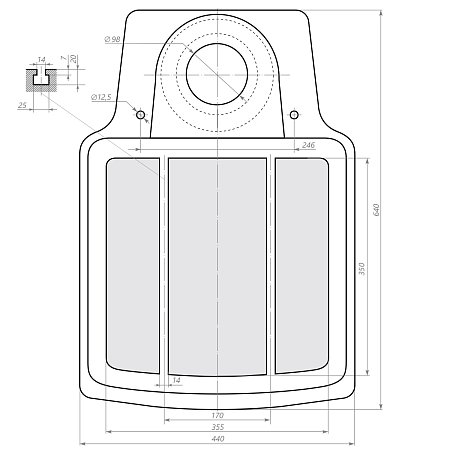

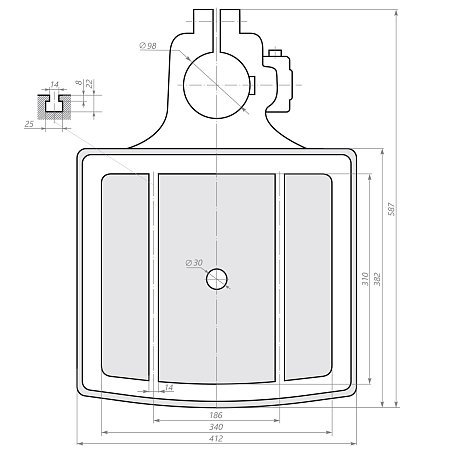

Рабочий стол имеет размер 412×382 мм, на столе имеются два Т-образных паза под установку тисков или других зажимов. Стол способен выдерживать нагрузку до 50 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 355×350 мм, на которую также можно устанавливать тиски (входят в комплект поставки).
Максимальное расстояние между шпинделем и основанием составляет 1200 мм, расстояние от колонны до оси шпинделя составляет 255 мм. Колонна стальная, толстостенная, имеет диаметр 98 мм и толщину стенки - 14 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 135 мм.

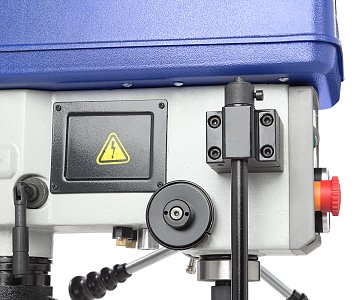

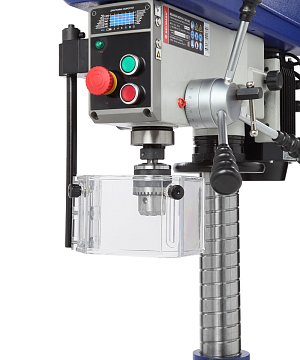

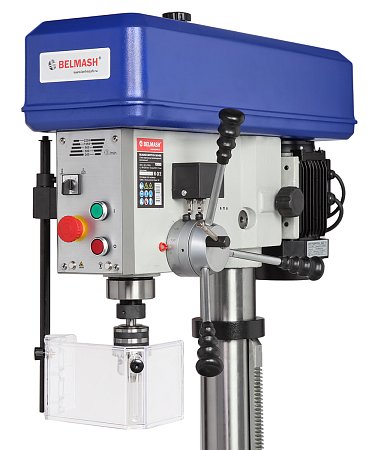

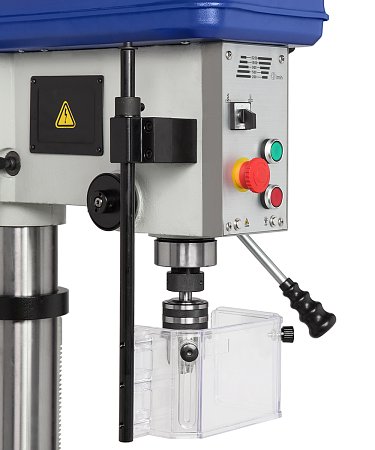

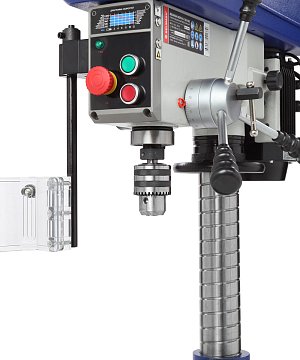

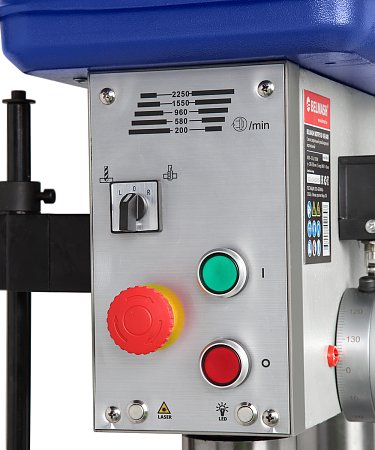

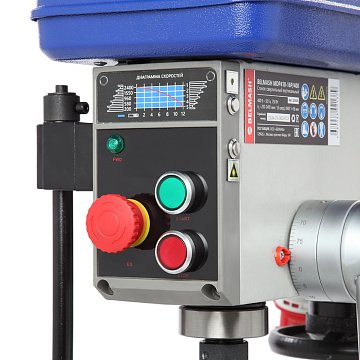

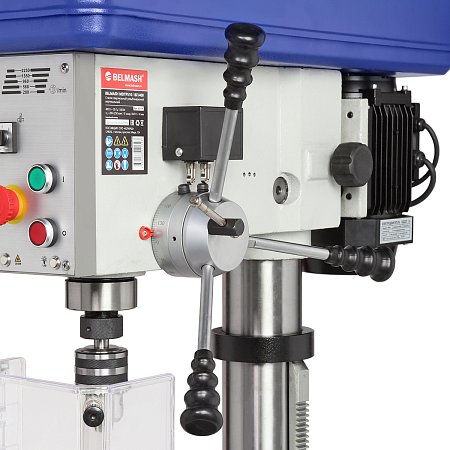

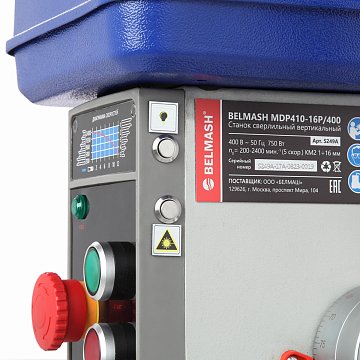

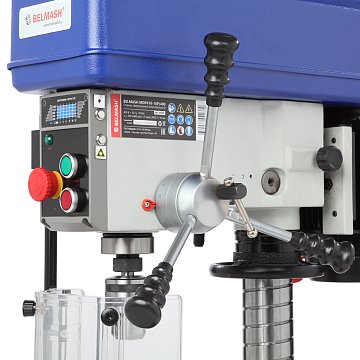

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

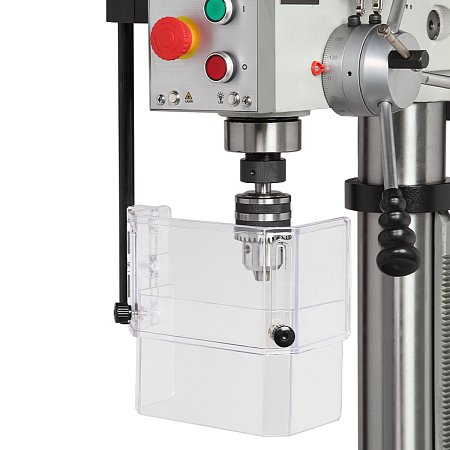

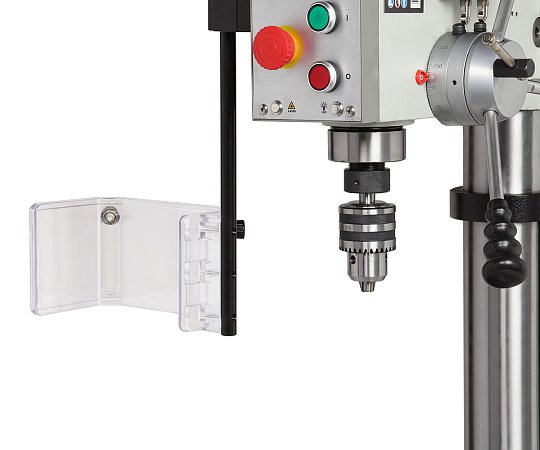

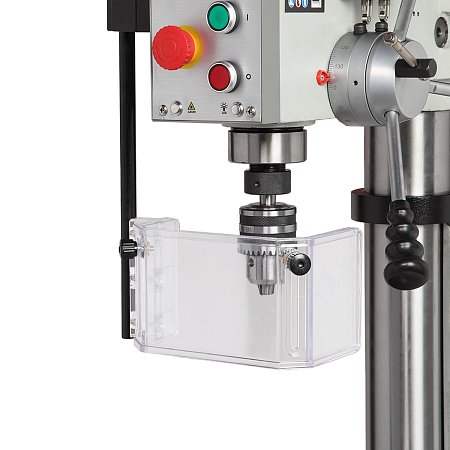

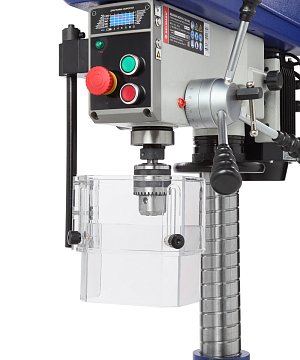

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания оборудования.
BELMASH MDTP510-16F/400
![](/upload/resize_cache/iblock/ae5/i5yvpki6j0vg3iqje0dpqj1fqb46mjpd/240_240_2/preim_S251A_250x250_01.jpg)

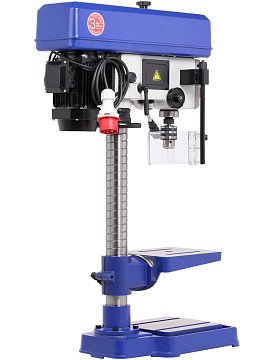

Самая большая модель напольного исполнения в линейке сверлильных станков BELMASH по металлу. Мощность асинхронного двигателя 1100 Вт
![](/upload/resize_cache/iblock/b3e/i53ow9w5uisfi6a8rolpaar1fjjx6yaq/240_240_2/preim_S251A_250x250_02.jpg)

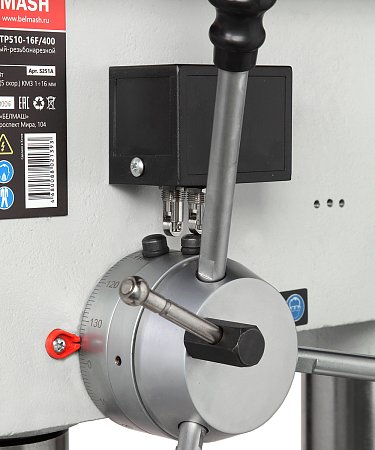

Станок работает в двух режимах: сверления и резьбонарезания. Максимальный диаметр нарезания резьбы - М16. Упрощает работу функция сверления отверстий на заданную глубину
![](/upload/resize_cache/iblock/423/yceueqg39i6zbqvfrqhmm8xb2jgo7kox/240_240_2/preim_S251A_250x250_03.jpg)

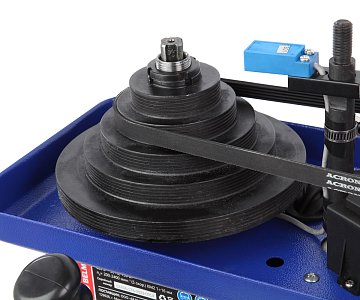

Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2250 об./мин)
![](/upload/resize_cache/iblock/506/6z9mxer5qjwvrkiuy7sg17vodpqzk0mx/240_240_2/preim_S251A_250x250_04.jpg)
Конструкция станка массивная и жёсткая. Основание, корпус головки и стол выполнены из чугуна
![](/upload/resize_cache/iblock/5c8/vou5der09cs2gpg3vl16cwxo2xbbiql5/240_240_2/preim_S251A_250x250_05.jpg)

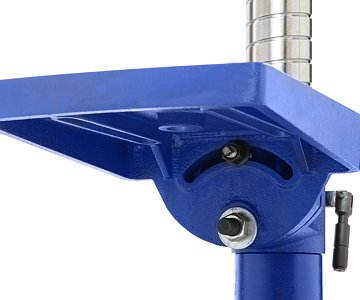

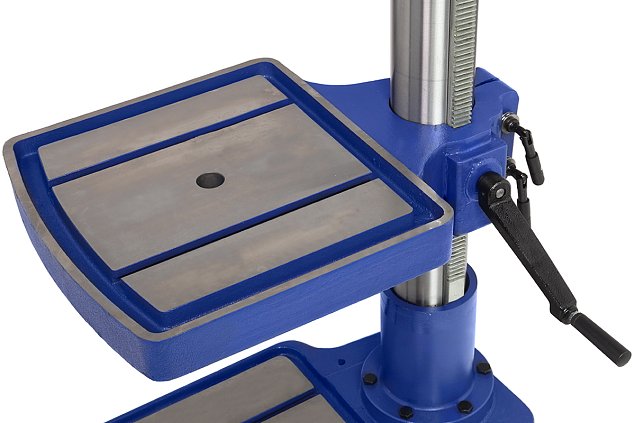

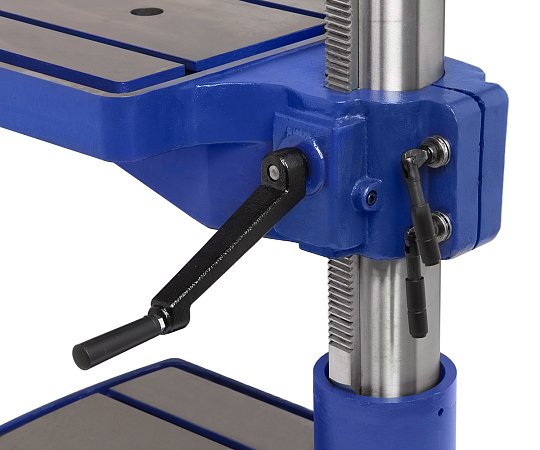

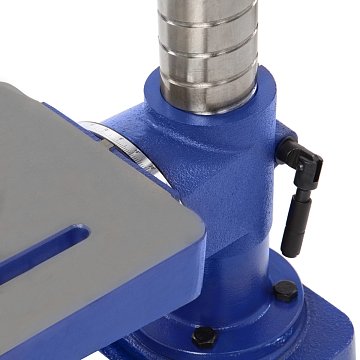

Рабочий стол имеет удобную настройку положения по высоте (реечный механизм)
![](/upload/resize_cache/iblock/102/w5ndrivtysn05y5b84wjqvfpzn4g46o6/240_240_2/preim_S251A_250x250_06.jpg)

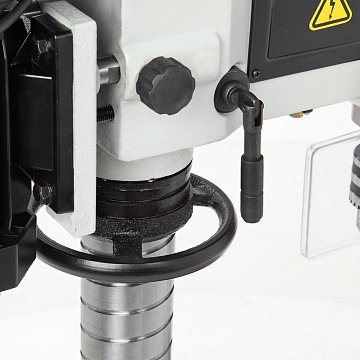

Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель-основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 98 мм, толщина стенки - 14 мм
![](/upload/resize_cache/iblock/30b/67u4iv70bjrd5p6089x7woff9w4iuao1/240_240_2/preim_S251A_250x250_11.jpg)

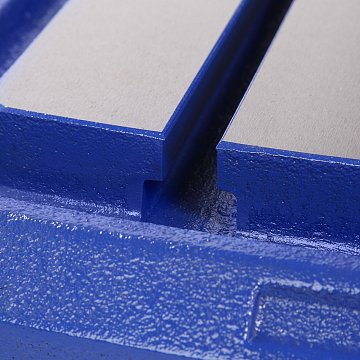

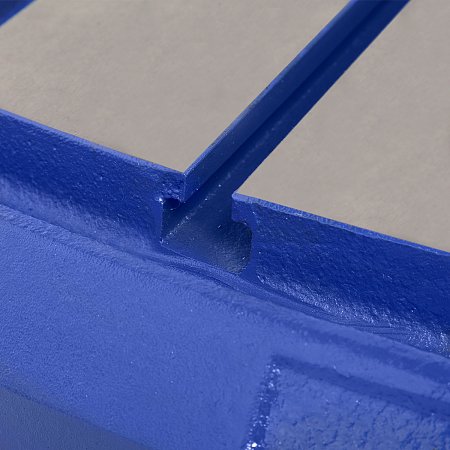

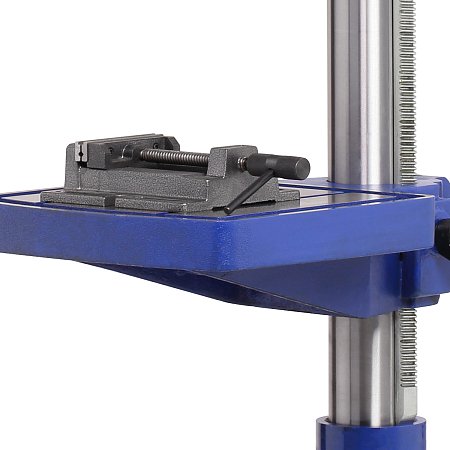

На поверхности рабочего стола и основания имеется по два паза для установки тисков которые надежно зафиксируют заготовку (тиски входят в комплект поставки)
![](/upload/resize_cache/iblock/39e/tcvo5zeuwsatz32bs6k1gchocppqto2u/240_240_2/preim_S251A_250x250_08.jpg)

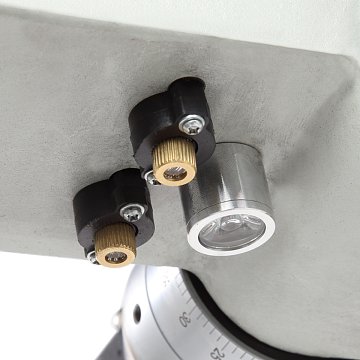

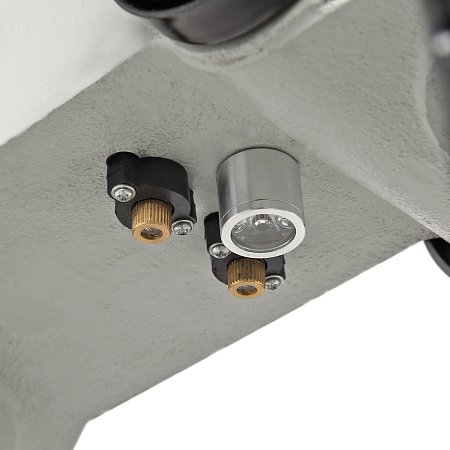

Лазерный указатель и подсветка служат для точного позиционирования заготовки
![](/upload/resize_cache/iblock/267/xvxvy92ic3feonl2kwosuoauyxmmfxde/240_240_2/preim_S251A_250x250_09.jpg)
В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки. При следующем включении нужно освободить аварийный выключатель, повернув его по часовой стрелке, иначе станок не запустится.
