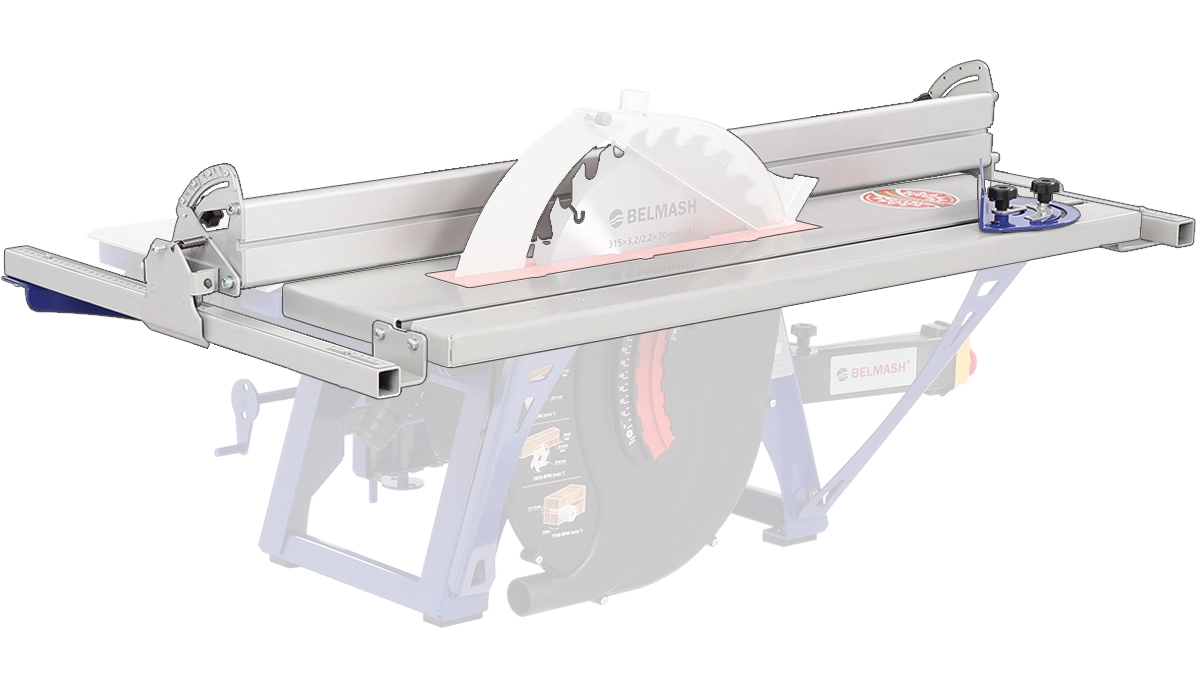

UPD SDM-2000M (линейка SD03.08.000-02 СБ, стол SD03.01.100В-02 СБ)

Комплект состоит из линейки и рабочего стола. Является дополнительной опцией для станков предыдущего выпуска BELMASH SDM-2000M (с круглыми направляющими).

Линейка

Основные части приспособления - это упор, две направляющие со шкалами, два кронштейна, коромысло и приспособление для пиления под углом.

Для установки изделия на станок сначала прикрепите кронштейны направляющих по бокам пильного стола, затем соедините направляющие с коромыслом. После чего можно установить упор, надев зацеп на одну из направляющих и защелкнув рычаг с противоположной стороны. Параллельная направляющая упора выполнена из алюминиевого профиля. При использовании углового упора вставьте ползун приспособления в паз пильного стола.

Стол пильный

Выполнен из листовой стали толщиной 2,5 мм. Имеет по длине паз под установку углового упора и отверстие под пластиковую вставку пильного диска. Окрашен порошковым способом.
