Линейка комбинированная BELMASH CR-2500 является дополнительной опцией для станков БЕЛМАШ СДМ-2500 (кроме станков ограниченной серии).
Предназначена для придания направления заготовке относительно рабочего инструмента при пилении или строгании, заменяет направляющую линейку из базового комплекта поставки.
Она состоит из трех направляющих и кронштейнов, закрепленных вокруг рабочих столов. В комплекте имеются две каретки с роликами, они легко перемещаются вдоль пильного и строгальных столов. На каретки винтами-барашками крепится полнопрофильная направляющая линейка. Ее используют как при строгании, так и при распиловке.
Устройство для распиловки под углом – тоже часть комбинированной линейки, выполнено из металла. На направляющих нанесены шкалы, что делает обработку более точной и удобной.
Для установки устройства необходимо просверлить по два отверстия диаметром 5,3 мм с обоих торцов пильного стола станка.
Линейка комбинированная BELMASH CR-2200 является дополнительной опцией для станков БЕЛМАШ СДМ-2200, SDM-2200M.
Предназначена для придания направления заготовке относительно рабочего инструмента при пилении или строгании, заменяет направляющую линейку из базового комплекта поставки.
Она состоит из трех направляющих и кронштейнов, закрепленных вокруг рабочих столов. В комплекте имеются две каретки с роликами, они легко перемещаются вдоль пильного и строгальных столов. На каретки винтами-барашками крепится полнопрофильная направляющая линейка. Ее используют как при строгании, так и при распиловке.
Устройство для распиловки под углом – тоже часть комбинированной линейки, выполнено из металла. На направляющих нанесены шкалы, что делает обработку более точной и удобной.
Для установки устройства необходимо просверлить по два отверстия диаметром 5,3 мм с обоих торцов пильного стола станка.
Данное приспособление позволяет продвигать деревянную заготовку вдоль вращающегося пильного диска и обеспечить ровный рез при распиле материала.
Каретка может использоваться для операции "распиловка под углом".
Конструкция предусматривает три ролика для легкости перемещения вдоль направляющей.
Арт.: RA017A
Основные характеристики:
| Длина, мм | 179 |
| Ширина, мм | 51 |
| Масса нетто, кг | 0,53 |
Ключевой сверлильный патрон применяется совместно со станками BELMASH SDM 2000, SDM 2200, SDM 2500, SDM 2000M, SDM 2200M, SDM 2500M SDM 2500 PRO, Универсал 2500Е.
Используется для фиксации оснастки, имеющей хвостовик цилиндрической, трехгранной или шестигранной формы диаметром 1,5-13 мм. Ключ поставляется в комплекте.
Арт.: RA001A
Основные характеристики:
| Длина, мм | 80 |
| Ширина, мм | 50 |
| Масса нетто, кг | 0,34 |
Вставка пильного стола BELMASH SD03.01.101 предназначена для станков БЕЛМАШ СДМ-2500, SDM-2500M, SDM-2500PRO, SDMR-2500. Выполняет защитную функцию. Изготовлена из пластика ABS, имеет 7 отверстий для крепления винтами к пильному столу. Ее положение регулируется.
При установке метка Δ должна совпадать с центром пильного диска.
Арт.: SD03.01.101
Основные характеристики:
| Длина, мм | 437 |
| Ширина, мм | 64 |
| Масса нетто, кг | 0,1 |

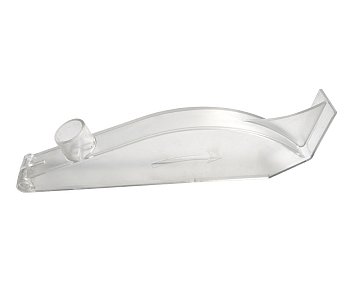

Ограждение пильного диска BELMASH SD03.00.005 выполняет защитную функцию при распиловке и фрезеровании пазовыми фрезами.
Изготовлено из прозрачного пластика ABS.
Крепиться с помощью винтового соединения к расклинивающему ножу или к вертикальному держателю.
В верхней части кожуха имеется патрубок диаметром 28 мм для подключения внешнего вытяжного устройства.
Арт.: SD03.00.005
Основные характеристики:
| Длина, мм | 290 |
| Ширина, мм | 34 |
Ограждение фрезы концевой обеспечивает дополнительную защиту при фрезеровании концевыми фрезами.
Крепится к станку в штатные отверстия. Защитный колпак ограждения имеет возможность хода параллельно концевой фрезе, таким образом обеспечивая дополнительную защиту при фрезеровании или сверлении.
Арт.: SD03.02.400
Основные характеристики:
| Длина, мм | 140 |
| Ширина, мм | 90 |
| Масса нетто, кг | 0,1 |
Вставка пильного стола BELMASH SD03.01.101-02 устанавливается на станки СДМ-2000, УНИВЕРСАЛ-2000, МОГИЛЕВ 2.4. Выполняет защитную функцию.
Изготовлена из пластика ABS, имеет 7 отверстий для крепления винтами к пильному столу.
Ее положение регулируется.
При установке Специальный знак Δ должен совпадать с центром пильного диска.
Арт.: SD03.01.101-02
Основные характеристики:
| Длина, мм | 382 |
| Ширина, мм | 64 |
| Масса нетто, кг | 0,08 |
Ограждение пильного диска BELMASH SD03.00.005-01 выполняет защитную функцию при распиловке.
Изготовлено из прозрачного пластика ABS.
Крепиться с помощью винтового соединения к расклинивающему ножу или (для станка БЕЛМАШ СДМ-2200) к вертикальному держателю при фрезеровании дисковыми фрезами.
В верхней части кожуха имеется патрубок диаметром 28 мм для подключения внешнего вытяжного устройства.
Арт.: SD03.00.005-01
Основные характеристики:
| Длина, мм | 265 |
| Ширина, мм | 34 |

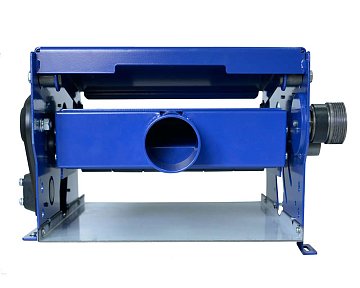

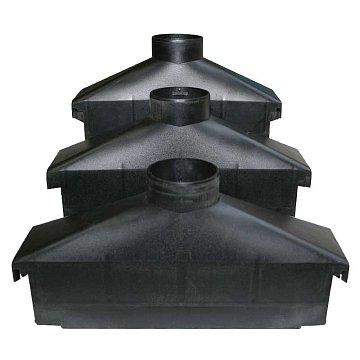

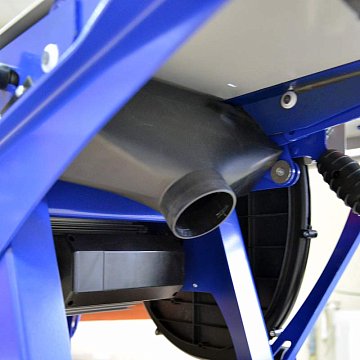

Кожух для отведения стружки предназначен для эффективного сбора отходов пиломатериала при строгании на станке БЕЛМАШ СДМ-2500.
Позволяет подключить различные вытяжные устройства.
Выходной патрубок имеет диаметр 63 мм.
Арт.: SD03.10.005A
Основные характеристики:
| Длина, мм | 295 |
| Ширина, мм | 142 |
Кожух для отведения стружки предназначен для эффективного сбора отходов пиломатериала при строгании на станке БЕЛМАШ СДМ-2200.
Позволяет подключить различные вытяжные устройства.
Выходной патрубок имеет диаметр 63 мм.
Арт.: SD03.10.005A-01
Основные характеристики:
| Длина, мм | 275 |
| Ширина, мм | 142 |
Кожух для отведения стружки предназначен для эффективного сбора отходов пиломатериала при строгании на станке БЕЛМАШ СДМ-2000.
Позволяет подключить различные вытяжные устройства.
Выходной патрубок имеет диаметр 63 мм.
Арт.: SD03.10.005A-02
Основные характеристики:
| Длина, мм | 255 |
| Ширина, мм | 142 |
