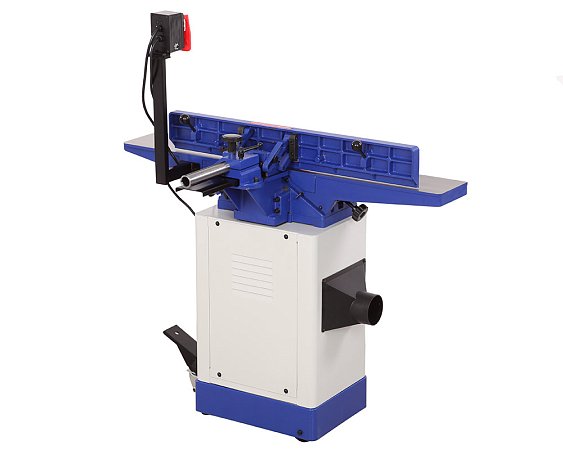

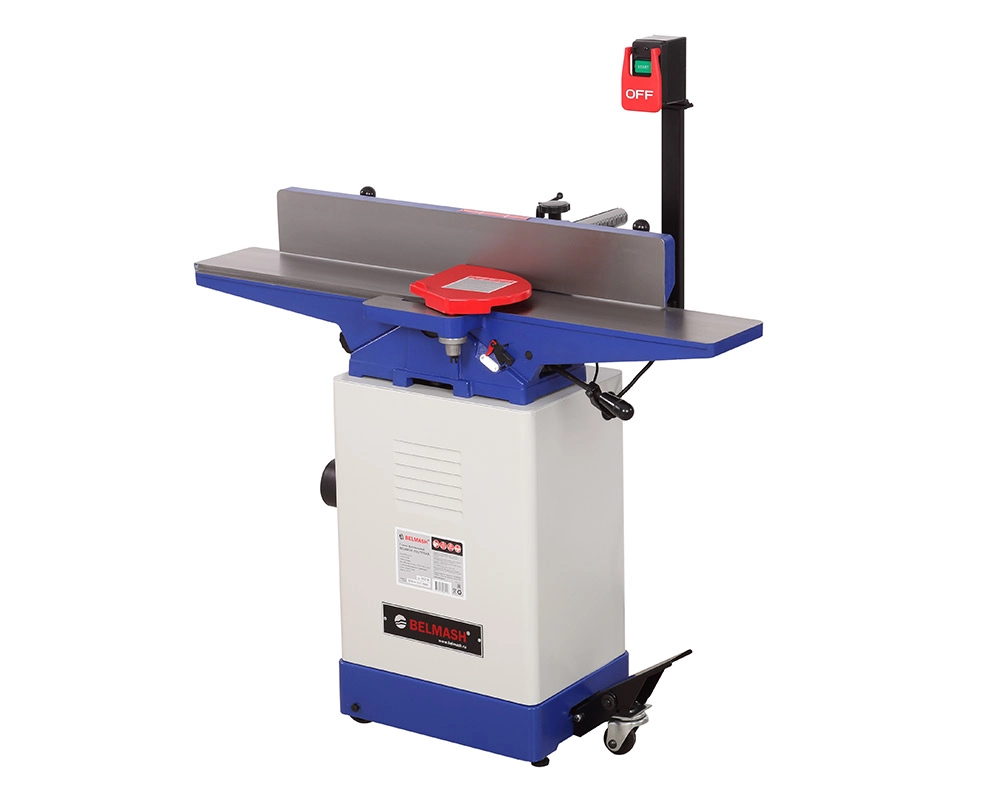

BELMASH J150/1170AR
Обзор 360°
Характеристики
Фуговальный станок BELMASH J150/1170AR предназначен для прямолинейного строгания плоскости деревянных заготовок. Модель удобная и понятная в применении, подходит для любительского использования или в небольших мастерских.
При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти
Особенности
- Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
- Простота и удобство настройки глубины строгания
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция
В тумбе-подставке расположен однофазный асинхронный двигатель мощностью 1100 Вт и 100-миллиметровый патрубок аспирации для подключения к вытяжной установке.
Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и трехножевого строгального вала. Возможна замена ножевого вала на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин. Станок с установленным валом Helical - BELMASH J150/1170ARH.
Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Для удобной настройки подающего стола на рукоятке регулировки глубины строгания добавлена скоба быстрой фиксации. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

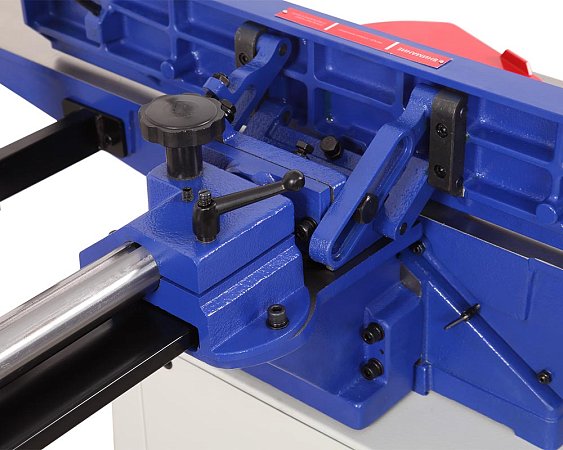

Размер параллельного упора 885×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.

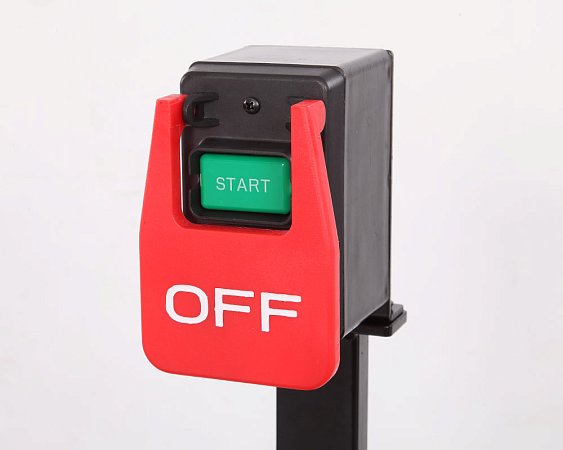

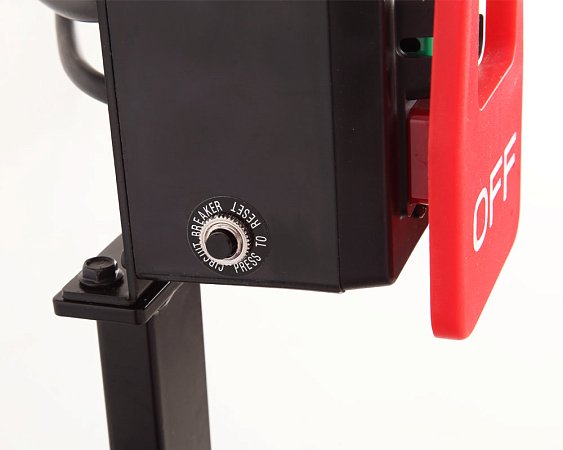

Для удобства пользователя выключатель вынесен на специальную стойку, оснащен кнопками "Старт" и "Стоп".
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
Хороший за данную цену 2 года полет нормалтный
Достал, настроил и можно работать без доработок самого фуганка
По технической части все хорошо встало, основные столы ровные поперечный упор с практически незаметным провалом в конце , на выходе. Сказал бы все же ровный. Все в смазке законсервированно даже Болты! По настройке нашей ещё не проверял.

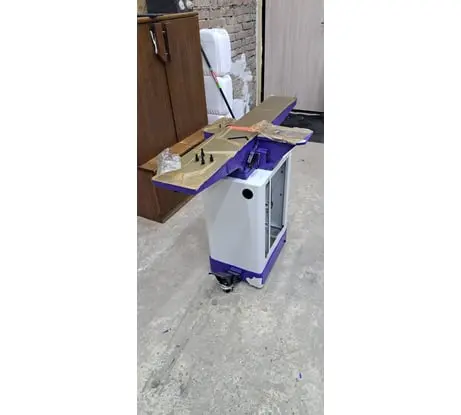

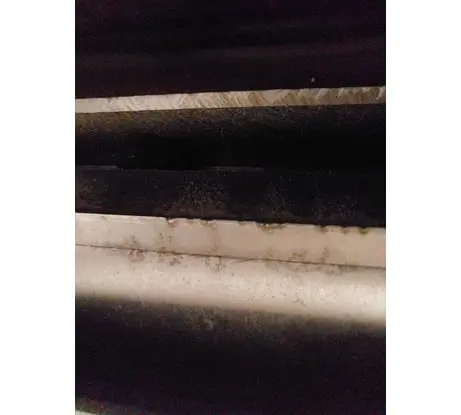

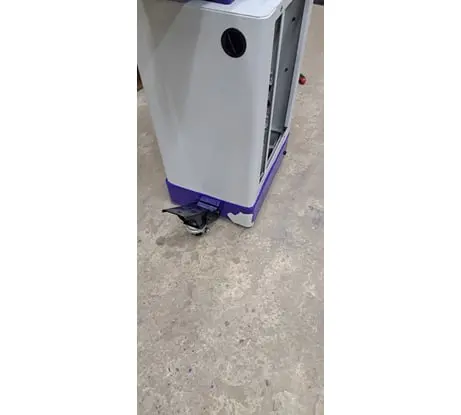

В августе заказал по очень хорошей цене, спасибо менеджеру В.И. 3 сентября забрал, спасибо менеджеру магазина, помог загрузить в машину. Привез домой коробочки, выгрузил, благополучно пролежали неделю. 10 сентября дошли руки до сборки станочка, проблем со сборкой не возникло. Оттираю от смазки, снимаю защиту с вала, и вижу битые ножи, и царапины по станине... Впечатление испорчено...
Альтернативы нет,мне нравится, лучше чем многофункциональный белмаш СДМ 2200, такой был у меня, хотя тоже не плохой, мне нравился. Хотел вариор со столами 1500,но не было,а этот по акции 61990,во ВИ.,купил. ВИ ,кстати отличный магазин, мне нравится, хотелось, чтобы больше был выбор. Много там что приобрёл. Удобно в нашем городе.

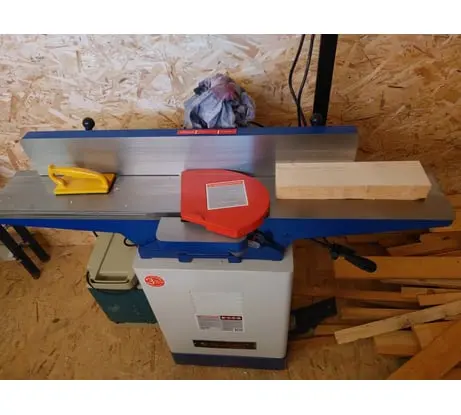

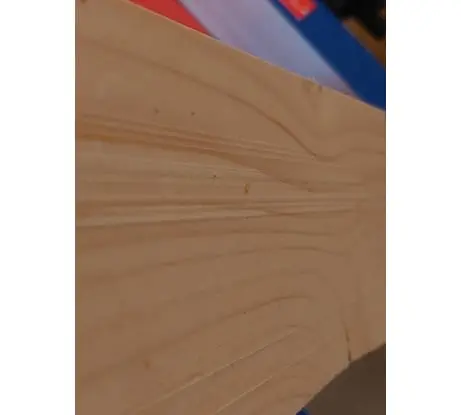

В целом станок мне нравиться. По установке, сразу делайте как я, 3 шпильки коротких, и уже с ними насадить станину на подставку, чтобы не ловить отверстия, ползая на карачках. Ножи у меня были выставлены как надо. Стругал только сосну, снимал по 0,5. Снимает отлично. Можно даже не шкурить, но это пока. Столы попались ровные, проверял как в видео по станку. А вот боковой упор слегка вогнут, на пару соток, но на результат не влияет. Под 90 градусов строгает. Стружка, да часть летить по бокам, но большая часть даже без стружкоотсоса летить в нужное отверстие. В общем надежды на станок оправданы.
Цену бы ниже
Принципе станок не плохой. Денёк попрыгал вокруг него выставляя ножи и столы. Параллельный Упор на пару десяток кривой. Расстраиваю только стружка повсюду Так как купил у белмаша ещё и стружкоуловитель на который фуганок болт положил :) и кстати мешок фильтр пришёл рваный :(
Столы параллельны отшлифованны, ровные как и параллельный упор, полностью оправдлал мои ожидания!
Станок сам по себе хороший. Но столы не параллельны - день танцев с бубном по настройке и вроде стало ровно, но осадочек остался
BELMASH J150/1170AR
Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.

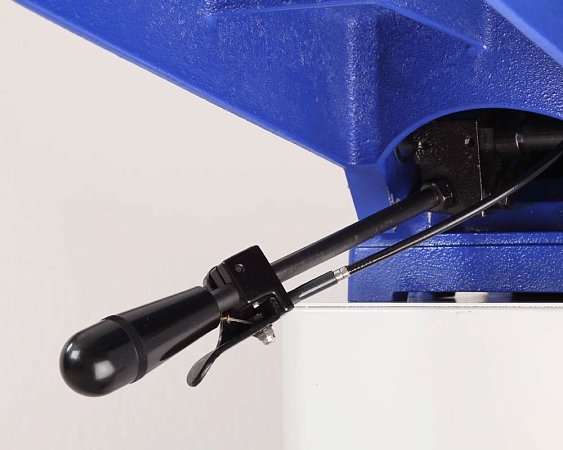

Механизм регулировки положения подающего стола позволяет быстро и удобно настраивать глубину снятия древесины.

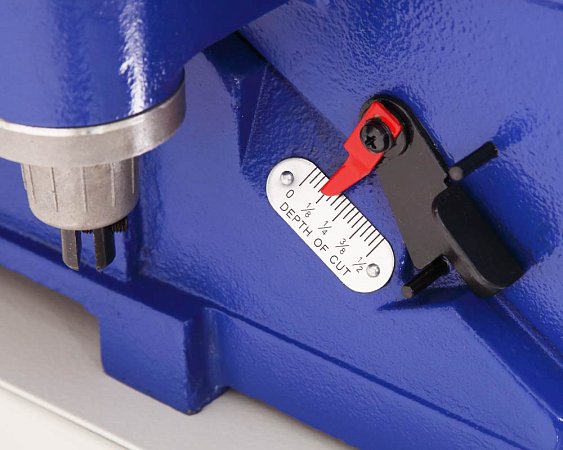

Шкала положения подающего стола позволяет выставить точную глубину строгания.
Основание, приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины.

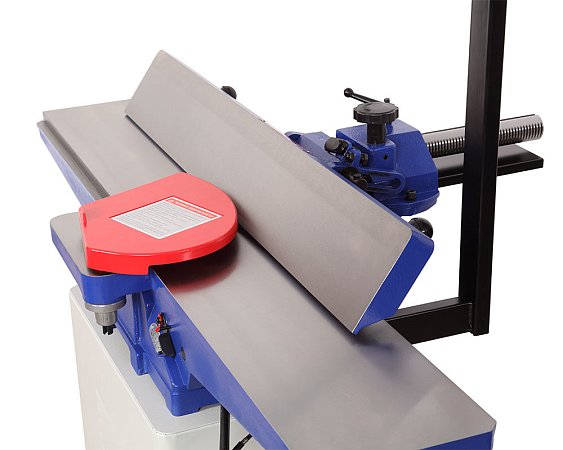

Удобный и эффективный механизм закрытия нерабочей поверхности строгального вала защитит вас от случайного попадания рук на ножевой вал при обработке заготовки.
Отзыв пишу спустя месяц после покупки. Это первый мой фуганок, брал для небольшой хоббийной мастерской. Работал только с сосной. За это время собрал несколько столешниц и двухярусную кровать. Общая оценка 4 звезды.
+:
1. Приходит хорошо упакованным и практически собранным;
2. Столы и параллельный упор обильно обработаны маслом;
3. Столы и ножи отрегулированы с завода;
4. углы 90 и 45, легко выставляются, не сбиваются при эксплуатации;
5. Стоковые ножи дают (на мой взгляд), хорошую чистоту базовых поверхностей, с которыми в рейсмусе работать одно удовольствие.
-:
1. Не предусмотрен магнитный пускатель ( - 0,5 звезды), если свет выключится, а затем включится, станок продолжит работать;
2. Параллельный упор опирается на приемный стол с помощью «пятки», которая его царапает. Нужно было предусмотреть какую-нибудь прокладку или снять фаску. ( - 0,5 звезды);
3. Непростая установка столов (3 винт закручивается через стружко-приемник, если у вас большие руки будет трудно);
4. Примитивная регулировка двигателя и натяжения ремня.
- в комплекте все шестигранники и гаечные ключи для сборки.
- упакован и смазан отлично.
- Чугунные столы с хорошей регулировкой и выровнены относительно друг друга.
- мощный и тихий двигатель
- стружка летит туда, куда надо
- параллельный упор 90 и 45 гр. держит четко и ровно.
Минусы:
- примитивная регулировка натяжения ременной передачи
- ну очень неудобно закручивать третий болт крепления станка к основанию!
- И самый существенный минус, на приемном неподвижном столе яма. Расстроился сильно. Прострогал несколько коротких досок длинной 800 мм, какого-то отклонения в выстроганной пласти пока не заметил. Посмотрим, как яма на длинномере отразится. Жаль, наверное просто не повезло с конкретным станком.
