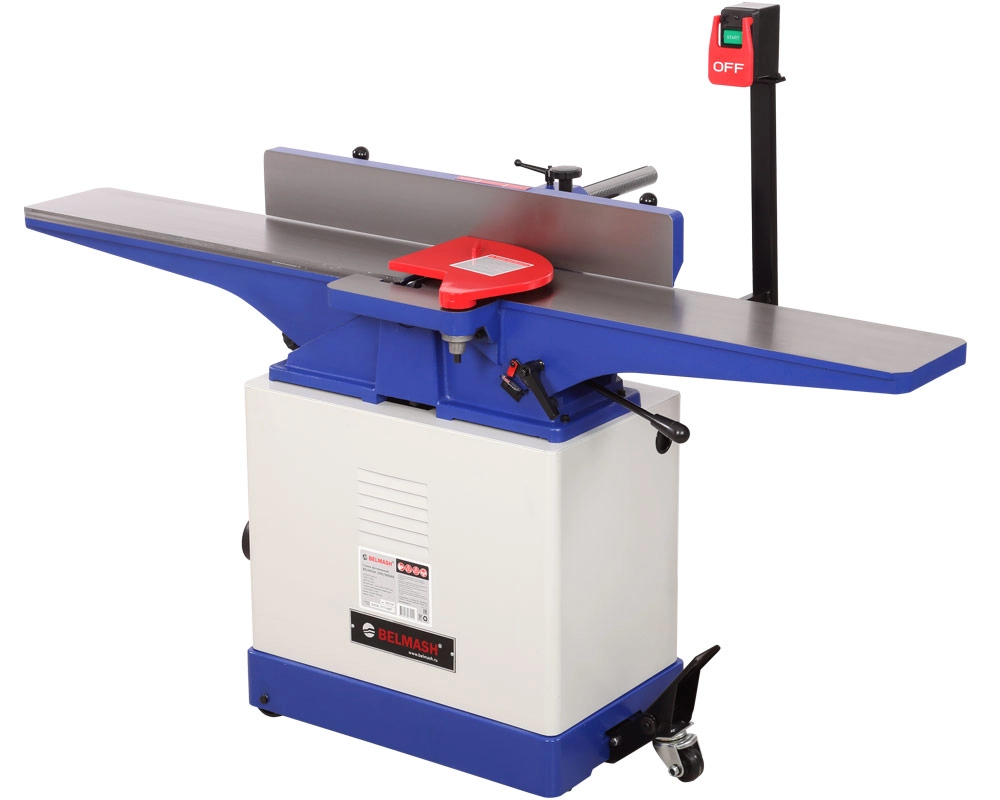

BELMASH J200/1800AR
Характеристики
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Длинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция
Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 230 Вт.

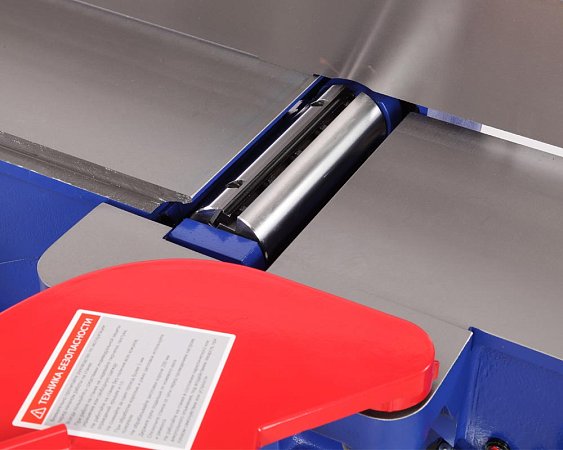

Строгальный вал трехножевой, развивает частоту вращения 5000 об/мин. Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical – BELMASH J200/1800ARH (230 Вт) и BELMASH J200/1800ARH (1.7 кВт, 400 В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

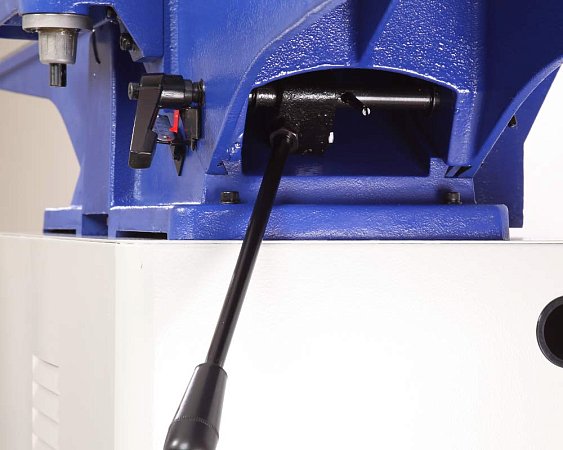

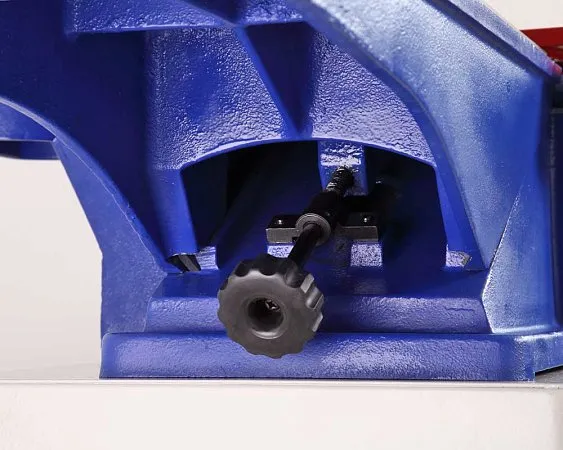

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

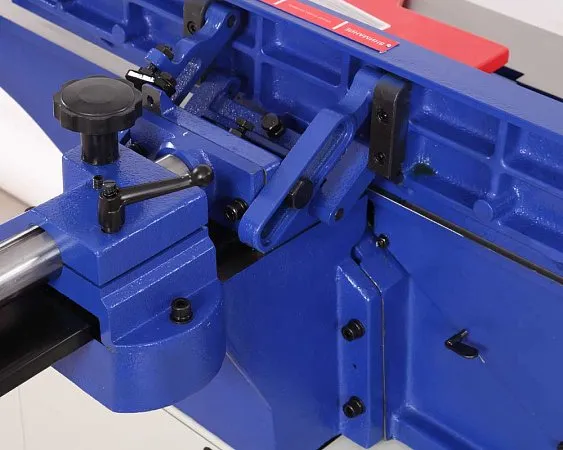

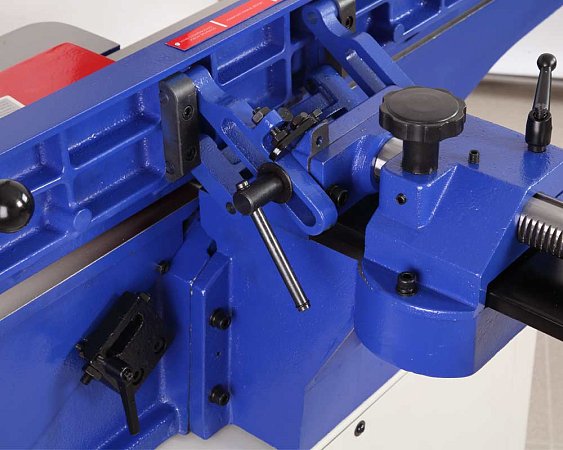

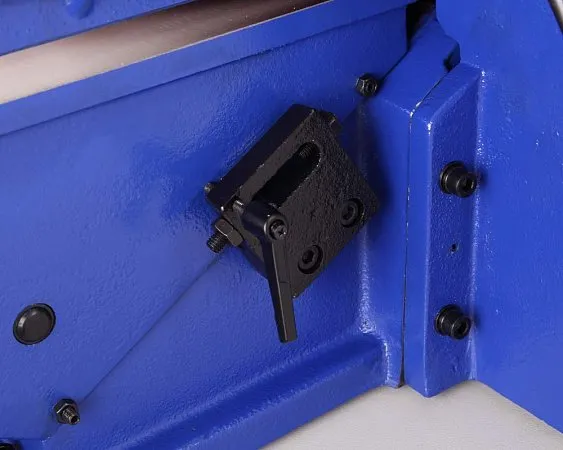

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.

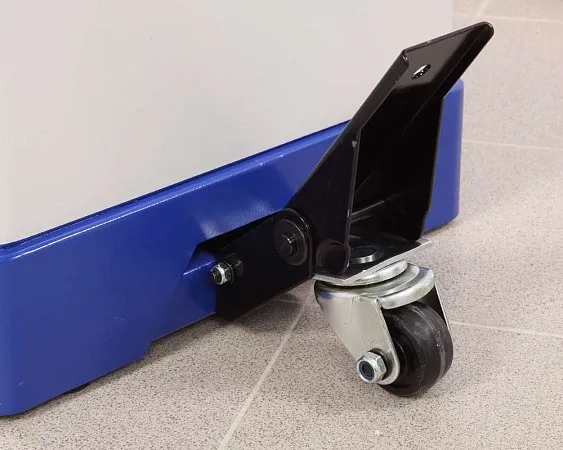

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

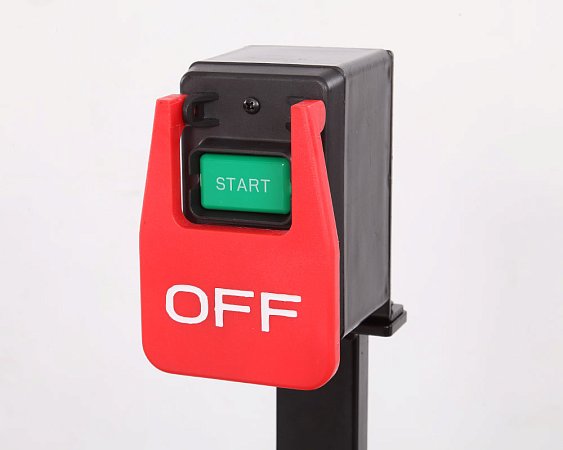

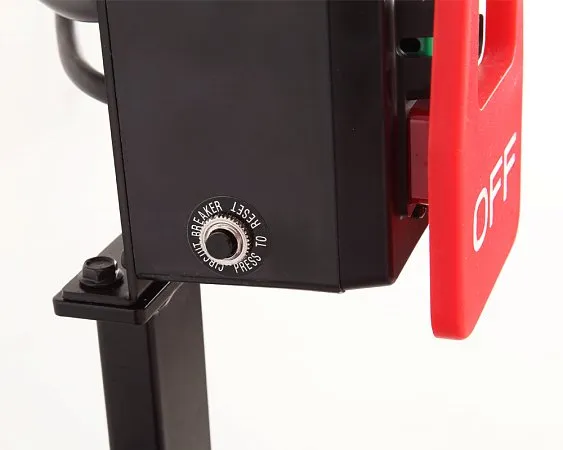

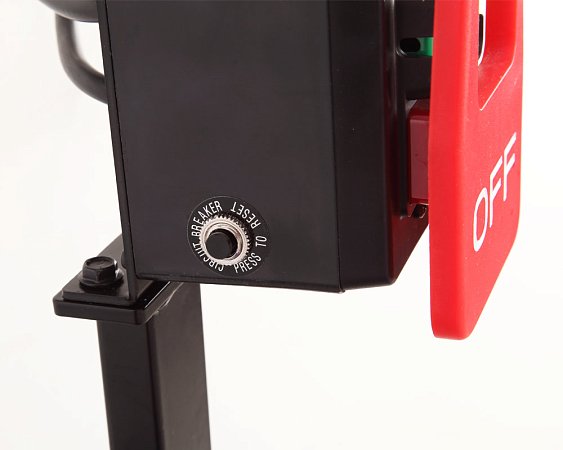

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
BELMASH J200/1800AR
![](/upload/resize_cache/iblock/976/240_240_2/bc09e0c3-003f-11e8-813a-00155d0b2d03_b68a75a0-05c7-11e8-813a-00155d0b2d03.jpg)
На станок возможна установка Helical вала, который имеет продленный срок службы ножей и более высокое качество обработки.
![](/upload/resize_cache/iblock/0bd/240_240_2/fa372159-4c53-11e7-812f-00155d0b2d03_18e708cc-01c7-11e8-813a-00155d0b2d03.jpg)

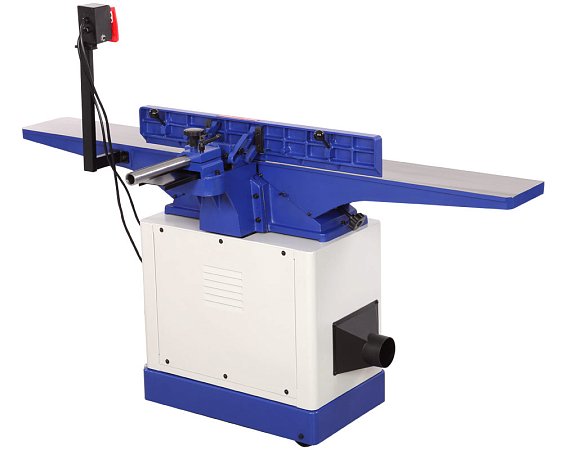

Длина загрузочного/ приемного столов составляет 897/897. Такая длина столов позволяет осуществлять уверенное прямолинейное движение заготовки, что увеличивает точность и качество обработки.
![](/upload/resize_cache/iblock/09a/240_240_2/fa372159-4c53-11e7-812f-00155d0b2d03_18e708d1-01c7-11e8-813a-00155d0b2d03.jpg)
Механизм настройки положения параллельного упора позволяет регулировать угол наклона последнего от -45 до + 45 градусов.
![](/upload/resize_cache/iblock/f08/240_240_2/fa372159-4c53-11e7-812f-00155d0b2d03_18e708d0-01c7-11e8-813a-00155d0b2d03.jpg)
Все ключевые конструкции станка, такие как приемный и подающий столы, а также параллельный упор изготовленны из чугуна
При сборке, не хватало крепежа, а именно трёх болтов М10 для крепления самого станка с тумбе и двух болтов крепления штанги магнитного выключателя, но это мелочи.
Чугунные столы относительно ровные, в пределах допуска ГОСТ советских времён. Параллельность столов настроил по инструкции. Однако подающий стол немного завален по отношению к принимающему вперёд в сторону оператора, примерно на 0,2 мм, что при ширине столов в 200 мм довольно ощутимо. Как это исправлять не знаю. Связался с сервисной службой, где посоветовали настроить столы методом подкладывания под основание столов фольги. По моему это колхоз.
Подобный метод применяется на уже видавших виды станках, отработавших не один год и имеющих солидную выработку в узле подъёма опускания. Я же купил новый станок в надежде не заниматься подобным рукоблудие. Да, я понимаю, что это один из самых дешёвых станков подобного класса и по этому ничего не говорю по поводу вибрации неотбалансированного двигателя и некомплекта крепежа. Но надеялся на ровные столы.
Кроме того при регулировке ножей ножевого вала, на одном из них было закручено до конца только два из пяти фиксирующих планку - клин болта, два просто не закручено, и в одном резьба сорвана.
Вобщем так. Выводы делать Вам.
Столы, в конечном итоге, после долгого изучения просторов интернета, мне удалось настроить регулировочными винтами. Просто настраивать их надо было не по отдельности, а одновременно. Ваша сервисная служба об этом почему-то не знает.
Кроме того, всё таки ждал от вас новый клин для установки строгального ножа, как минимум. На нормальный двигатель, отбалансированный и без вибрации я боюсь даже надеяться.
Напомню гарантийный срок гарантии у этого станка - 3 года. У меня он меньше месяца.
"Белмаш" - молодцы! Позвонили из сервисной службы, уточнили и прислали новый клин. Доставку тоже оплатили.
Спасибо большое!
В итоге, после долгой настройки получился отличный станок. Оптимальное сочетание цены и качества
Рекомендую всем этот станок и компанию "Белмаш", они не просто "продаваны", коих очень много. Они отвечают за то что продают.
Ещё раз спасибо!
Я рад, что возникшие трудности получилось решить
