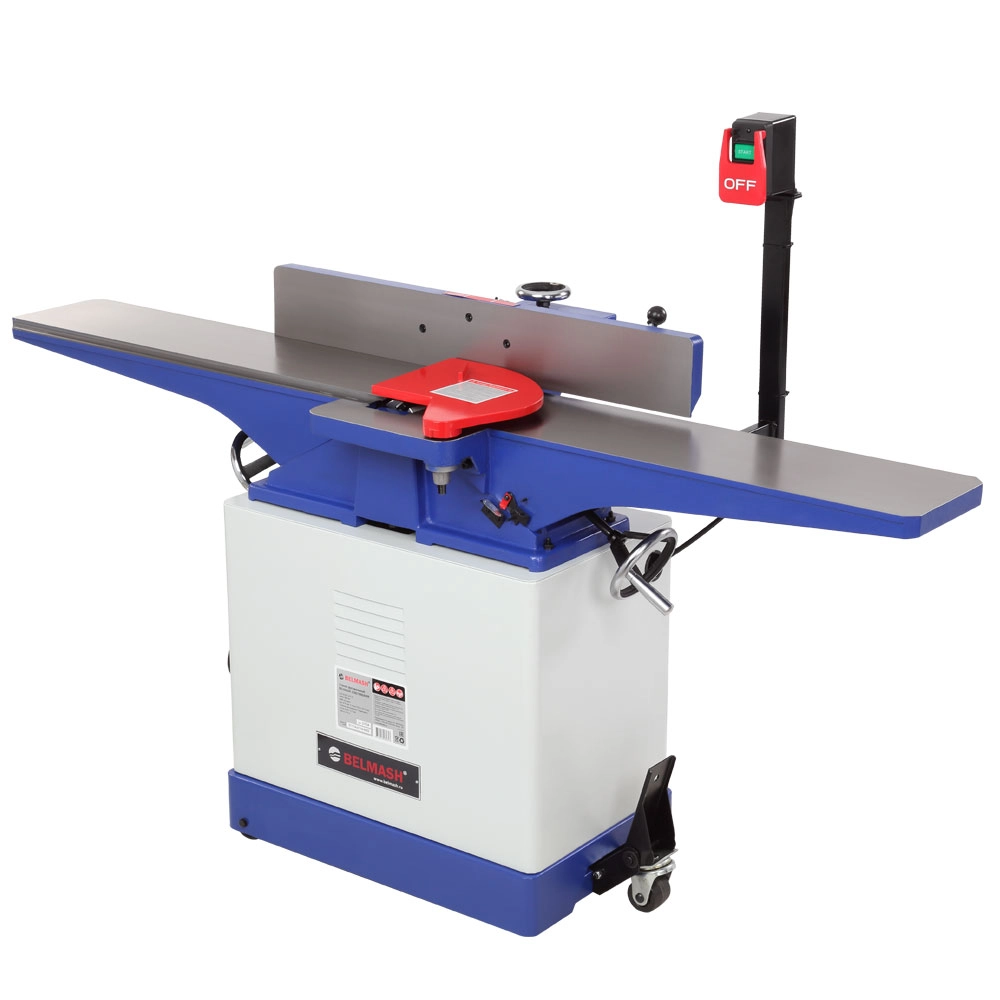

BELMASH J200/1800AMR
Характеристики
Фуговальный станок BELMASH J200/1800AMR представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Длинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Удобное перемещение упора при помощи специального маховика
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция

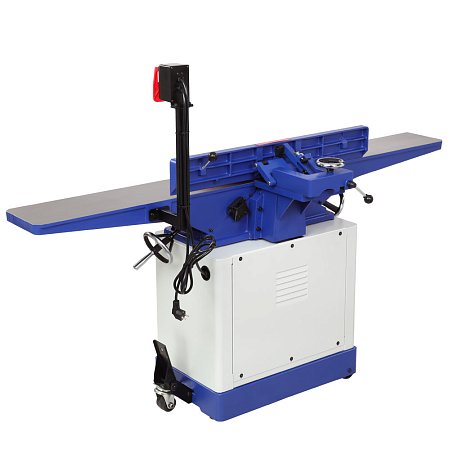

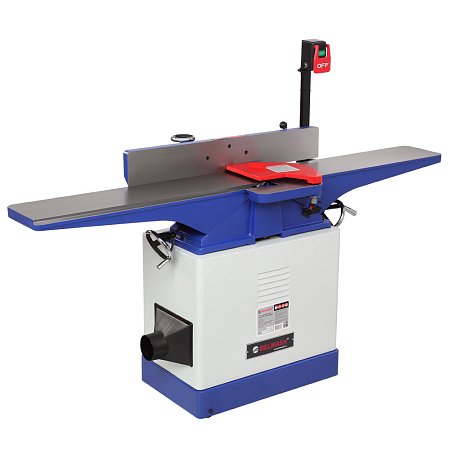

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 2400 Вт, оснащен встроенным вентилятором. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800AMR (2.4 кВт, 400 В)

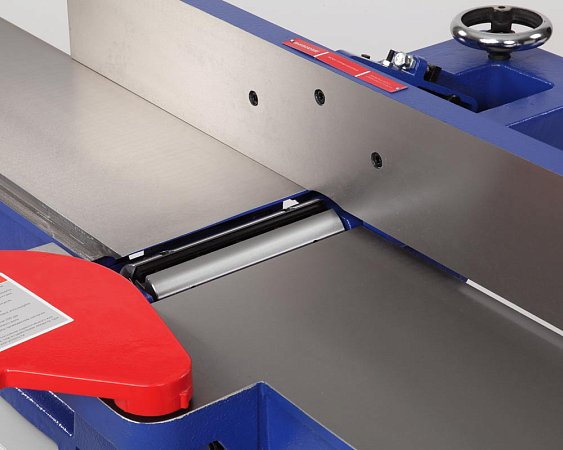

Строгальный вал с четырьмя ножами, они обеспечивают стабильную качественную обработку и более чистый рез за один проход.
Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical - BELMASH J200/1800AMRH (230 Вт) и BELMASH J200/1800AMRH (2.4 кВт, 400 В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

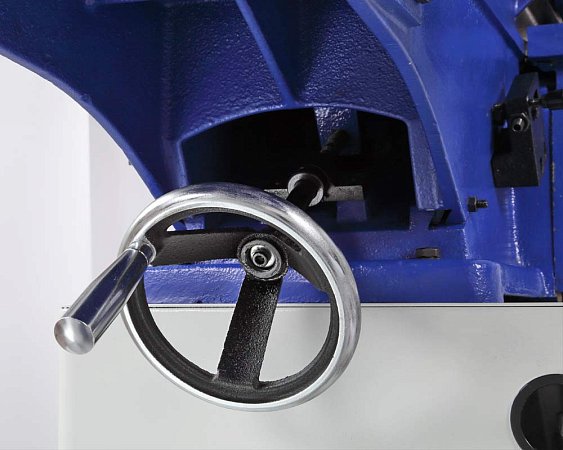

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).

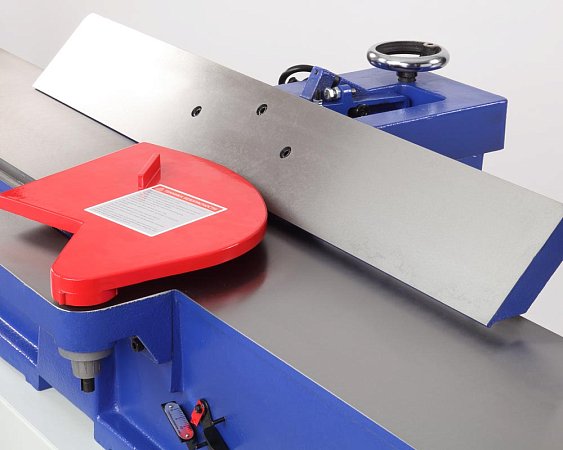

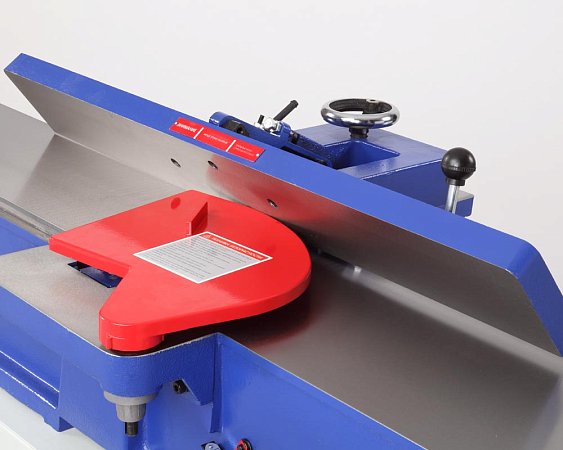

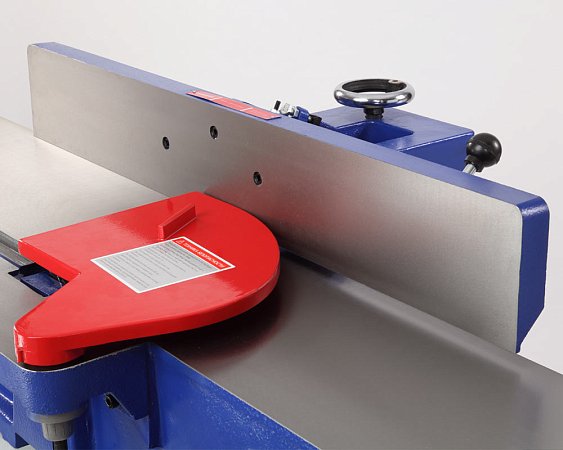

Размер параллельного упора 890 × 125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.

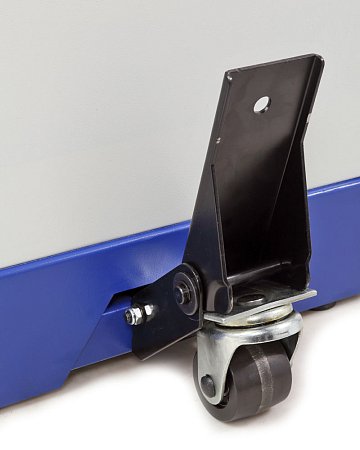

На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

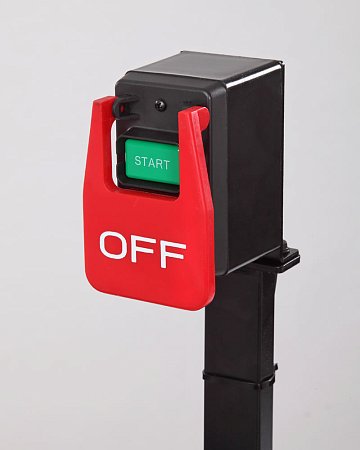

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
BELMASH J200/1800AMR
![](/upload/resize_cache/iblock/925/240_240_2/4.jpg)
На станке возможно заменить стандартный строгальный вал на вал helical
![](/upload/resize_cache/iblock/9d7/240_240_2/3.jpg)
Длина загрузочного/ приемного столов составляет 1830 мм. Такая длина столов позволяет осуществлять уверенное прямолинейное движение заготовки, что увеличивает точность и качество обработки.
![](/upload/resize_cache/iblock/8f8/240_240_2/2.jpg)

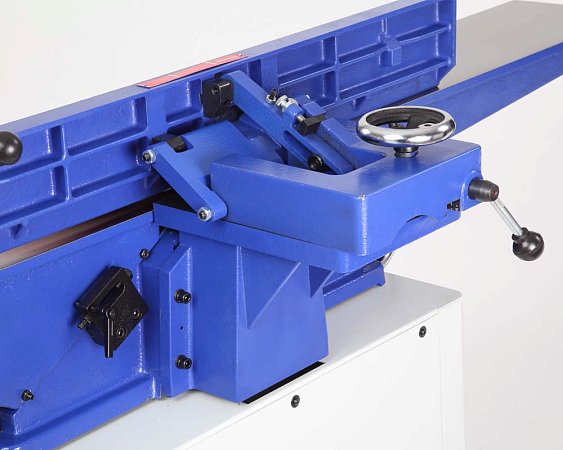

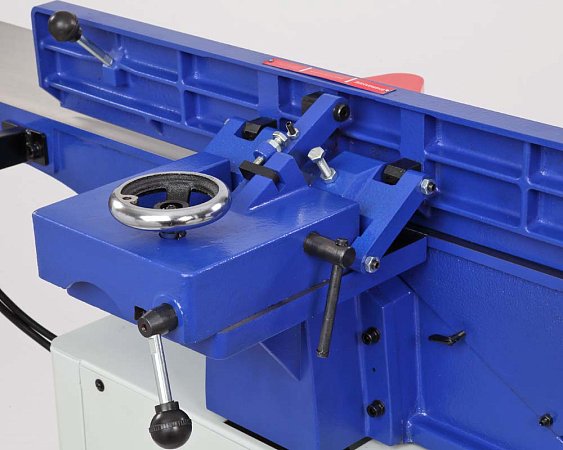

Механизм настройки положения параллельного упора позволяет регулировать угол наклона последнего от -45 до + 45 градусов. Перемещение параллельного упора как и регулировка высоты рабочих столов осуществляется вращением маховиков.
![](/upload/resize_cache/iblock/fee/240_240_2/1.jpg)
Все ключевые конструкции станка, такие как приемный и подающий столы, а также параллельный упор изготовленны из чугуна
