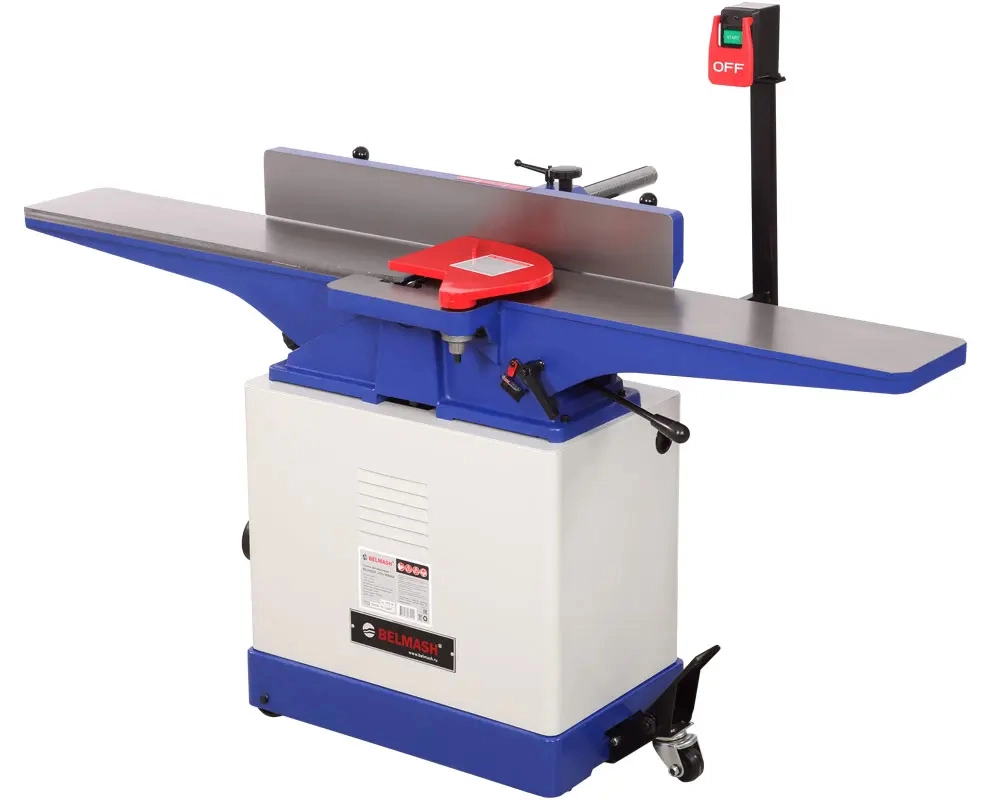

BELMASH J200/1800ARH (1.7 кВт, 400 В)

Преимущества
Укомплектован валом Helical
Прочная конструкция
Регулировки угла наклона параллельного упора
Длина столов 1800 мм
всепреимущества
Описание
Характеристики
Комплектация
Отзывы

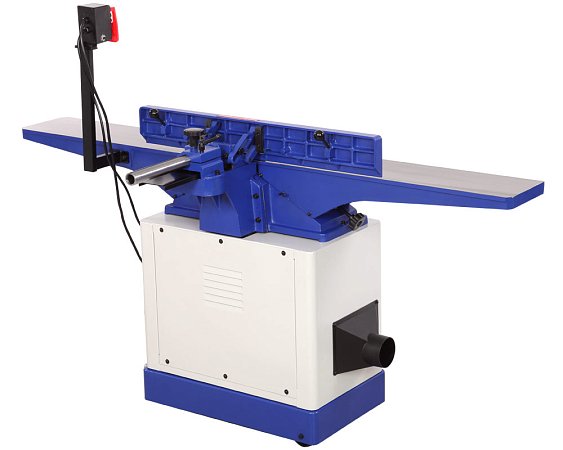

Фуговальный станок BELMASH J200/1800ARH (1.7 кВт, 400 В) представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.

При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.

Особенности

  • Установлен вал Helical
  • Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
  • Длинные столы для обработки габаритных заготовок
  • Параллельный упор наклоняется на 45 градусов в обе стороны
  • Колесная система для перемещения станка по мастерской
  • Кнопки управления на отдельной стойке
  • Патрубок для подключения стружкоотсоса

Конструкция

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 400 Вт, аналогичная модель для подключения сети 230 Вт - BELMASH J200/1800ARH.

На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical - BELMASH J200/1800AR.

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

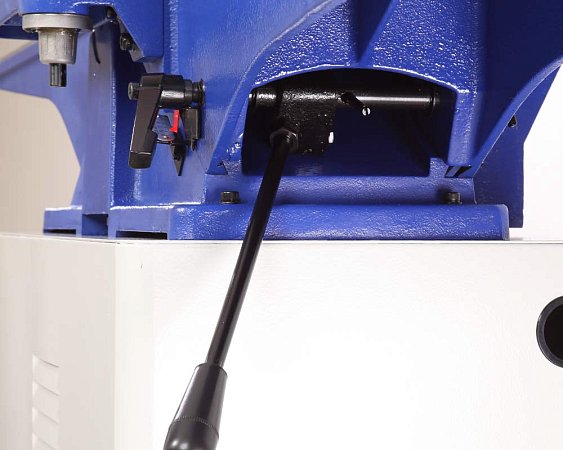

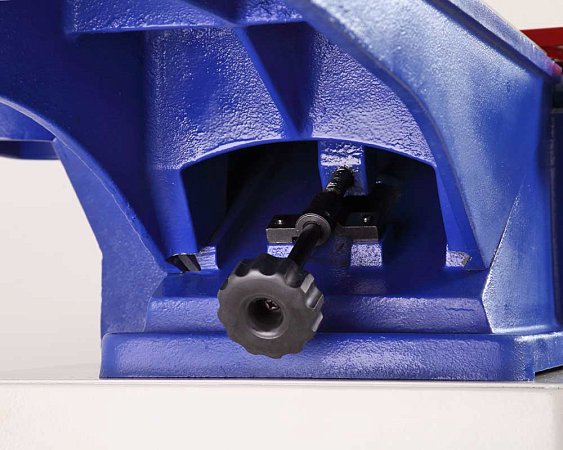

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

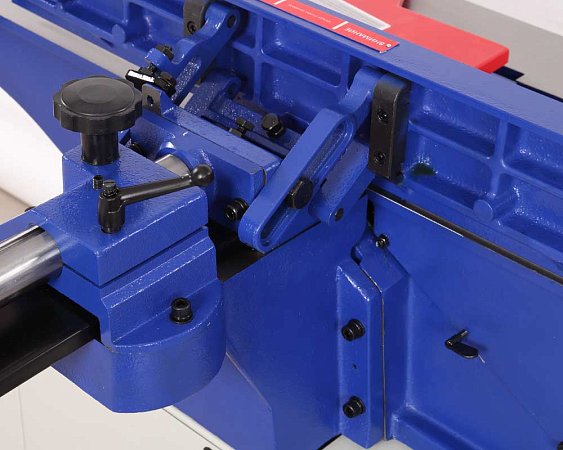

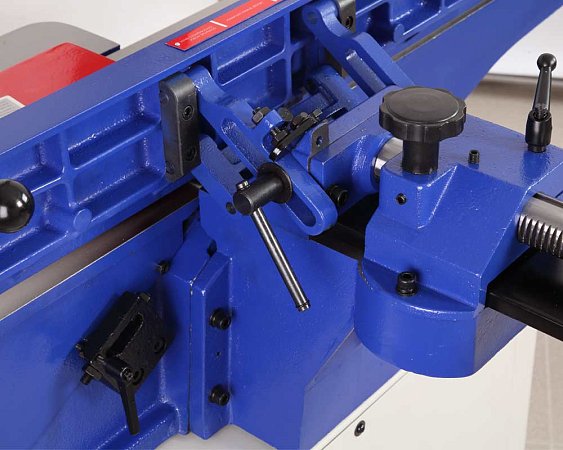

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.  Способ перемещения – реечный, более удобный механизм выставления угла.

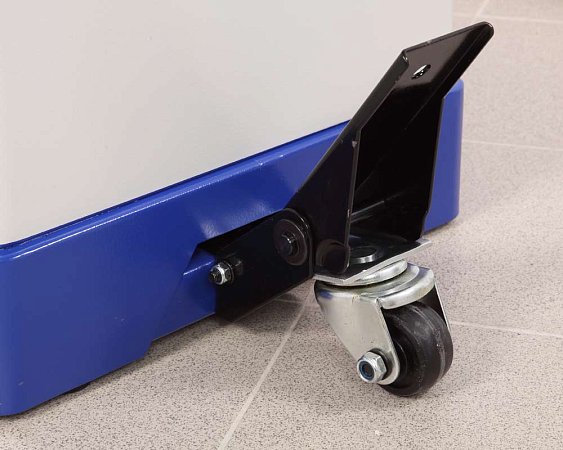

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

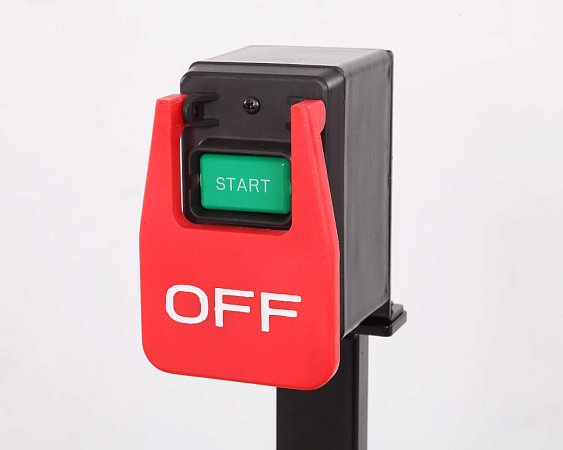

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".

Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

  • ТР ТС 010/2011 «О безопасности машин и оборудования»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки


Мощность
1700 Вт
Мощность на валу
1100 Вт
Тип строгального вала
с валом helical
Напряжение питающей сети
400 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Режимы работы
S1
Частота вращения ножевого вала
5000 об/мин
Максимальная ширина строгания
203 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Количество ножей на валу
40 шт.
Размер ножей (Д × Ш × В)
15 × 15 × 2,5 мм
Максимальная глубина строгания
3 мм
Тип ремня
Клиновой (А1180, A1219)
Диаметр режущего вала
74 мм
Тип передачи
Ременная
Высота рабочей поверхности относительно пола
850 мм
Глубина регулировки подающего стола (max)
13 мм
Материал рабочих столов
Чугун
Длина подающего стола
888 мм
Длина приемного стола
890 мм
Размер параллельного упора (Д × В)
886 × 123 мм
Материал параллельного упора
Чугун
Минимальная длина обрабатываемой заготовки
200 мм
Минимальная ширина обрабатываемой заготовки
8 мм
Общая длина строгальных столов
1860 мм
Способ поднятия столов
Ласточкин хвост
Длина электрошнура
2 м
Диаметр патрубка пыле/стружкоудаления
98 мм
Уровень звукового давления (шума)
85 дБ
Размер упаковки место 1 (Д × Ш × В)
920 × 460 × 680 мм
Размер упаковки место 2 (Д × Ш × В)
2030 × 607 × 305 мм
Габаритный размер (Д × Ш × В)
1860 × 1130 × 1290 мм
Масса нетто
193 кг
Масса брутто
248 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
Основание станка в сборе
1
Выключатель
1
Устройство перемещения станка с комплектом крепежа
1
Патрубок отвода стружки
1
Ремень приводной
1
Комплект крепежа
1
Станок фуговальный в сборе (фуговальные столы с режущей головкой)
1
Упор параллельный в сборе
1
Каретка параллельного упора
1
Кронштейн каретки параллельного упора
1
Кожух ножевого вала
1
Пластина для амортизации кожуха ножевого вала
1
Кронштейн выключателя
1
Упор для рук (толкатель)
2
Комплект ключей
1
Бита для замены ножей helical
1
Руководство по эксплуатации
1
Упаковка
1
Преимущества
BELMASH J200/1800ARH (1.7 кВт, 400 В)
Укомплектован валом Helical

На станок предустановлен Helical вал, имеющий продленный срок службы ножей и более высокое качество обработки

Прочная конструкция

Все ключевые конструкции станка, такие как приемный и подающий столы, а также параллельный упор изготовленны из чугуна

Регулировки угла наклона параллельного упора

Механизм настройки положения параллельного упора позволяет регулировать угол наклона последнего от -45 до + 45 градусов.

Длина столов 1800 мм

Длина загрузочного/ приемного столов составляет 897/897. Такая длина столов позволяет осуществлять уверенное прямолинейное движение заготовки, что увеличивает точность и качество обработки.
