BELMASH J200/1900ARH (1.7 кВт, 400В)
Обзор 360°
Характеристики

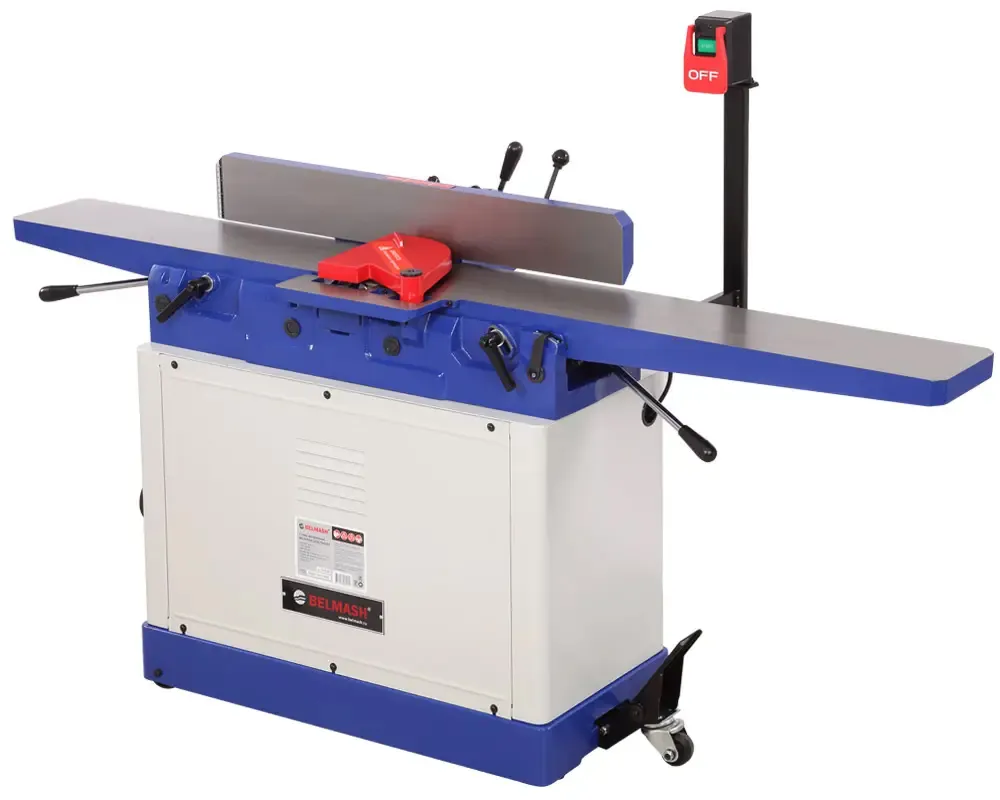

Фуговальный станок BELMASH J200/1900ARH (1.7 кВт, 400В) с валом Helical представляет собой современное оборудование для обработки деревянных заготовок и применяется в столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
Особенности
- Установлен вал Helical
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Рабочие столы перемещаются по направляющим «Параллелограмм»
- Удлинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция

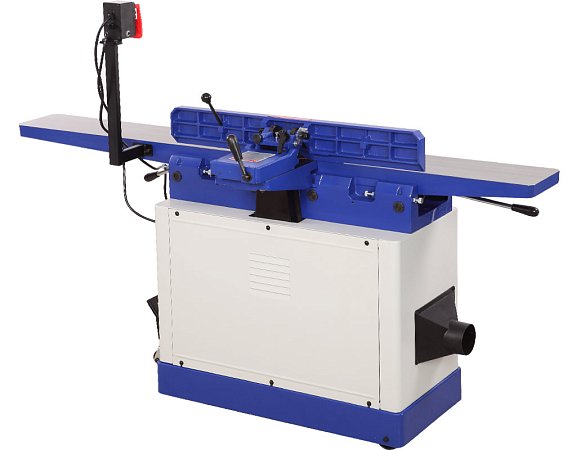

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 400 Вт, аналогичная модель для подключения сети 230 Вт - BELMASH J200/1900ARH.
На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical - BELMASH J200/1900AR (230 Вт) и BELMASH J200/1900AR (1.7 кВт, 400 В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1960 мм, загрузочный 1105 мм, приемный 793 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

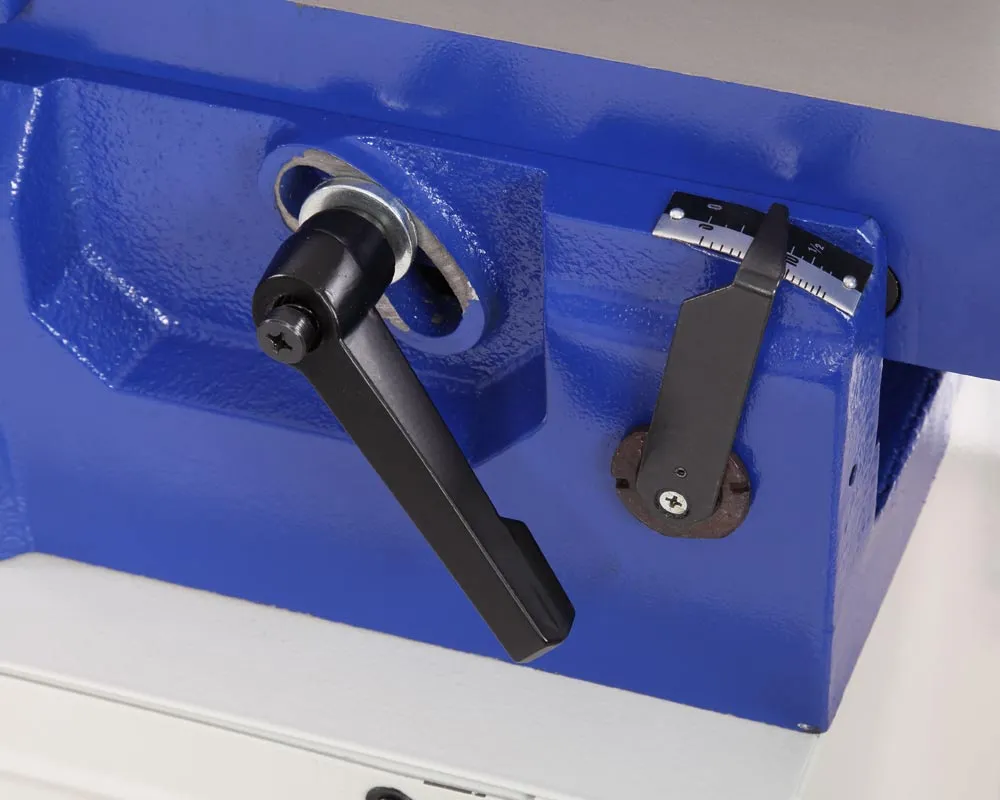

Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

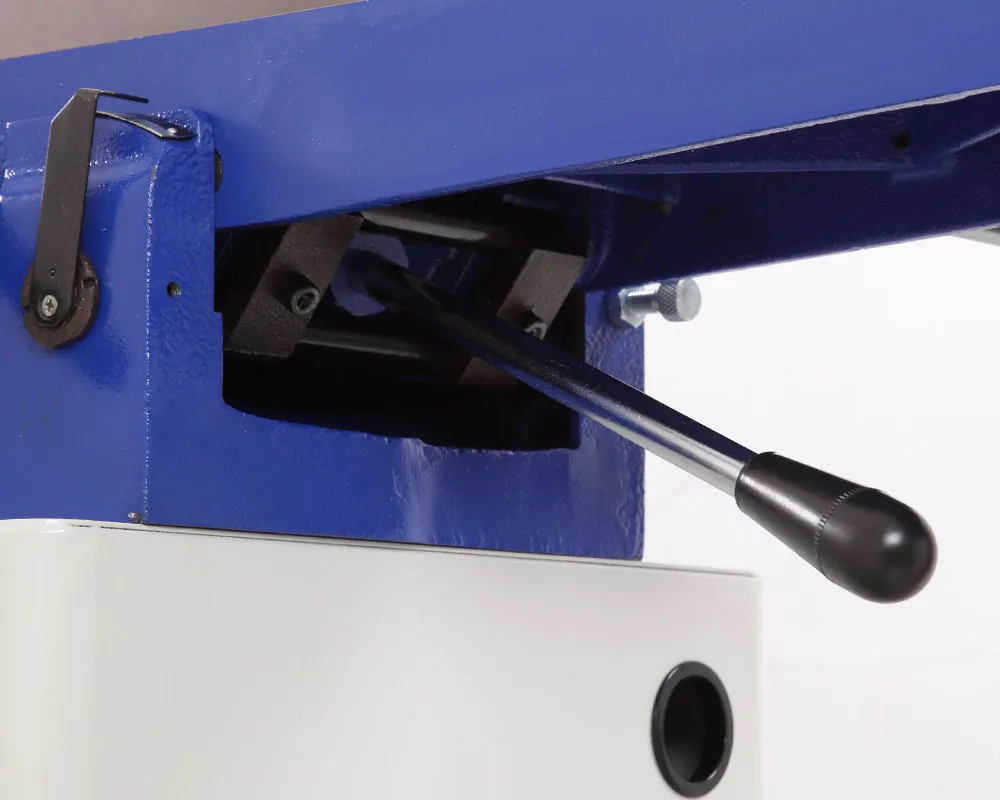

Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный и точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 16 мм.

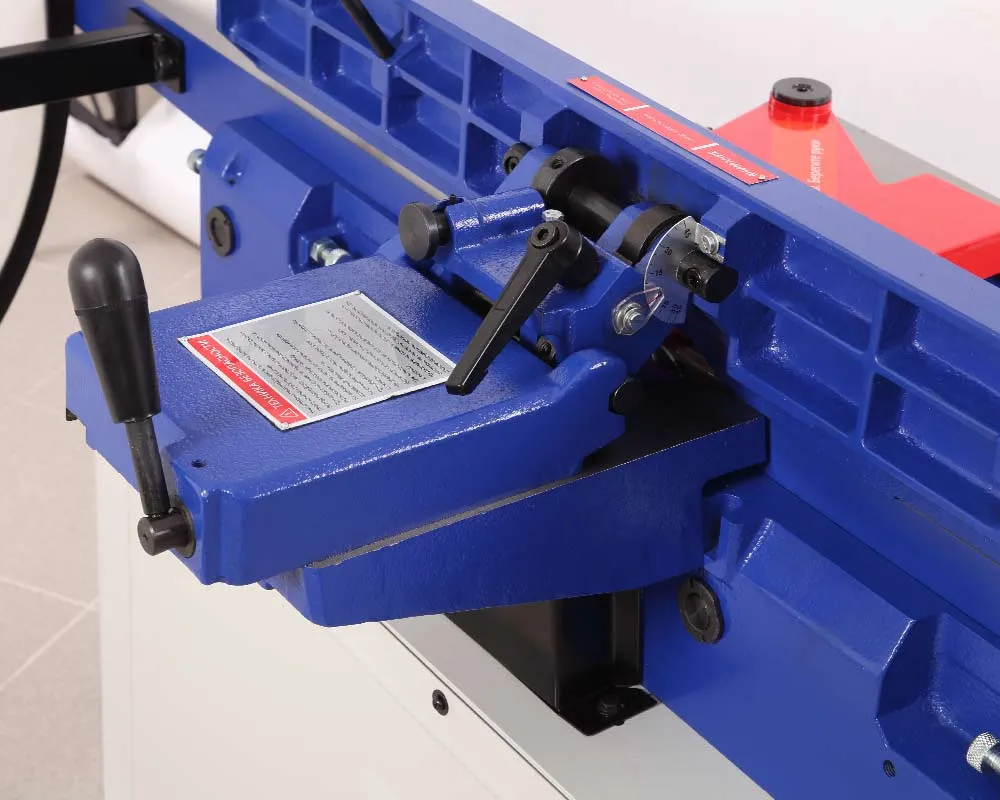

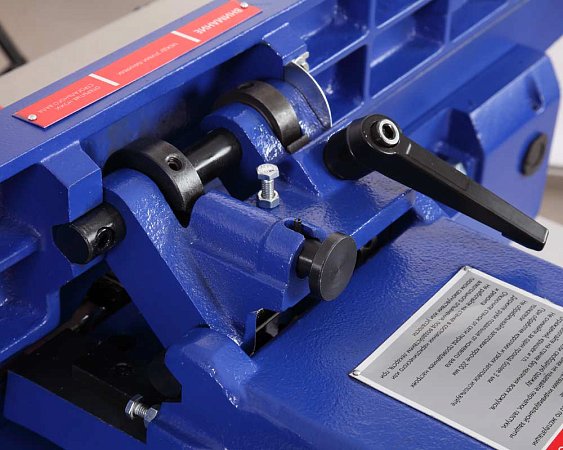

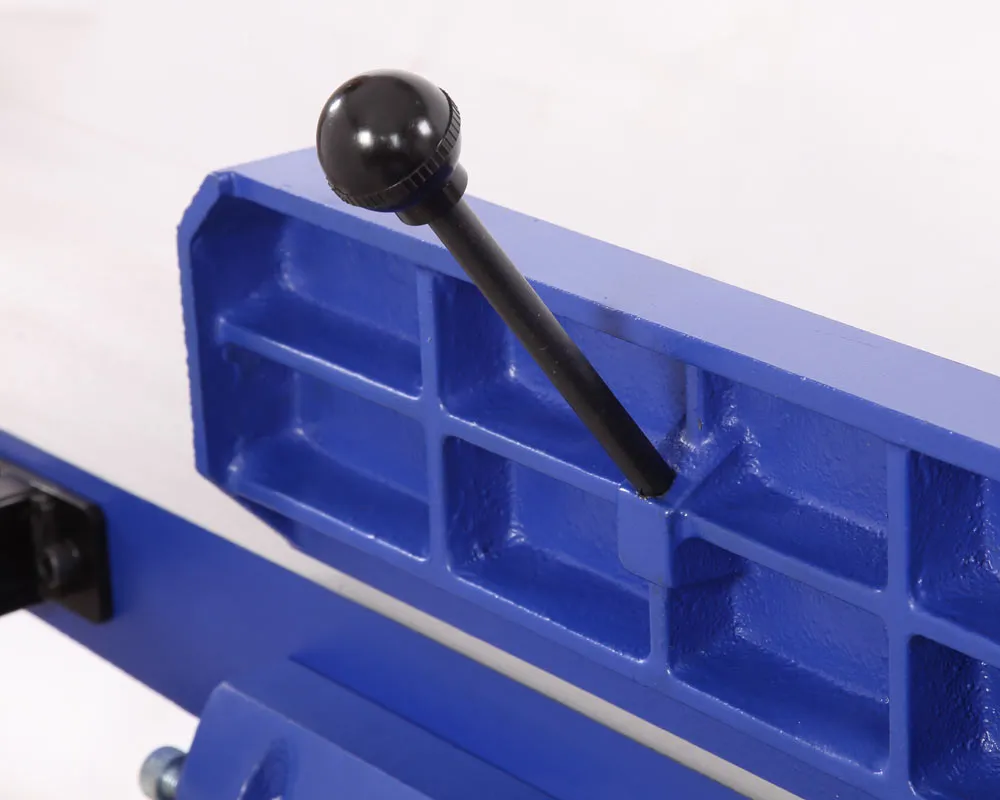

Размер параллельного упора 910×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

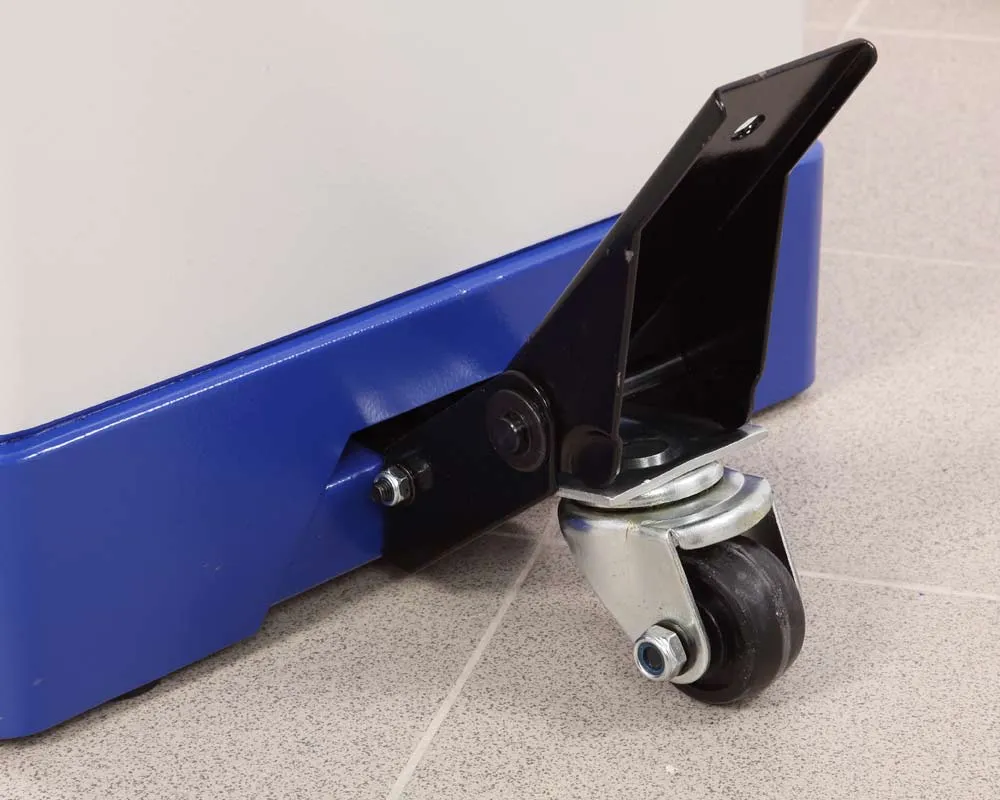

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

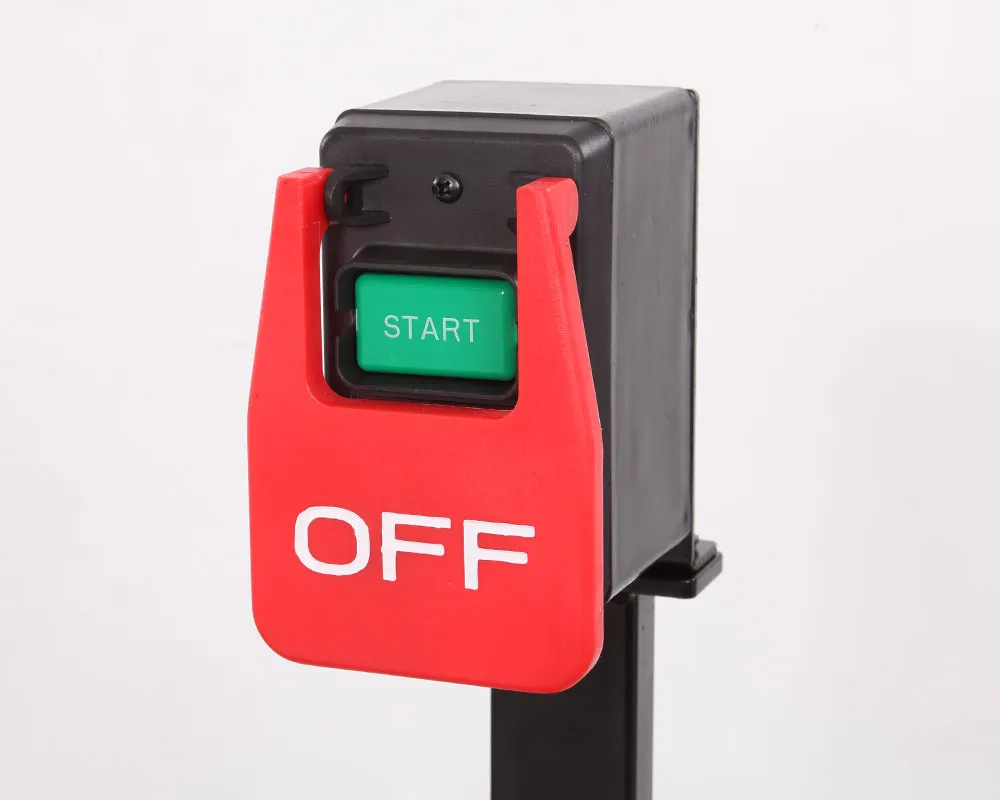

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
BELMASH J200/1900ARH (1.7 кВт, 400В)
Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это удобный и точный механизм перемещения столов
На станок предустановлен Helical вал, имеющий продленный срок службы ножей и более высокое качество обработки
Рабочие столы, их основание, а также параллельный упор выполнены из чугуна, что повышает точность и качество обработки.

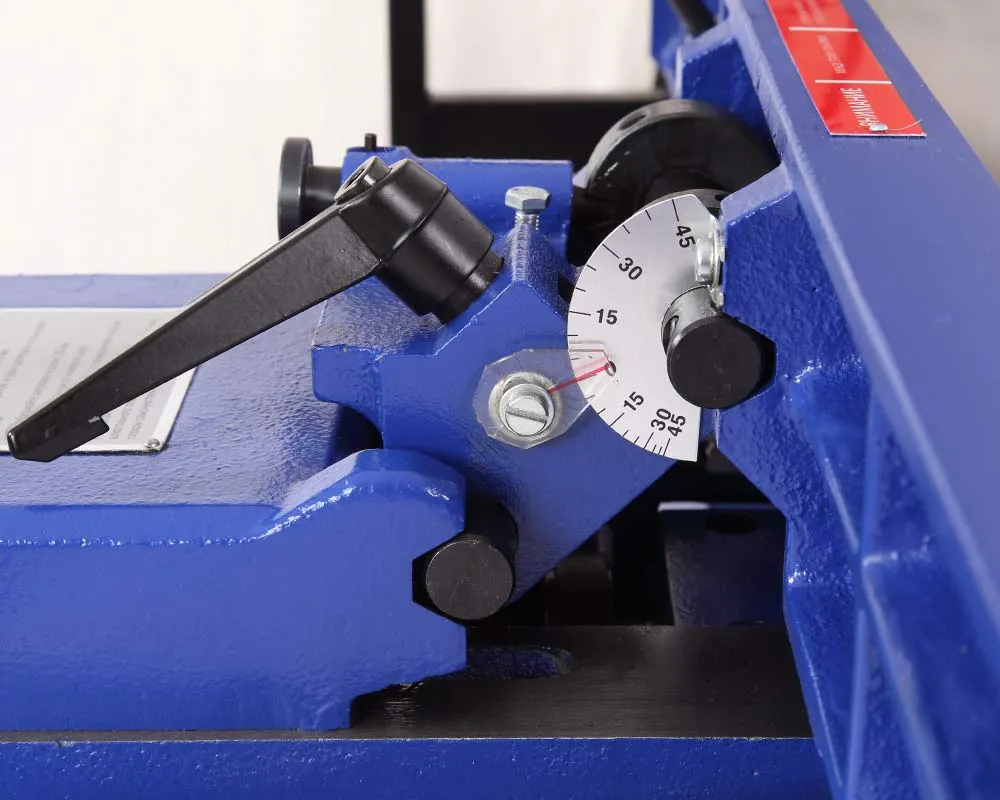

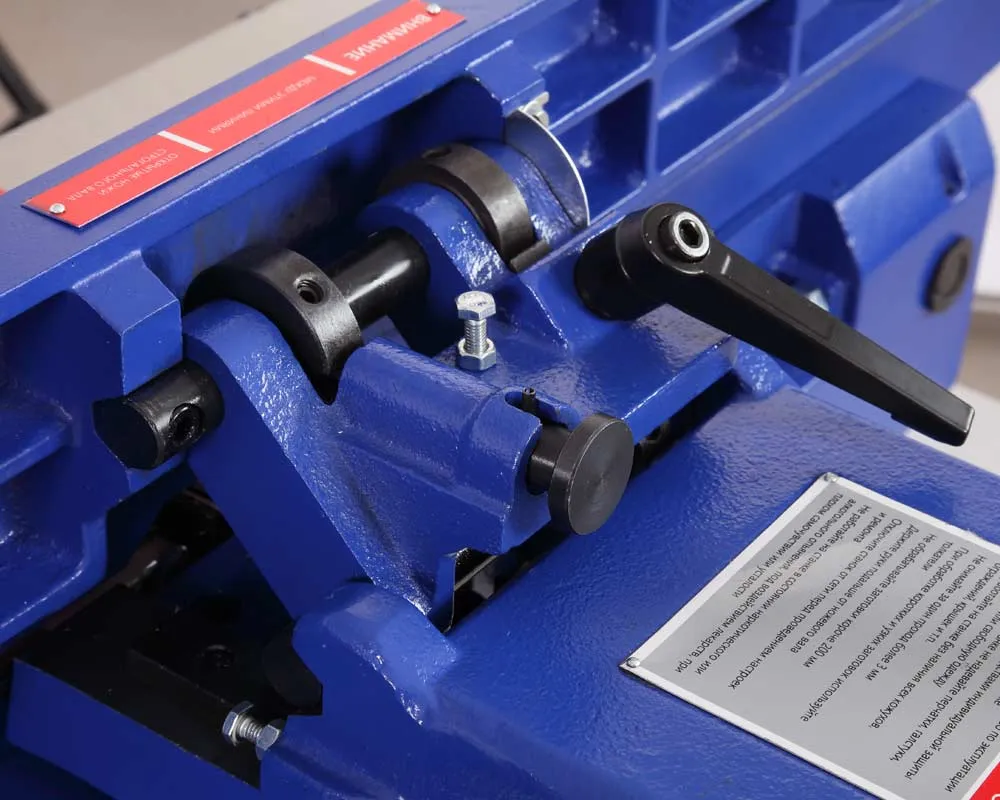

Система регулировки угла наклона параллельного упора от -45 до 45 градусов.

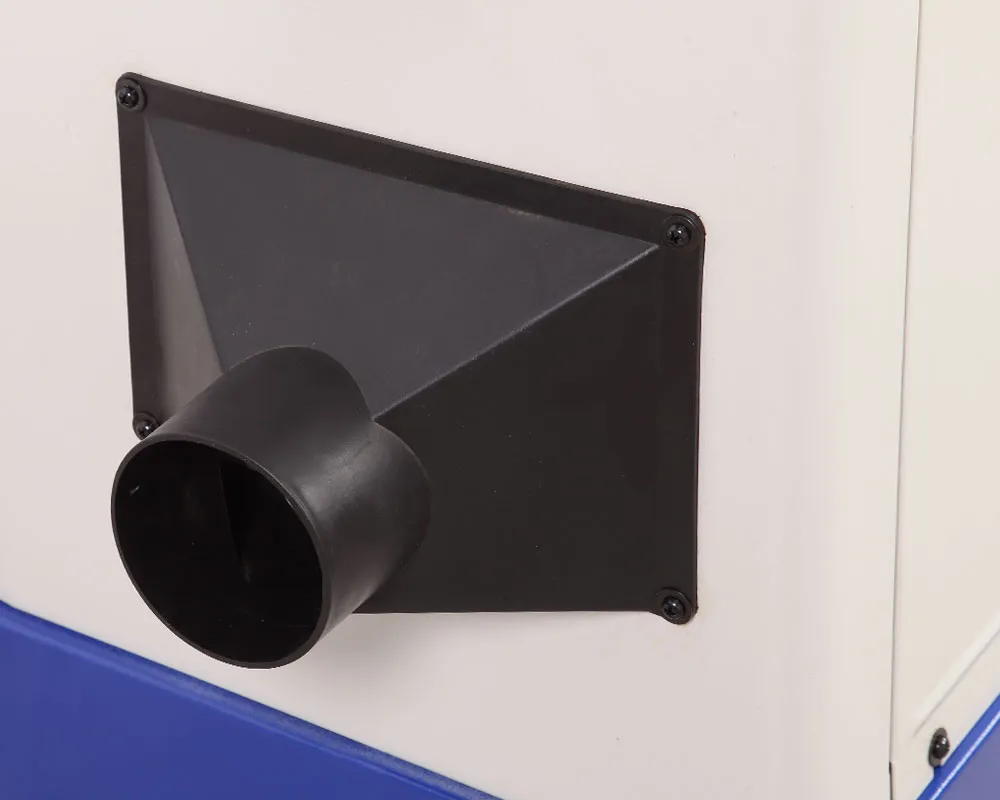

Возможность подключения вытяжной установки через патрубок с наружным диаметром 98 мм.
Литой защитный кожух ножевого вала закрывает нерабочую поверхность строгального барабана, чем предотвращает случайное попадание рук на ножи.
