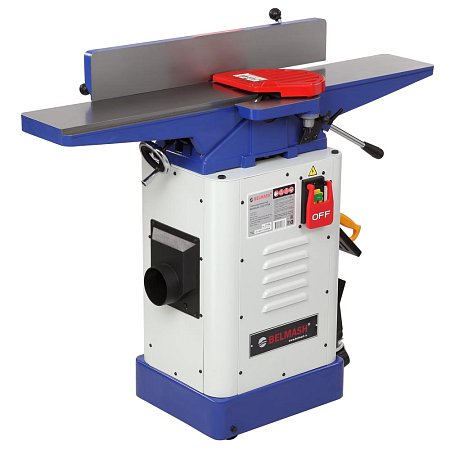

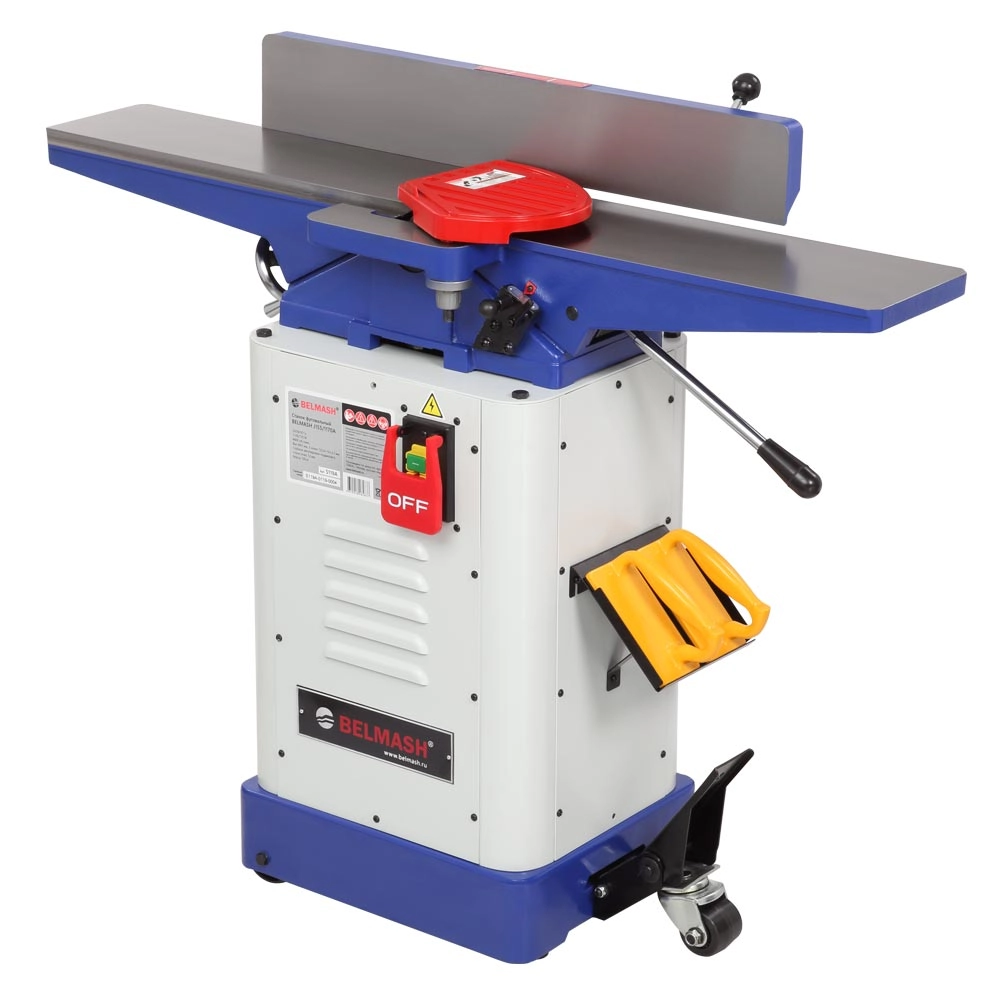

BELMASH J155/1170A
Характеристики
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

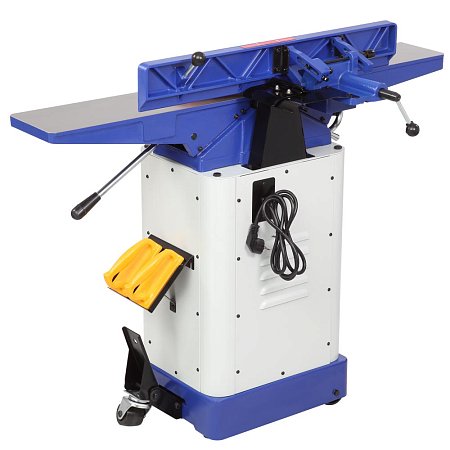

- Колесная система для перемещения станка по мастерской
- Магнитный пускатель
- Патрубок для подключения стружкоотсоса

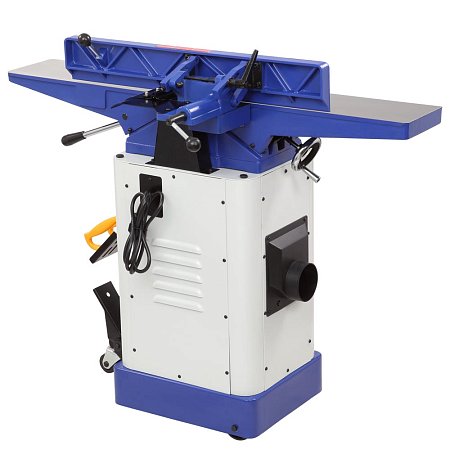

Конструкция

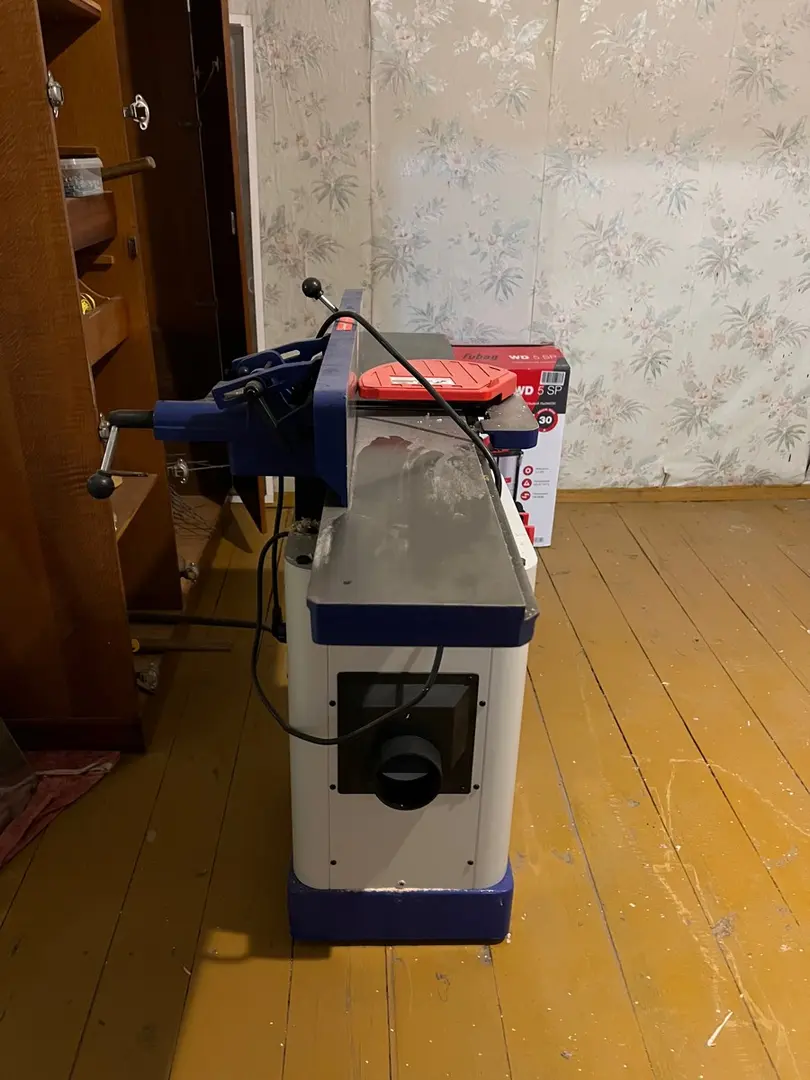

Станок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.

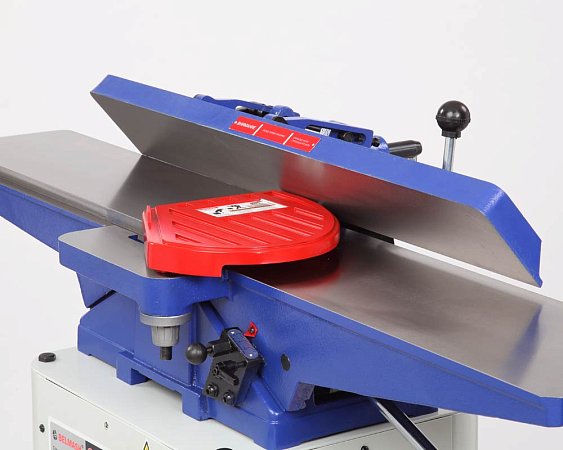

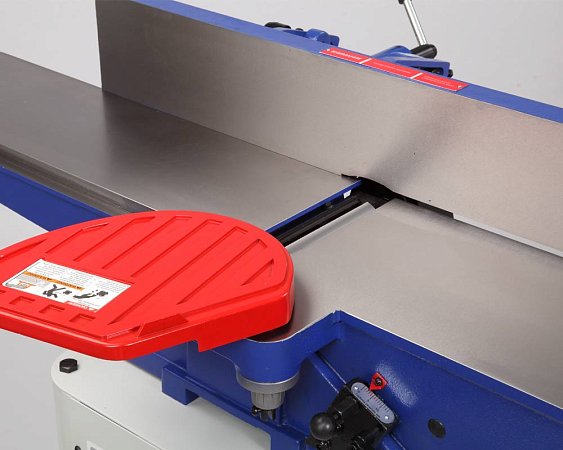

Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и трехножевой строгальный вал.

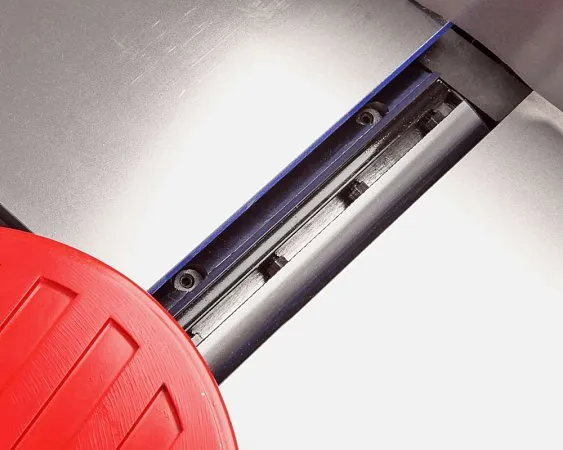

Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, обеспечивает более высокое и стабильное качество строгания, обеспечивает высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical - BELMASH J155/1170AH.
Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

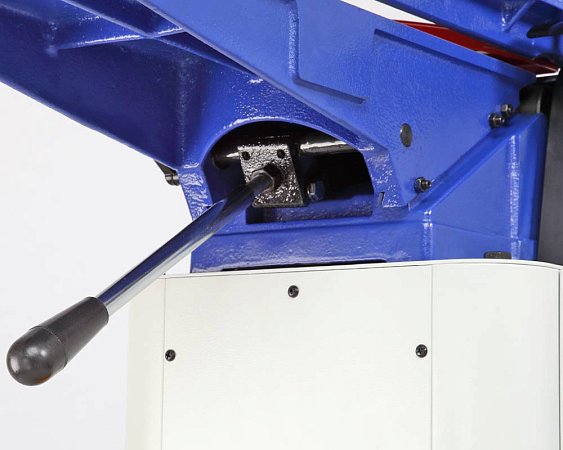

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).

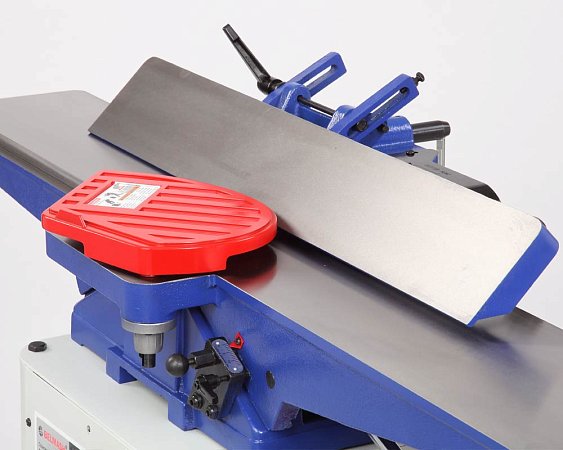

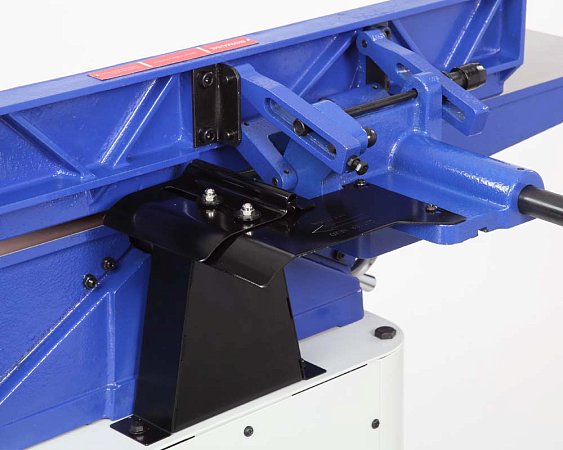

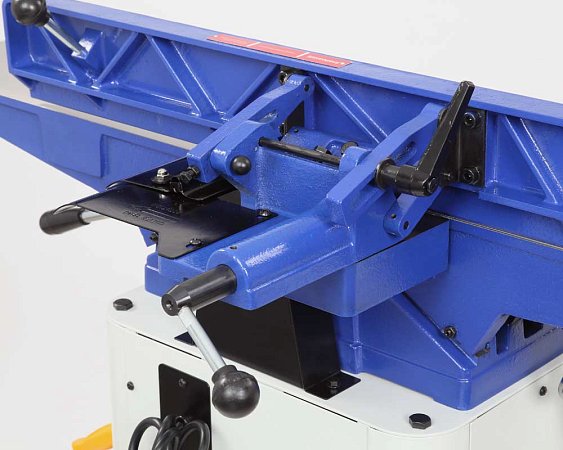

Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

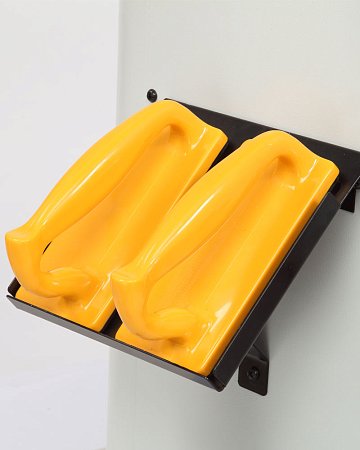

Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка.
В комплект поставки входит устройство для установки ножей, которое упростит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
BELMASH J155/1170A
![](/upload/resize_cache/iblock/6fe/240_240_2/1.jpg)
Возможность замены стандартного строгального вала с прямыми ножами на вал Helical.
![](/upload/resize_cache/iblock/0df/240_240_2/3.jpg)

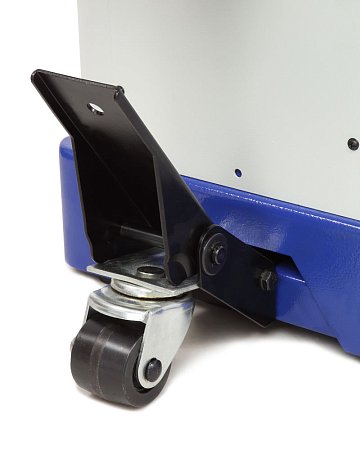

Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.
![](/upload/resize_cache/iblock/8ed/240_240_2/2.jpg)
Основание рабочих столов, сами приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины.
![](/upload/resize_cache/iblock/2c4/240_240_2/5.jpg)

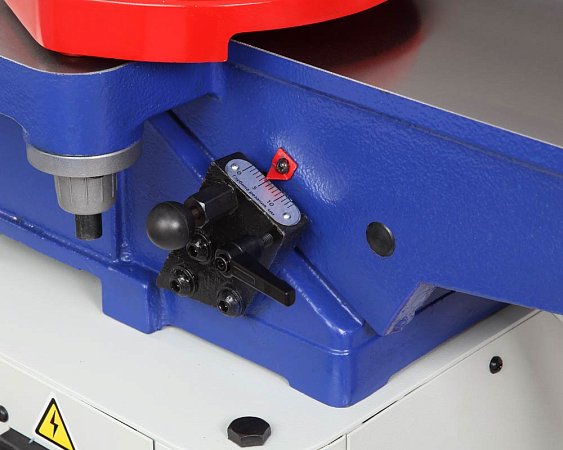

Шкала положения подающего стола позволяет выставить точную глубину строгания.
