BELMASH J155/1170AH

116 990 ₽
+ 3 510  бонусов на личный счет
Пришлите ссылку на сайт, где указана более низкая цена, и мы сделаем Вам выгодное предложение!
Можно купить в рассрочку от 19 498 ₽ в мес.
Мало в наличии
В избранное
Сравнить
Преимущества
Предустановленный helical вал
Точность настройки глубины строгания
Простота перемещения
Чугунная конструкция
всепреимущества
Описание
Характеристики
Комплектация
Отзывы

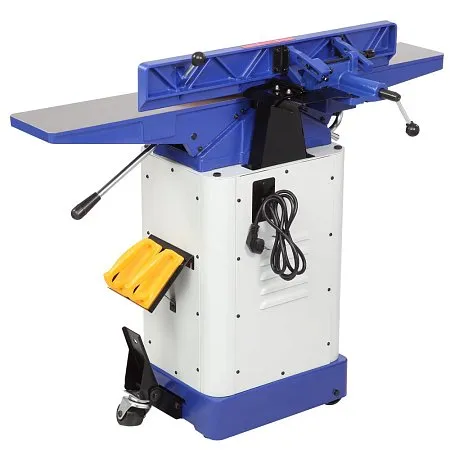

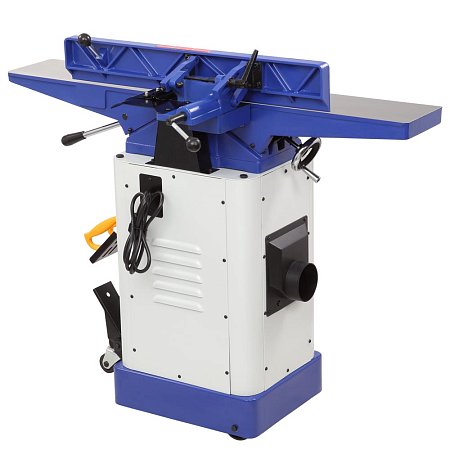

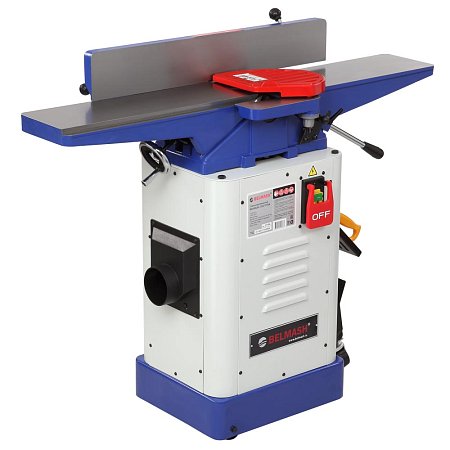

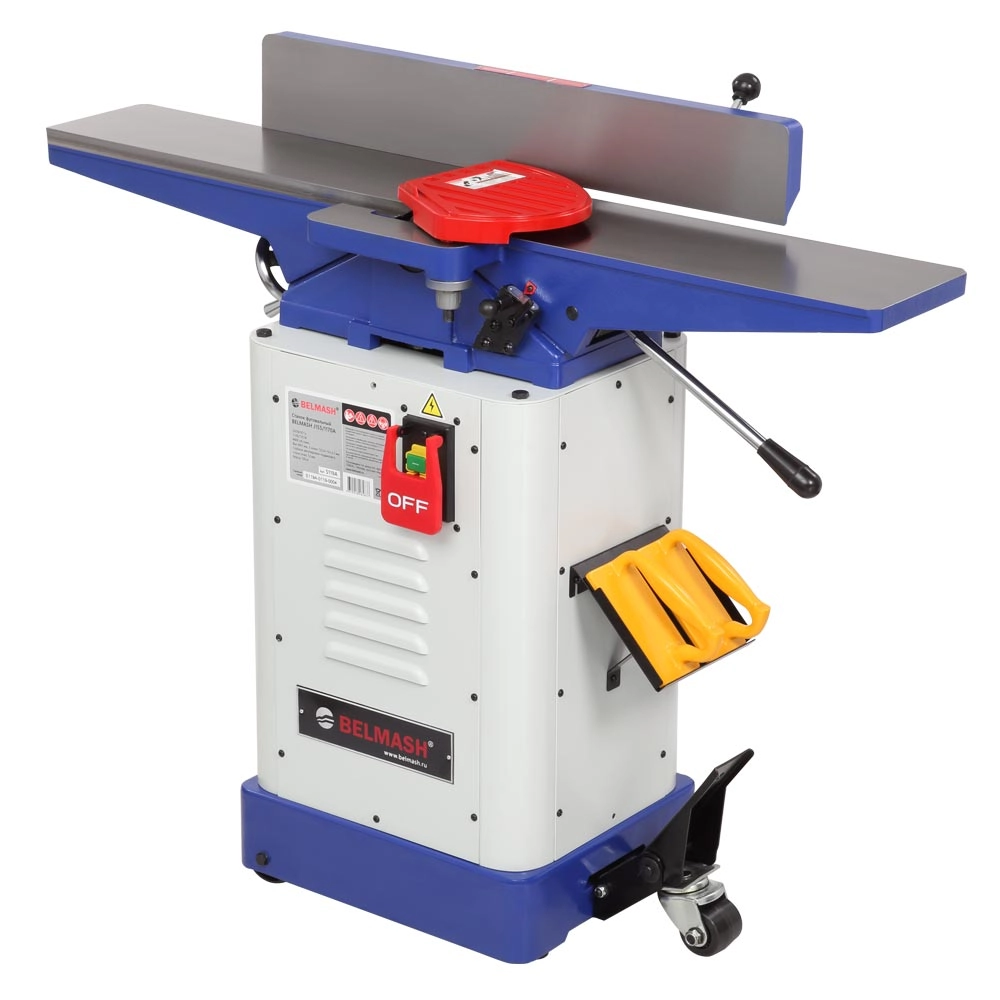

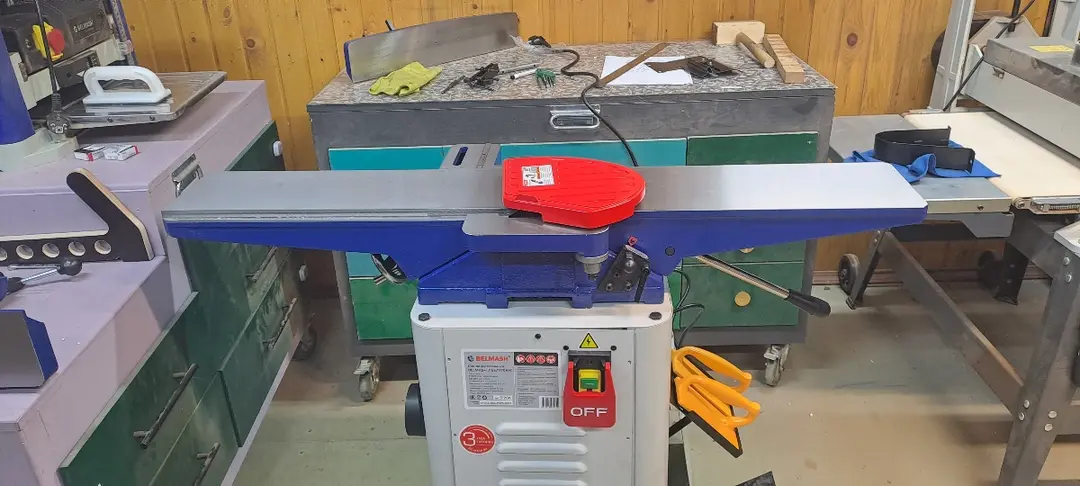

Фуговальный станок BELMASH J155/1170A представляет собой современное оборудование для обработки деревянных заготовок. Подойдет для любительского использования или в небольших мастерских. Предназначен для подключения к сети 230 Вт.

При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти

Особенности

  • Установлен ножевой вал Helical
  • Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
  • Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
  • Колесная система для перемещения станка по мастерской
  • Магнитный пускатель

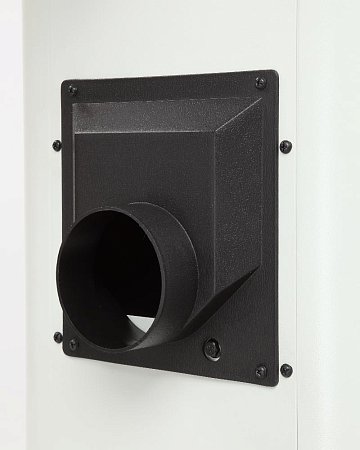

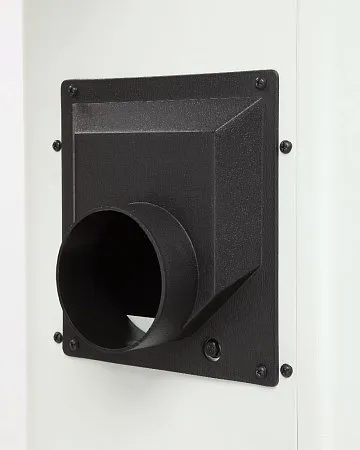

  • Патрубок для подключения стружкоотсоса

Конструкция

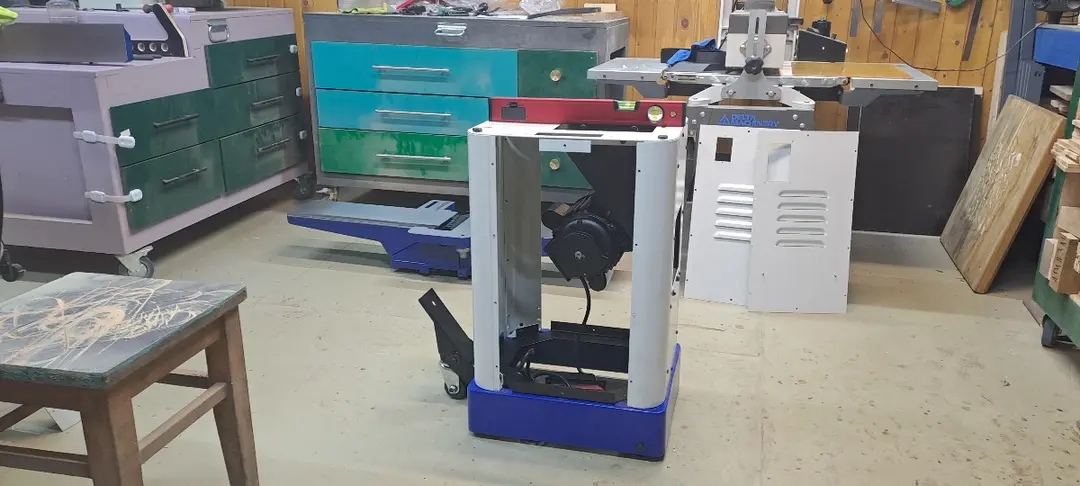

Станок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.

Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и строгальный вал.

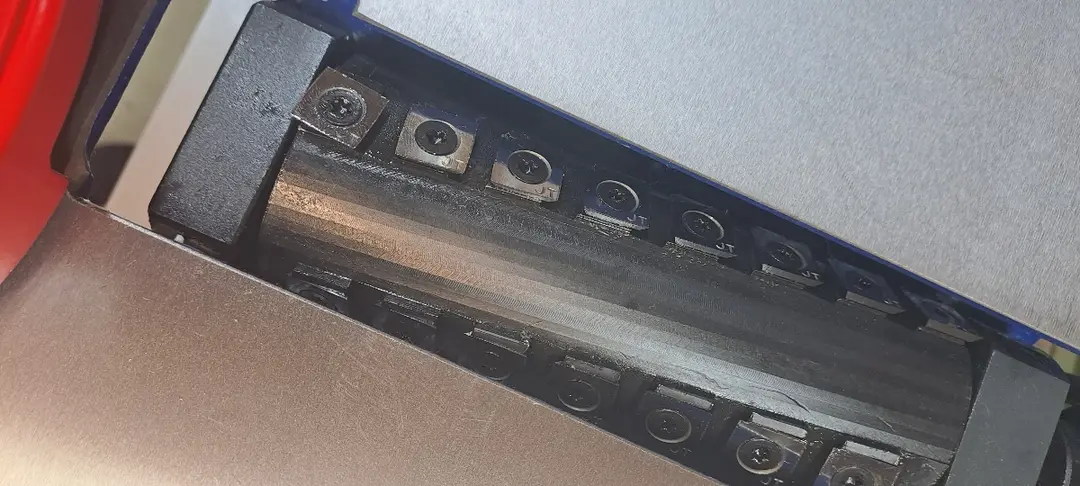

На станке установлен сегментированный ножевой вал Helical с 30 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель, без вала Helical - BELMASH J155/1170A.

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

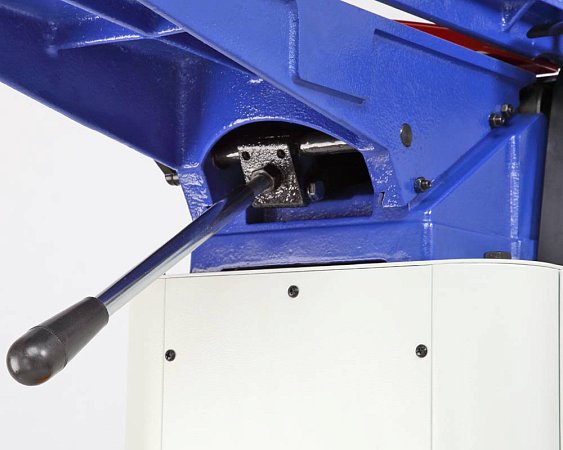

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).

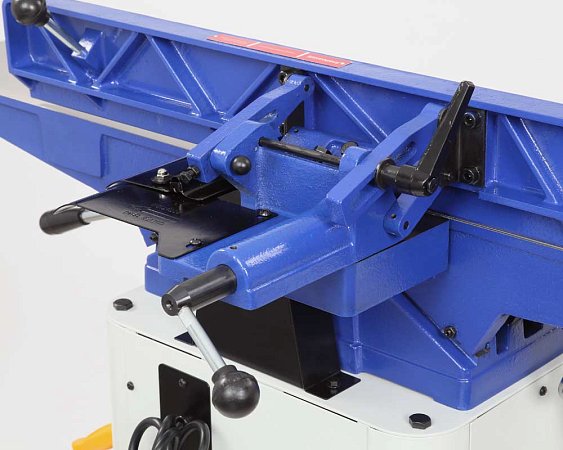

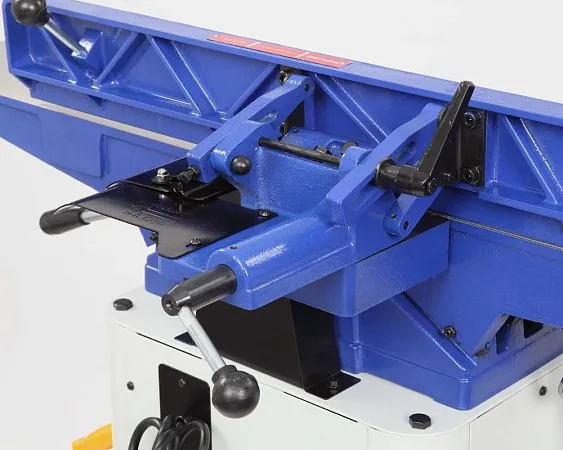

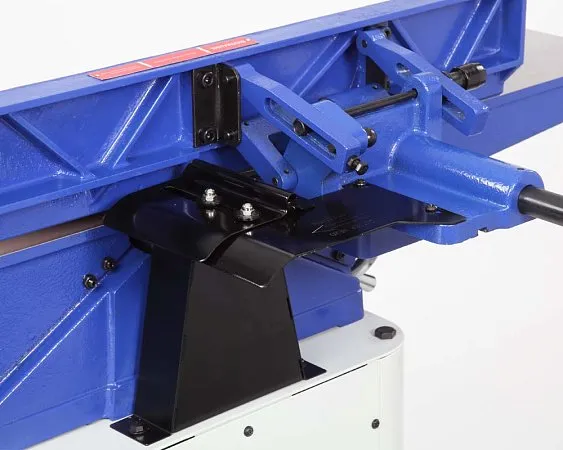

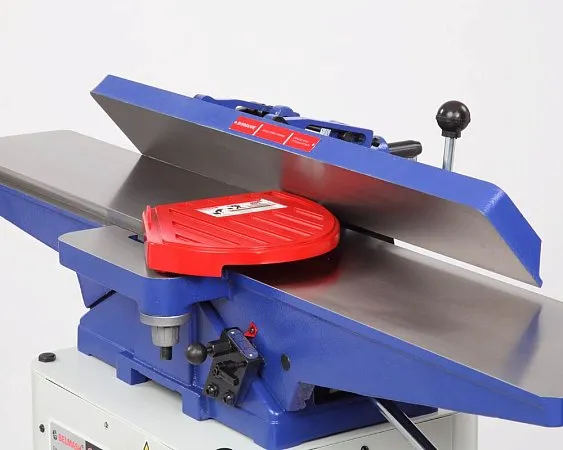

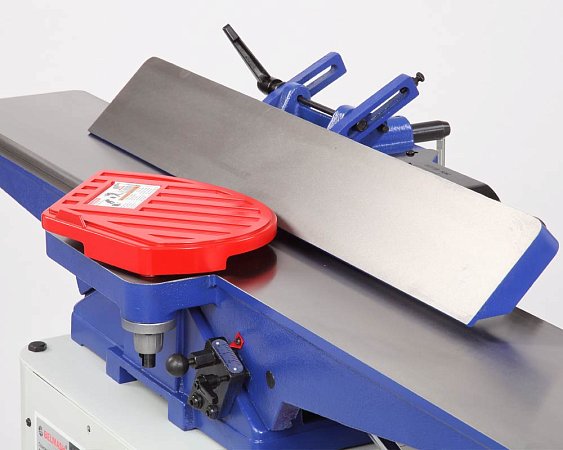

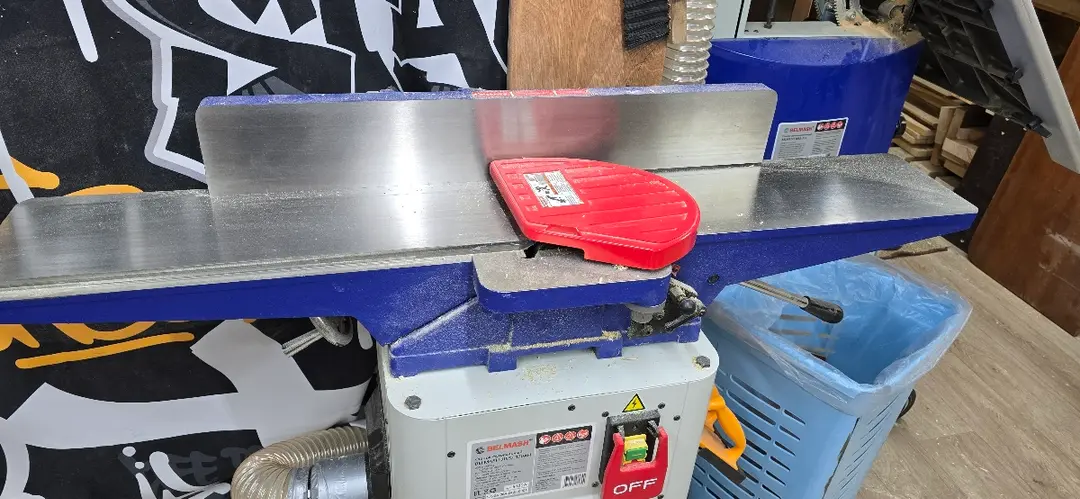

Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

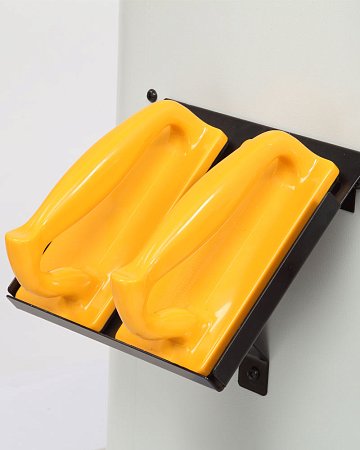

Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

  • ТР ТС 010/2011 «О безопасности машин и оборудования»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки

Мощность
1100 Вт
Мощность на валу
735 Вт
Тип строгального вала
с валом helical
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Частота вращения ножевого вала
4800 об/мин
Максимальная ширина строгания
152 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Количество ножей на валу
30 шт.
Размер ножей (Д × Ш × В)
15 × 15 × 2,5 мм
Максимальная глубина строгания
3 мм

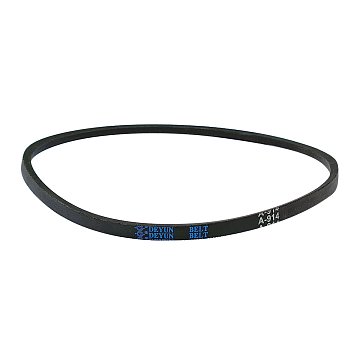

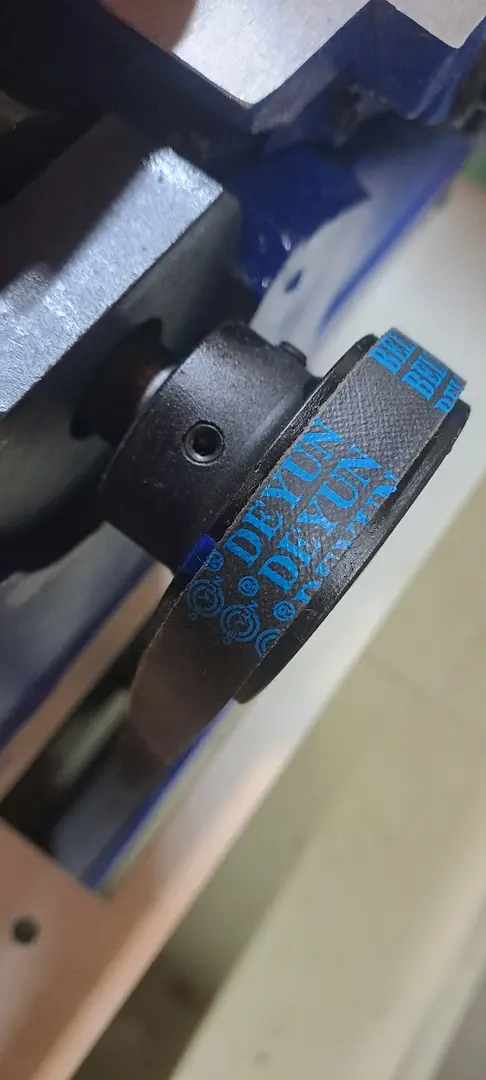

Тип ремня
Клиновой (А914)
Диаметр режущего вала
65 мм
Тип передачи
Ременная
Высота рабочей поверхности относительно пола
848 мм
Глубина регулировки подающего стола (max)
12 мм
Материал рабочих столов
Чугун
Длина подающего стола
556 мм
Длина приемного стола
565 мм
Размер параллельного упора (Д × В)
746 × 114 мм
Материал параллельного упора
Чугун
Минимальная длина обрабатываемой заготовки
200 мм
Минимальная ширина обрабатываемой заготовки
9 мм
Способ поднятия столов
Ласточкин хвост
Диаметр патрубка пыле/стружкоудаления
102 мм
Габаритный размер (Д × Ш × В)
1195 × 780 × 975 мм
Размер упаковки (Д × Ш × В)
1245 × 584 × 406 мм
Масса нетто
105 кг
Масса брутто
108 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
24 мес.
Расширенная гарантия (регистрируется дополнительно)
+12 месяцев к основной
Страна происхождения
Китай
Подставка
1
Рычаг загрузочного стола
1
Упаковка
1
Комплект ключей
1
Комплект крепежа
1
Бита для замены ножей helical
1
Кожух
1
Шкив электродвигателя
1
Ремень клиновой
1
Патрубок для отвода стружки
1
Ручки регулировки параллельного упора
2
Маховик
1
Кожух ремня
1
Электродвигатель с выключателем
1
Устройство перемещения (педаль) с крепежом
1
Ограждение ножевого вала
1
Упор параллельный с сборе
1
Столы фуговальные в сборе
1
Цоколь основания с опорами и роликами
1
Стойка основания
1
Прижимы (толкатели)
2
Желоб для отходов резания
1
Полка для ручных прижимов
1
Руководство по эксплуатации
1
Упаковка
1
Преимущества
BELMASH J155/1170AH
Предустановленный helical вал

Предустановленный на станок строгальный вал Helical

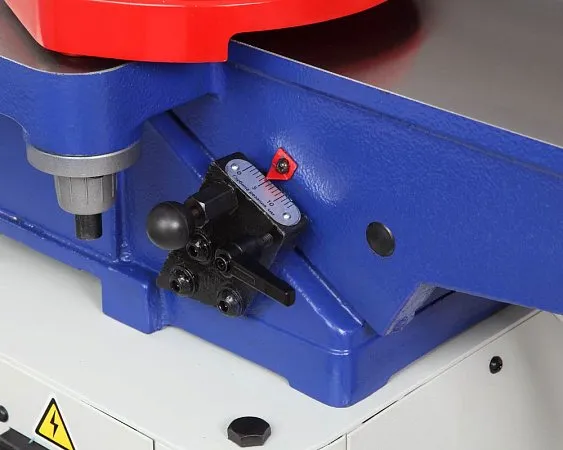

Точность настройки глубины строгания

Шкала положения подающего стола позволяет выставить точную глубину строгания.

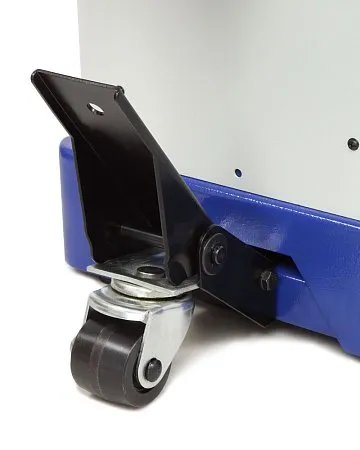

Простота перемещения

Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.

Чугунная конструкция

Основание рабочих столов, сами приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины.
