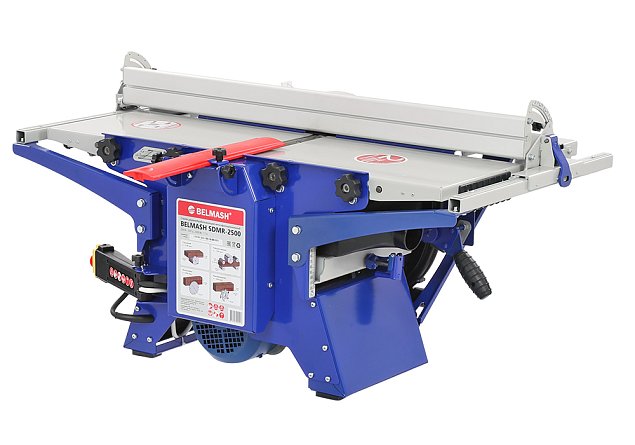

BELMASH SDMR-2500
Обзор 360°
Характеристики

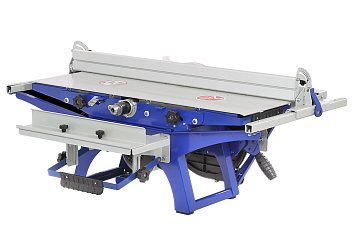

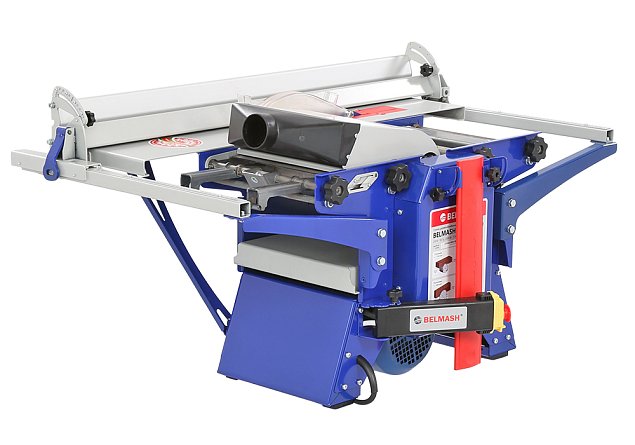

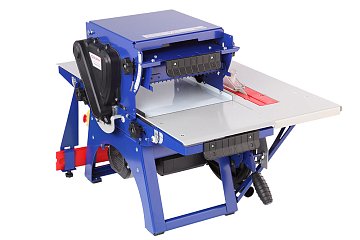

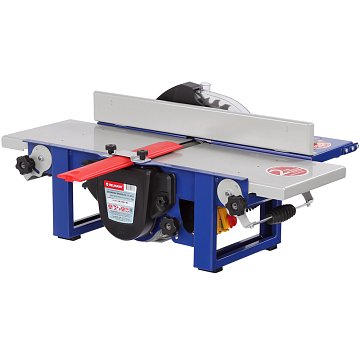

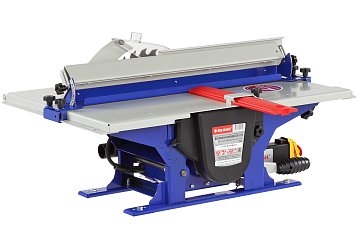

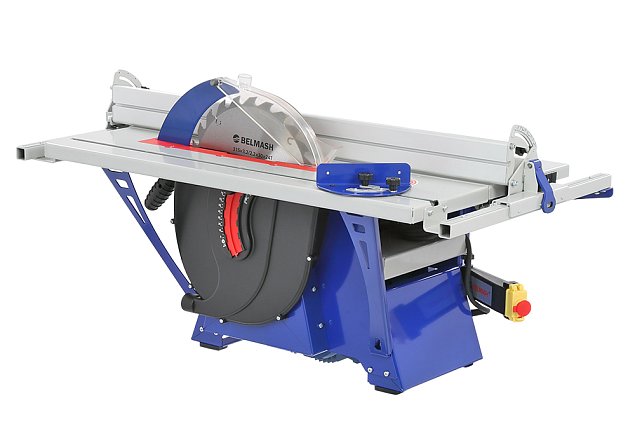

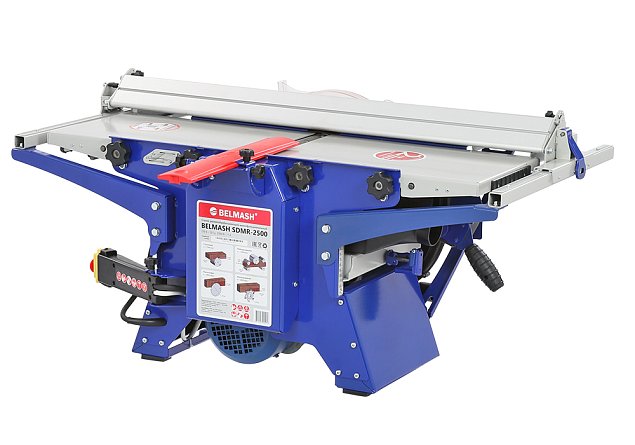

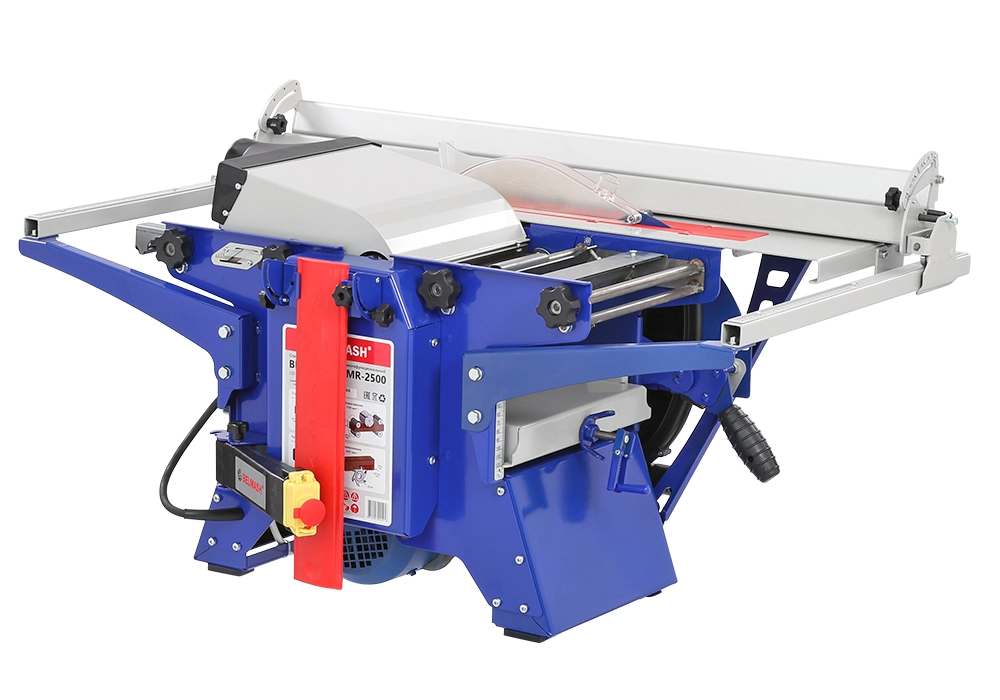

BELMASH SDMR-2500 – один из самых функциональных комбинированных станков «Завода Белмаш». В нем реализованы четыре ключевые функции, которые позволят выполнить базовые операции: распиловку, строгание/фугование, рейсмусование и фрезерование дисковыми фрезами.

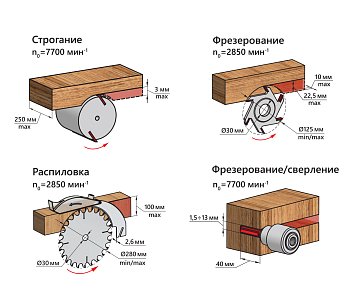

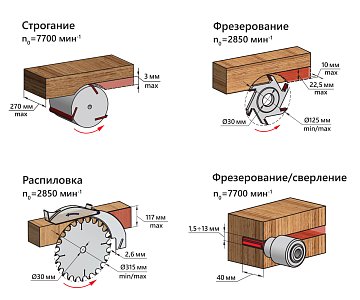

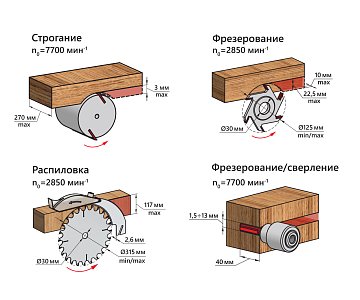

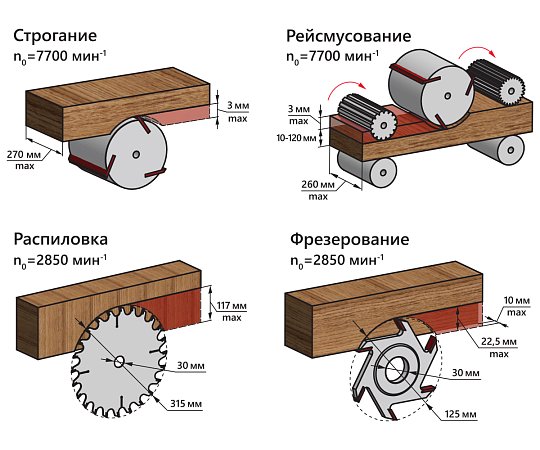

Станок рассчитан на следующие операции:
- рейсмусование
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- распиловку вдоль и поперек волокон
- распиловку вдоль волокон под углом с помощью параллельного упора
- распиловку поперек волокон под углом с помощью углового упора
- фрезерование дисковыми фрезами.

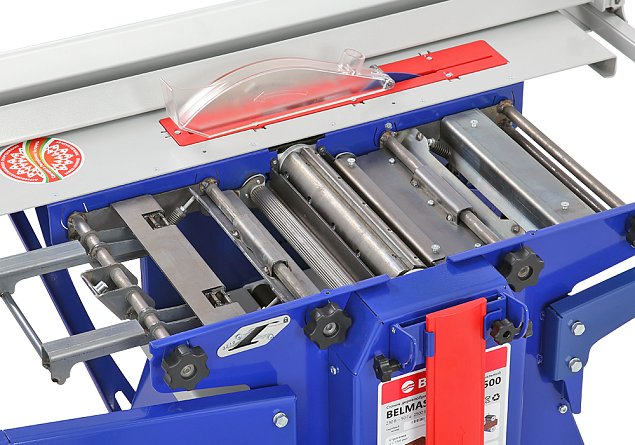

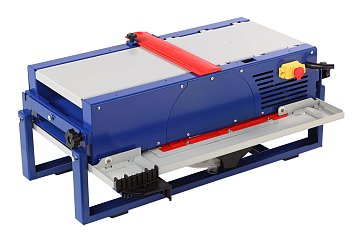

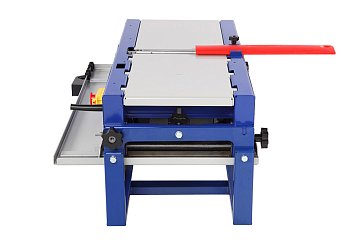

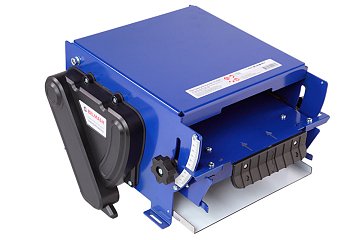

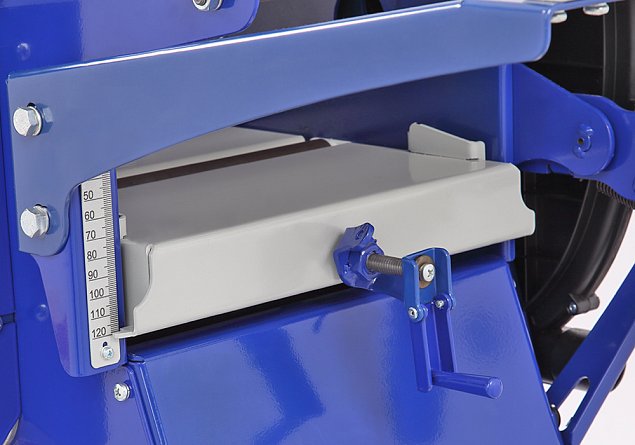

Рейсмусовый блок расположен в нижней части станка. С его помощью можно обрабатывать заготовки до 260 мм по ширине и до 120 мм по высоте. Подъем и опускание стола легко настраивается с помощью рукоятки. Движение осуществляется протяжными валами. Подача заготовки автоматическая, скорость – 6 м/мин. Максимальная глубина рейсмусования 3 мм. Размер рейсмусового стола (Ш×Д) 279×425 мм.

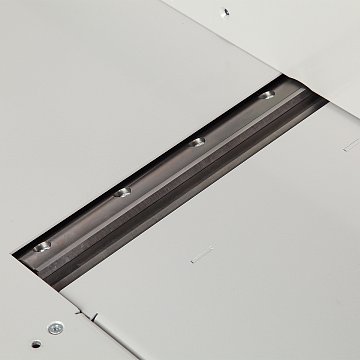

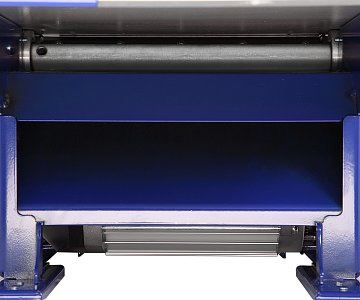

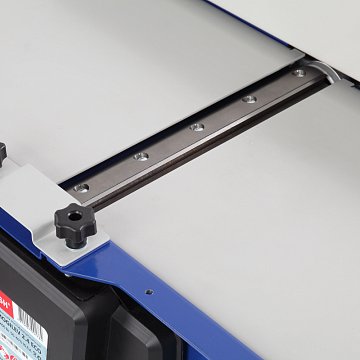

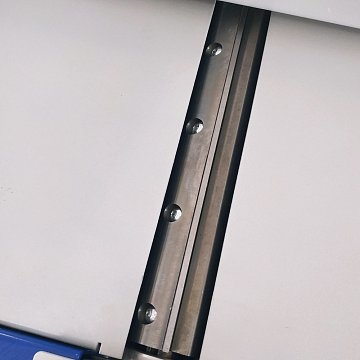

Главный узел при строгании и рейсмусовании – это ножевой вал – цельный, стальной, с тремя перезатачиваемыми ножами, длина которых 270 мм.
Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

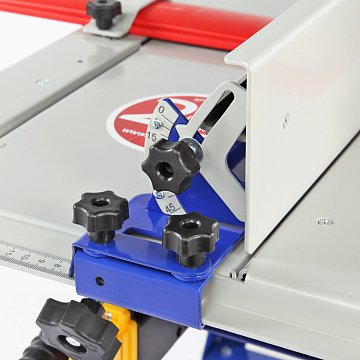

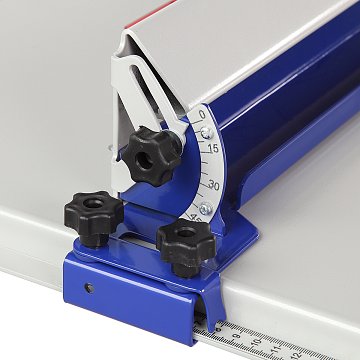

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Используется он как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Размер паза: 23 ширина в широкой части, 13 мм в узкой части, 16 мм глубина. С помощью углового упора можно производить распил в диапазоне от -45 до +45 градусов.

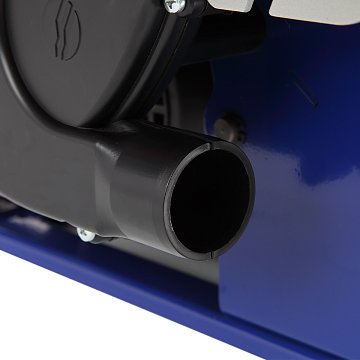

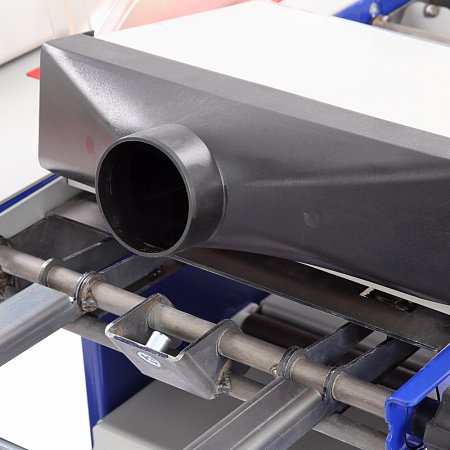

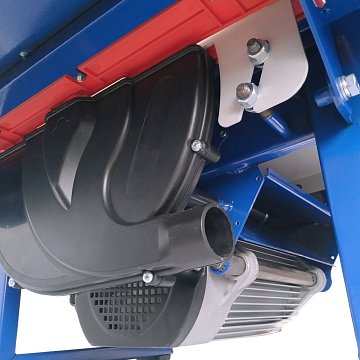

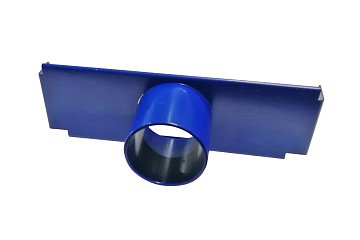

Для подключения вытяжных устройств станок имеет три патрубка:
-
патрубок диаметром 63 мм на кожухе для удаления стружки при строгании и рейсмусовании;
-

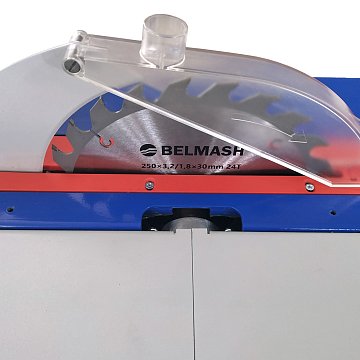

патрубок диаметром 38 мм на кожухе пильного диска;
-
патрубок диаметром 28 мм на ограждении пильного диска.
Такими характеристиками обладает не всякий даже профессиональный станок.
Назначение.
Станок хоббийный. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником. Широкий спектр возможностей, заключенный в одном аппарате, дает очевидное преимущество при его покупке.
Статья: как выбрать многофункциональный станок?
Разберем где применяются универсальные станки, покажем на что обратить внимание при выборе, расскажем о преимуществах.

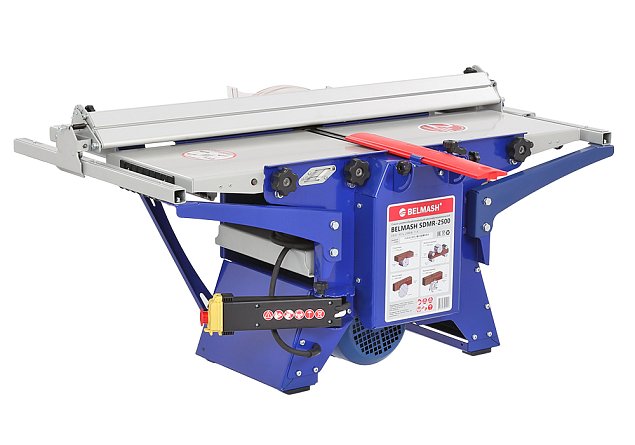

BELMASH SDMR-2500
Если вам необходим станок, который предназначен для 3-х операций: пиление, строгание, рейсмусование, то стоит задуматься о покупке данного изделия. Рейсмусование позволяет делать заготовку нужной толщины, путем снятия в несколько проходов излишка материала. Данный рейсмус является односторонним с максимальной высотой обработки 120 мм. Ширина заготовки не должна превышать 260 мм.
.jpg)

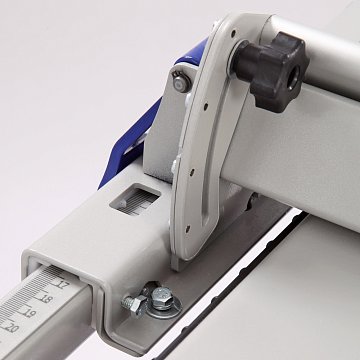

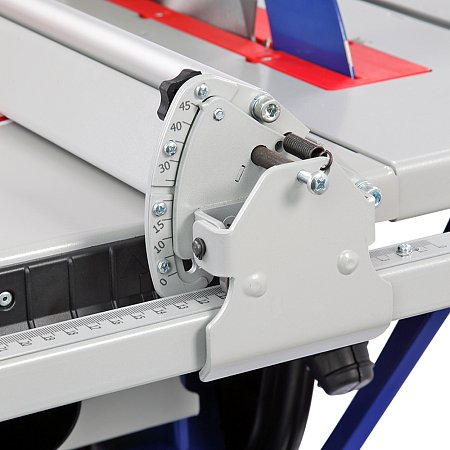

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

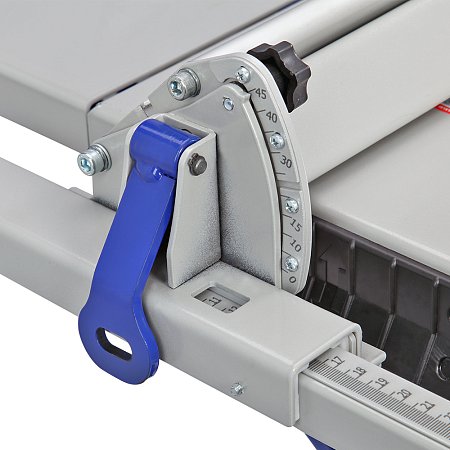

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
.jpg)

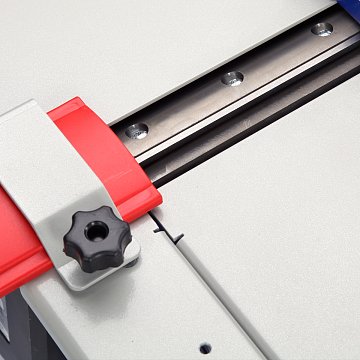

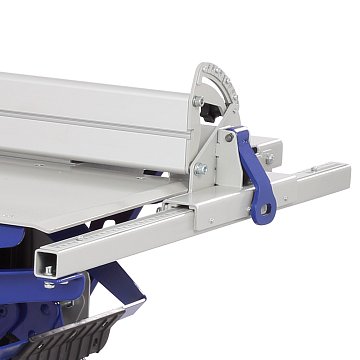

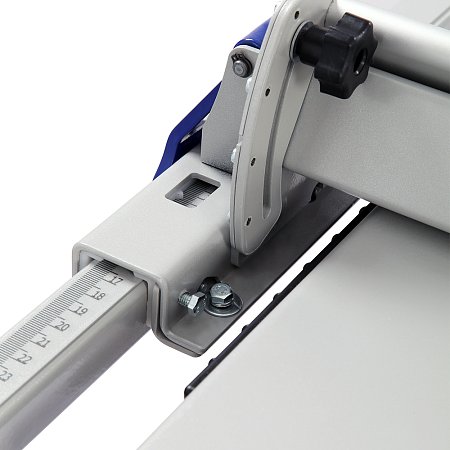

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

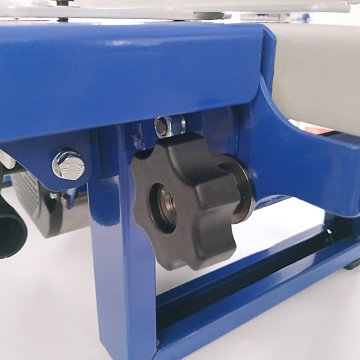

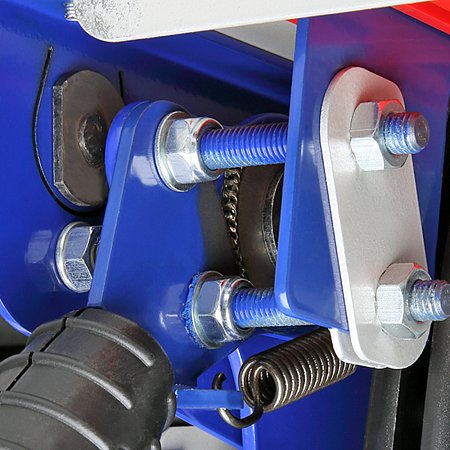

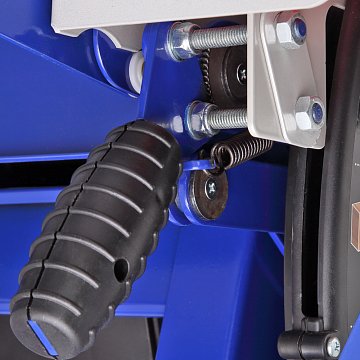

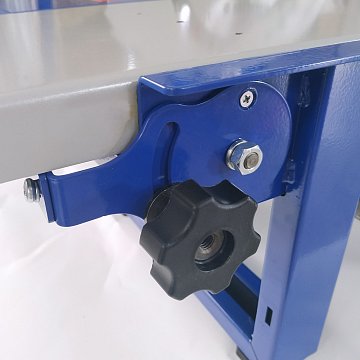

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

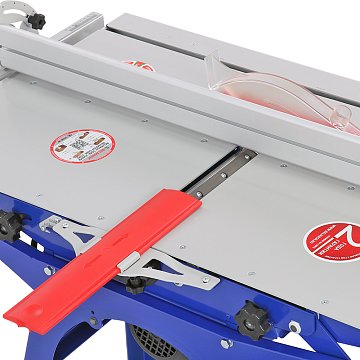

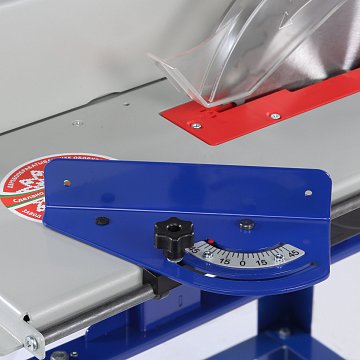

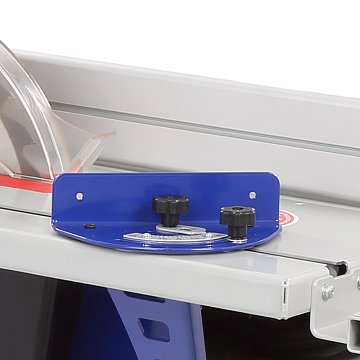

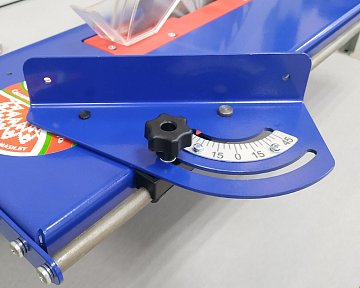

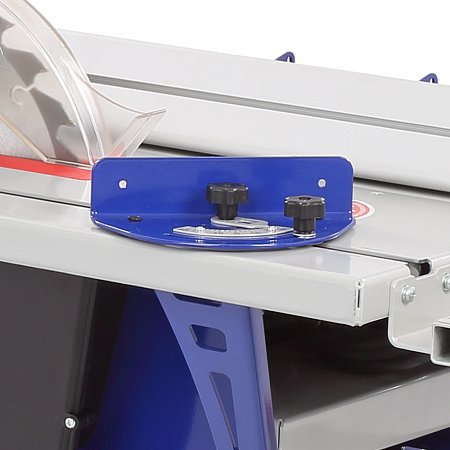

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.

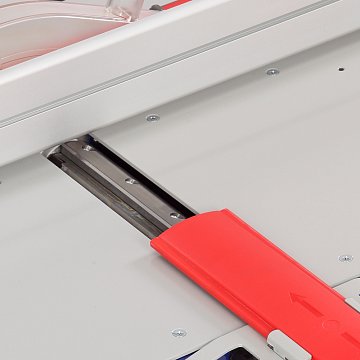

Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.
Так же упор не является источником дополнительного шума.

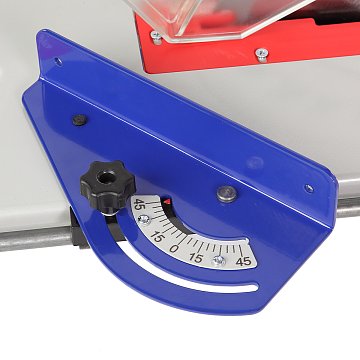

Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).
.jpg)

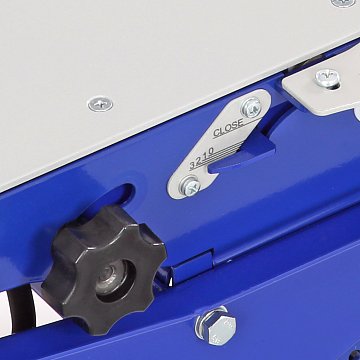

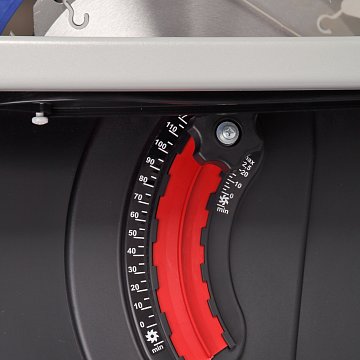

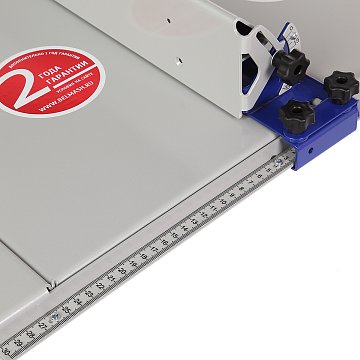

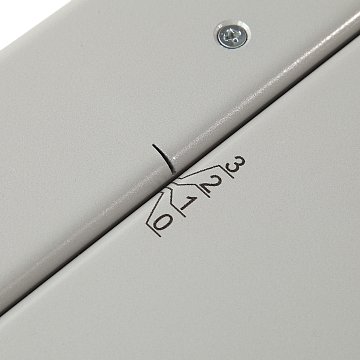

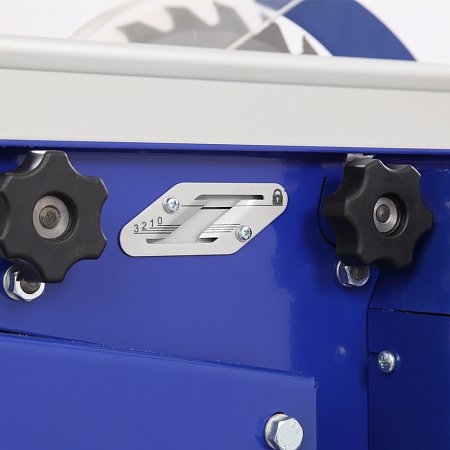

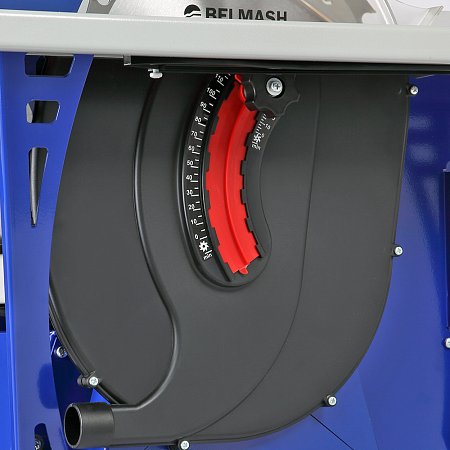

Основные шкалы нанесены на металлические пластины или непосредственно на части станка струйным способом с ультрафиолетовым отверждением, что делает их износостойкими.

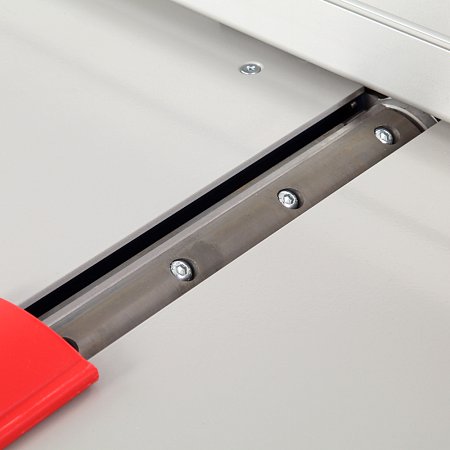

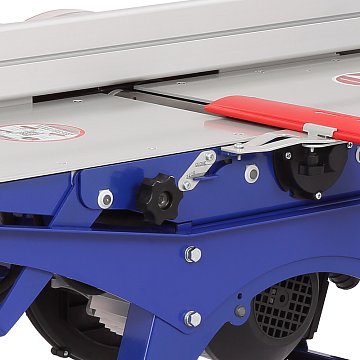

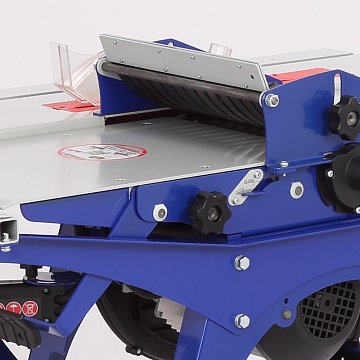

SDMR-2500 имеет максимально возможную ширину строгания – 270 мм. Благодаря трехножевому строгальному валу, обработка заготовки стала точнее и более качественной. Для определенных изделий она может быть финишной, дополнительная шлифовка не требуется.

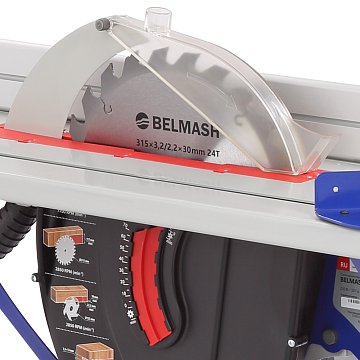

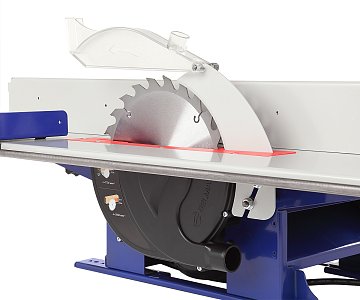

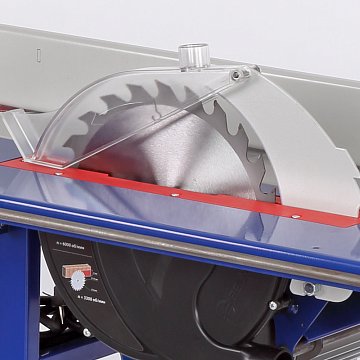

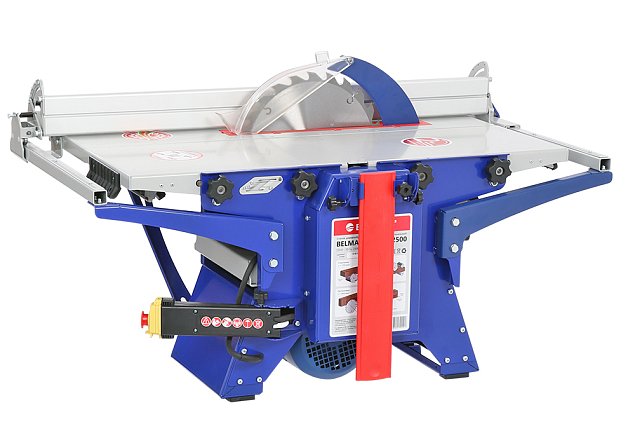

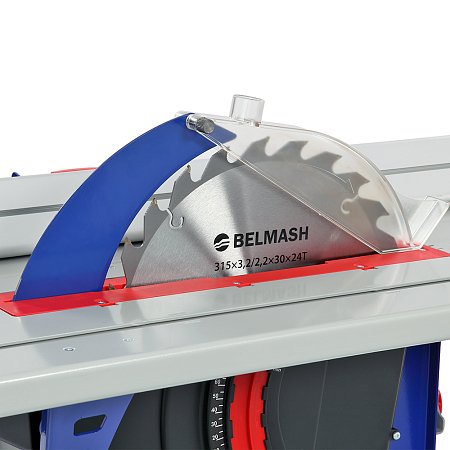

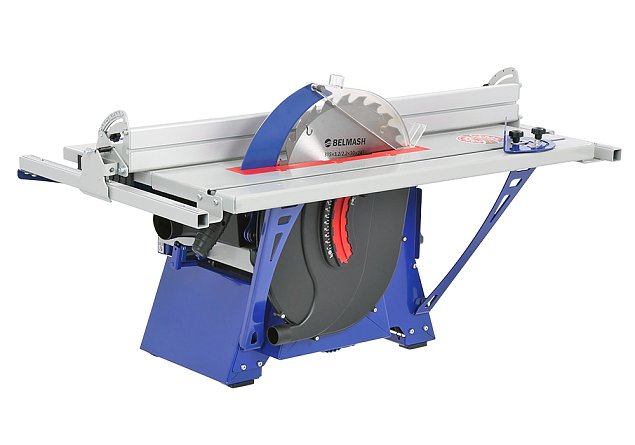

Не многие бытовые станки отличаются большой высотой пропила. С помощью SDMR-2500 вы сможете распиливать заготовки высотой до 117 мм. На валу с посадкой 30 мм установлен пильный диск диаметром 315 мм. Регулировка высоты осуществляется за счет подъема/опускания режущего инструмента и легко фиксируется гайкой-барашком.
.jpg "SDM-2500 2")
.jpg "SDM-2500 3")
.jpg "SDM-2500 4")
.jpg "SDM-2500 6")
.jpg "SDM-2500 5")
.jpg "SDM-2500 01")
.jpg "SDM-2500 02")
.jpg "SDM-2500 03")
.jpg "SDM-2500 04")
.jpg "SDM-2500 06")
.jpg "SDM-2500 07")
.jpg "SDM-2500 08")
.jpg "SDM-2500 09")
.jpg "SDM-2500 10")
С уважением и заботой о каждом клиенте.
Ваш BELMASH
Я новичок, но разобралась, внимательно изучив инструкцию и видео о безопасности использования в интернете.
Прикладываю фото - это станок после распаковки, и справа от него подтянуты страшные остатки строительной древесины. На дальнейших фото то, что из этого старого барахла после работы на станке вышло: заготовки для табуретки, деревянный ящик, и даже просто симпатичная подставка под клавиатуру.
Действительно, у меня получается неточность при пилении до 2 мм. Но опыта деревообработки у меня пока совсем нет, и думаю, что приспособления для улучшения точности изготовить можно.
В любом случае, получаю удовольствие при работе. Настраивать станко на другой режим очень просто, силу применять не нужно, всё встаёт само как надо. Станок при получении был хорошо настроен.

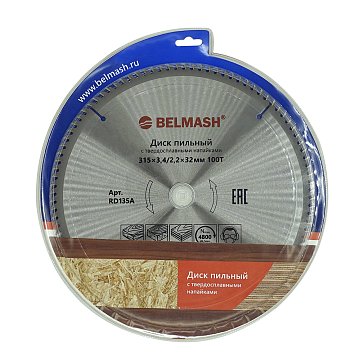

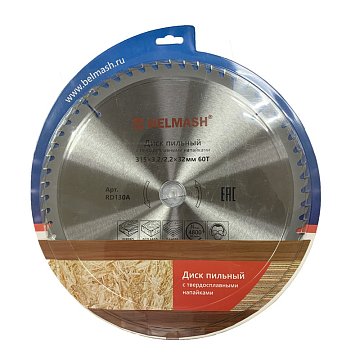

P.S. Расходные материалы ножи и пильные диски можно приобрести здесь же
Рады, что станок Вам понравился!
По поводу недокомплекта - о каких именно ключах идет речь? Пришлите пож-та фото что из ключей у вас пришло. А также шильдик станка серийным номером.
По поводу расклинивающего ножа - тоже нужны фото и видео. Возможно была неправильная настройка. Также и с двигателем - без видео не понятно о чем речь.
Файлы нужно отправить в нашу сервисную службу
Специалисты внимательно изучат материалы и помогут разобраться.

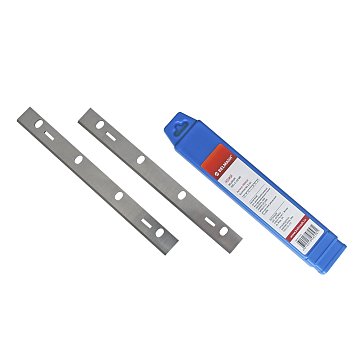

По поводу ножей. Рекомендуем использовать ножи из легированной стали - BELMASH HSS W3 270х2х20 M6 (артикул: RN070A). Они отличаются повышенной прочностью и износостойкостью.
По поводу забивания стружкой. Нужно правильно подобрать режим резания, возможно нужно уменьшить съем за один проход или уменьшить скорость подачи. Перегрев может быть из-за плохой сети, удлинителя и т.п.
- По станку, понравились доработки, диск фиксируется зубчаткой и даже если вы его забыли затянуть не выскочит неожиданно, параллельный упор алюминиевый, жесткий, ровный, быстрозажимной, не надо крутить кучу барашков. Линейки точные и после регулировки что углы, что ширину заготовки выставлять легко. Вообще понравилось что все регулируется. Угловой упор теперь двигается по прорези в столе, так же имеет регулировку шкалы, но так же имеет люфт в этой прорези, так что получить точно выставленный угол до градуса вряд ли получится.
- Минусы: вкладыш на пиле имеет довольно широкие зазоры, в результате когда отпиливаете, тонкие щепки забиваются в кожухе, опилки начинают застревать, приходится разбирать кожух, чистить. Гайки на кожухе пилы две оказались запаяны и не вываливаются, а остальные просто вставлены, что мешало запаять все, непонятно. Проблема со стружкой под подающим столом при фуговании так и осталась, нужно будет делать какой-то вкладыш (защиту) между столом и валами рейсмуса. Рейсмус делает ступеньку в начале и конце детали (но его еще не регулировал, возможно стоит поменьше за проход снимать).
Вывод: станок нравится, пилит хорошо, мощности хватает (50 сосну распускает легко), строгает можно сказать отлично, даже из коробки все достаточно точно отрегулировано и можно работать, многофункциональность это и плюс и минус, мне он подходит так как использую для себя, места занимает мало времени на перенастройку много не требуется, но если вы его хотите взять для работы, то многофункциональность становится минусом, устанете перенастраивать. Для частного дома дома и хобби, если не смущает цена, отличный станок.
P/S: кнопка "Нашли дешевле" действительно работает, я нашел и мне сделали хорошую скидку.
Спасибо за отзыв, мы передадим все замечания на завод.
Приятного использования!
Да не работает она!!! Сегодня послал запрос о предоставлении скидки, так как компания якобы предоставляет "хорошее предложение", если дать ссылку на сайт торгующей организации. И что? Девушка озвучивает такую же цену, копейка в копейку!??? А смысл тогда в вашей рекламе?
По поводу проблем запуском свяжитесь с нашим сервисным центром по номеру 8(800)77-00-789, Вам обязательно помогут.
На данном станке реализована функция рейсмусования, но отсутствует фрезерование концевыми фрезами, поэтому данное устройство не подходит к указанному выше станку
Спасибо за Ваш отзыв.
Свяжитесь с нашим сервисным центром по телефону 8(800)77-00-789, возможно вопрос решиться благодаря небольшой надстройке узлов станка.
Неделю назад смотрел Ваш станок....цена была 44300, сегодня 01.09.2018 цена 47300............ жаль..............
К сожалению мы вынуждены были поднять цену на данную позицию в связи с ростом закупочной цены.
Спасибо за Ваш отзыв.
Приятной работы, пусть данный станок служит Вам долгие годы.
Во второй части видео будет показан станок в работе, в данный момент идут работы по подготовки помещения для данного типа видео.
Посетил сегодня 09.11.2017 выставку, хотел потрогать руками, прежде чем покупать в интернет магазине станок-belmash sdmr-2500.
Результат внешнего осмотра не радостный. Станок окрашен только снаружи, т.е. все видимые части с ветрины. Как только начинаешь снимать приспособы не одна деталь даже не огрунтована. Линейка на образце не была установлена, смотрел на другом станке лично мое мнение-сделано топорно, при работе вся хваленая порошковая окраска с разметкой сохраниться не на долго. В работе станок не показывают на выставке, хотя в ютюбе тоже. Мое мнение он таких денег нестоит.
Все детали продукции BELMASH проходят гальваническую
обработку от коррозии методом фосфатирования, только после этого часть деталей
окрашивается порошковым способом.
На выставке станок BELMASH SDMR-2500 был собран для демонстрации функции рейсмусования,
при которой параллельный упор не используется. Но направляющие упора параллельного
для распиловки под углом были установлены. На Mitex-2017 мы также представили

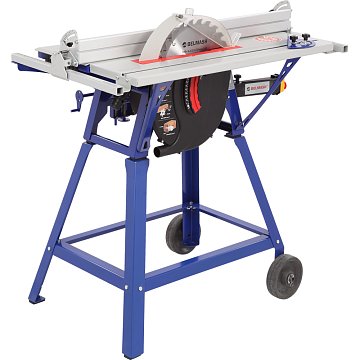

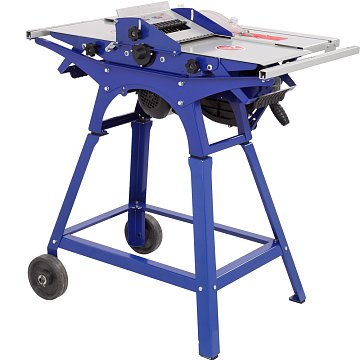

станок SDM-2500PRO с полностью аналогичной
линейкой, упор был доступен для ознакомления.
Большое количество пользователей
продукции Белмаш полностью довольны нашим оборудованием, так как для поставленных
целей оно превосходно подходит в своем ценовом сегменте.
Что касается видео, над ним ведутся
работы, в ближайшем будущем мы представим результаты.
Вы совершенно правы, на выставке
оборудование действительно не демонстрировалось в работе потому что это было запрещено
руководством выставочного центра, в связи с допусками по уровню шума. В
ближайшее время у нас появится собственный демонстрационный зал, где Вы можете увидеть
в работе любое наше оборудование.
Работы над видео ведутся, в ближайшее время они появятся на нашем канале
