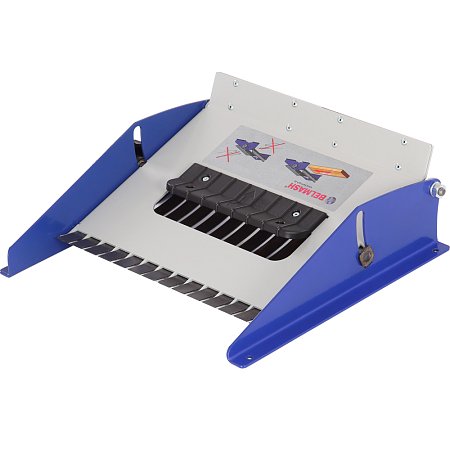

Акционный набор по уникальной цене - многофункциональный станок BELMASH SDMR-2500 с прижимным устройством BELMASH UP-07, боковым прижимом BELMASH SC-01, подставкой Белмаш ПК-1 и комплектом ножей BELMASH 270х2х20 65MN.

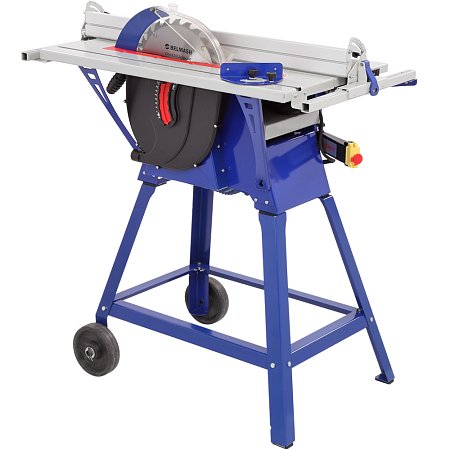

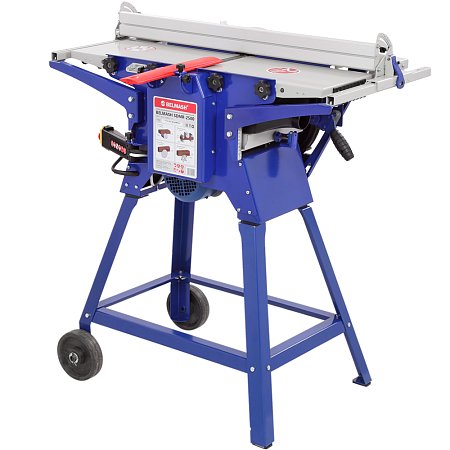

BELMASH SDMR-2500 – один из самых функциональных комбинированных станков «Завода Белмаш». В нем реализованы три ключевые функции, которые позволят выполнить базовые операции: распиловку, строгание/фугование и рейсмусование.

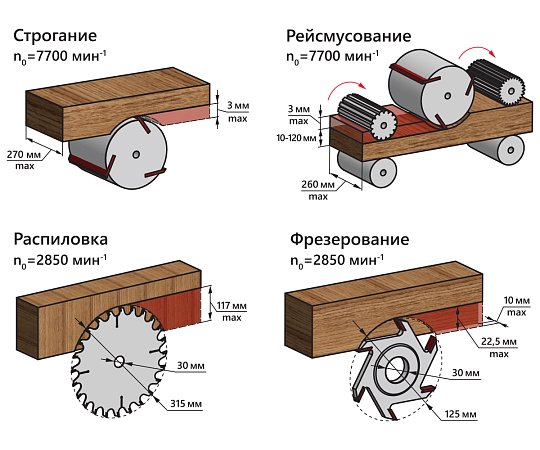

Станок рассчитан на следующие операции:
- рейсмусование
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- распиловку вдоль и поперек волокон
- распиловку вдоль волокон под углом с помощью параллельного упора
- распиловку поперек волокон под углом с помощью углового упора
- фрезерование дисковыми фрезами.

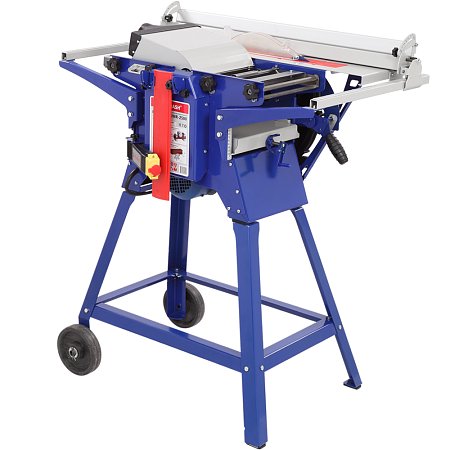

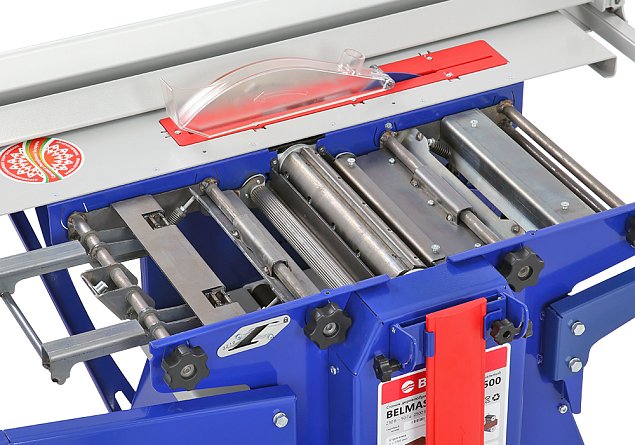

Рейсмусовый блок расположен в нижней части станка. С его помощью можно обрабатывать заготовки до 260 мм по ширине и до 120 мм по высоте. Подъем и опускание стола легко настраивается с помощью рукоятки. Движение осуществляется протяжными валами. Подача заготовки автоматическая, скорость – 6 м/мин.
Главный узел при строгании и рейсмусовании – это ножевой вал – цельный, стальной, с тремя перезатачиваемыми ножами, длина которых 270 мм.
Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.
Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Используется он как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Заготовку можно ориентировать в диапазоне от -45 до +45 градусов.
Такими характеристиками обладает не всякий даже профессиональный станок.
Элемент не найден
BELMASH SDMR-2500MAX

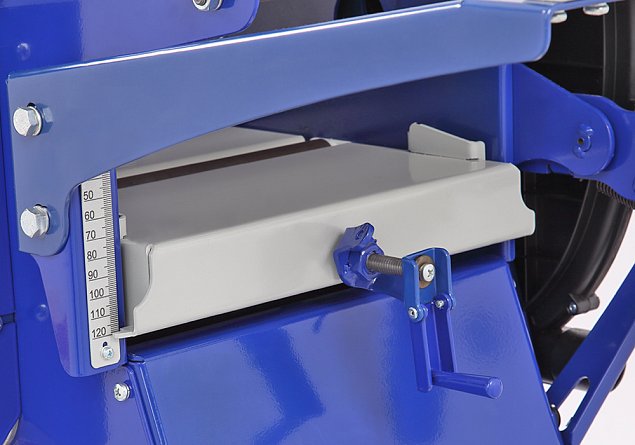

Если вам необходим станок, который предназначен для 3-х операций: пиление, строгание, рейсмусование, то стоит задуматься о покупке данного изделия. Рейсмусование позволяет делать заготовку нужной толщины, путем снятия в несколько проходов излишка материала. Данный рейсмус является односторонним с максимальной высотой обработки 120 мм. Ширина заготовки не должна превышать 260 мм.
.jpg)

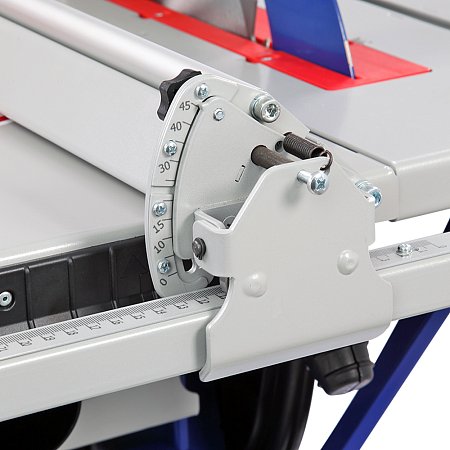

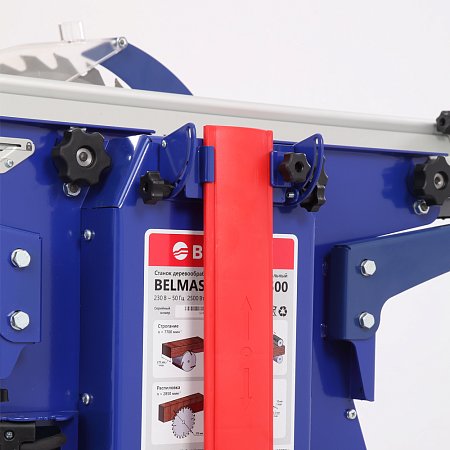

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.
Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
.jpg)

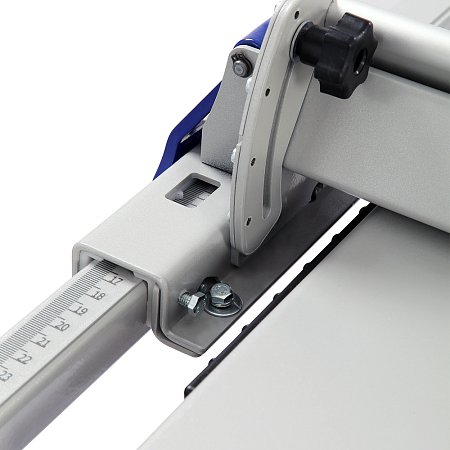

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.
Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.
Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.
Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.
Так же упор не является источником дополнительного шума.
Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).
.jpg)

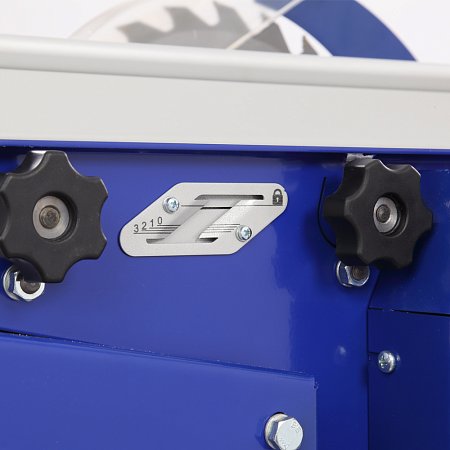

Основные шкалы нанесены на металлические пластины или непосредственно на части станка струйным способом с ультрафиолетовым отверждением, что делает их износостойкими.

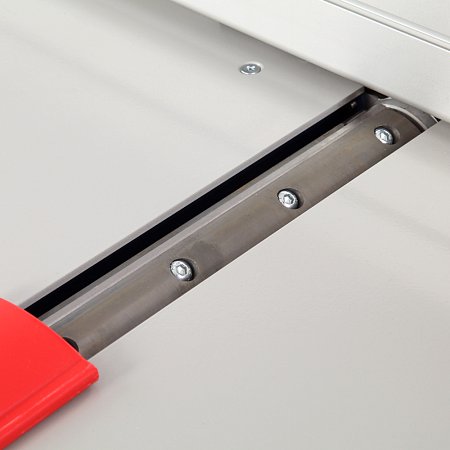

SDMR-2500 имеет максимально возможную ширину строгания – 270 мм. Благодаря трехножевому строгальному валу, обработка заготовки стала точнее и более качественной. Для определенных изделий она может быть финишной, дополнительная шлифовка не требуется.

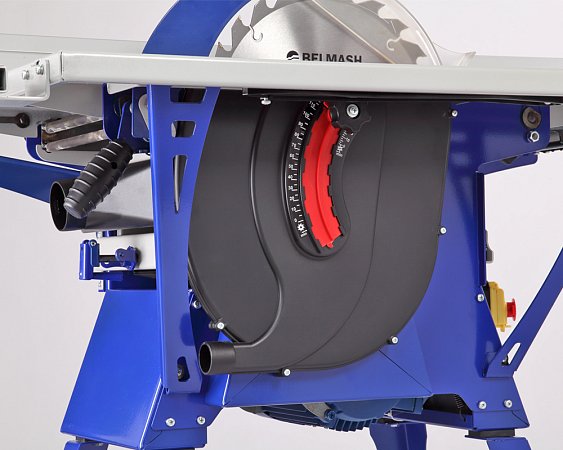

Не многие бытовые станки отличаются большой высотой пропила. С помощью SDMR-2500 вы сможете распиливать заготовки высотой до 117 мм. На валу с посадкой 30 мм установлен пильный диск диаметром 315 мм. Регулировка высоты осуществляется за счет подъема/опускания режущего инструмента и легко фиксируется гайкой-барашком.
