Характеристики

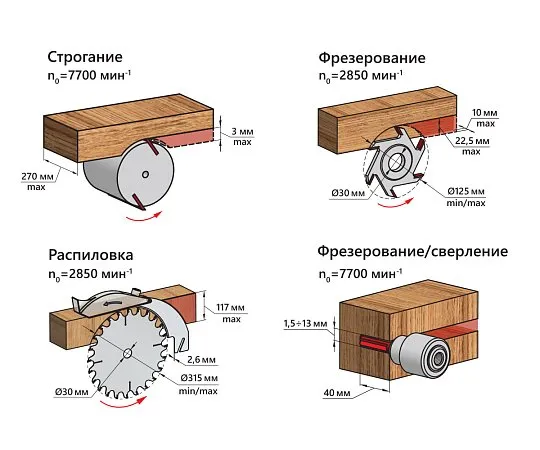

BELMASH SDM-2500M – самый мощный (2500 Вт) комбинированный станок из топовой серии SDM. Он рассчитан на выполнение всех основных операций:
- строгание (фугование) по пласти или кромкам;
- строгание (фугование) под углом (по ребрам);
- распиловку вдоль и поперек волокон;
- распиловку вдоль волокон под углом с помощью параллельного упора;
- распиловку поперек волокон под углом с помощью углового упора;
- фрезерование дисковыми фрезами;
- фрезерование концевыми фрезами;
- сверление.
Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.
Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.
Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.
Вал цельный, стальной с двумя ножами. Их длина 270 мм. Такими характеристиками обладает не всякий профессиональный станок.
В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
Назначение: станок хоббийный. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником. Широкий спектр возможностей, заключенный в одном аппарате, дает очевидное преимущество при его покупке.
Статья: как выбрать многофункциональный станок?
Разберем где применяются универсальные станки, покажем на что обратить внимание при выборе, расскажем о преимуществах.
BELMASH SDM-2500M
.jpg)
Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.
Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
.jpg)
Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
.jpg)
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.
Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

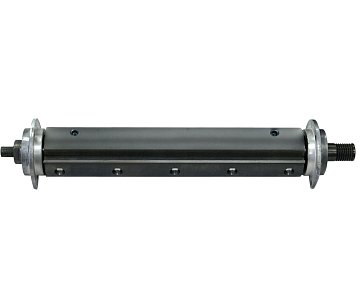

Ножевой вал – это один из ключевых узлов данного изделия.
Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

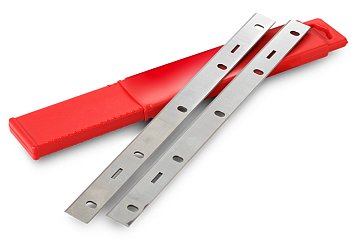

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.
На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.
.jpg)
Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.
Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.
Так же упор не является источником дополнительного шума.
Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).
.jpg)
На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
Получается у Вас модель старого образца, с алюминиевым строгальным валом. Действительно такому типу вала необходимо повышенное внимание и периодическое обслуживание. Снятие ножей, чистка от древесной пыли и смол. В настоящее время станок выпускается со стальным валом, усиленным пильным столом измененной комбинированной линейкой и параллельным упором. Стальной вал можно приобрести отдельно, также есть вариант с тремя ножами, если у Вас SDM-2500
1. Размер станка указан «высота в мм 512, длина в мм 1030, ширина в мм 680» а «габариты упаковки в мм 950х610х400» где правда?
2. Возможна ли замена установленного строгательного вала с двумя ножами (BELMASH SDM 270/2) на BELMASH SDM 270/3? В описани указано «применение SDM-2500PRO, SDM-2500M, СДМ-2500, СДМ-2500, Мастер-Практик 2500», а вхарактеристках его «длина в мм 380», что на 20мм длиннее вала с двумя ножами.
Так возможна замена или нет? Чему мне верить? Есть желание приобрести выше указанный станок, но не стыковки в характеристиках как то не способствуют этому. Исправте пожалуйста расхождения. Спасибо.
1) Габаритные размеры станка указанны максимальные, то есть в собранном состоянии, с поднятым пильным диском, установленным фрезерным патроном и так далее.
Делается это, чтобы конечный пользователь мог полностью оценить занимаемую площадь станком.
2) Замена возможна, размер опять же указан с шкивами и всеми вылетами, так что не сомневайтесь, все подойдет.
Будем ждать Вас в качестве заказщика. Всего доброго.
- с двумя строгальными ножами и посадкой под пильный диск 30 мм;[/QUOTE]
Вал пильного диска с посадочным 30мм вас спрашивают, а не строгальный вал!
На предыдущих версиях станка использовался посадочный вал для пильного диска 32 мм, сейчас 30 мм. Возможно ли приобрести данный вал и подойдет ли он к предыдущей версии станка (2500 PRO). Станок преобретался в прошлом году. Поскольку хороших дисков с посадочным диамером на 32 мм практически нет. Если замена возможна просьба указать каталожный номер вала, для оформления заказа
Спасибо.
Вот ссылка на вал с интересующим Вас диаметром - - с тремя строгальными ножами и посадкой под диск 30 мм;
- с двумя строгальными ножами и посадкой под пильный диск 30 мм;
возможно ли использовать наборные фрезы для изготовления соединения шип\паз на доске толщиной ~20мм например для вагонки?
К сожалению нет, конструкция вала не позволяет осуществлять установку данного типа фрез, так как допустимая максимальная толщина устанавливаемых фрез составляет 10 мм.
В данном видео недостатков как таковых нет. О всех недочетах мы сообщаем на завод, где в конструкторском отделе принимаются решения по их исправлению. В ближайшее время на сайте будет статья в которой будет описаны все изменения в серии СДМ, с начала выпуска станков.
Нет, при распиловке вращается один вал, а при строгании второй. Для смены операции Вам необходимо перекинуть ремень на вал, отвечающий за одну из этих операций.
Сам по себе асинхронный двигатель имеет плавный пуск, это их особенность. Если Вы сомневаетесь в корректности работы станка, то можете обратиться в наш сервисный центр.

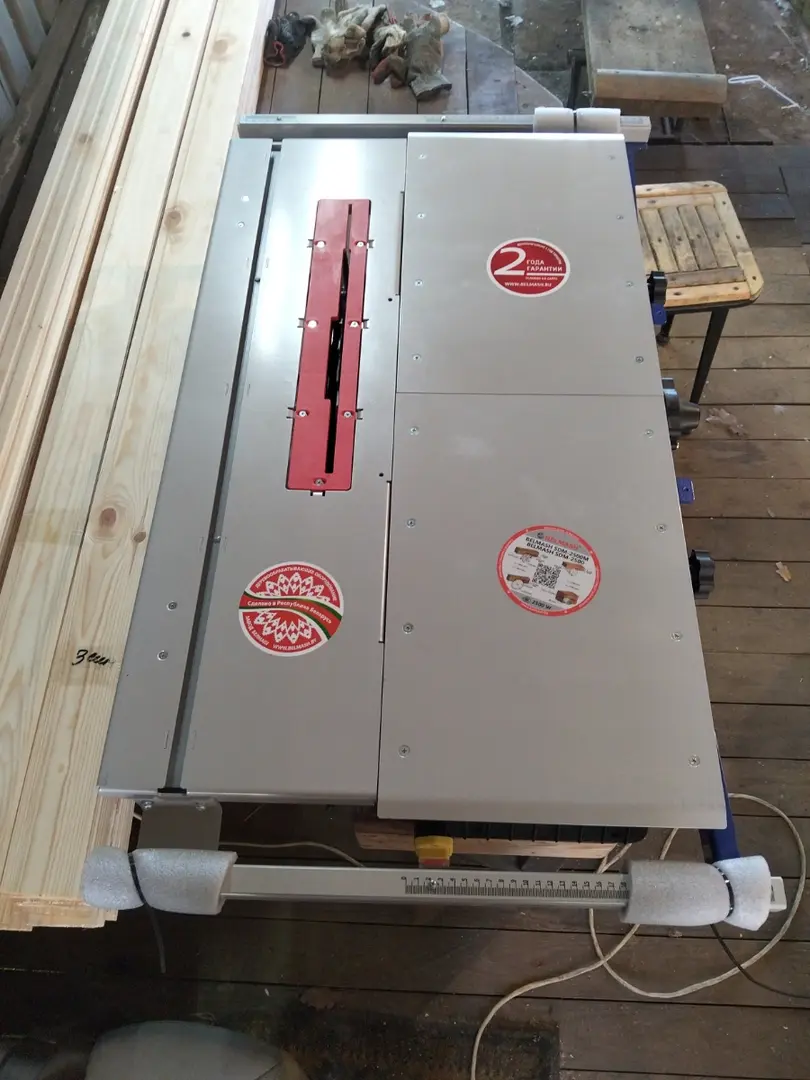

но когда дело дошло до фугования столкнулись с проблемой
столешницы не в одной плоскости относительно друг друга.
пришлось под одну подложить 1мм жести, ножи стоят ровно.
1) Чтобы разобраться с защитой от детей пришлось полстанка разобрать. А просто написать об этом было слабо?
2) Какие посадочные диаметры фрез? Опять самим до всего доходить? А купить их у Вас тоже слабо?
У Вас вообще совесть-то имеется?
1. У нашего оборудования нет защиты от детей. В нем предусмотрена защита выключателя от несанкционированного запуска устройства. Также устанавливается кожух пильного диска для защиты от случайного касания рукой. Процесс установки подробно расписан в прилагаемой к станку инструкции на странице 15, пункт 7.1.2, с которой вы также можете ознакомиться у нас на сайте в карточке интересующего вас товара или перейдя по ссылке-.
2. Диаметры фрез указаны в перечне технических характеристик в карточке товара, а также в инструкции к станку и составляет 32 мм. Купить данные фрезы Вы можете в разделе «расходные материалы»
Еще раз спасибо за отзыв, мы постоянно улучшаем качество нашего сайта, для Вашего удобства работы с ним.
Вы абсолютно правы. Мощность – это одна из важнейших характеристик. На всех станках BELMASH она в обязательном порядке указывается на этикетке, на упаковке, в руководстве по эксплуатации (раздел «Технические характеристики, таблица 1).
Кроме того, на нашем сайте все технические параметры приведены во вкладке «Характеристики». Где обозначено, что номинальная потребляемая мощность составляет 2500 Вт.
Спасибо.
