HARVEY HW110LGE-50

HARVEY HW110LGE-50 Станок круглопильный
Станок круглопильный
  • Арт.: S053A
HARVEY HW110LGE-50 Станок круглопильный
145 000 ₽


 Наличие — мало
Бесплатная доставка от 23 000 ₽

Нашли дешевле?

Круглопильный станок HARVEY HW110LGE-50 относится к премиум-оборудованию.

Конструкция аналогична с HW110LGE-30, основное отличие – это ширина дополнительного стола, она больше, поэтому максимальный ход вправо от пильного диска составляет 1250 мм.

Изделие предназначено для обработки древесины (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.) пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Исполнение напольное.

Основные операции:

  • распиловка вдоль и поперек волокон;
  • распиловка вдоль и поперек волокон с наклоном режущего инструмента;
  • распиловка с помощью параллельного упора;
  • распиловка под углом с помощью углового упора.

Станок оснащен прецизионным чугунным основным столом толщиной 46 мм с двумя T- образными пазами. По бокам крепятся две дополнительные чугунные секции. Справа устанавливается дополнительный стол.

Максимальный размер пильного диска – 254 мм, посадочный диаметр – 30 мм.

Двигатель асинхронный однофазный закрытого типа со встроенным вентилятором охлаждения. Магнитный выключатель с защитой от перегрузки.

Стандартные пазы 19×9,5 мм предназначены для установки углового упора или дополнительных приспособлений. Основание упора чугунное, направляющая – из алюминия.

Параллельный упор – высокоточный, с удобной системой фиксации. Параллельная направляющая выполнена из алюминиевого профиля, устанавливается в двух положениях. Передняя направляющей упора снабжена шкалой для точного позиционирования.

Корпус изделия сварной, закрытый, изготовлен из листовой стали.

Для отведения стружки предусмотрены патрубок (Ø 100 мм) в нижней части станины и патрубок 50 мм на кожухе пильного диска.

В комплект поставки включена вставка под пазовальные диски (максимальная ширина распила – 20,6 мм).

Дополнительно можно приобрести модуль фрезерный RT-100, шипорезное устройство, DADO-диски.

ПОЧЕМУ HARVEY HW110LGE-50
Точность

Точность

Прецизионный чугунный рабочий стол толщиной 46 мм с дополнительными секциями и дополнительным столом из МДФ.

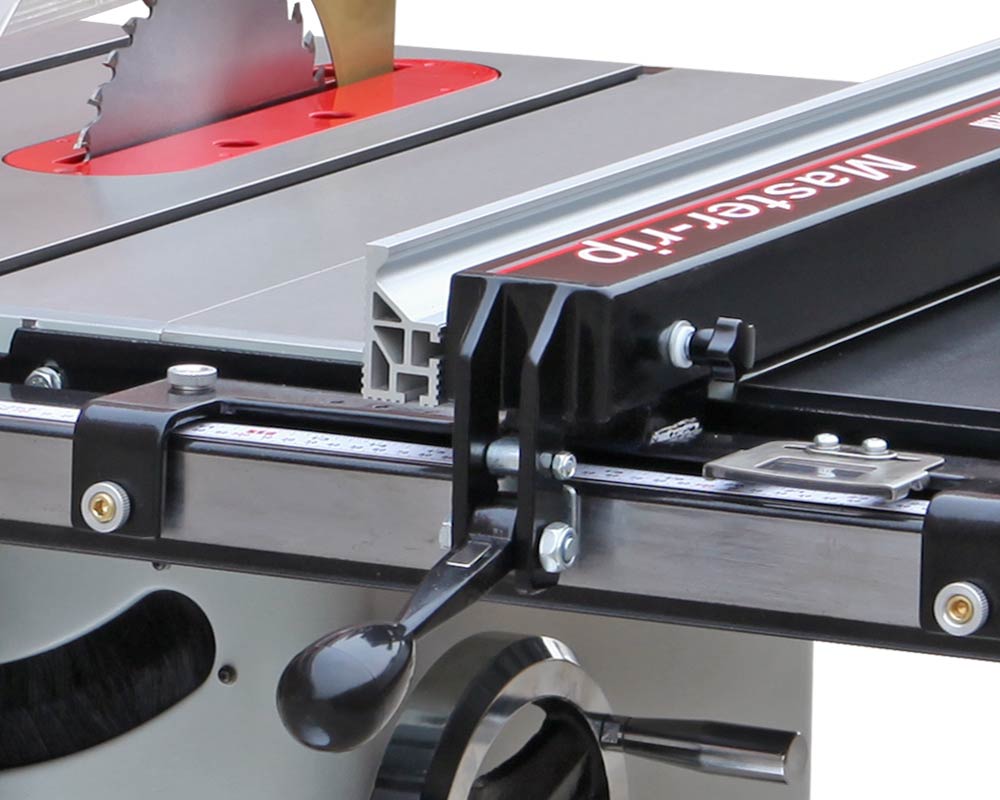

Подвижный параллельный упор на усиленных направляющих.
В совокупности с высококачественным пильным узлом и высокой массой станка достигается высокая точность обработки дерева.

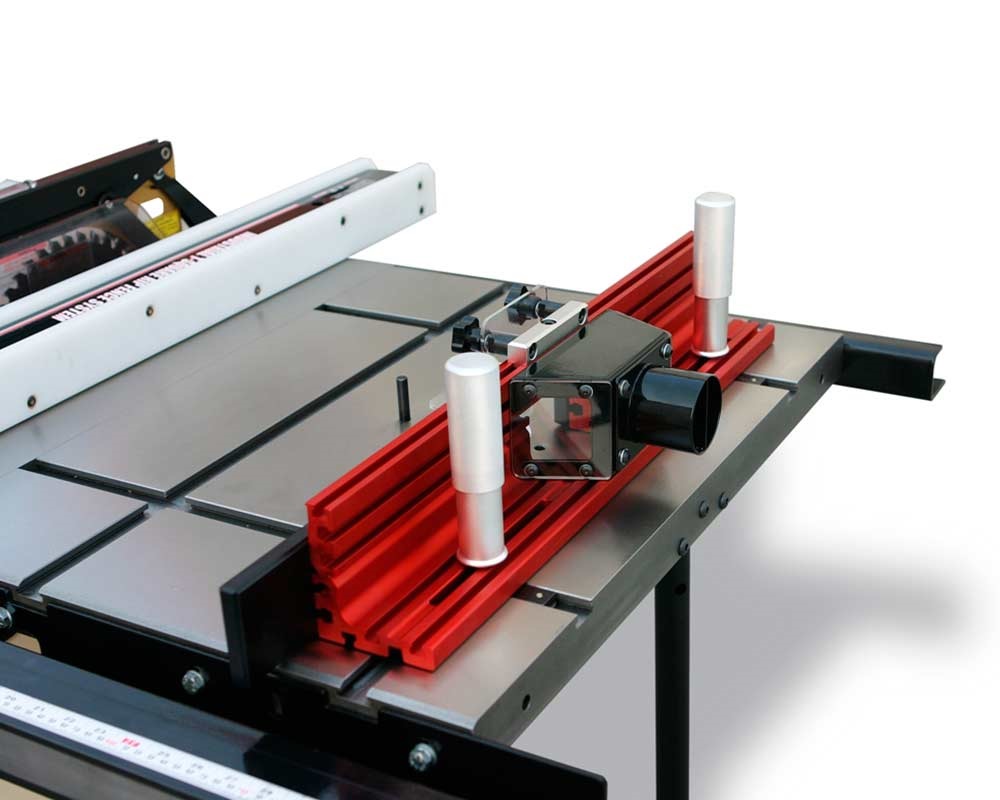

Расширяемость функционала

Возможность замены дополнительного стола на фрезерный модуль, позволяет расширить функционал станка.
Расширяемость функционала

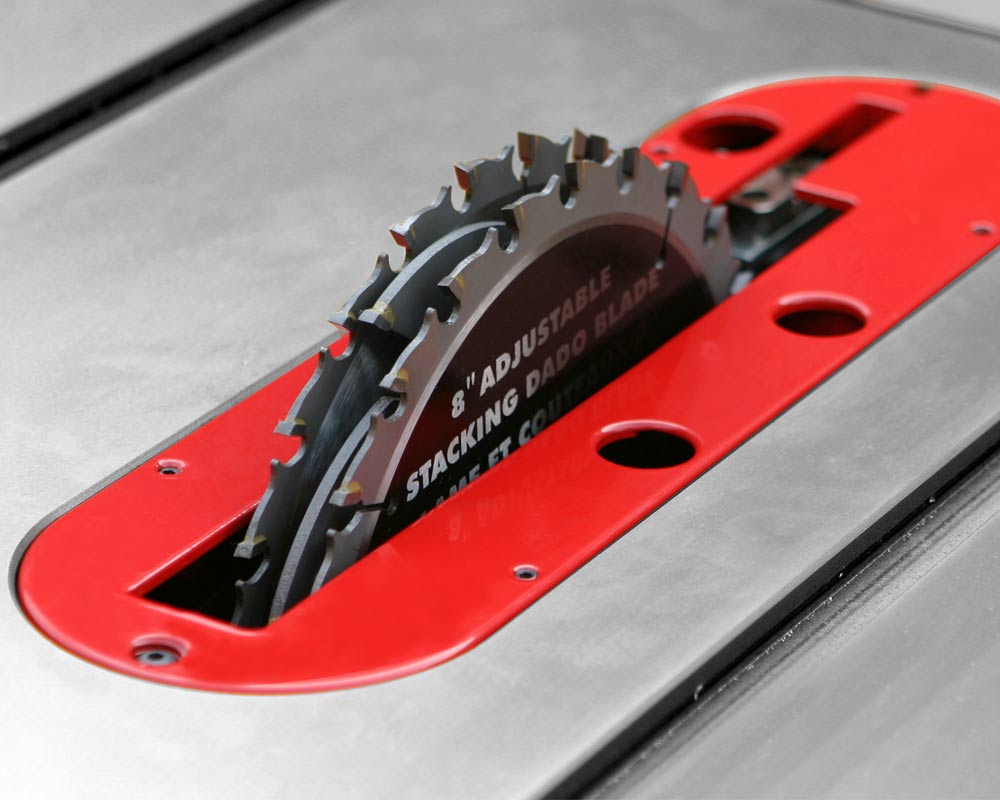

DADO-диски

DADO-диски

Возможность установки наборных пазовальных дисков DADO.
Накладка пильного стола, применяемая при использовании данных дисков поставляется в базовой комплектации.

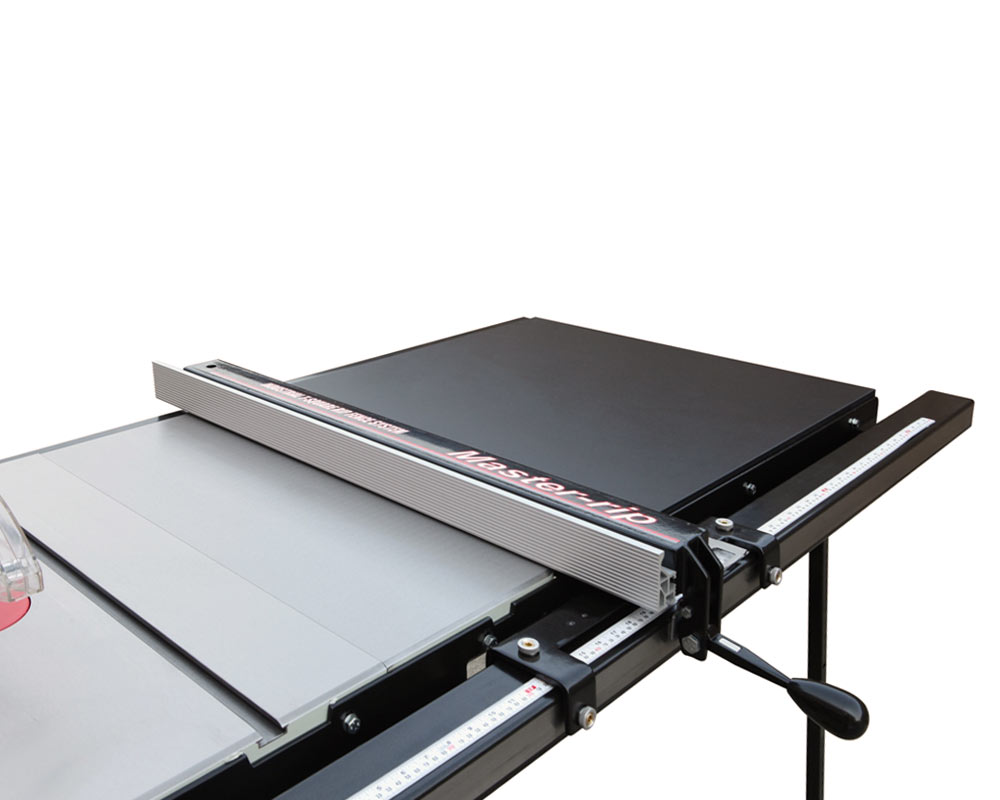

Большие габариты распиливаемого материала

Удлиненные направляющие, усиленные подпорками позволяют распиливать заготовки шириной до 800 мм от линии пропила с применением упора
Большие габариты распиливаемого материала
Общие параметры
Высота, мм 1 016
Длина, мм 2 085
Ширина, мм 1 050
Гарантийный срок службы, мес. 24
Масса нетто, кг 241,5
Масса брутто, кг 261,5
Размер установочный, Д×Ш, мм 500×500
Выключатель Магнитный с датчиком перегрузки
Тип двигателя Асинхронный двигатель повышенной мощности
Мощность, кВт, кол-во фаз, ток, А 2,2/1/12,8
Характеристики сети, В/Гц 230/50
Тип передачи Ременная
Вид ремня Клиновой
Диаметр пильного диска, мм 254
Толщина полотна пильного диска, мм 1,8÷2,4
Толщина зубьев пильного диска, мм 2,6÷3,2
Максимальный диаметр пазовального диска (DADO), мм 203
Максимальная ширина пропила, мм 20,6
Угол наклона диска, град. 0÷45
Посадочный диаметр, мм 30
Частота вращения вала, об./мин. 4 150
Подшипники вала С постоянной смазкой
Максимальная высота пропила при 90°, мм 70
Максимальная высота пропила при 45°, мм 50
Максимальный ход вправо от пилы, мм 1 250
Максимальный ход влево от пилы, мм 305
Высота рабочей поверхности относительно пола, мм 865
Размер основного стола, Д×Ш×Т, мм 512×685×46
Материал основного стола чугун
Размер дополнительной секции, Д×Ш, мм 254×685×45
Материал дополнительных секций чугун
Размеры дополнительного стола, Д×Ш, мм 840×685×43
Материал дополнительного стола МДФ
Тип паза Т-образный
Размеры паза, мм 19 х 9,5
Количество пазов, шт. 2
Диапазон углов распиловки с помощью углового упора, град. -30…+30
Толщина расклинивающего ножа, мм 2,5
Окраска Порошковое покрытие
Диаметр патрубка для отведения стружки, мм 100
Количество ремней, шт. 3

Наименование Количество, шт.
Станина станка с выключателем и шнуром в сборе 1
Стол основной 1
Секция дополнительная левая 1
Секция дополнительная правая 1
Упор угловой 1
Стол дополнительный 1
Ножка стола дополнительного 2
Нож расклинивающий 1
Разделитель 1
Кожух пильного диска в сборе 1
Диск пильный, Ø250×30 40T мм 1
Вставка пильного стола пазовальная 1
Ручка маховика 1
Комплект шестигранных и рожковых ключей 1
Толкатель 1
Упор параллельный 1
Рукоятка параллельного упора 2
Комплект крепежа 2
Профиль задний 1
Направляющая переднего профиля в сборе с передним профилем 1
Шкала направляющей 1
