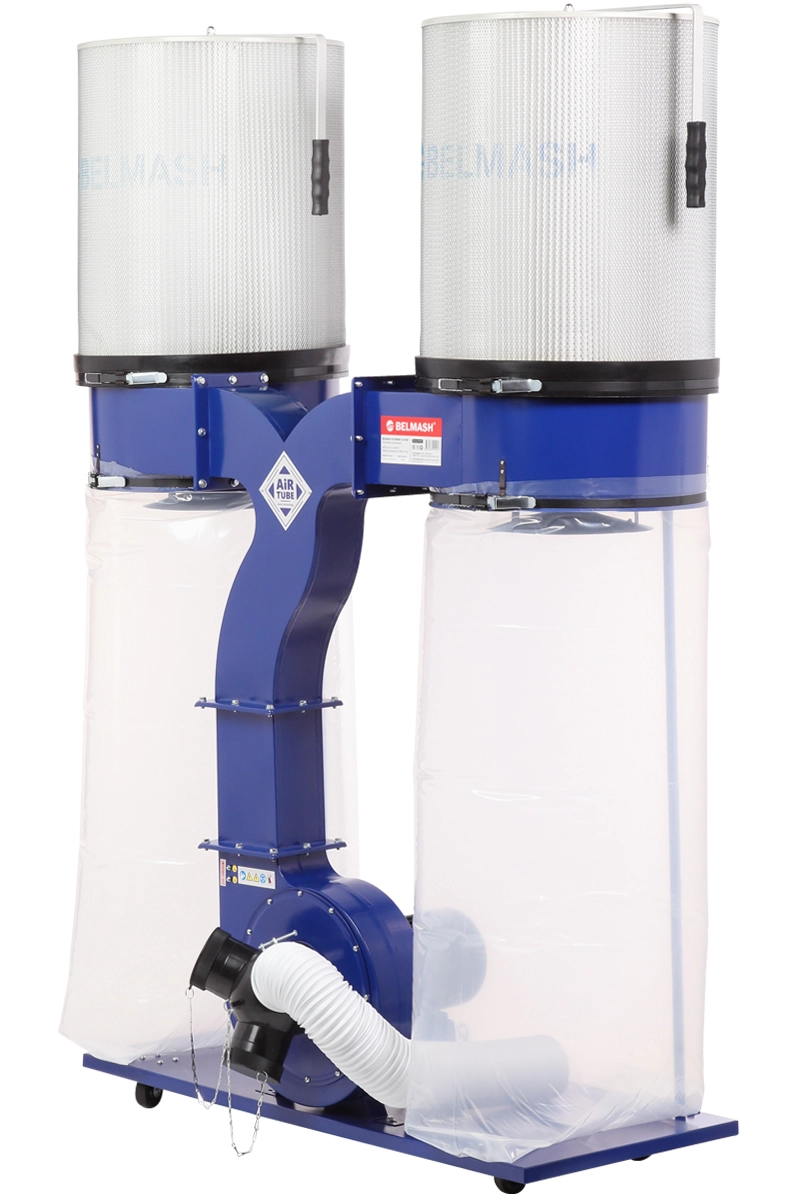

BELMASH DC3900MC-AT/400
Характеристики
BELMASH DC3900MC-AT/400 - одна из мощных моделей в линейке вытяжных установок (2200 Вт). Рассчитана на подключение к трехфазной сети 400В. Крыльчатка и корпус выполнены из стали. Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).
Особенности
- Наличие инновационной системы Air Tube
- Вытяжка оснащена фильтр-картриджами, которые удерживают частицы до 1 мкм. Это особенно актуально при работе со шлифовальными станками
- Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра
- Переходной адаптер дает возможность подключить установку сразу к трем точкам удаления отходов резания (к одному станку или разным)
- Мобильность за счет колес на платформе установки

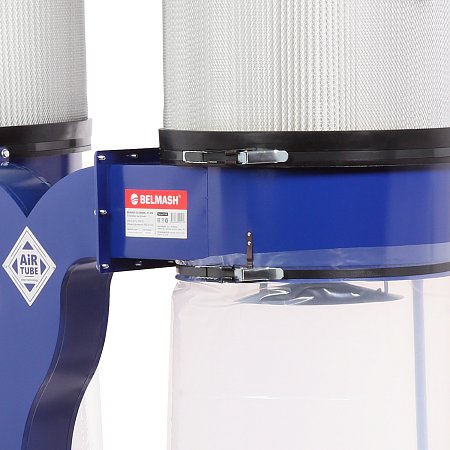

- Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов)
- Стальная крыльчатка
Конструкция

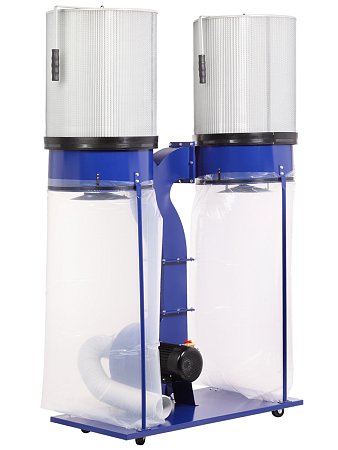

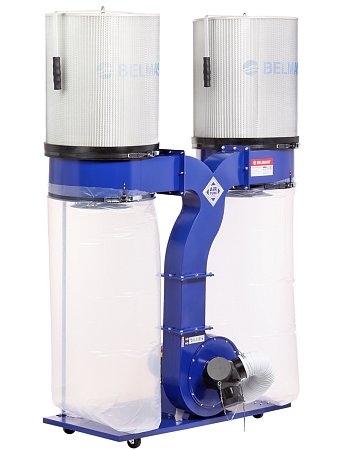

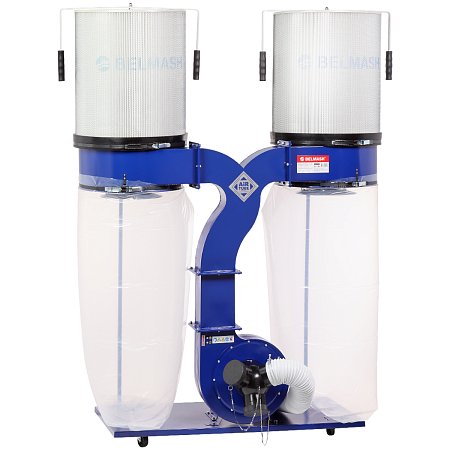

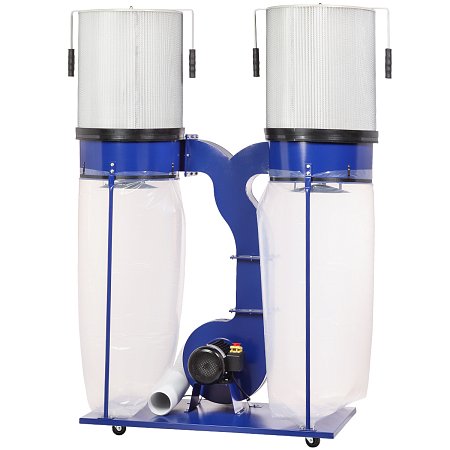

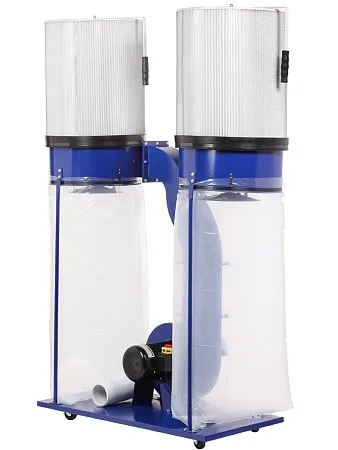

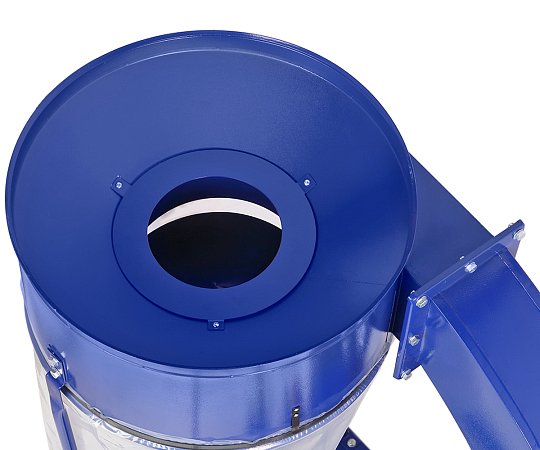

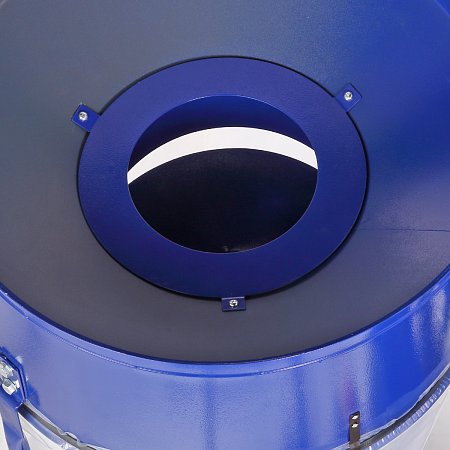

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.
На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. Благодаря четырехсекционному переходнику установку можно подключить к патрубкам 97/93-68/63, 62/58-45/40, 39/35-39/35, 34/28,5-35/28,5 мм.
Двигатель асинхронный (режим работы S1), мощность 2200 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит).
Вытяжка имеет внушительные размеры: высота – 2,05 м, ширина – 1,42 м. Но несмотря на это, ее легко перемещать по мастерской за счет поворотных колес на основании.

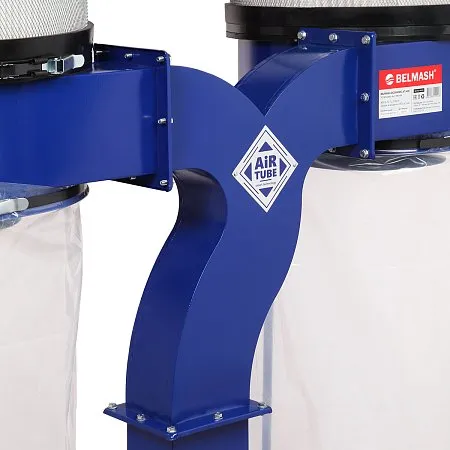

Модель оснащена инновационной системой Air Tube
Преимущества системы Air Tube:
- увеличивает срок службы фильтрующего элемента
- сохраняет максимальную производительность установки на более долгий срок
- увеличивает эффективность процесса разделения отходов деревообработки на фракции.

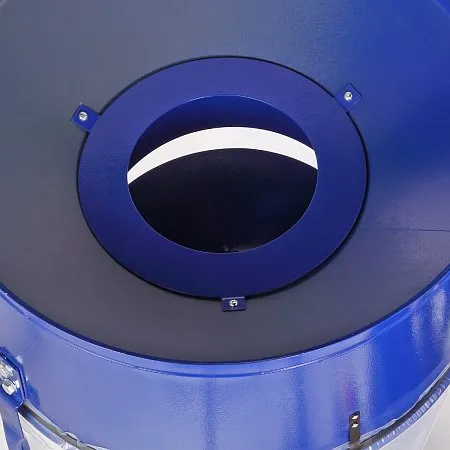

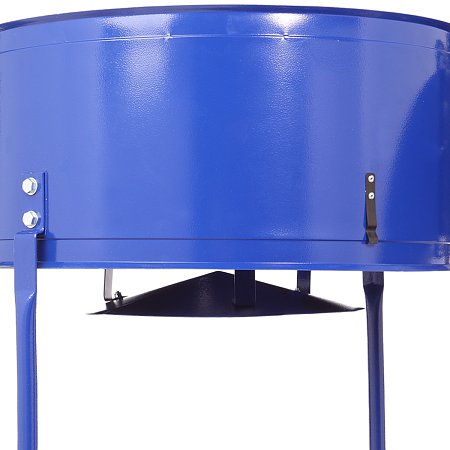

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки.
С системой Air Tube вы будете реже очищать и менять фильтр-картриджи, ощутимо сэкономите бюджет и время на обслуживание вытяжной установки.
Подробнее ознакомиться с принципами работы системы Air Tube можно в статье: "Вытяжные установки с инновационной системой Air Tube"
Соответствует требованиям технических регламентов
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Компания BELMASH дополнительно предоставляет:
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru);
- качественный постпродажный сервис;
- профессиональные консультации по вопросам наладки/обслуживания установки.
BELMASH DC3900MC-AT/400
![](/upload/resize_cache/iblock/42c/prhl6khei2d16vvy7yw39mghrcb7z3hf/240_240_2/D138A_250х250_01.jpg)
Новая система увеличивает срок службы фильтрующего элемента, сохраняет максимальную производительность установки на более долгий срок
![](/upload/resize_cache/iblock/630/uox3oq3169184cq0oueq3o0hjtjkec7z/240_240_2/D142A_250х250_01.jpg)

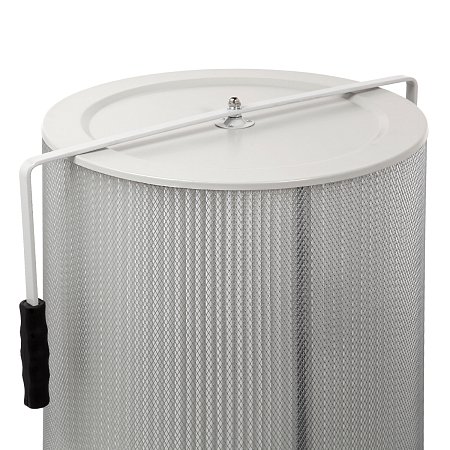

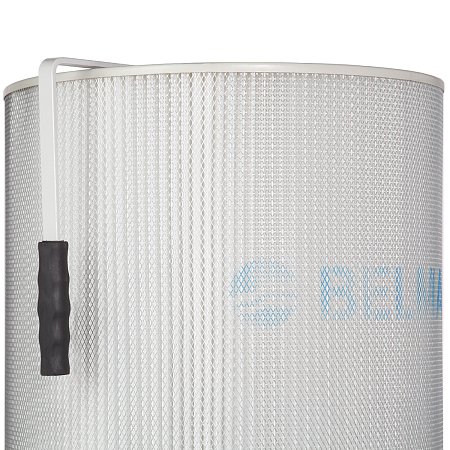

Фильтр-картридж удерживает мелкие частицы древесной пыли (до 1 мкм), которая может нанести вред здоровью
![](/upload/resize_cache/iblock/729/r78u1cizi8f1n988417gfkzl0f4x0zi3/240_240_2/D142A_250х250_05.jpg)
Каждая из двух секций оснащена свои фильтр-мешком и фильтр-картриджем. Воздушный поток равномерно распределяется между ними, поэтому установка реже нуждается в очистке
![](/upload/resize_cache/iblock/3cb/l9kmj35g1nb7vj55zwcnr5gpp4yhabx0/240_240_2/D142A_250х250_02.jpg)

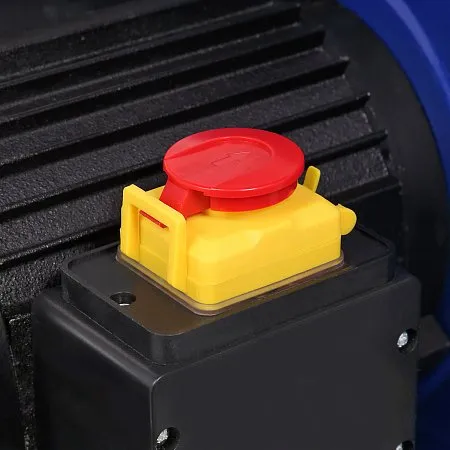

Вытяжная установка укомплектована асинхронным двигателем (S1) мощностью 2200 Вт
![](/upload/resize_cache/iblock/0d5/q2h9rcnddfqd4wsprffk8b7tten7pf5u/240_240_2/D142A_250х250_03.jpg)

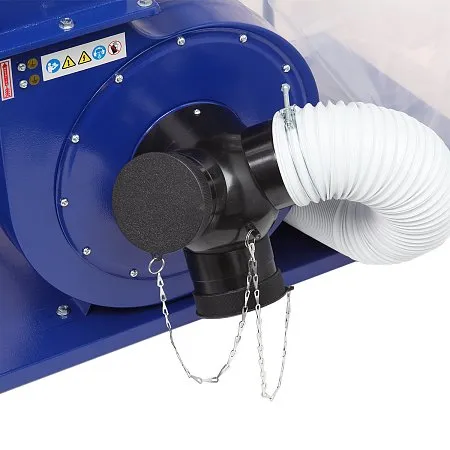

Благодаря адаптеру, входящему в комплект поставки, возможно подключение сразу трех станков. Если используется только один вход, то нужно закрыть неиспользуемые патрубки специальной крышкой
![](/upload/resize_cache/iblock/9af/j3vxwmp7k92kxkxow30w0ou1ejqmveu0/240_240_2/D125A_250х250_03.jpg)
Четырехсекционный переходник позволяет подключиться к патрубкам с сечением 68, 45, 39, 35 мм
![](/upload/resize_cache/iblock/92d/m88eiizfq41a2gng9l6f3d3vhqhadyms/240_240_2/D142A_250х250_04.jpg)

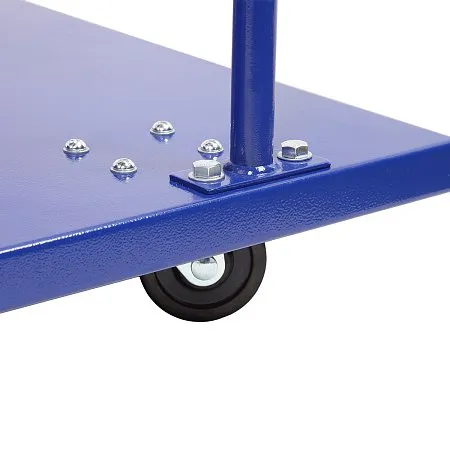

Для удобного перемещения по мастерской в нижней части основания имеются четыре поворотных колеса
![](/upload/resize_cache/iblock/ff2/xb6kx1tlwmlqoi47uoftotzcipfqy808/240_240_2/D138A_250х250_05.jpg)

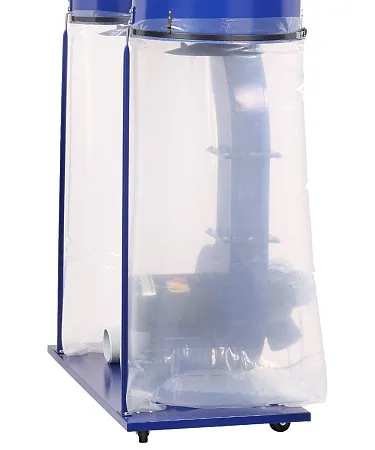

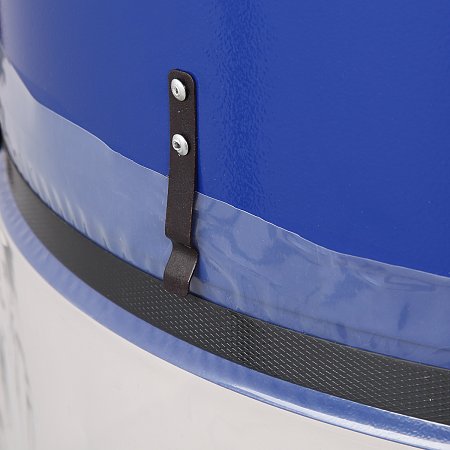

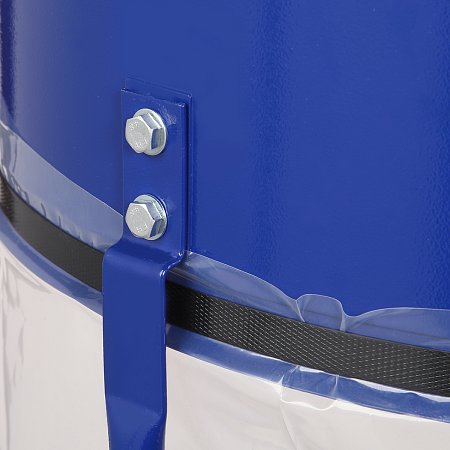

Установка оснащена специальными зажимами, которые упрощают процесс смены мешка-стружкосборника
