Вытяжные установки

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Рассмотрим подробнее, что происходит в циклоне. Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
• Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
• Выкатной бункер циклона.
• Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.

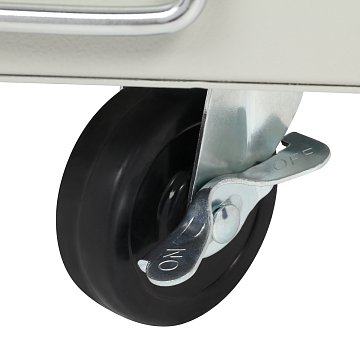

• Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.
• Удобное управление с помощью пульта с таймером.

Вытяжная установка BELMASH CTDC-1.2 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Рассчитана на подключение к сети 230 В. Мощность 2200 Вт.

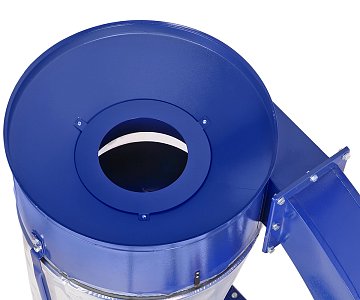

Сначала воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса циклона. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка. Мелкие частицы собираются в малом мешке, который крепиться под фильтром. Это вторая ступень очистки.

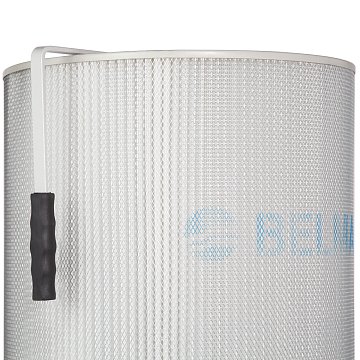

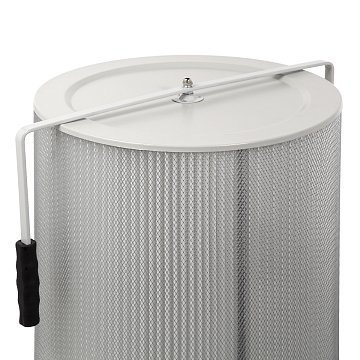

Очистка фильтра проходит ручным способом, при вращении рукоятки осевшие частицы стряхиваются вниз.

Установка обладает рядом преимуществ:

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильно высокой интенсивностью всасывания.
• Раздельный сбор крупных и мелких отходов.

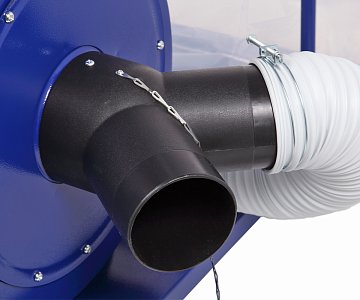

• Адаптер имеет два входных патрубка диаметром по 100 мм каждый.

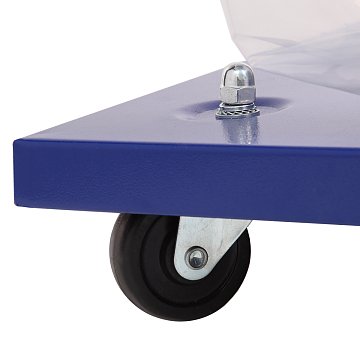

• Мобильность за счет платформы с поворотными колесами.
• Установка компактна по сравнению с аналогичными в линейке BELMASH с такой же мощностью.
