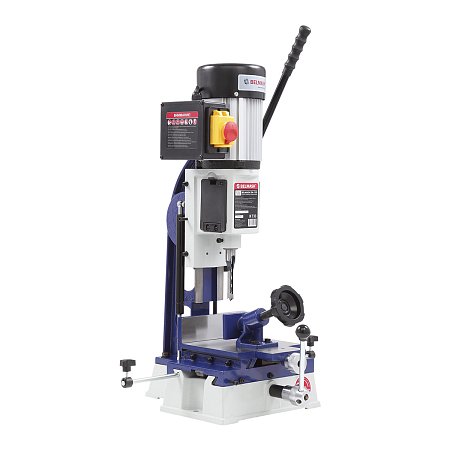

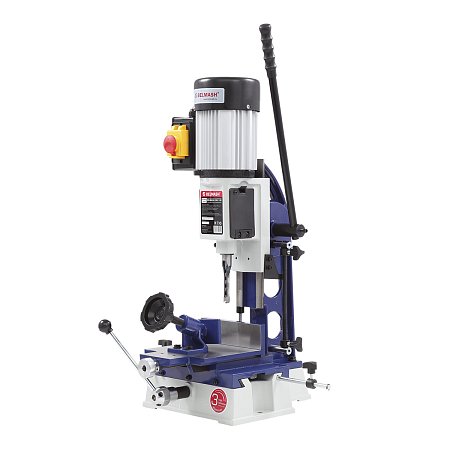

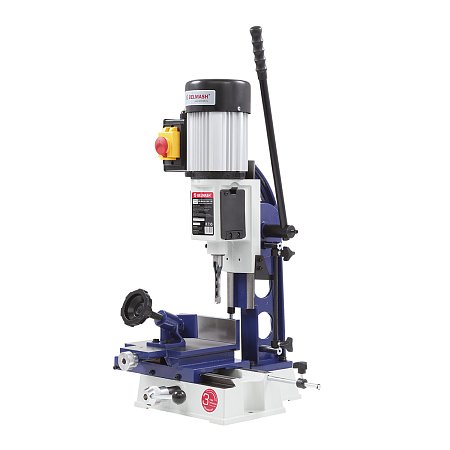

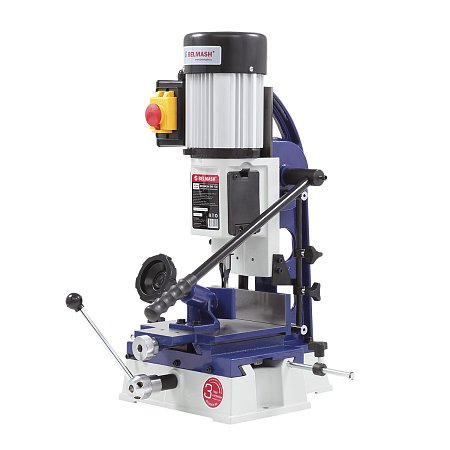

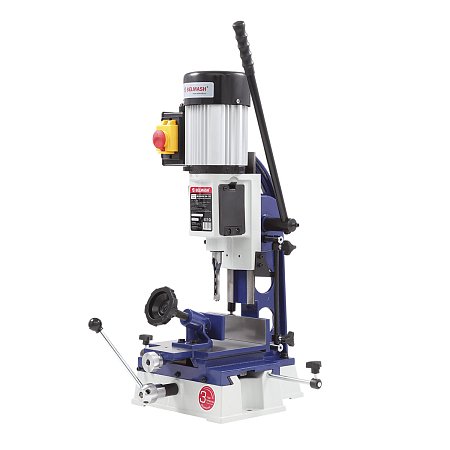

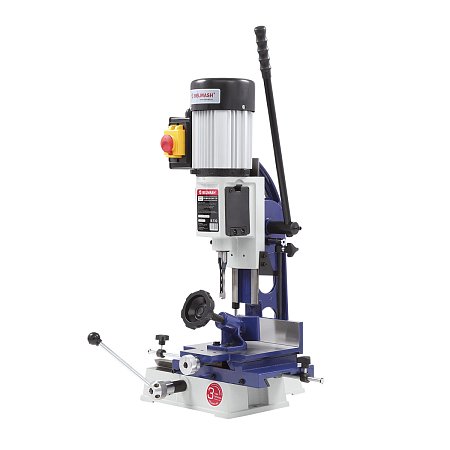

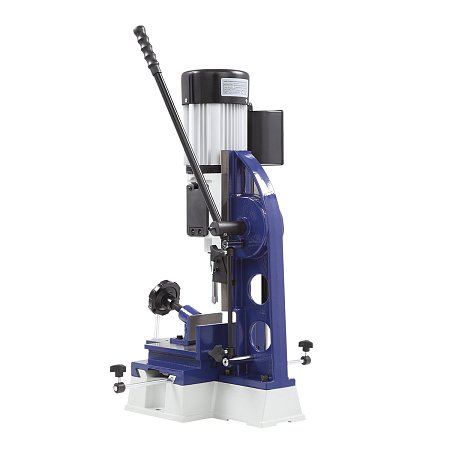

Станок долбежно-пазовальный BELMASH SM-130

Долбежно-пазовальный станок BELMASH SM-130 предназначен для выборки в изделиях из древесины прямоугольных или квадратных пазов. Он создаёт максимально точные соединения под углом 90 градусов и значительно экономит время на их изготовление. Его работа основана на возвратно-поступательном движении резца, который совершает вертикальные движения, выбирая материал и формируя необходимую форму паза.

Применение:
- изготовление соединений типа «шип‑паз» в столярных и мебельных конструкциях
- формирование посадочных пазов для фурнитуры, направляющих, крепёжных элементов
- обработка деталей мебели, дверей, оконных блоков, элементов лестниц
- выполнение технологических отверстий при сборке деревянных конструкций
- работы в условиях частных мастерских, малых производств и ремонтных цехов.

Особенности

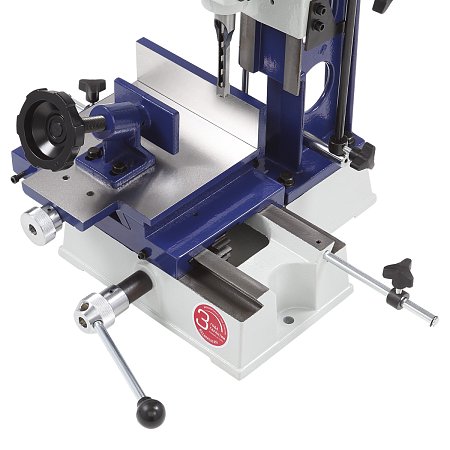

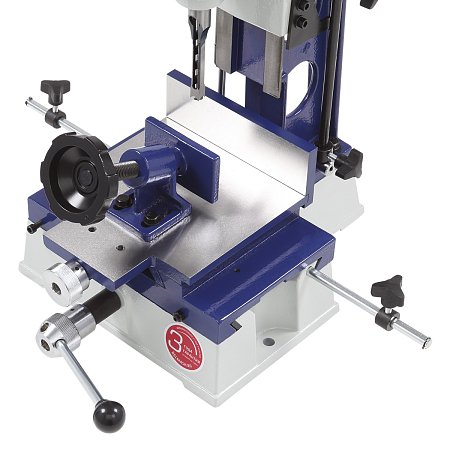

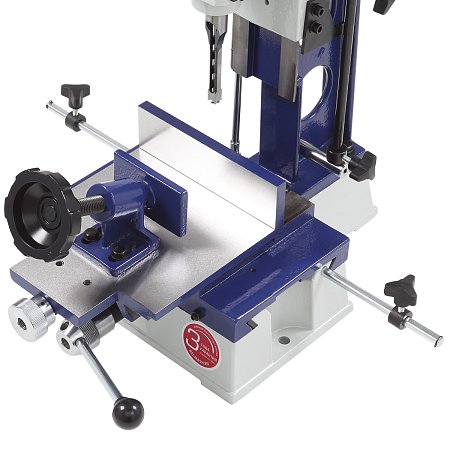

• Координатный стол обеспечивает точное позиционирование заготовки в двух плоскостях: вдоль и поперек
• Установленная под углом 90 градусов колонна гарантирует идеальную геометрию пазов и отверстий
• Асинхронный двигатель мощностью 550 Вт и режимом S1 работает без перерывов на охлаждение
• Прямой привод двигателя повышает надёжность и снижает риск поломок
• Основные детали станка изготовлены из прочного чугуна, это позволяет снижать вибрацию при работе
• Рукоятка подачи рабочего узла позволяет легко адаптировать станок под заготовки разной толщины за счёт регулировки ограничителя положения долбёжно-пазовального узла

Конструкция

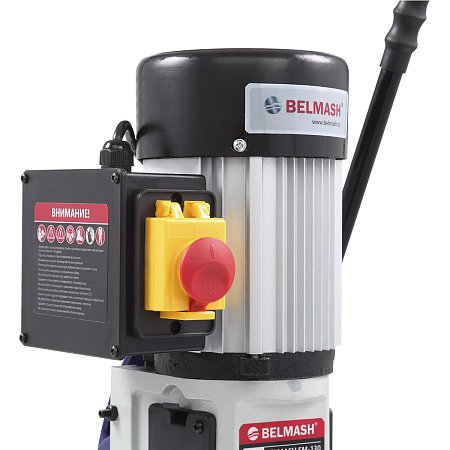

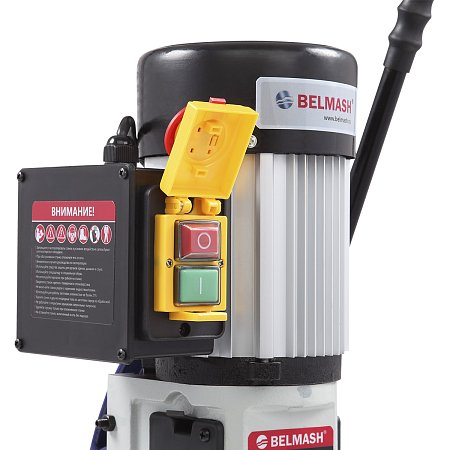

Электродвигатель станка асинхронный, рассчитан на продолжительный режим работы S1, что позволяет эксплуатировать станок без вынужденных перерывов на охлаждение. Потребляемая мощность составляет 550 Вт, частота вращения вала на холостом ходу — 1400 об/мин, что обеспечивает достаточную скорость резания для эффективной выборки пазов. Класс изоляции обмоток — В (до 130 °C), что соответствует требованиям к оборудованию средней интенсивности использования. Степень защиты корпуса IP54 обеспечивает надёжную защиту от пыли.
Прямой привод в станке — это решение, при котором двигатель напрямую соединён с рабочим узлом без промежуточных передач (ремней, шестерён и т. п.), что повышает надёжность, экономичность и удобство эксплуатации станка.

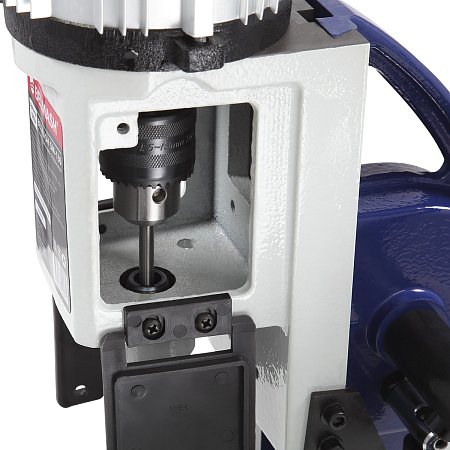

Максимальный ход резца составляет 124 мм, что позволяет выполнять достаточно глубокие пазы и отверстия; наружный и внутренний диаметры переходника для установки резца — 25 мм и 19 мм соответственно, что обеспечивает надёжную фиксацию оснастки. Узел совместим с долбежно‑пазовальными резцами от 6 мм до 16 мм, что покрывает большинство типовых задач по формированию пазов разной ширины. Диаметр хвостовика сверл от 1,5 мм до 13 мм. В совокупности эти параметры делают рабочий узел практичным и гибким инструментом для профессиональной и любительской деревообработки.

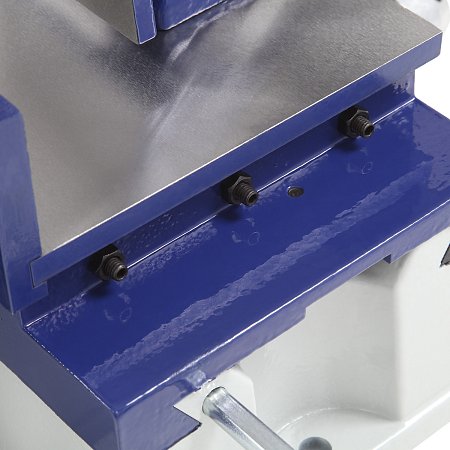

Конструкция станка жёсткая и прочная. Основание, корпус, координатный стол, параллельный упор, прижим заготовки изготовлены из высококачественного чугуна. Это обеспечивает устойчивость и снижает вибрации даже при интенсивной работе.

Колонна жестко закреплена под углом 90 градусов к рабочему столу, что исключает необходимость ее регулировки. Такая конструкция не только упрощает процесс настройки, но и обеспечивает высокую точность работы станка.

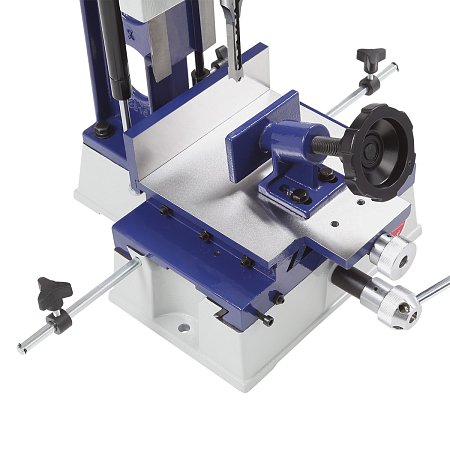

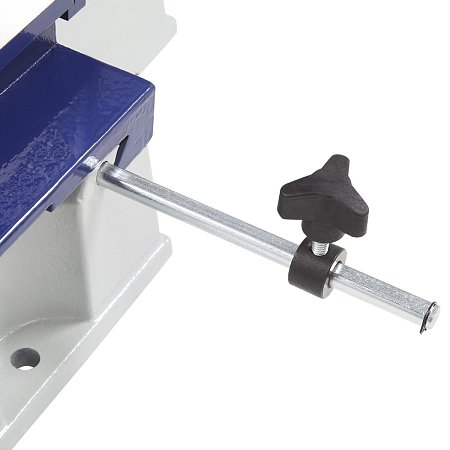

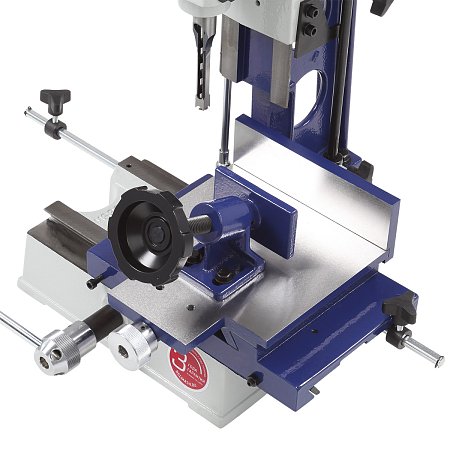

Размеры рабочего стола (Д×Ш×Т) 180×157×16 мм. Продольный ход стола (ось X): 160 мм — позволяет выполнять протяжённые пазы и серийную обработку с точным шагом. Поперечный ход стола (ось Y): 86 мм — обеспечивает позиционирование заготовки относительно резца.

Ключевые ограничения для безопасной работы:
Максимальная ширина (с прижимом) — 128 мм. Превышение может ухудшить фиксацию и качество обработки.
Максимальная высота — 127 мм. Большая толщина конструктивно невозможна для обработки.
Глубина обработки от упора:
- 72 мм — для заготовок высотой до 73 мм.
- 64 мм — для заготовок высотой от 73 до 127 мм.

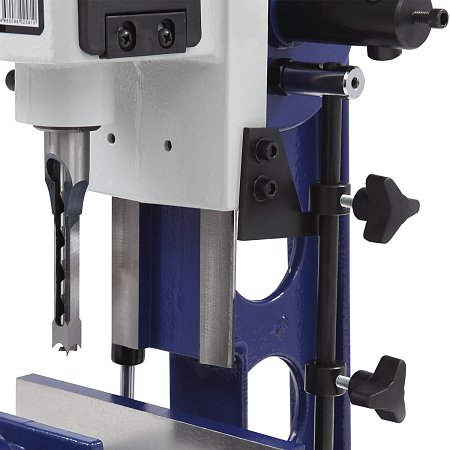

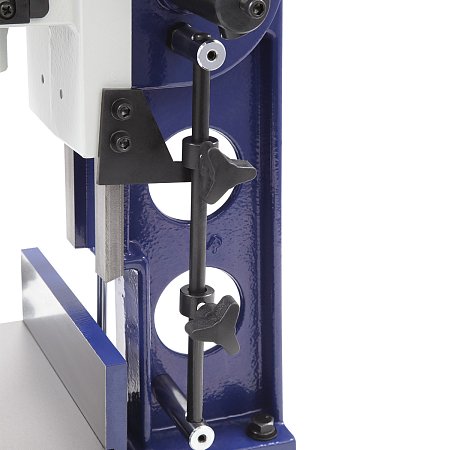

Ограничитель глубины пазования позволяет точно контролировать процесс обработки. Он предотвращает чрезмерное заглубление резца, что исключает брак и гарантирует соблюдение заданных параметров паза.

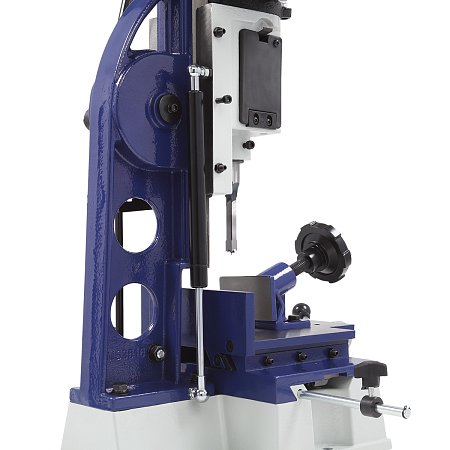

Амортизатор , удерживающий рабочий узел в верхнем положении, облегчает работу оператора — не требуется вручную поднимать узел после каждого цикла. Это не только экономит силы, но и повышает безопасность: исключается риск случайного опускания тяжёлого узла.

Компактная и мобильная конструкция позволяет разместить станок даже в ограниченном пространстве мастерской. Благодаря умеренному весу (39 кг) и продуманной геометрии станок легко перемещать между рабочими зонами — это особенно ценно для небольших производств и домашних мастерских.

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
• ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
