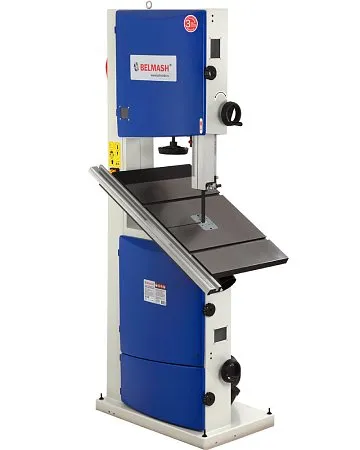

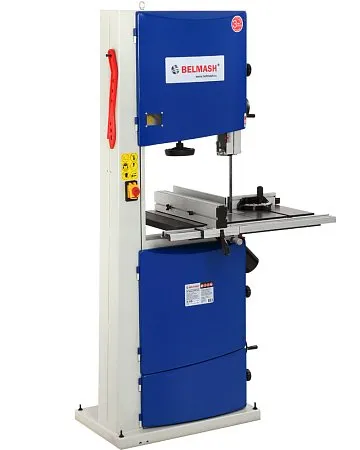

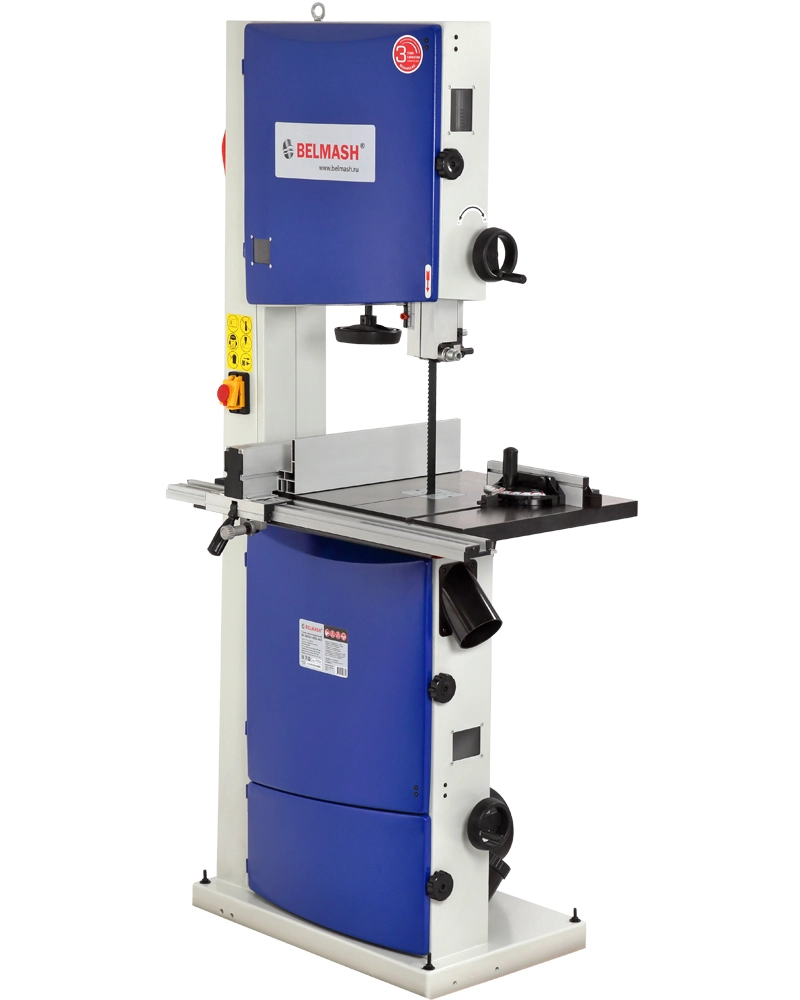

BELMASH WBS-465/380 (2.2 кВт, 400 В)
Характеристики
Станок напольного типа, предназначен для обработки древесины, а также, фанеры, ДВП, МДФ, ДСП и т.п. пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки. На станке можно выполнять следующие виды обработки:
- пакетное резание;
- резание по кривой;
- разрезание на заготовки заданной длины;
- продольное резание;
- поперечное резание;
- резание под углом.
Модель комплектуется трёхфазным асинхронным двигателем мощностью 2200 Вт, чего с легкостью хватает для распила заготовок высотой до 280 мм. Ширина заготовки ограничена просветом до рамы, он составляет - 465 мм. Станок имеет две скорости пильного полотна 420 и 840 м/мин. Их смена осуществляется путем перебрасывания клинового ремня на шкивах двигателя.

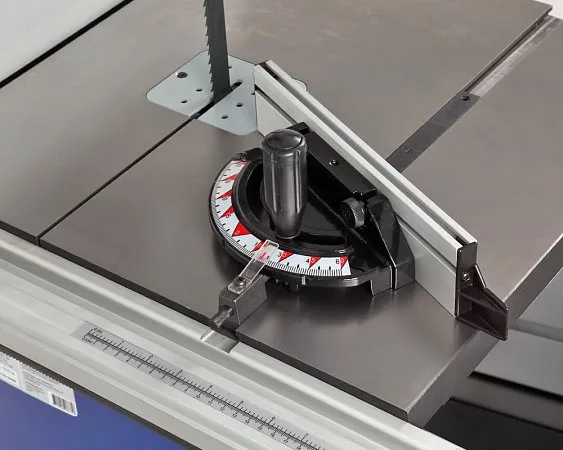

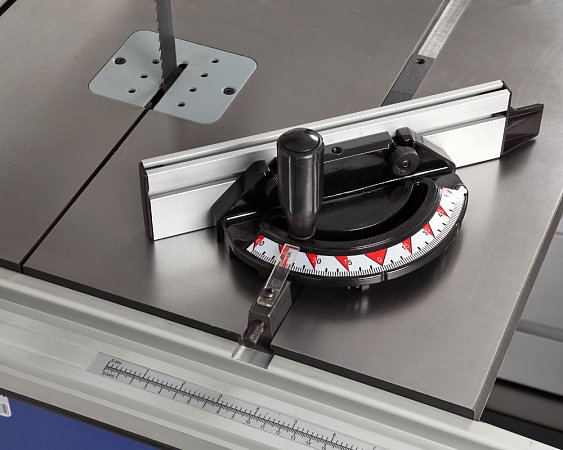

Основной стол выполнен из чугуна с углом наклона от -5 до +45 градусов. Для работы с большими заготовками предусмотрено расширение из листовой стали, общий размер рабочей поверхности в итоге составляет 730х480 мм. На передней направляющей с помощью эксцентрикового зажима закрепляется параллельный упор с системой точной подстройки. Эта направляющая оснащена шкалами в миллиметрах и дюймах для точного позиционирования. Параллельная направляющая может устанавливаться как вертикально, так и горизонтально, в зависимости от высоты заготовки. На основном столе имеется два Т-образных паза стандартного размера 19х9,5 мм (по обе стороны от полотна) для углового упора (-60...+60 град.).

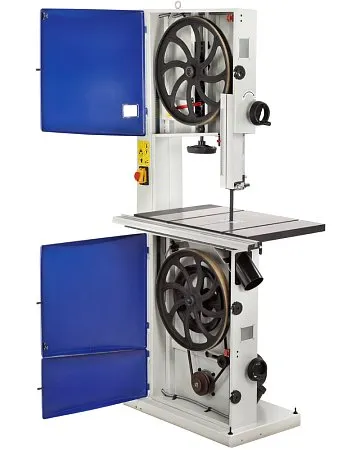

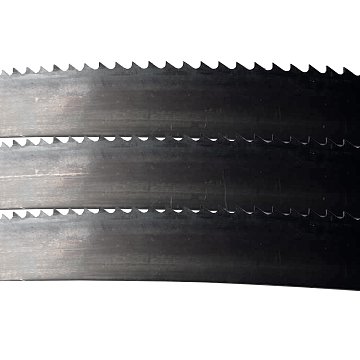

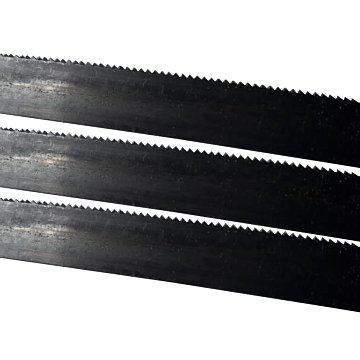

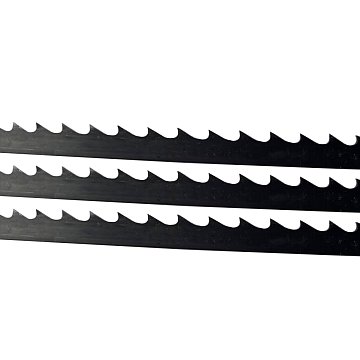

На станке используются пильные полотна длиной 3607 мм и шириной от 9,5 до 37 мм, что позволяет осуществлять как прямолинейный, так и фигурный распил. Ослабление натяжения полотна осуществляется специальным рычагом в одно движение. На правой части рамы, сверху и снизу расположены смотровые окна для отслеживания расположения пильного полотна на шкивах. Шкивы (маховики) выполнены из чугуна, диаметр - 475 мм.
Для подключения аспирации станок оборудован двумя патрубками диаметром 100 мм, расположенными под рабочим столом и в нижней части основания станка. Нижний патрубок имеют крышку.
В базовой комплектации станка предусмотрены запасные ремень и резиновые бандажи.
BELMASH WBS-465/380 (2.2 кВт, 400 В)
![](/upload/resize_cache/iblock/caa/240_240_2/S135-137-138A_16.jpg)

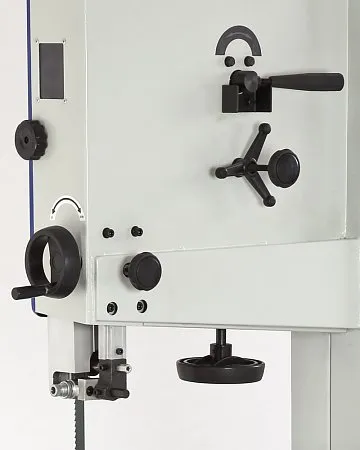

Натяжение полотна или сброс натяжения выполняются в одно движение - достаточно просто сменить положение рычага.
![](/upload/resize_cache/iblock/634/240_240_2/S135-137-138A_15.jpg)

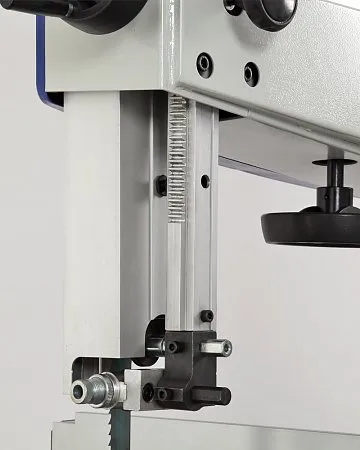

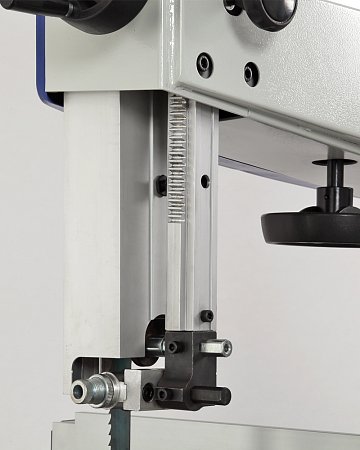

Пильный узел оборудован защитой пильного полотна, которая приводится в движение с помощью зубчатой рейки. Верхний опорный узел оснащен фрикционными твердосплавными дисками.
![](/upload/resize_cache/iblock/c1f/240_240_2/S135-137-138A_05.jpg)

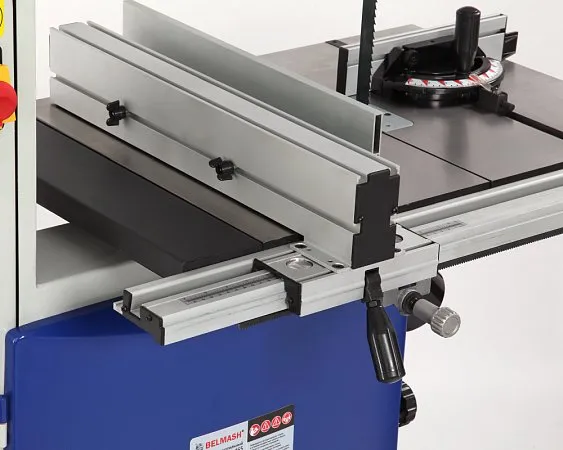

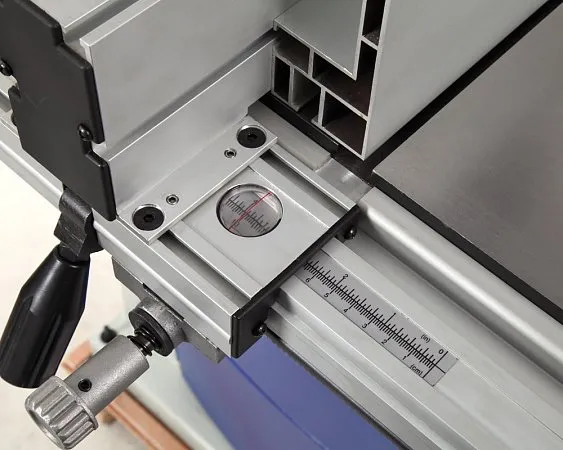

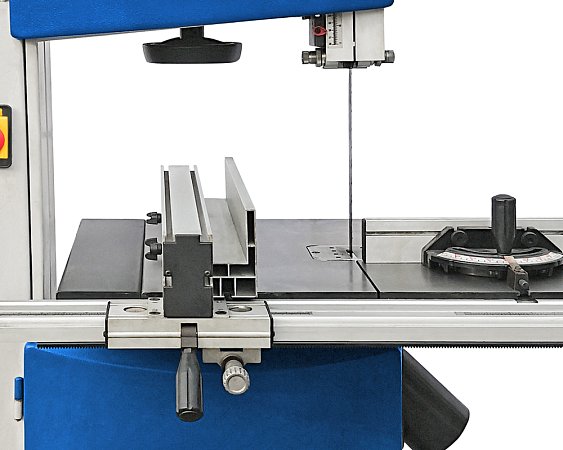

Параллельный упор имеет два положения- для пиления высоких и низких заготовок. На направляющей нанесена точная шкала, а механизм подстройки позволяет точно настроить необходимую ширину реза.
![](/upload/resize_cache/iblock/32f/240_240_2/S135-137-138A_11.jpg)

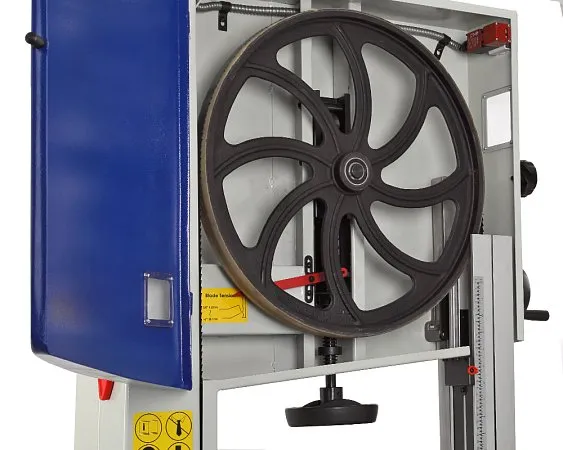

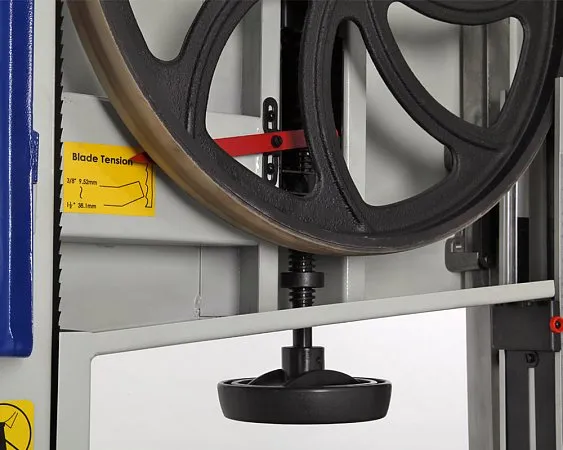

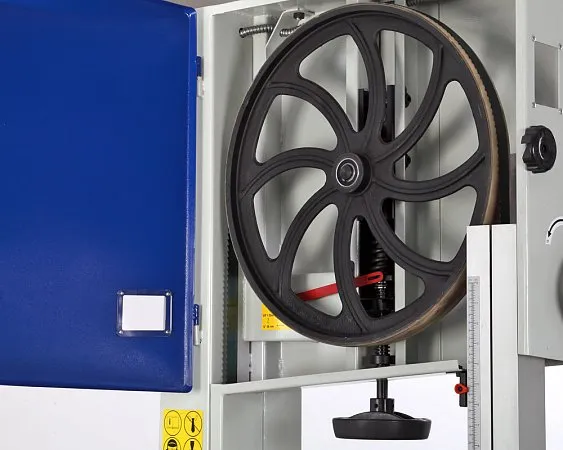

Рама станка выполнена из мощной листовой стали, маховики и рабочий стол - из высокопрочного чугуна.
![](/upload/resize_cache/iblock/21f/240_240_2/c851bfd4-4c54-11e7-812f-00-11e7-813a-00155d0b2d03.jpg)

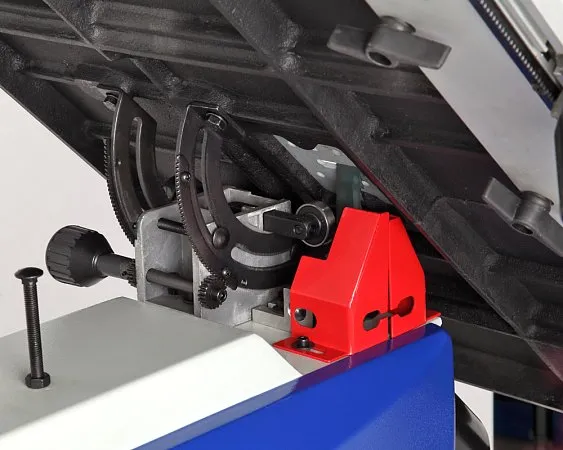

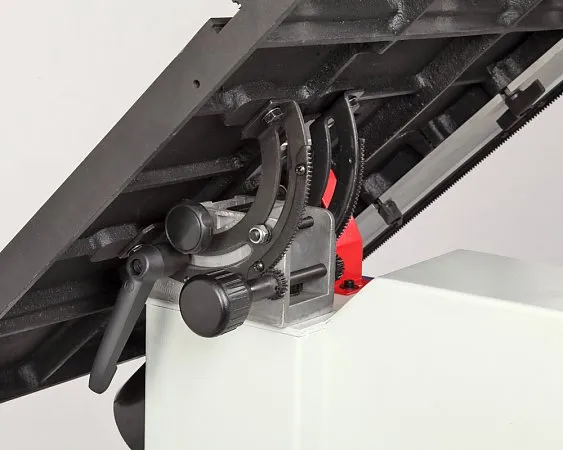

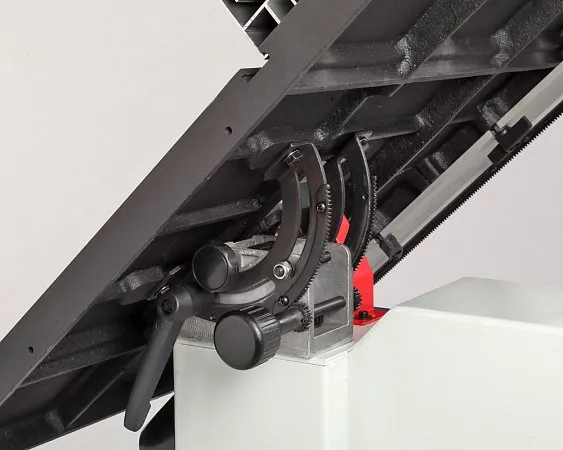

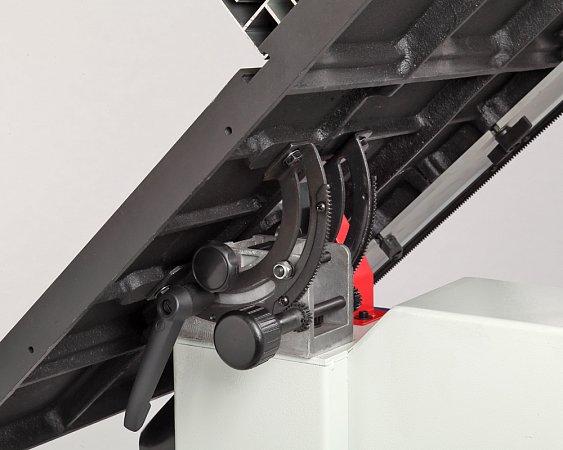

Благодаря зубчатой направляющей можно точно выставить угол наклона рабочего стола в диапазоне от -5 до +45 градусов.
