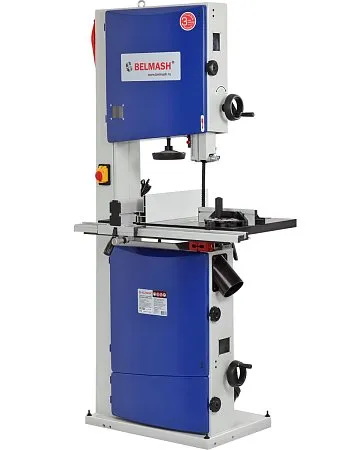

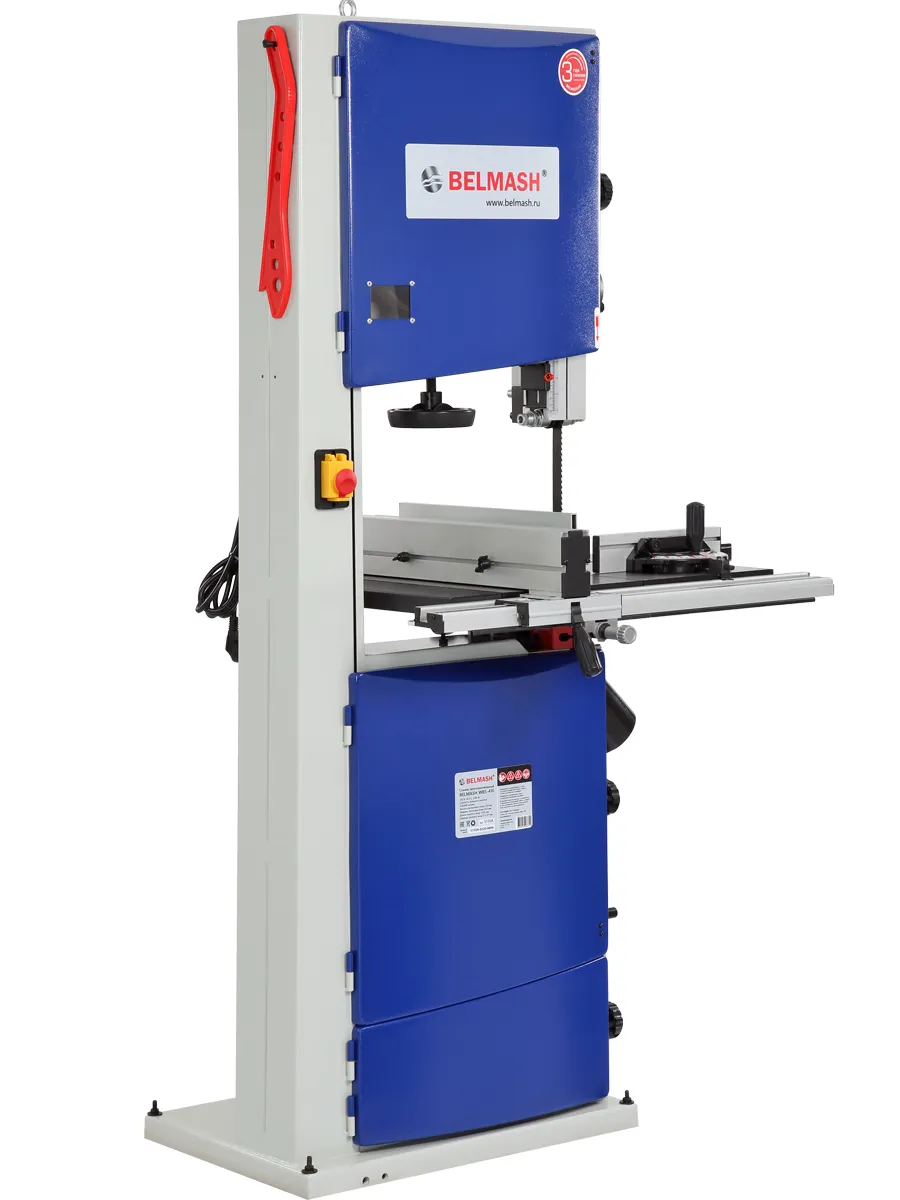

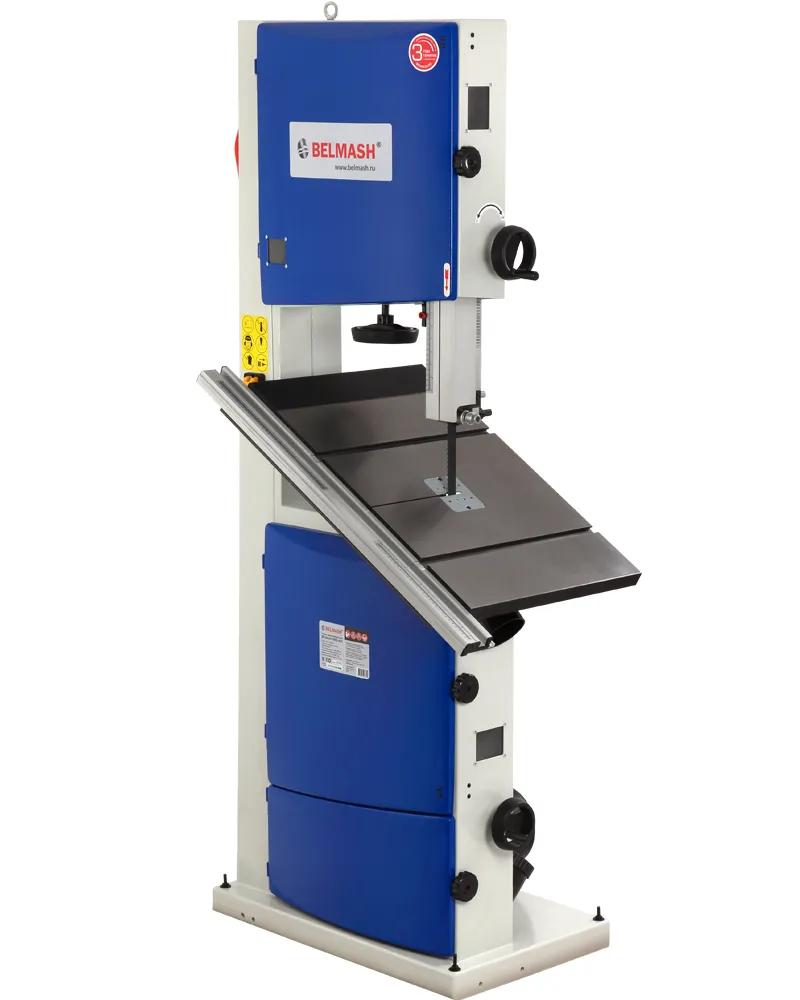

BELMASH WBS-410/380 (2.2 кВт, 400 В)
Обзор 360°
Характеристики
Станок напольного типа, предназначен для обработки древесины, а также, фанеры, ДВП, МДФ, ДСП и т.п. пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки. На станке можно выполнять следующие виды обработки:
- пакетное резание;
- резание по кривой;
- разрезание на заготовки заданной длины;
- продольное резание;
- поперечное резание;
- резание под углом.
Модель комплектуется трёхфазным асинхронным двигателем мощностью 2200 Вт, чего с легкостью хватает для распила заготовок высотой до 250 мм. Ширина заготовки ограничена просветом до рамы, он составляет - 410 мм. Станок имеет две скорости пильного полотна 420 и 840 м/мин. Их смена осуществляется путем перебрасывания клинового ремня на шкивах двигателя.

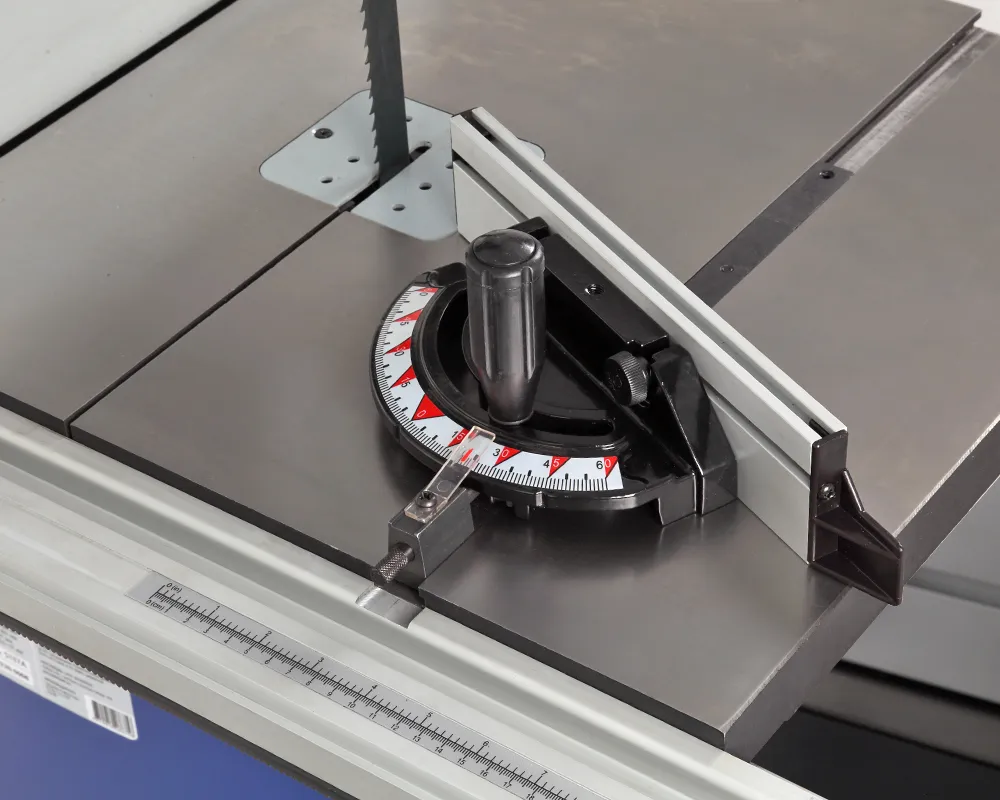

Основной стол выполнен из чугуна. Он имеет угол наклона от -5 до +45 градусов. Для работы с большими заготовками в комплектации предусмотрено расширение из листовой стали, общий размер рабочей поверхности в итоге составляет 660х450 мм. На передней направляющей с помощью эксцентрикового зажима закрепляется параллельный упор с системой точной подстройки. Она оснащена шкалами в миллиметрах и дюймах для точного позиционирования. Параллельная направляющая может устанавливаться как вертикально, так и горизонтально, в зависимости от высоты заготовки. На основном столе имеется два Т-образных паза стандартного размера 19х9,5 мм (по обе стороны от полотна) для углового упора (-60...+60 град.).
На станке используются пильные полотна длиной 3345 мм и шириной от 9,5 до 37 мм, что позволяет осуществлять как прямолинейный, так и фигурный распил. Ослабление натяжения полотна осуществляется специальным рычагом в одно движение. На правой части рамы, сверху и снизу расположены смотровые окна для отслеживания расположения пильного полотна на шкивах. Шкивы (маховики) выполнены из чугуна, диаметр 420 мм.
Для подключения аспирации станок оборудован двумя патрубками диаметром 100 мм, расположенными под рабочим столом и в нижней части основания станка. Нижний патрубок имеют крышку.
В базовой комплектации станка предусмотрены запасные ремень и резиновые бандажи.
BELMASH WBS-410/380 (2.2 кВт, 400 В)

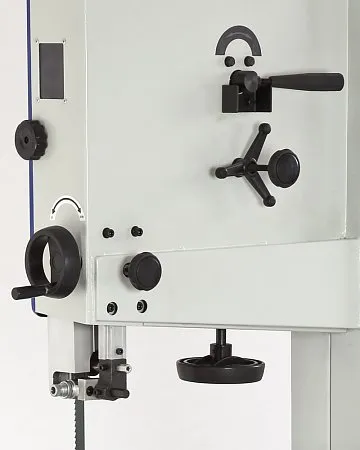

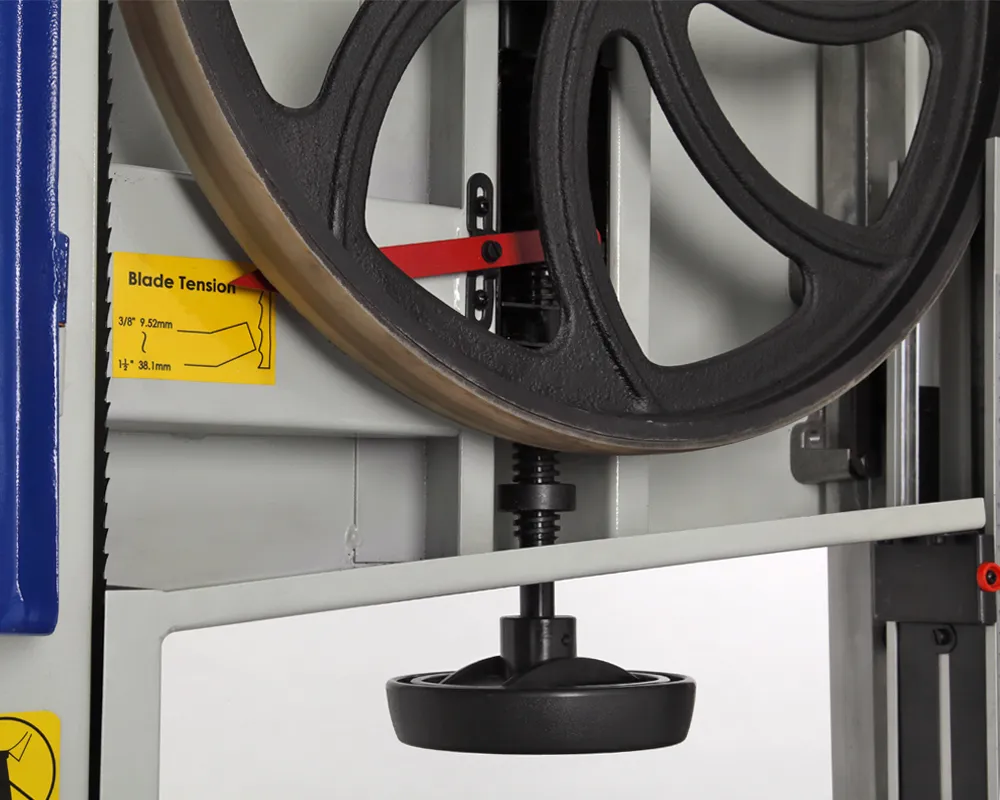

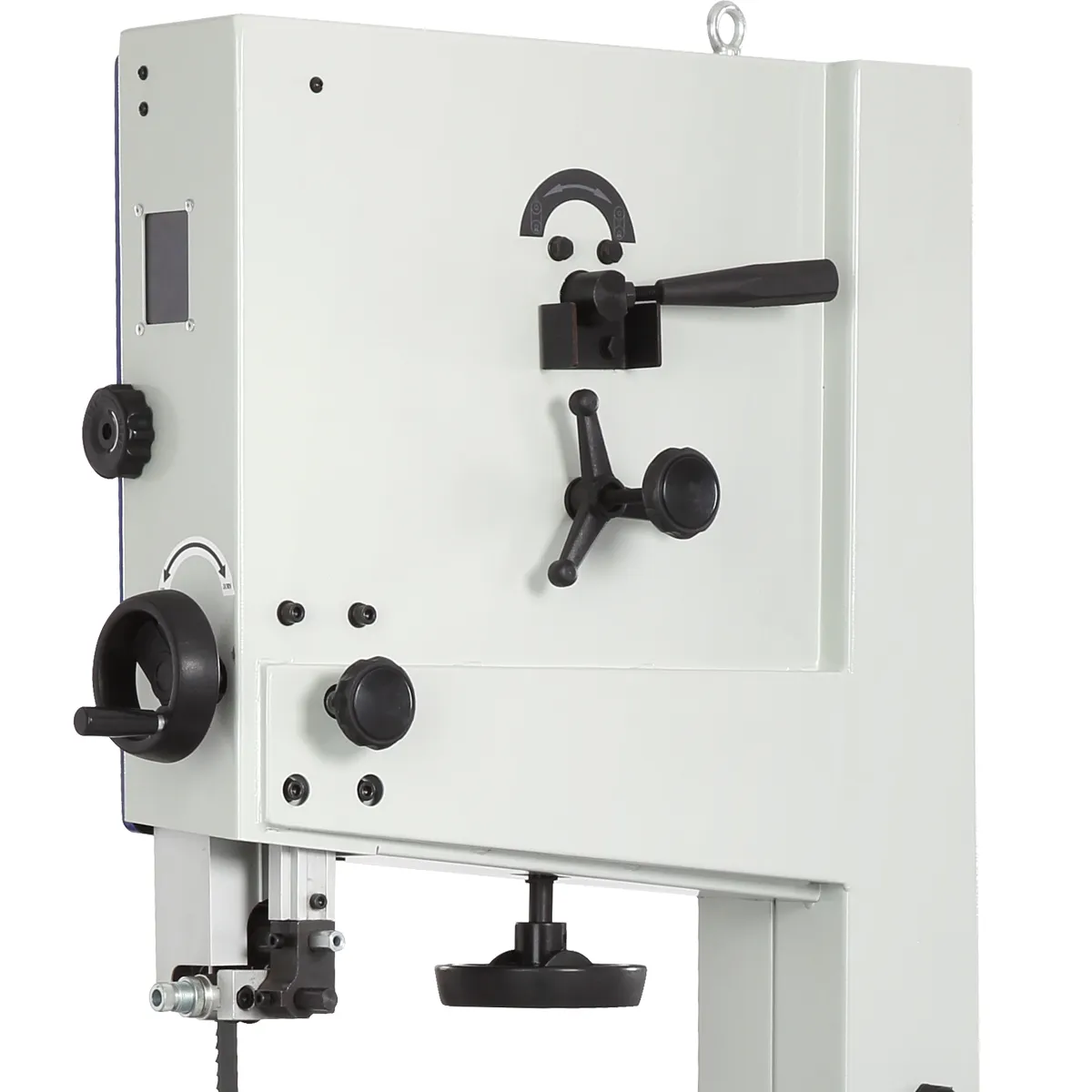

Натяжение полотна или сброс натяжения выполняются в одно движение - достаточно просто сменить положение рычага.

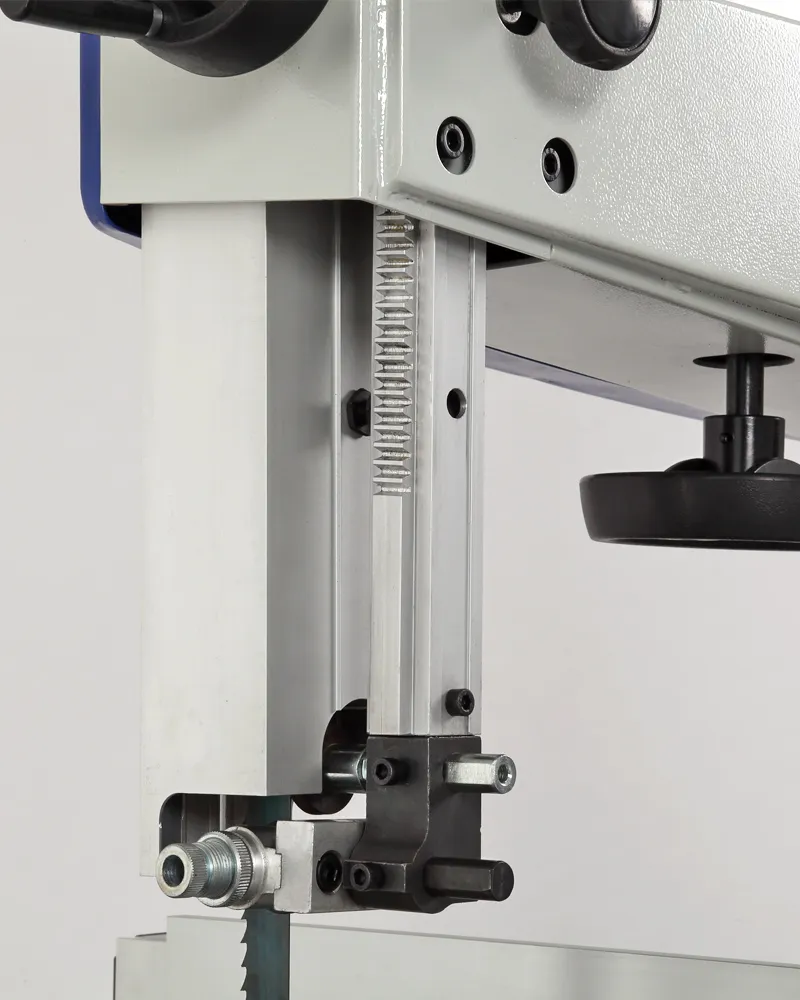

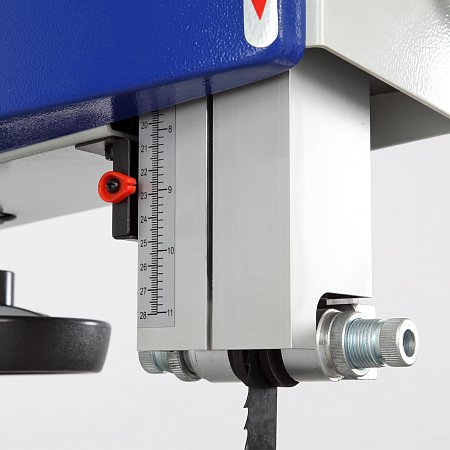

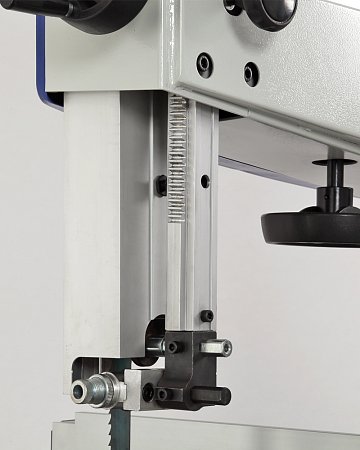

Пильный узел оборудован защитой пильного полотна, которая приводится в движение с помощью зубчатой рейки. Верхний опорный узел оснащен фрикционными твердосплавными дисками.

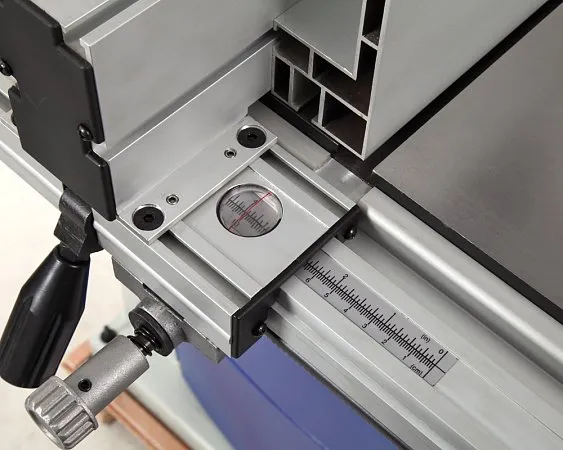

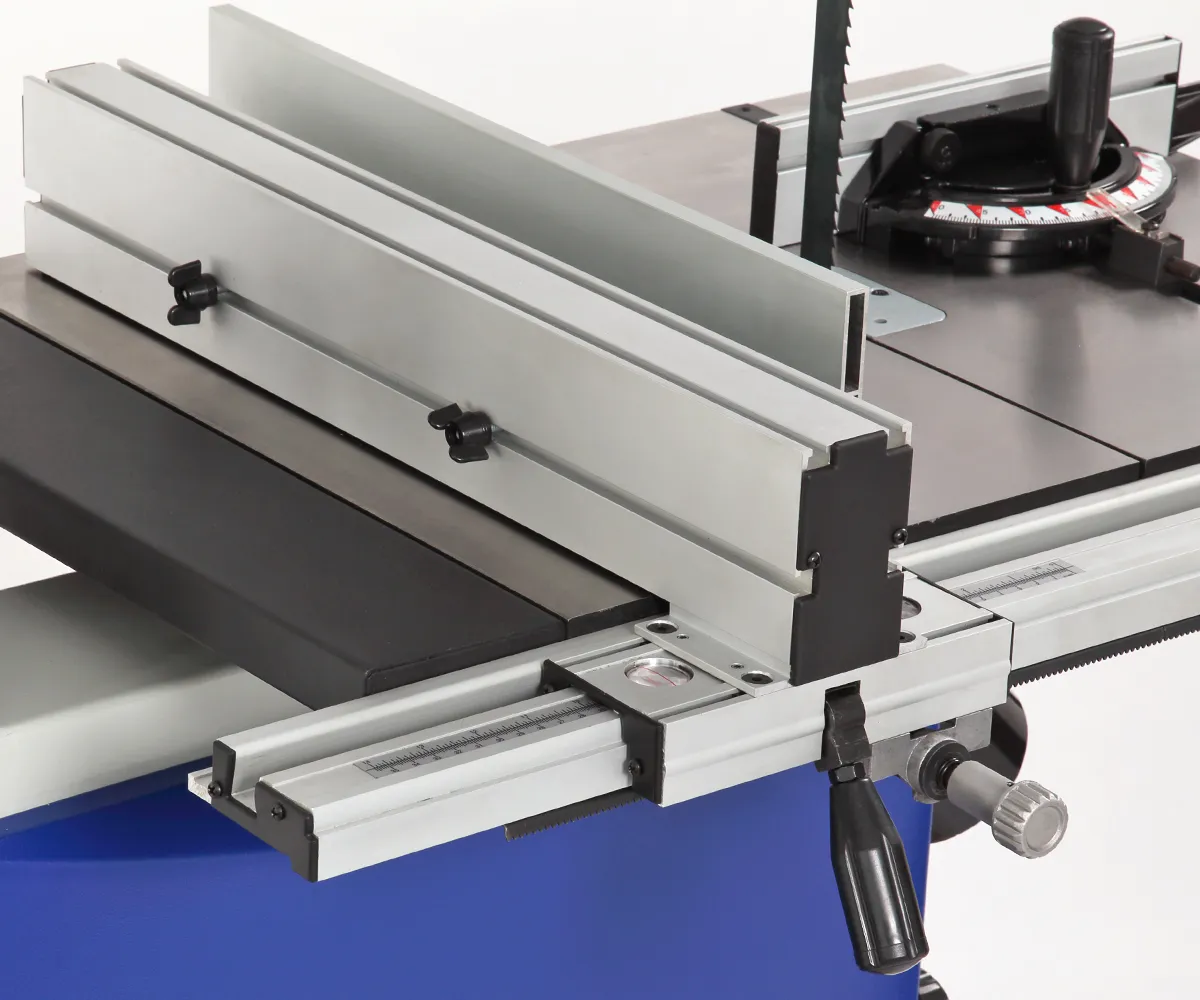

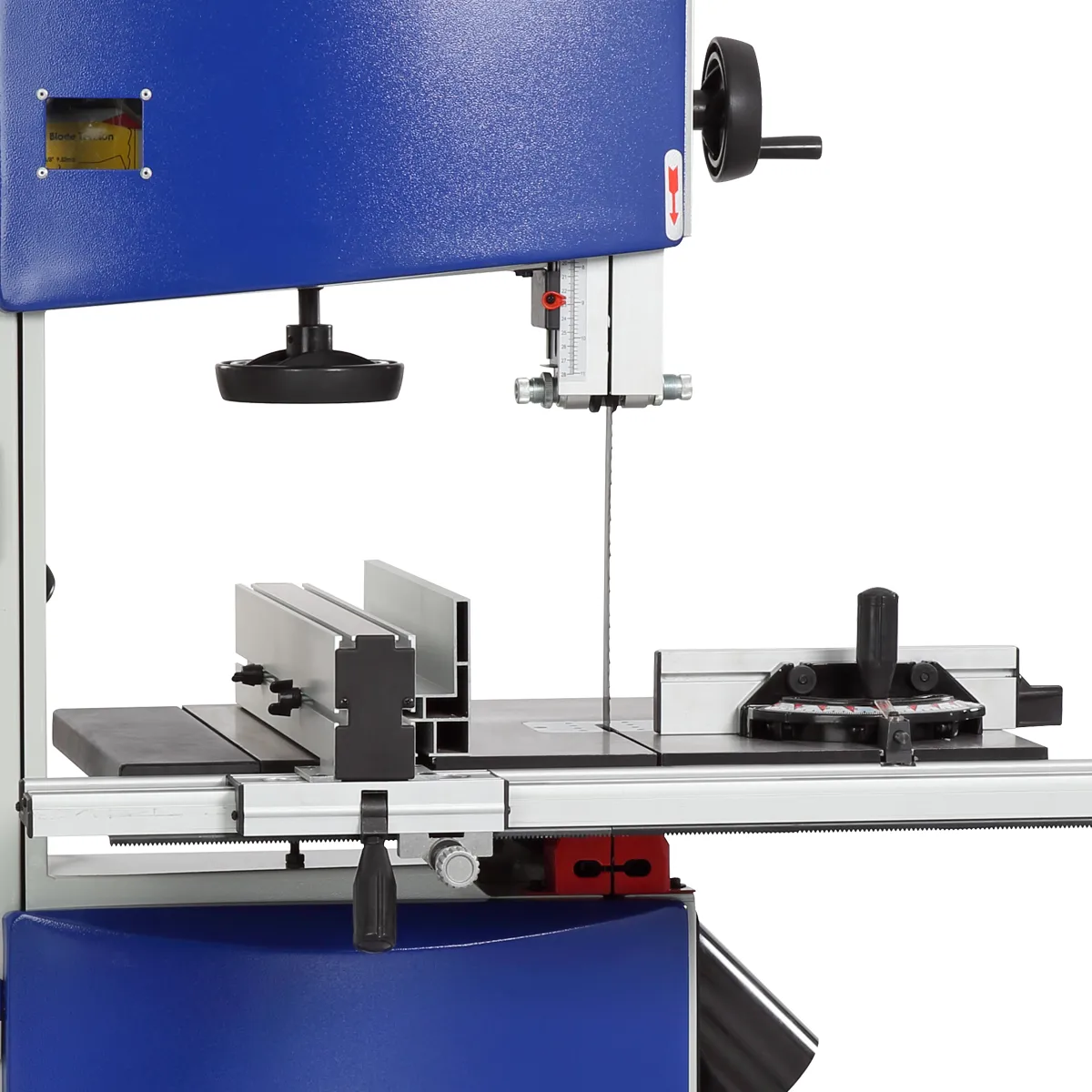

Параллельный упор имеет два положения- для пиления высоких и низких заготовок. На направляющей нанесена точная шкала, а механизм подстройки позволяет точно настроить необходимую ширину реза.

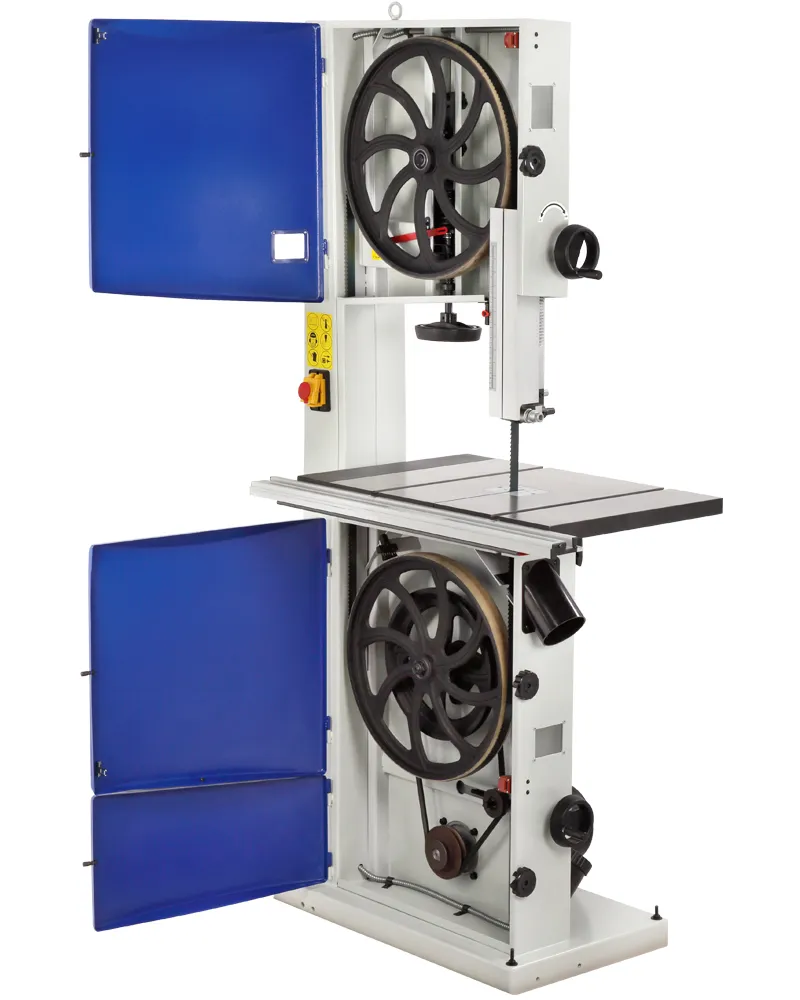

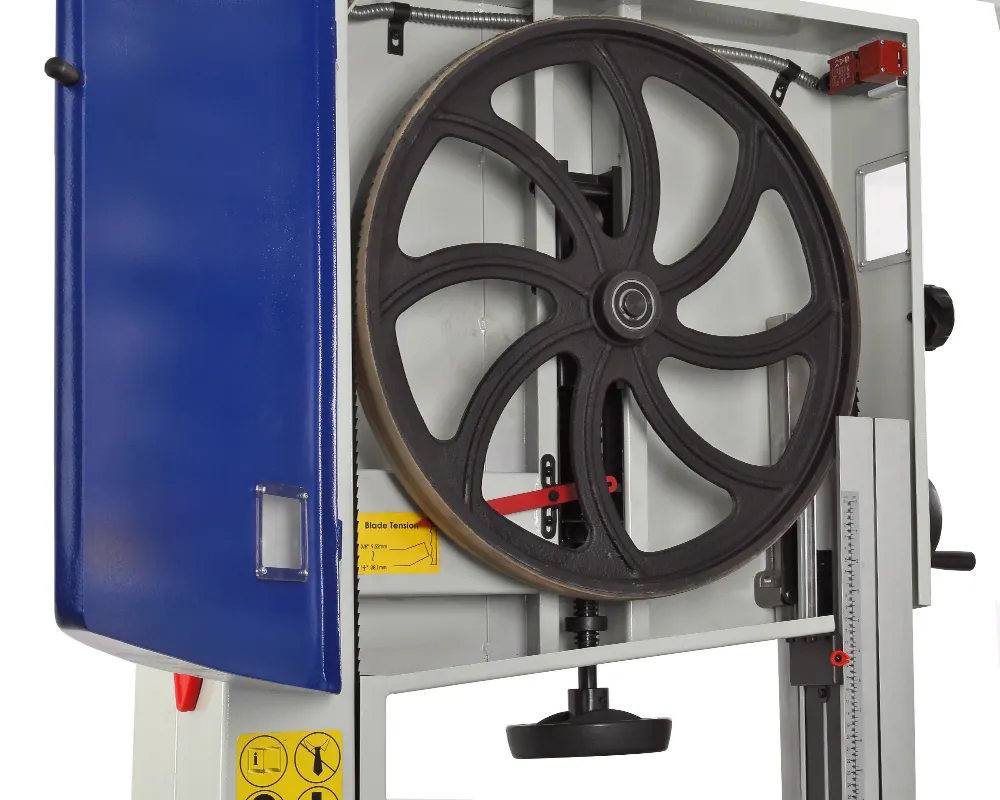

Рама станка выполнена из мощной листовой стали, маховики и рабочий стол - из высокопрочного чугуна.

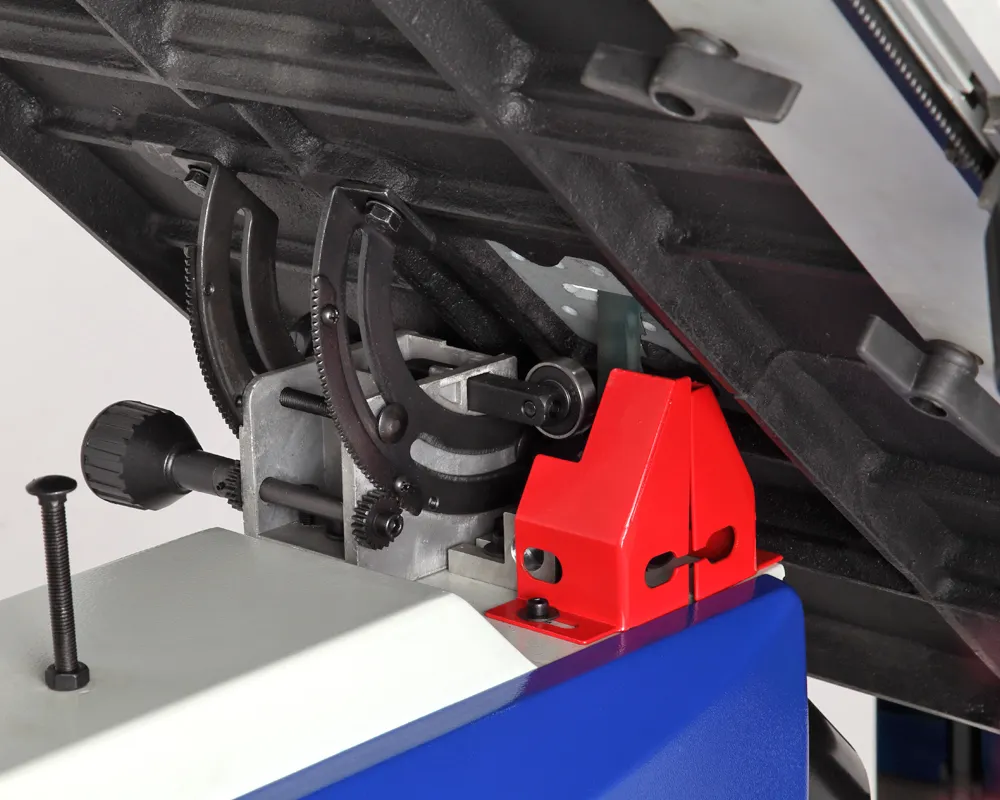

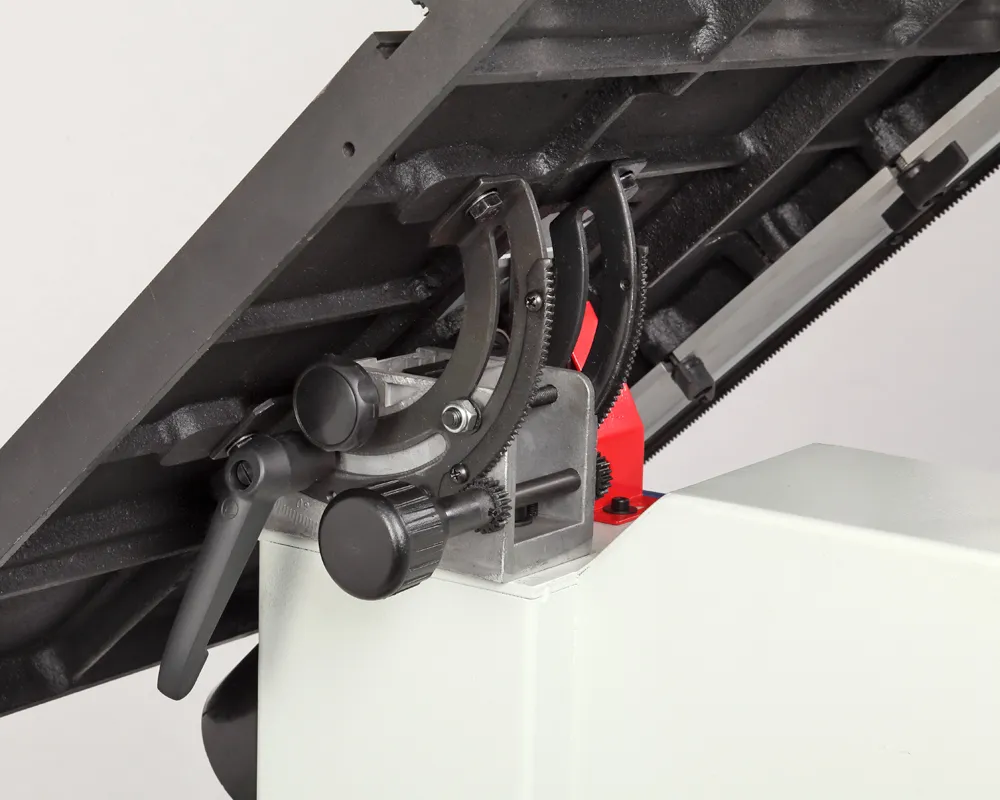

Благодаря зубчатой направляющей можно точно выставить угол наклона рабочего стола в диапазоне от -5 до +45 градусов.
