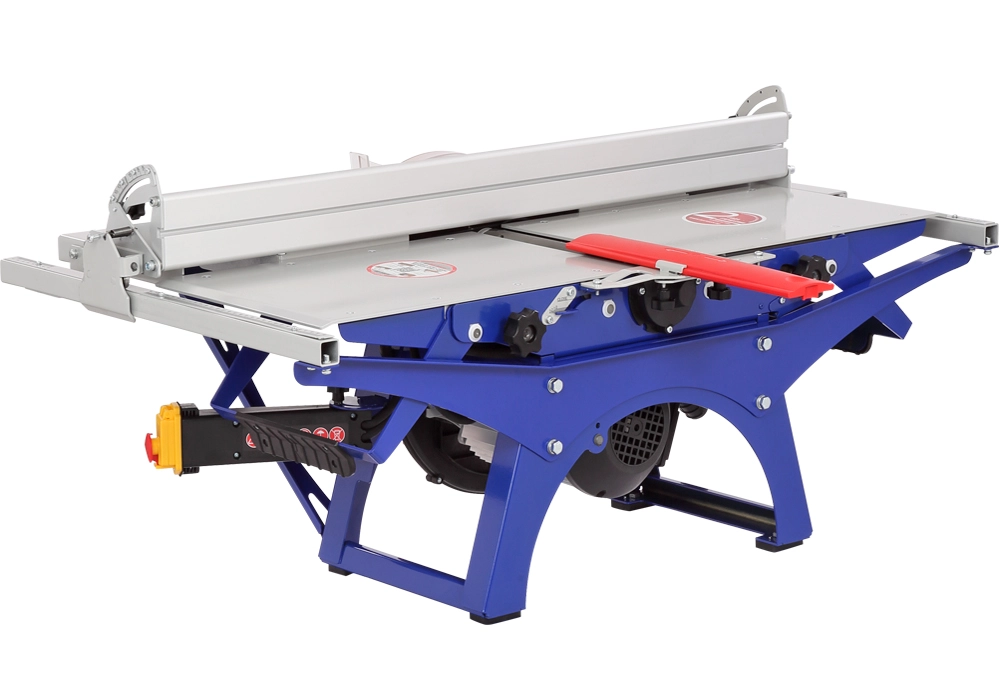

BELMASH SDM-2200M
Характеристики

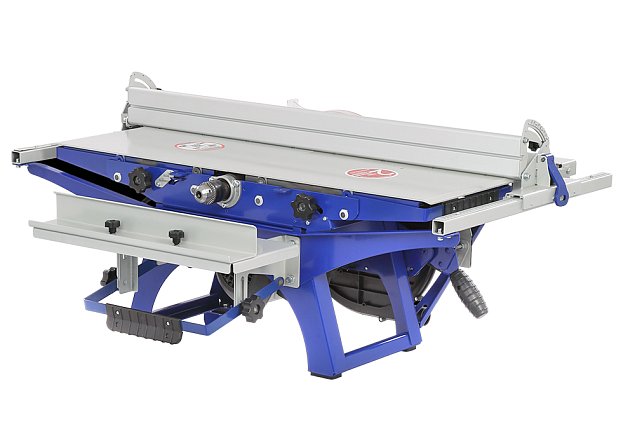

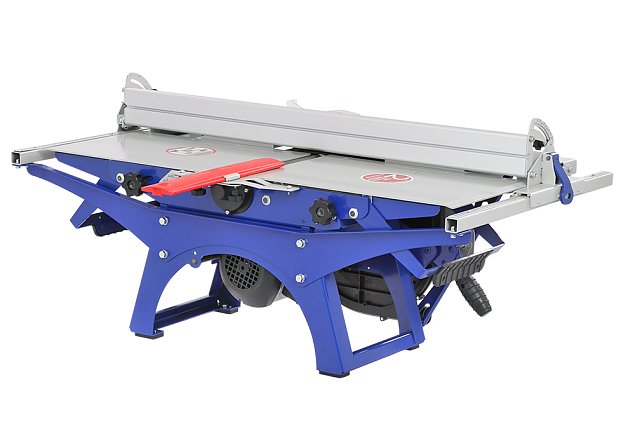

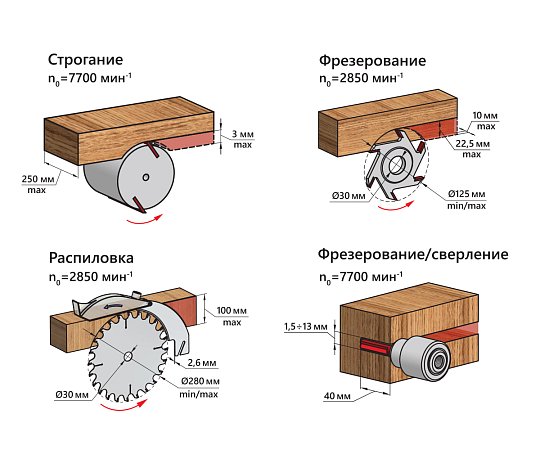

BELMASH SDM-2200M – комбинированный станок из топовой серии SDM. Он рассчитан на выполнение всех основных операций:
- строгание (фугование) по пласти или кромкам;
- строгание (фугование) под углом (по ребрам);
- распиловку вдоль и поперек волокон;
- распиловку вдоль волокон под углом с помощью параллельного упора;
- распиловку поперек волокон под углом с помощью углового упора;
- фрезерование дисковыми фрезами;
- фрезерование концевыми фрезами;
- сверление.

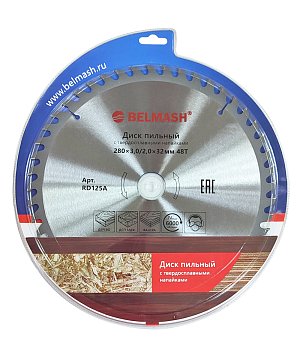

Пильный узел станка рассчитан на установку дисков диаметром 280 мм, что позволяет распускать заготовки до 100 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

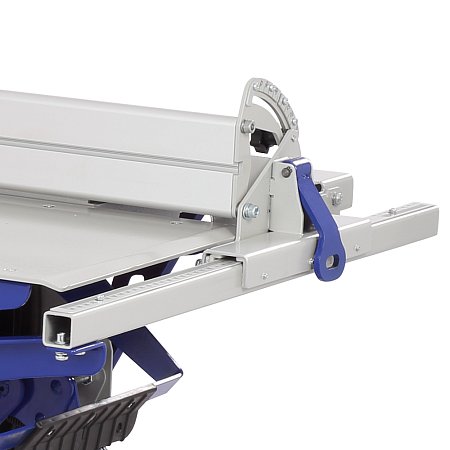

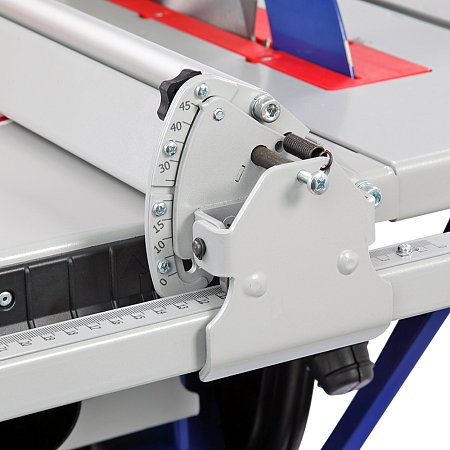

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.
Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.
Вал цельный, стальной с двумя ножами. Их длина 250 мм. Такими характеристиками обладает не всякий профессиональный станок.

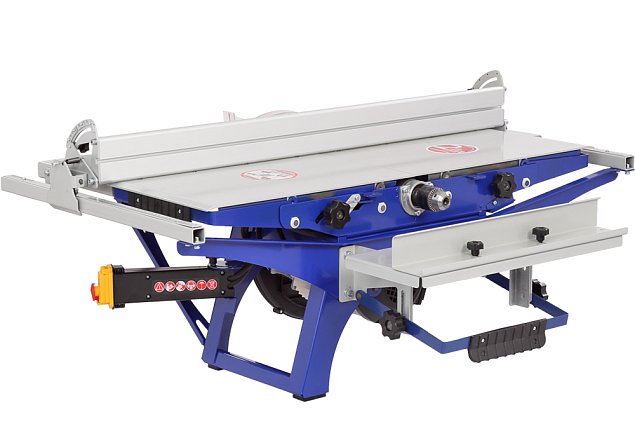

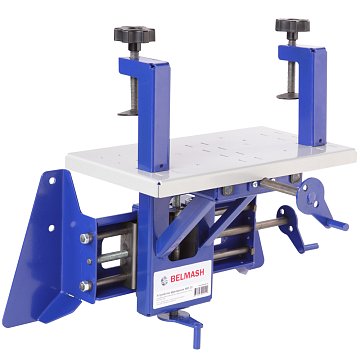

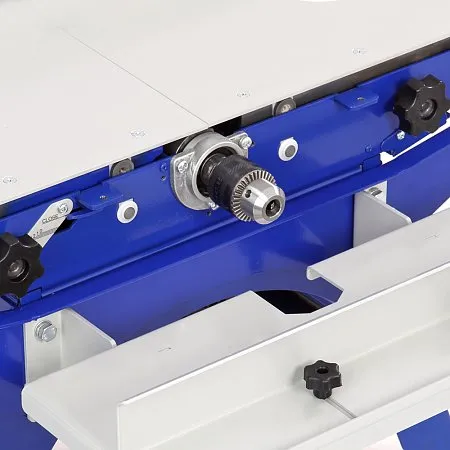

В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
Назначение: станок хоббийный. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником. Широкий спектр возможностей, заключенный в одном аппарате, дает очевидное преимущество при его покупке.
Статья: как выбрать многофункциональный станок?
Разберем где применяются универсальные станки, покажем на что обратить внимание при выборе, расскажем о преимуществах.
BELMASH SDM-2200M
Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

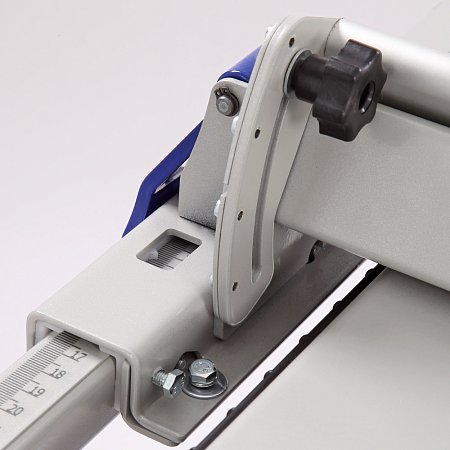

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

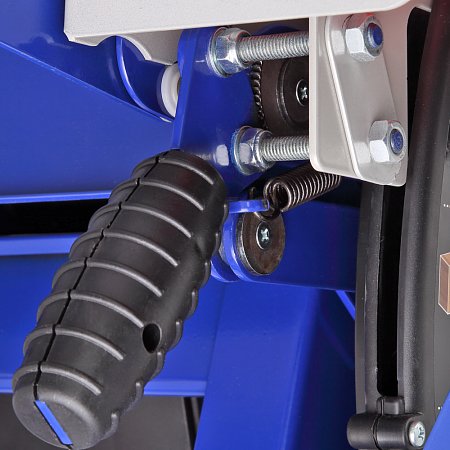

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

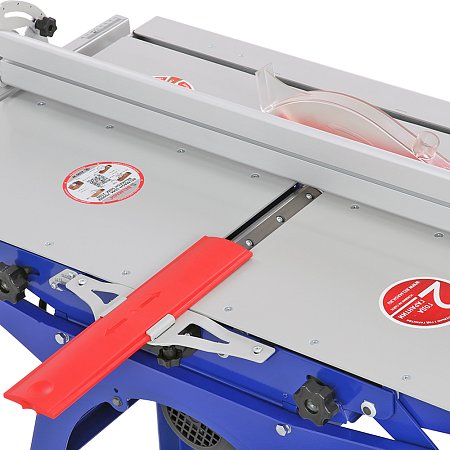

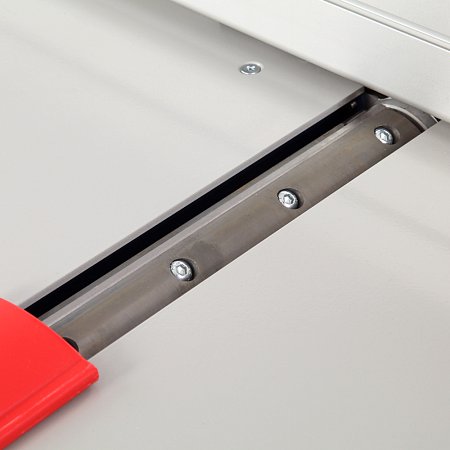

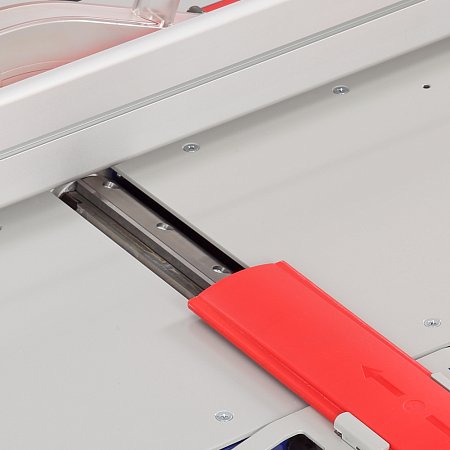

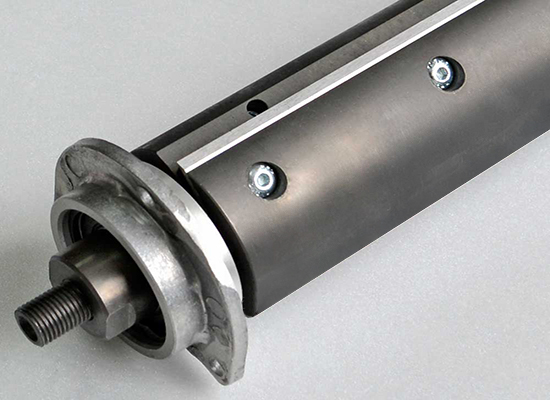

Ножевой вал – это один из ключевых узлов данного изделия.
Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

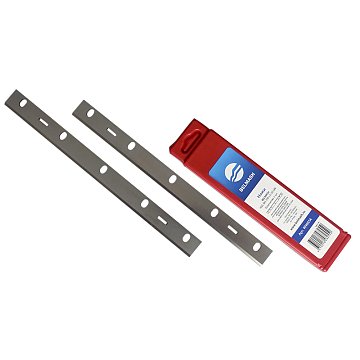

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

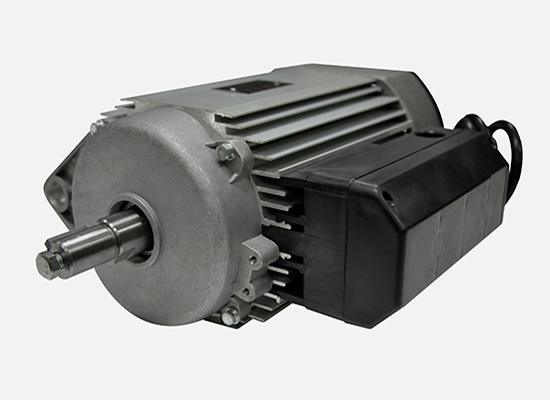

На изделие установлен асинхронный двигатель мощностью 2,2 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

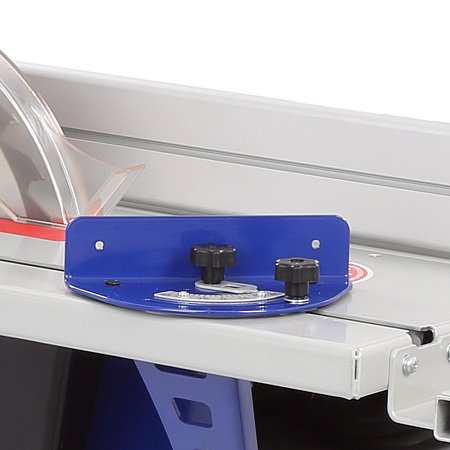

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.
Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.
Так же упор не является источником дополнительного шума.
Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).
Выключатель имеет специальную защиту от непроизвольного включения и установлен на подвижном кронштейне, поворачивающемся так, чтобы обеспечить доступное и безопасное включение/выключение станка.

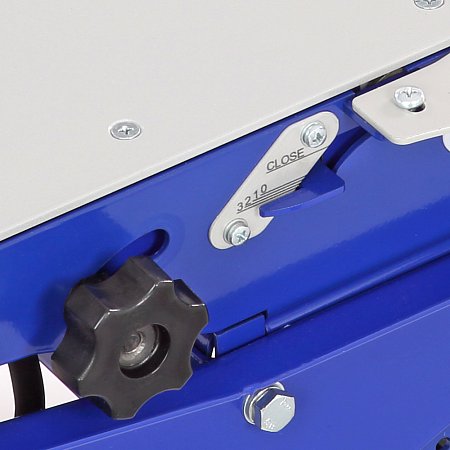

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
