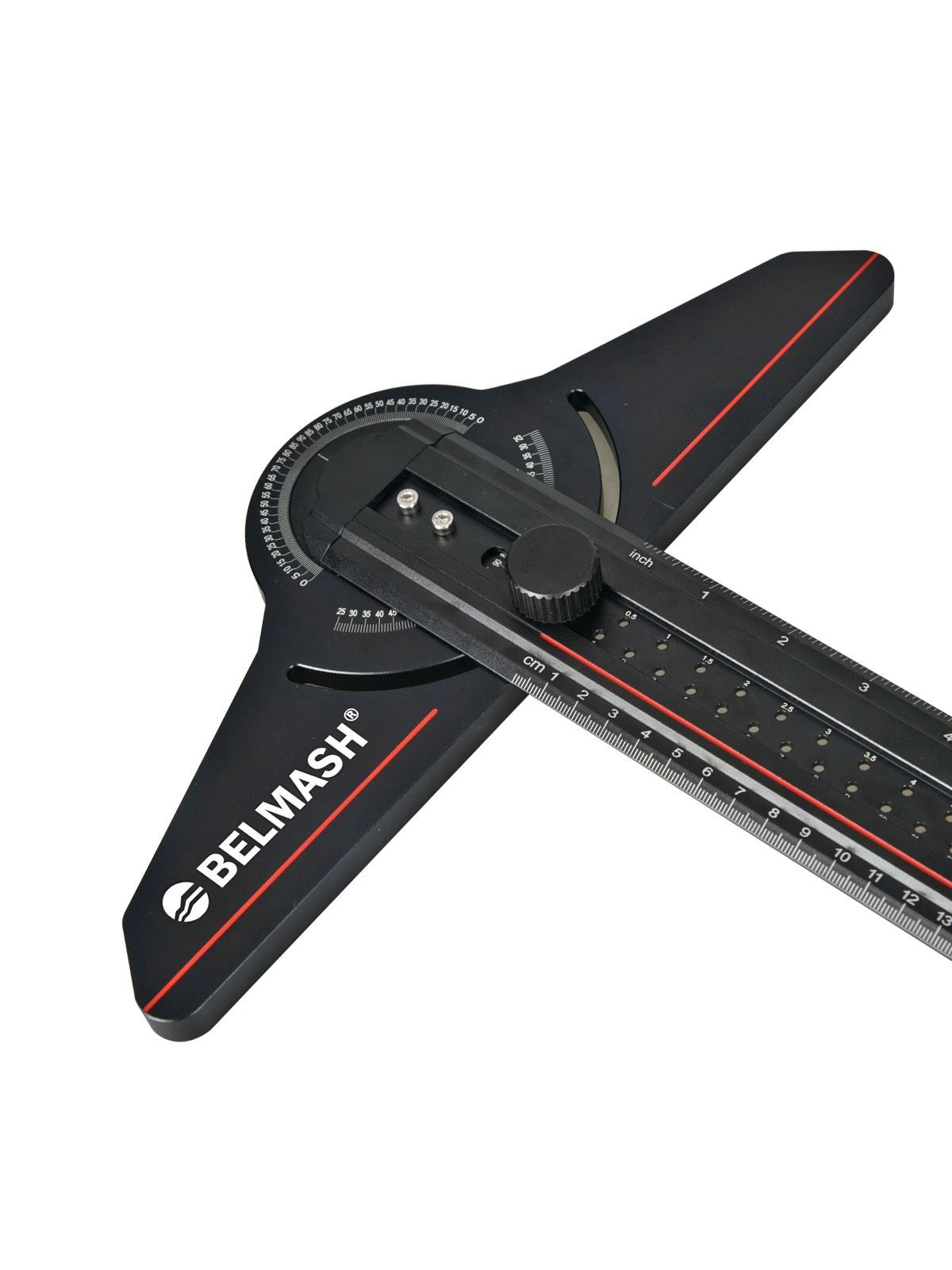

Угломер-транспортир BELMASH PAM330A
Профессиональный измерительный инструмент для точного определения углов и линейных размеров. Подходит для столярных и инженерных работ, архитектурного проектирования, черчения и разметки заготовок. Сочетает функции линейки и транспортира для комплексных измерительных операций.
Линейка длиной 337 мм (13 дюймов) с нанесенной метрической и дюймовой разметкой обеспечивает высокую точность измерений. Транспортир имеет угломерную шкалу в диапазоне ±165° с вспомогательной градуировкой для точного определения углов.
Фиксирующая ручка с механизмом блокировки позволяет проводить линии под заданным углом. Система технологических отверстий предназначена для нанесения параллельной разметки на заданном расстоянии от края заготовки.
Основные компоненты изготовлены из алюминиевого сплава, что гарантирует прочность и сохранение геометрии при активной эксплуатации.

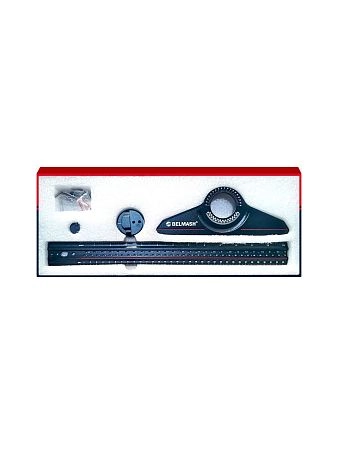

Сборка
Разместите соединительную вставку в технологическом отверстии транспортира, так чтобы стрелка вставки была направлена на значение 90° транспортира. Соедините линейку с крепежными отверстиями соединительной вставки зафиксировав двумя винтами с цилиндрической головкой, при помощи шестигранника из комплектации. На болт М5×18 установите малую шайбу. Болт разместите с задней стороны транспортира в сквозное отверстие, соединяющее транспортир и линейку. На болт установите большую шайбу и гайку-фиксатор.
Особенности
-
Объединяет точный транспортир и линейку с двумя системами измерений, заменяя несколько инструментов одновременно
-
Широкий угломерный диапазон (±165°) и четкая гравировка шкал обеспечивают высокую точность измерений и разметки
